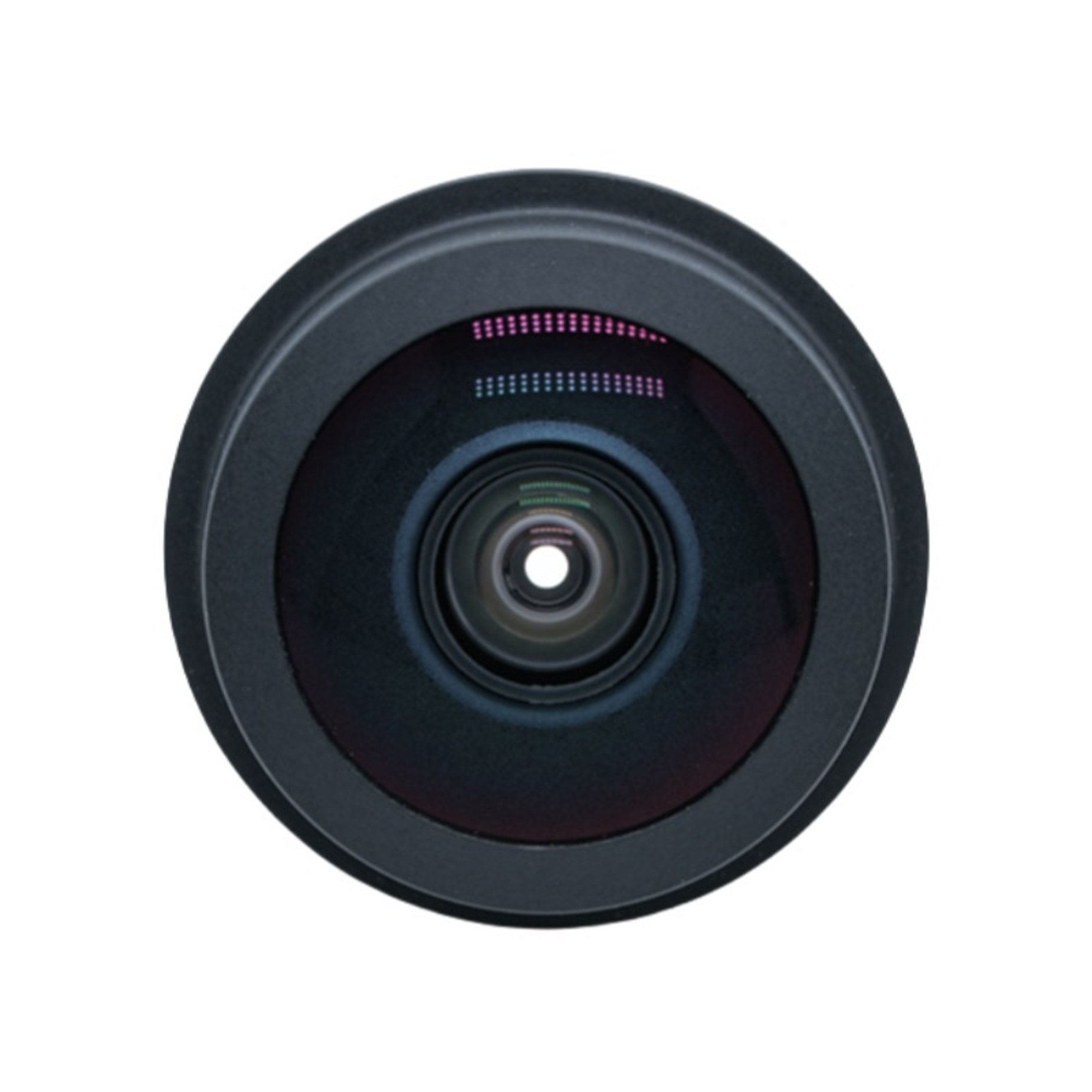

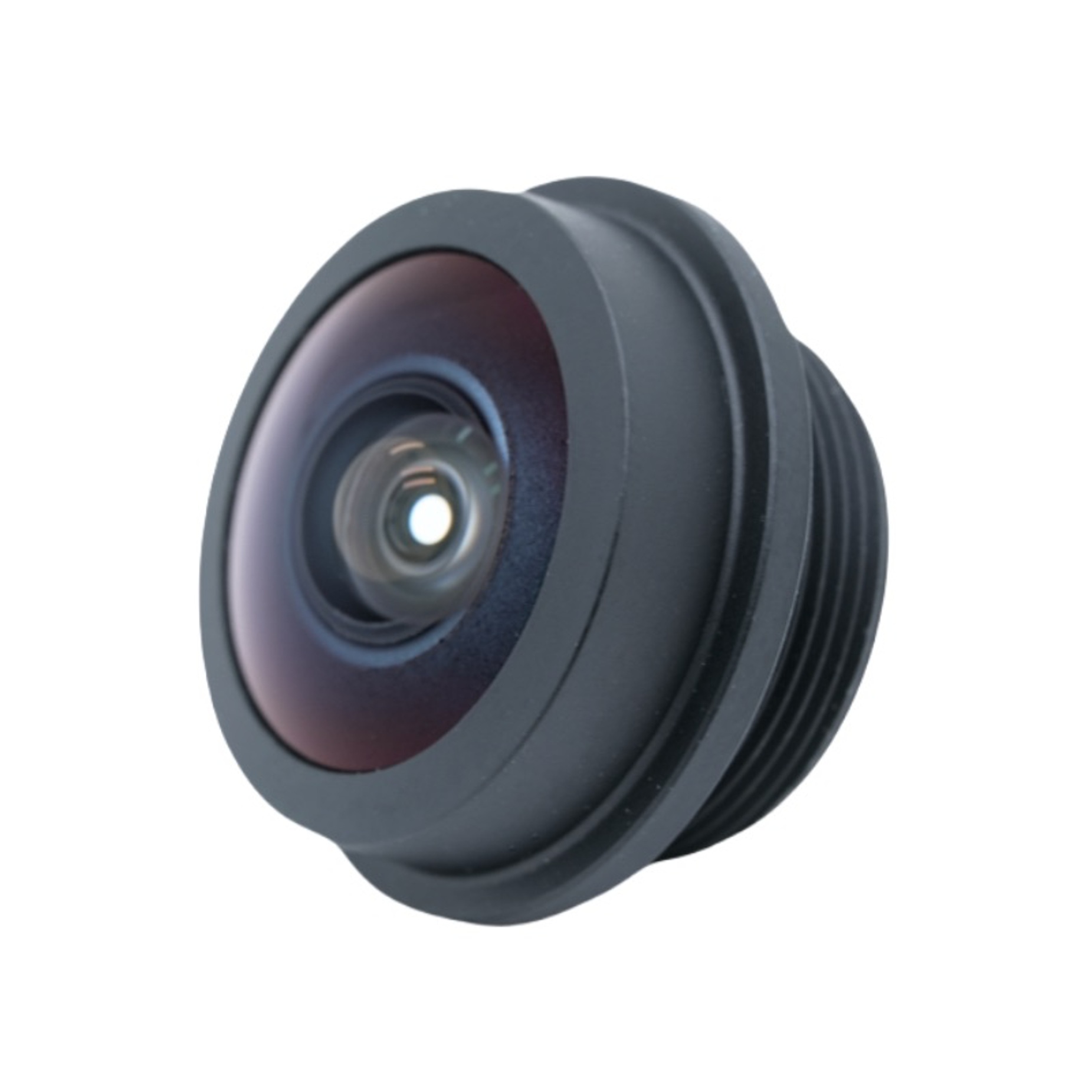

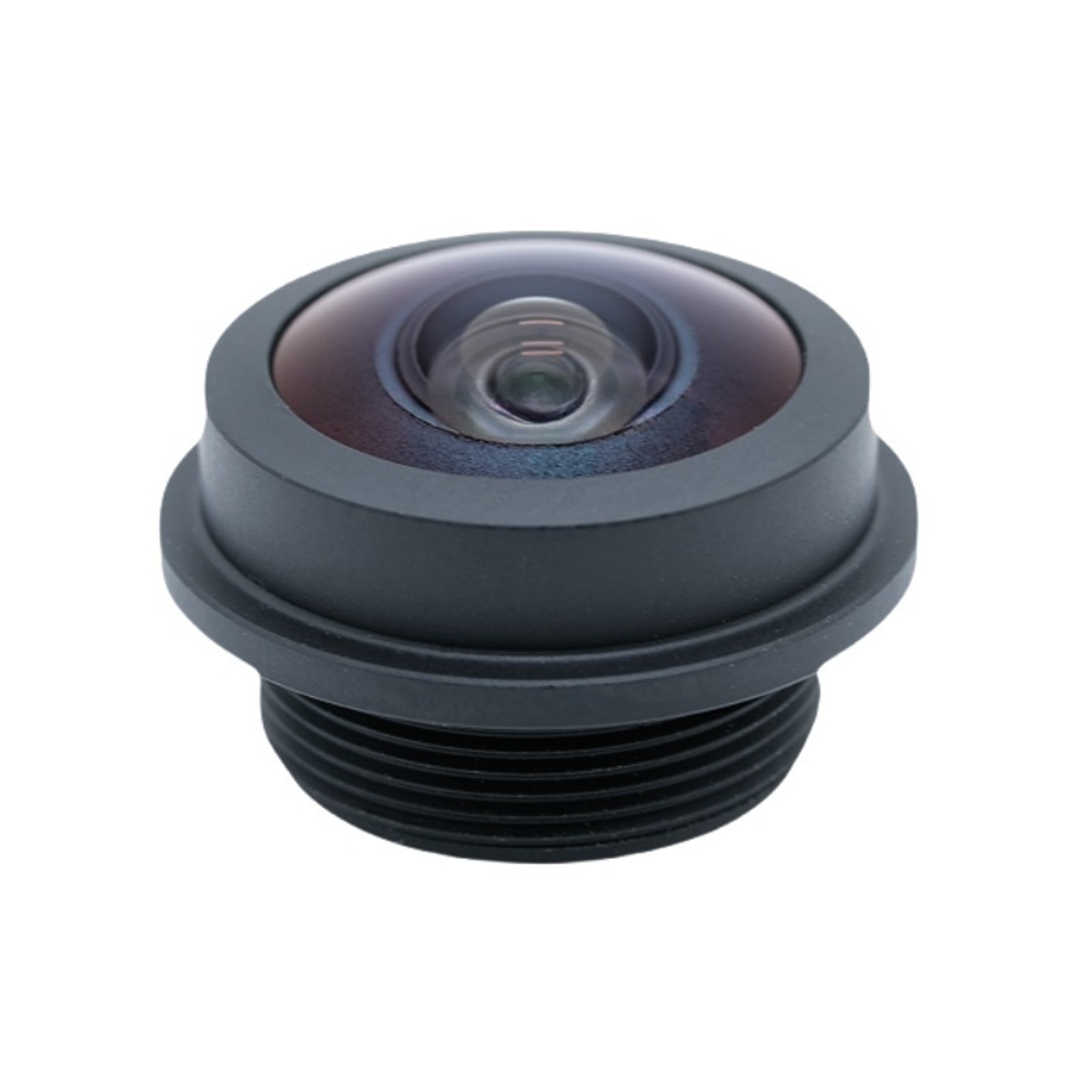

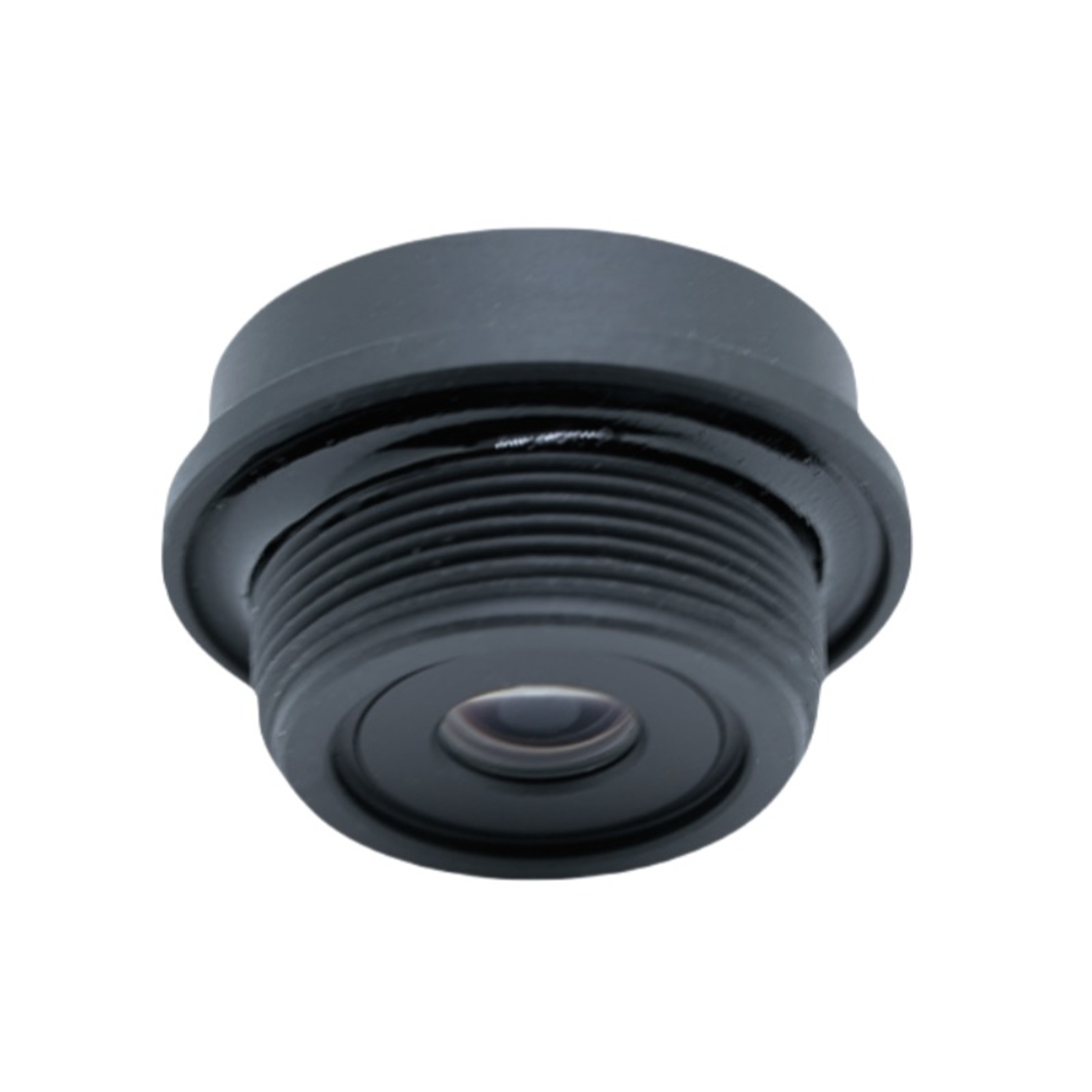

عدسة عين السمكة مقاس 1.8 ملم

تم تصنيع هذه العدسة M12 ذات الزاوية الواسعة للغاية والتي تم تصنيعها بواسطة تقنية BOSHI الضوئية، وتم تحسينها لمستشعر 1/2.9 بوصة، ومجهزة بطول بؤري 1.8 مم وفتحة F2.0 لتحقيق قدرة التقاط مشهد كبيرة غير عادية. إنه يوفر نطاق عرض قطري 208 درجة لتحقيق تصوير بانورامي كامل بدون مناطق بصرية ميتة. الحجم الميكانيكي المدمج يسمح بسهولة التضمين في وحدات الكاميرا الصغيرة الحجم. تخضع كل وحدة لاختبارات بصرية صارمة لتحقيق إضاءة نسبية عالية وثابتة وتشويه ثيتا يمكن التحكم فيه. تعمل تقنية BOSHI الضوئية على تعزيز سير عمل التصنيع البصري الناضج للحفاظ على اتساق المنتج الموثوق به لتلبية متطلبات الطلبات الجماعية للمراقبة البانورامية ومشاريع بصريات الرؤية الآلية.

إرسال استفسار

وصف المنتج

موجز المنتج

تم تصنيع عدسة M12 ذات الزاوية الواسعة جدًا عالية الأداء بواسطة تقنية BOSHI البصرية، وهي محسنة لمستشعر 1/2.9 بوصة، ومجهزة بطول بؤري 1.8 مم وفتحة F2.0 لتحقيق قدرة التقاط كبيرة غير عادية. إنه يوفر نطاق عرض قطري 208 درجة لتحقيق تصوير بانورامي كامل بدون مناطق بصرية ميتة. الحجم الميكانيكي المدمج يسمح بسهولة التضمين في وحدات الكاميرا الصغيرة الحجم. تخضع كل وحدة لاختبارات بصرية صارمة لتحقيق إضاءة نسبية عالية وثابتة وتشويه f-theta يمكن التحكم فيه. تعمل تقنية BOSHI الضوئية على تعزيز سير عمل التصنيع البصري الناضج للحفاظ على اتساق المنتج الموثوق به لتلبية متطلبات الطلبات الجماعية للمراقبة البانورامية ومشاريع بصريات الرؤية الآلية.

وصف المنتج التفصيلي

1. المعلمة

يصل الطول البؤري إلى 1.8 ملم مع نسبة تفاوت زائد وناقص 5 بالمائة. يدعم هذا الطول البؤري مقاس 1.8 مم زاوية عرض كبيرة جدًا ويتوافق مع متطلبات المواصفات الخاصة بمستشعر مقاس 1/2.9 بوصة.

فتحة العمل هي F2.0 مع نسبة تسامح زائد وناقص 5 بالمائة. تضمن فتحة العدسة F2.0 إدخال ضوء مناسب للتصوير في الأماكن المحيطة منخفضة الإضاءة.

يبلغ طول المسار الإجمالي 13.26 ملم مع تفاوت زائد وناقص 0.3 ملم. يحافظ البعد البؤري الخلفي على 3.2 ملم لموضع التركيز الصحيح للمستشعر.

تتضمن مواصفات مجال الرؤية زاوية قطرية 208 درجة، وزاوية أفقية 173 درجة، وزاوية رأسية 93 درجة. تغطي سعة المشاهدة بزاوية 208 درجة لعين السمكة نطاقًا واسعًا للغاية من المشاهد.

يتم التحكم في قيمة تشويه F-theta بنسبة 8.0 بالمائة. يقلل التشوه f-theta المنخفض من تشوه الصورة للحصول على إخراج بانورامي.

تصل الإضاءة النسبية إلى 50.0 بالمائة. تعمل الإضاءة النسبية العالية على تخفيف ظاهرة الزاوية المظلمة عند حواف الصورة بشكل فعال.

تبقى زاوية الشعاع الرئيسية أقل من 18.0 درجة. يعمل هذا المؤشر على تحسين حالة حادث الضوء لمستشعر 1/2.9 بوصة.

يعتمد واجهة عدسة التثبيت M12 القياسية مع مواصفات الخيط M12 مضروبة في P0.5. وهو يدعم التجميع السريع والاستبدال لأجهزة الكاميرا القياسية.

لا.	غرض	محتوى
1	TTL	13.26±0.3
2	اللغة الإنجليزية كلغة أجنبية	1.8±5%
3	واو/لا	2.0±5%
4	بفل	3.2
5	بناء	4G2P
6	دائرة الصورة القصوى	Φ5.4 ملم
7	لجهاز الاستشعار	1/2.9"CG2053
8	مجال الرؤية - قطري	208 درجة
9	مجال الرؤية - أفقي	173 درجة
10	مجال الرؤية - عمودي	93 درجة
11	تشويه F-ثيتا	-8.0%
12	الإضاءة النسبية	50.0%
13	CRA	<18.0 درجة
14	جبل	M12*P0.5

2. مزايا الأداء

يوفر تغطية زاوية واسعة للغاية بزاوية 208 درجة. يمكن للعدسة الواحدة التقاط مشهد منطقة ضخمة بحيث يقوم المستخدمون بتقليل كمية الأجهزة والتكلفة الإجمالية للمشروع للمراقبة البانورامية.

توفر فتحة F2.0 قدرة ممتازة على تجميع الضوء. يعمل على تحسين سطوع الصورة في البيئة المعتمة ويقلل من متطلبات مصدر الضوء الإضافي.

زاوية الشعاع الرئيسية المضبوطة جيدًا تناسب ميزة استقبال CMOS. وهي تعمل جنبًا إلى جنب مع الإضاءة النسبية العالية للحفاظ على السطوع الموحد من مركز الصورة إلى حافة الصورة.

يوازن تشويه f-theta المنخفض الذي يتم التحكم فيه بين خصائص الزاوية الواسعة وواقع الصورة. فهو يتجنب تشوه الصورة الشديد الذي يزعج منتجات عين السمكة العادية.

يوفر تصميم عدسة التركيب M12 القياسي توافقًا قويًا. يمكن أن يناسب معظم وحدات الكاميرا المصغرة التجارية في صناعة بصريات الرؤية الآلية.

البعد الميكانيكي الأمثل يدعم تصميم المنتج المصغر. إنه يوفر مساحة داخلية لجهاز المراقبة المدمج والمحطة الذكية والمعدات الآلية.

كمنتجات منتقنية بوشي الضوئية، تمر كل عدسة بفحص متعدد الإجراءات. يضمن التسامح المستقر للطول البؤري 1.8 مم وفتحة F2.0 أداءً بصريًا ثابتًا أثناء تسليم الإنتاج الضخم.

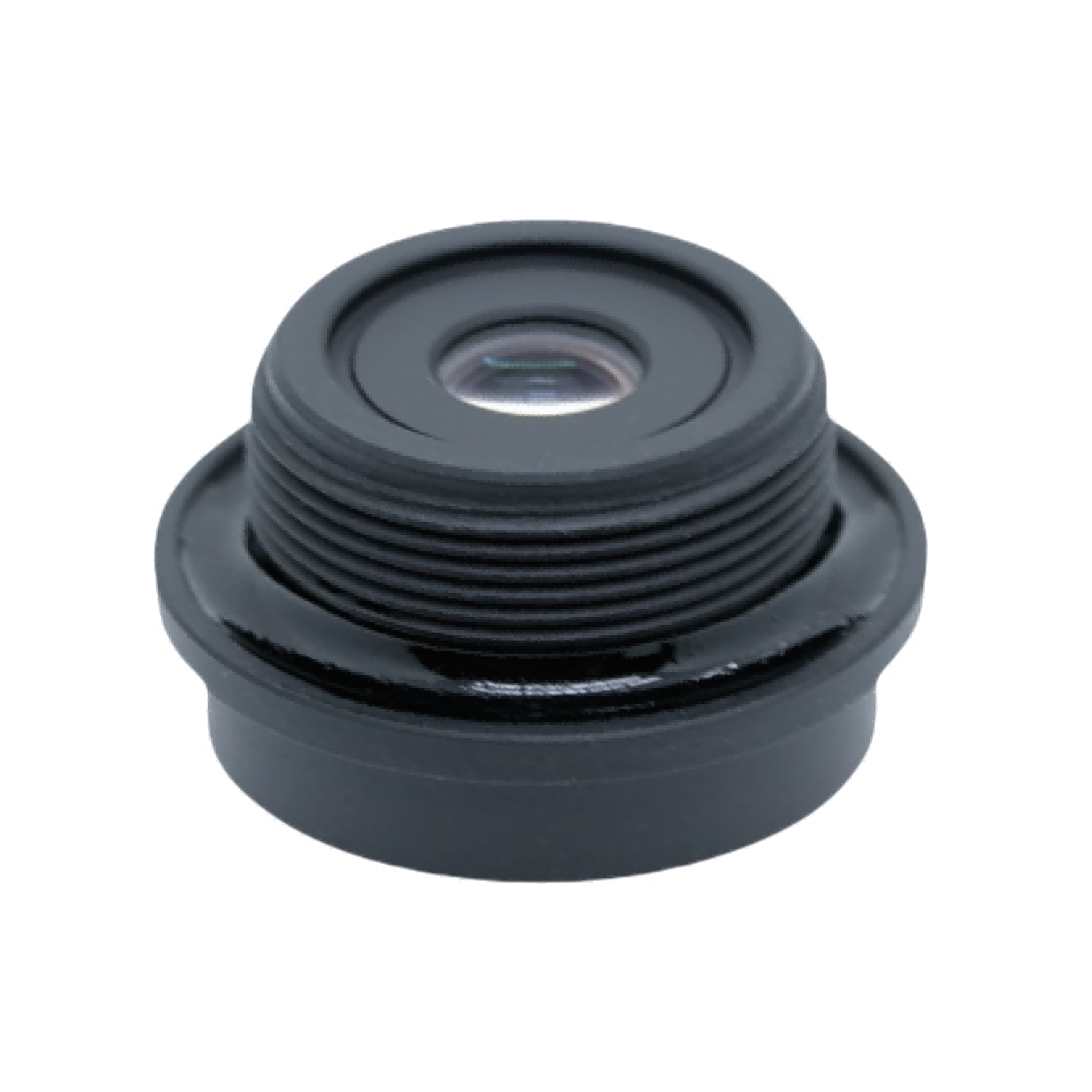

1.8mm Fisheye Lens

3. مجال التطبيق

مراقبة بانورامية للمراقبة الأمنية.تخدم هذه العدسة ذات الزاوية الواسعة للغاية الكاميرات الداخلية المضادة للسرقة وأجهزة مراقبة الردهة والكاميرات البانورامية للمدخل. تغطي رؤية عين السمكة بزاوية 208 درجة مساحة الغرفة بالكامل وتزيل نقاط المراقبة العمياء بالتعاون مع مستشعر 1/2.9 بوصة.

الرؤية المساعدة المحيطية للسيارات.تم دمج عدسة التركيب M12 في أنظمة كاميرا الرؤية المحيطية للمركبة. فهو يلتقط المعلومات المحيطة الكاملة حول السيارة ويساعد السائق على الرجوع للخلف بشكل آمن وتشغيل ركن السيارة.

سيناريوهات بصريات رؤية الآلة الصناعية.تستخدم المصانع هذه العدسة لفحص المحطات ذات المساحة الكبيرة، واكتشاف السلامة الطرفية، والتقاط صور للموقع على نطاق واسع. يساعد التشوه المنخفض f-theta خوارزمية الآلة على معالجة البيانات المرئية بدقة.

الأجهزة البصرية المنزلية الذكية.وحدات الكاميرا المدمجة لأمن المنزل تعتمد هذا المنتج. إنه يكمل مراقبة المنزل بزاوية كاملة ويدعم المشاهدة عن بعد في الوقت الفعلي مع إضاءة نسبية عالية للحصول على لقطات واضحة ليلاً ونهارًا.

معدات الإدراك البيئي الروبوتية.يقوم روبوت الخدمة وروبوت الفحص بتجهيز هذا المكون ذو الزاوية الواسعة للغاية. ويكتسب معلومات بيئية واسعة لتحديد العوائق وتخطيط المسار.

وحدات كاميرا إنترنت الأشياء المصغرة. تستخدم العديد من المحطات المرئية لإنترنت الأشياء هذه العدسة. يلبي الطول البؤري 1.8 مم وفتحة F2.0 الطلب على تسجيل المشاهد الواسعة لكاميرات إنترنت الأشياء صغيرة الحجم.
