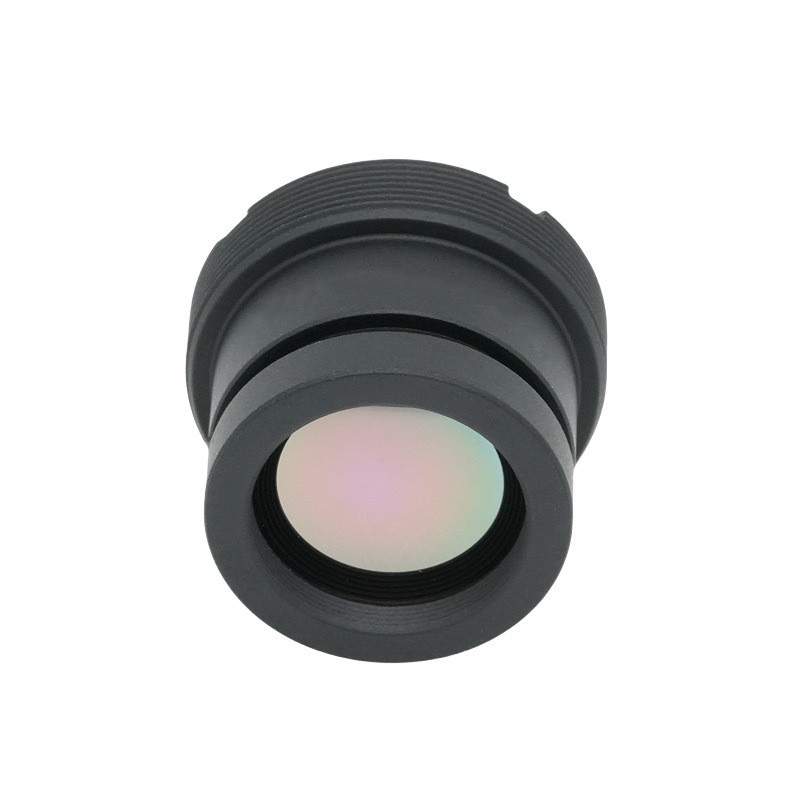

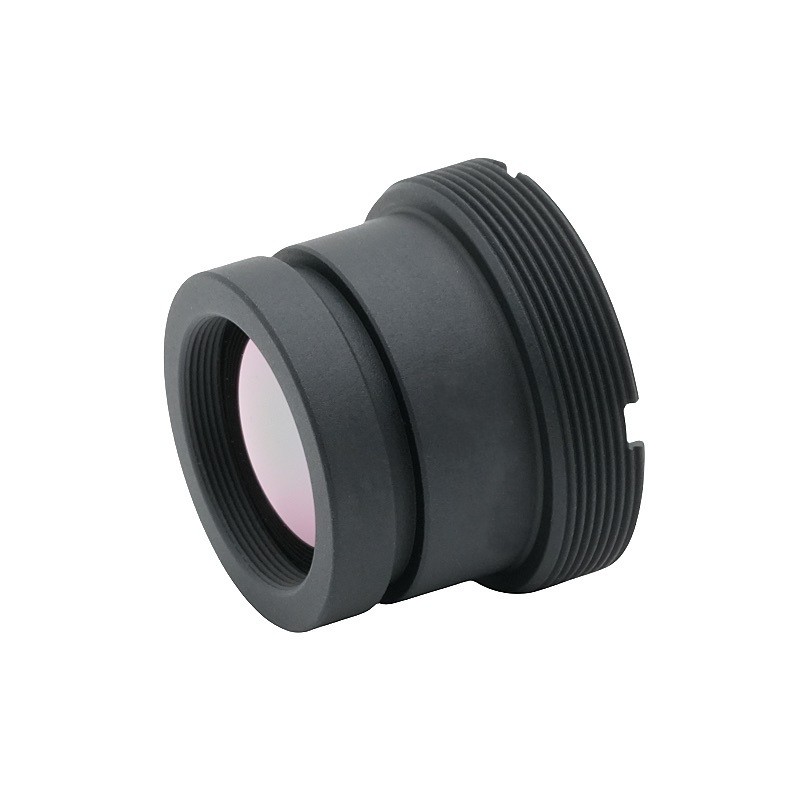

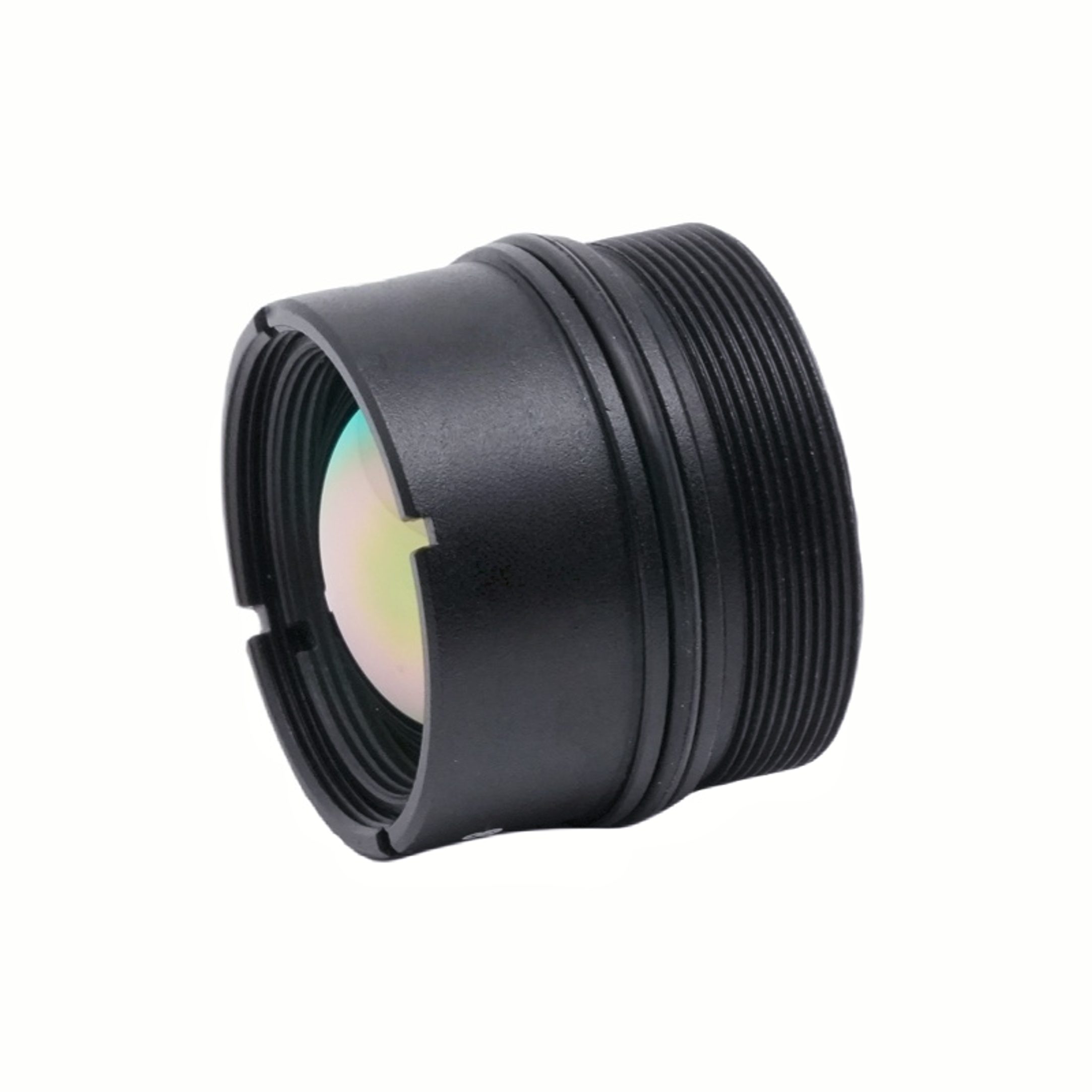

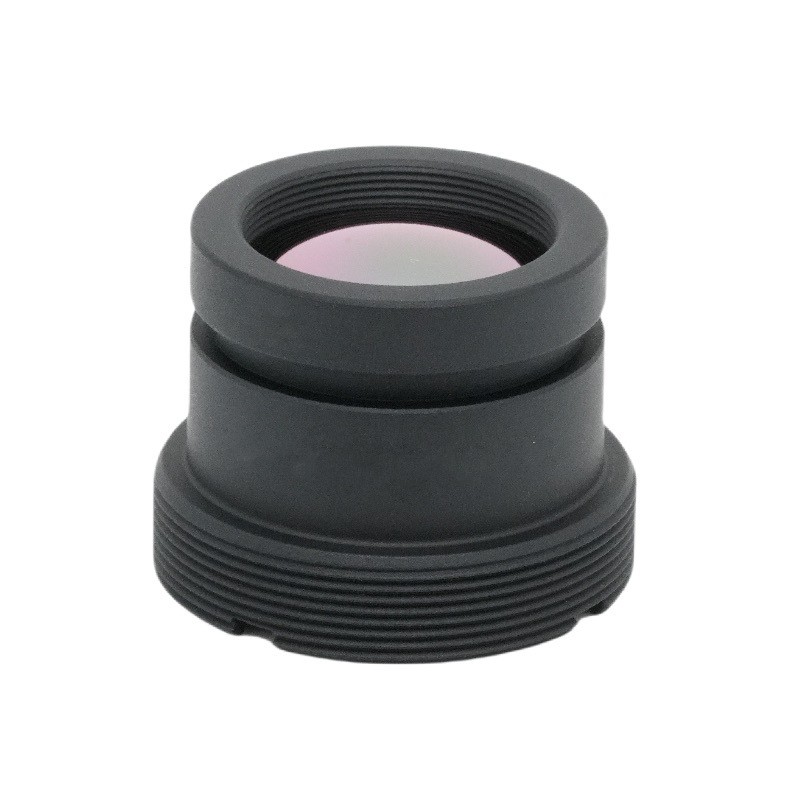

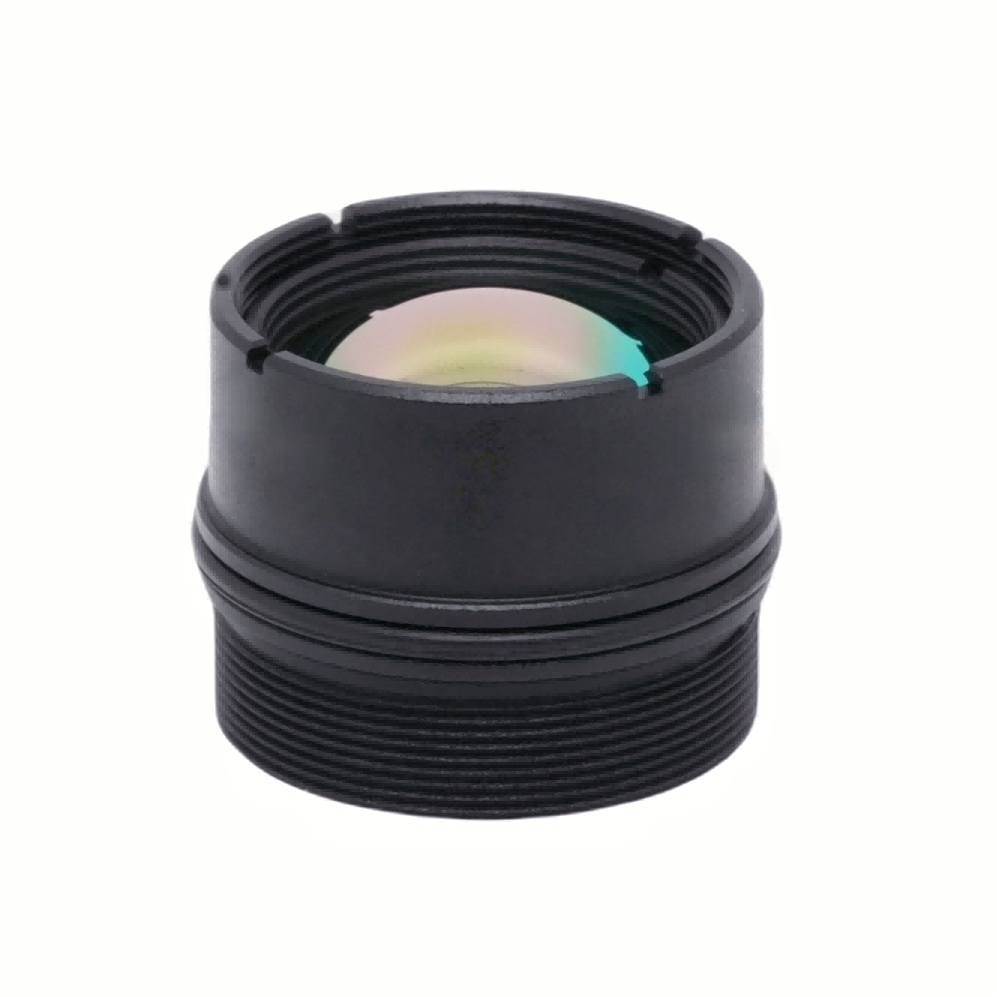

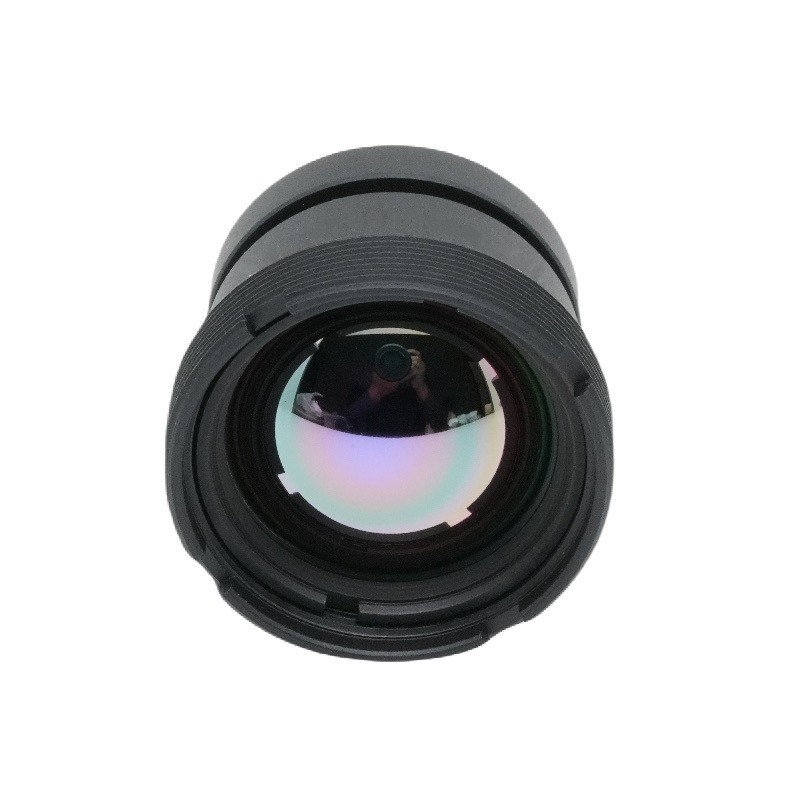

وصف المنتجعدسة 13 ملم F1.0 M22 12um HD عدسة تصوير حراري بالأشعة تحت الحمراء طويلة الموجة
عدسة بوشي هي شركة رائدة في تصنيع وتوريد وتصدير عدسة M12 القياسية في الصين. الالتزام بالسعي لتحقيق الجودة المثالية للمنتجات، بحيث نالت عدسة M12 القياسية لدينا رضا العديد من العملاء. إن التصميم الفائق والمواد الخام عالية الجودة والأداء العالي والأسعار التنافسية هي ما يريده كل عميل، وهذا أيضًا ما يمكننا أن نقدمه لك. سوف نقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.

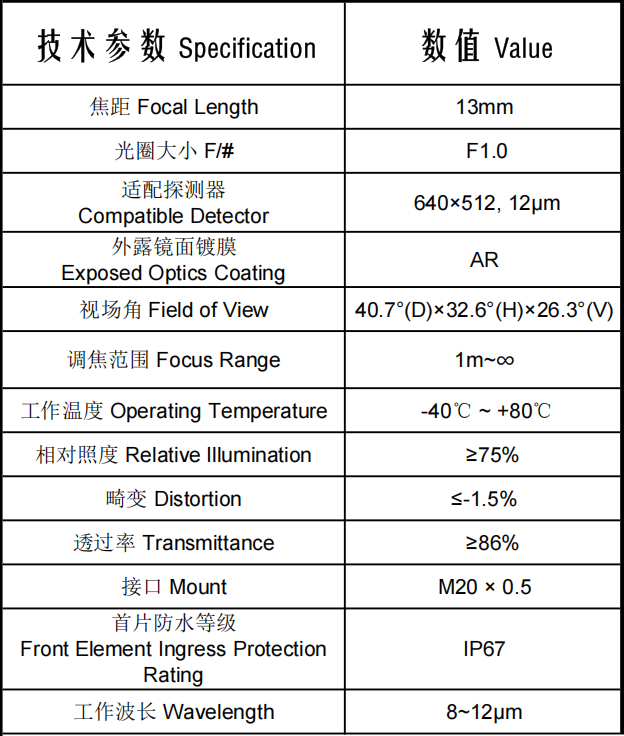

I. التفسير التفصيلي للمعايير الأساسية

1. المواصفات البصرية الأساسية

1. البعد البؤري 13 مم، فتحة عدسة كبيرة F1.0

يمثل F1.0 فتحة نقل ضوء كبيرة للغاية بين عدسات الأشعة تحت الحمراء، مع تدفق ضوئي أعلى بكثير من عدسات الأشعة تحت الحمراء التقليدية F1.4/F1.8. في ظل الأشعة تحت الحمراء الحرارية المتساوية، تتحسن شدة الإشارة التي يتلقاها الكاشف بشكل كبير، مما يوفر نسبة إشارة إلى ضوضاء أفضل بكثير لمصادر الحرارة الضعيفة ذات درجة الحرارة المنخفضة والتصوير المستهدف لمسافات طويلة.

يوازن الطول البؤري المتوسط ​​مقاس 13 مم بين تغطية مجال الرؤية وتحديد المسافة الطويلة، مما يحقق حلاً وسطًا بين المراقبة واسعة الزاوية وقياس درجة الحرارة والكشف عنها على مسافة متوسطة إلى طويلة.

2. الطول الموجي للتشغيل: 8 ~ 12μm

هذه هي نافذة الإرسال الجوية القياسية للأشعة تحت الحمراء طويلة الموجة (LWIR)، المتوافقة مع كاشفات الأشعة تحت الحمراء لأكسيد الفاناديوم غير المبرد، ونطاق الموجة العالمي لمراقبة جسم الإنسان، وقياس درجة حرارة المعدات، وأمن التصوير الحراري الخارجي.

3. كاشف متوافق: 640×512، مسافة بكسل 12 ميكرومتر

يتطابق مع نوى كاميرا الأشعة تحت الحمراء غير المبردة بدقة 640 بكسل (المواصفات العالمية لـ Hikvision، وDahua، وGuide Infrared، وDali Infrared، وما إلى ذلك). إن درجة البكسل البالغة 12 ميكرومتر هي حجم البكسل القياسي لأنظمة الأشعة تحت الحمراء الصناعية والأمنية، مما يوفر دقة تصوير معتدلة مع تكلفة إجمالية للمعدات يمكن التحكم فيها.

4. مجال الرؤية: 40.7 درجة (قطريًا) × 32.6 درجة (أفقيًا) × 26.3 درجة (عموديًا)

مجال رؤية متوسط-ضيق مع إمكانية تطبيق متعددة الاستخدامات:

· يناسب مجال الرؤية الأفقي 32.6 درجة سيناريوهات الفحص الخطي مثل الطرق ومجمعات المصانع وخطوط الحدود؛

· يغطي مجال الرؤية العمودي بزاوية 26.3 درجة مشاهد ذات اختلافات كبيرة في الارتفاع، بما في ذلك الجسور والمناطق الجبلية والمنصات؛

· خالية من التوهين الشديد للحافة الشائع في العدسات ذات الزاوية الواسعة للغاية، مما يؤدي إلى موازنة نطاق المشاهدة وتوحيد التصوير.

5. نطاق التركيز: 1 م ~ ∞

يدعم قياس درجة الحرارة من مسافة قريبة للمعدات على مسافة 1 متر والمراقبة الحرارية لمسافة طويلة لمصادر الحرارة على بعد آلاف الأمتار، مما يتيح وظائف مزدوجة لفحص المعدات قصيرة المدى ومراقبة الأمان من مسافة طويلة باستخدام عدسة واحدة.

2. مؤشرات جودة الصورة

1.AR طلاء مضاد للانعكاس على البصريات المكشوفة

يعمل الطلاء المتخصص المضاد للانعكاس بالأشعة تحت الحمراء لنطاق موجي 8-12 ميكرومتر على تقليل انعكاس الضوء الشارد على أسطح العدسات. بالإضافة إلى نفاذية إجمالية تبلغ ≥86%، فإنه يعمل على زيادة تجميع طاقة الأشعة تحت الحمراء إلى الحد الأقصى ويمنع الصور الشبحية والوهج، مما يوفر تصويرًا نظيفًا في ظل ظروف الإضاءة القوية ذات درجة الحرارة العالية.

2. النفاذية ≥86% (كامل النطاق الموجي 8 ~ 12μm)

يعد هذا معيار أداء ممتازًا لعدسات الأشعة تحت الحمراء، حيث إن عدسات الأشعة تحت الحمراء العادية تحقق عادةً نفاذية تتراوح بين 70% إلى 80% فقط. تعمل النفاذية العالية على تضخيم مزايا الفتحة الكبيرة F1.0، مما يجعل تحديد مصادر الحرارة الضعيفة ذات درجات الحرارة المنخفضة (مثل التسرب الكهربائي وفقدان الحرارة عبر الأنابيب) أسهل بكثير.

3. الإضاءة النسبية ≥75%

يظل السطوع في الزوايا الأربع لإطار الصورة لا يقل عن 75% من السطوع المركزي، مما يزيل التعتيم الواضح عند الحواف أثناء المراقبة البانورامية لمساحة كبيرة. ليست هناك حاجة إلى تفتيح حواف البرامج الثقيلة (مما قد يؤدي إلى حدوث ضوضاء مفرطة).

4. التشويه ≥-1.5%

تشير القيمة السالبة إلى تشوه بسيط في البرميل مع تحكم فائق في التشوه. تُظهر الخطوط المستقيمة في المشهد عدم وجود أي انحناءات تقريبًا، مما يزيل أخطاء قياس الأبعاد أو درجة الحرارة الناتجة عن التشوه البصري - وهو مثالي للسيناريوهات الصناعية التي تتطلب قراءة دقيقة لدرجة الحرارة وحساب الأبعاد.

3. القدرة على التكيف الميكانيكية والبيئية

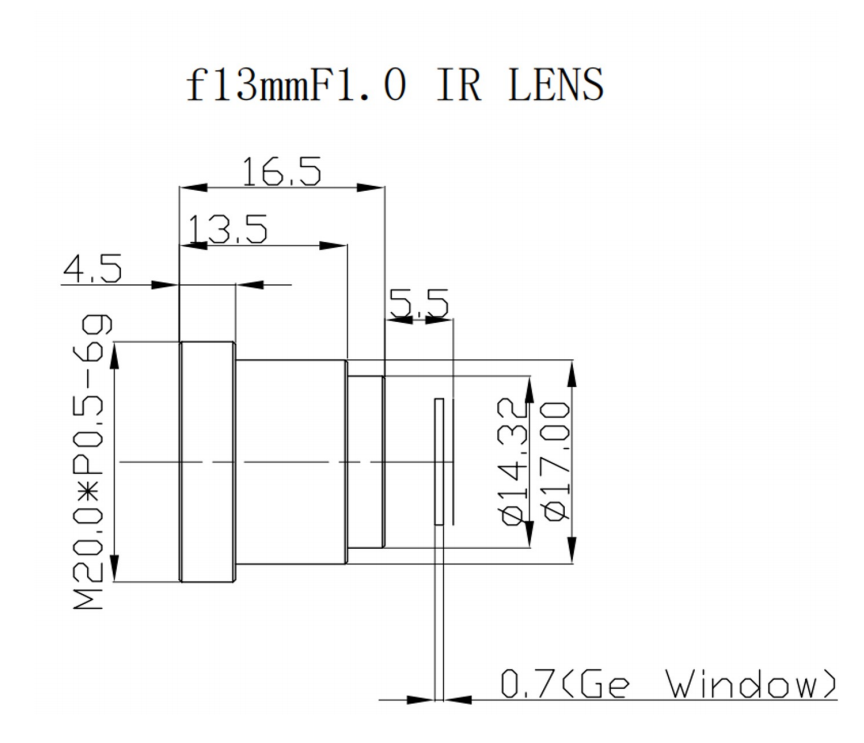

1. جبل: M20 × 0.5

واجهة مترابطة عالمية قياسية لصناعة الأشعة تحت الحمراء، متوافقة مباشرة مع معظم نوى كاميرات الأشعة تحت الحمراء غير المبردة السائدة في السوق والتي يبلغ عددها 640، مما يوفر توافقًا قويًا وتكاليف استبدال/تكامل منخفضة.

2. تصنيف حماية دخول العنصر الأمامي: IP67

عنصر العدسة الأمامية مقاوم للغبار ومقاوم للماء، مما يتيح النشر المباشر في الهواء الطلق بدون مبيتات حماية إضافية. إنه يقاوم رذاذ المطر على المدى القصير، والغبار الرملي، والبيئات الرطبة، مما يبسط إلى حد كبير التصميم الهيكلي للمعدات الخارجية الكاملة.

3. درجة حرارة التشغيل: -40 درجة مئوية ~ +80 درجة مئوية

نطاق واسع جدًا لتحمل درجات الحرارة يغطي فصول الشتاء الشمالية شديدة البرودة، والصيف الجنوبي الحارق، وورش العمل/أطراف الصهر الصناعية ذات درجات الحرارة العالية. تتجنب بصريات العدسة والأسطوانة والطلاء التصفيح والتشوه وتحول التركيز تحت درجة حرارة عالية/منخفضة للغاية من أجل تشغيل مستقر على مدار الساعة.

ثانيا. ملخص مزايا الأداء الأساسية

الميزة الأولى: قدرة فائقة على اكتشاف الأشعة تحت الحمراء منخفضة الحرارة (فتحة عدسة كبيرة F1.0 + نفاذية عالية بنسبة 86%)

عدد قليل من العدسات ذات البعد البؤري نفسه تستخدم فتحة نقل الضوء F1.0. مقترنة بطبقة AR عالية الإرسال، فإن قدرتها على التعرف على مصادر الحرارة الضعيفة ذات درجات الحرارة المنخفضة تتفوق بكثير على عدسات F1.4 التقليدية. فهو يلتقط بوضوح النقاط الساخنة الصغيرة لمسافات طويلة، والتسرب الحراري لخطوط الأنابيب تحت الأرض، والارتفاع الطفيف في درجة الحرارة في المعدات الكهربائية، مما يعزز دقة قياس درجة الحرارة وحساسية الإنذار.

الميزة 2: تصوير موحد وتشويه منخفض، مناسب للمراقبة وقياس درجة الحرارة بدقة

تعمل الإضاءة النسبية للحافة بنسبة ≥75% على حل عيب "الزوايا الأربع المظلمة" الشائع في عدسات الأشعة تحت الحمراء ذات الزاوية الواسعة. يضمن التحكم في التشويه بنسبة 1.5% الدقة الهندسية للصورة. لا تحدث قراءات خاطئة لدرجة الحرارة ناجمة عن التشوه البصري أثناء قياس درجة الحرارة الصناعية، وفحص عيوب الطاقة، والكشف الحراري لعبور السكك الحديدية - وهو مثالي لتطبيقات الفحص الكمي.

الميزة 3: النشر في الهواء الطلق في جميع الأحوال الجوية مع حماية مبسطة وأداء مستقر في درجات الحرارة الواسعة

حماية العدسة الأمامية IP67 بالإضافة إلى نطاق درجة حرارة واسع -40 ~ 80 درجة مئوية يدعم التثبيت المباشر في الحقول المفتوحة والمحطات الفرعية والمناجم والطرق السريعة بدون أغلفة مقاومة للماء مخصصة. لا يحدث أي انحراف في التركيز البؤري أو فشل في الطلاء في ظل درجات الحرارة القصوى، مما يقلل من تكاليف تكامل المعدات الإجمالية ومعدلات الفشل.

الميزة 4: تعدد الاستخدامات، متوافق مع نواة الكاميرا الرئيسية التي تعمل بالأشعة تحت الحمراء 640

يعد تنسيق 12μm 640×512 هو المواصفات الأكثر شيوعًا لكاشفات الأشعة تحت الحمراء غير المبردة. يتيح حامل الخيط القياسي M20×0.5 التكامل الشامل من خلال الأمان وقياس درجة الحرارة الصناعية ومصنعي معدات الأشعة تحت الحمراء المثبتة على المركبات مع مطابقة سلسلة التوريد الناضجة.

الميزة 5: التركيز المتكامل على المدى القريب والبعيد

يتيح التركيز البؤري المستمر من مسافة قريبة تبلغ 1 متر إلى ما لا نهاية لعدسة واحدة تلبية سيناريوهين: فحص المعدات قصيرة المدى (خزائن المفاتيح والمحركات) ومراقبة الأمان على مسافة طويلة (الحدود ومحيط المصنع). إنه يقلل من تنوع المخزون من خلال القضاء على الحاجة إلى تخزين العدسات ذات الأطوال البؤرية المختلفة.

ثالثا. مجالات التطبيق المجزأة

1.صناعة الطاقة والطاقة (سيناريو التطبيق الأساسي)

· قياس درجة الحرارة بالأشعة تحت الحمراء للمحطات الفرعية وغرف توزيع الطاقة: يلتقط ارتفاعات طفيفة في درجة الحرارة على الموصلات وقضبان التوصيل وقواطع الدائرة الكهربائية؛ يضمن التشويه المنخفض قراءات دقيقة لدرجة الحرارة؛ تتكيف حماية IP67 مع بيئات المحطات الفرعية الخارجية.

· الفحص لمسافات طويلة لخطوط النقل والأعمدة: يحدد الطول البؤري 13 مم المقترن بفتحة كبيرة F1.0 كسر حبلا الأسلاك وعيوب تسخين العازل على بعد آلاف الأمتار؛ يتكيف تحمل درجة الحرارة الواسعة مع تقلبات درجات الحرارة البرية في الحقل.

· الكشف عن النقاط الساخنة لمحطات الطاقة الكهروضوئية: تحدد النفاذية العالية النقاط الساخنة الخافتة على الألواح الكهروضوئية، في حين توفر الإضاءة النسبية الموحدة تصويرًا خاليًا من الظل لمجموعة الطاقة الكهروضوئية بأكملها.

2. الأمن الخارجي ومراقبة الحدود

· الإنذار المبكر بالتطفل على مجمعات المصانع وحقول النفط والمناجم: يخترق نطاق الموجة 8-12 ميكرومتر الظلام الكامل والضباب الرقيق؛ تلتقط فتحة F1.0 الأشعة تحت الحمراء الضعيفة لجسم الإنسان، ويناسب مجال الرؤية الأفقي 32.6 درجة تخطيط محيط الجدار الخطي.

·رؤية ليلية في جميع الأحوال الجوية للحدود والدفاع الساحلي: مقاومة درجات الحرارة المنخفضة -40 درجة مئوية تتكيف مع المناخات الشمالية الباردة، وتصنيف IP67 يتحمل المطر والثلج والعواصف الرملية لتحديد مصادر حرارة الأفراد والمركبات على مسافات طويلة.

· التصوير الحراري للتحذير من الحرائق وقياس السرعة للطرق السريعة والأنفاق: يضمن التشويه المنخفض حسابًا دقيقًا لحجم السيارة وموضعها، وتقاوم العدسة الضباب والغبار في بيئات الأنفاق الرطبة دون تعفير.

3. الصيانة التنبؤية للمعدات الصناعية

· مراقبة المعدات في ورش علم المعادن والصهر ذات درجات الحرارة العالية: يتحمل درجة حرارة محيطة تصل إلى +80 درجة مئوية لاكتشاف أخطاء التسخين الزائد في الأفران العالية ومحامل النقل والمحركات.

·فحص التسرب الحراري لخطوط الأنابيب الكيميائية وصهاريج التخزين: يدعم المسح التقريبي للمعدات من مسافة قريبة تبلغ 1 متر وفحص كامل لخطوط الأنابيب لمسافات طويلة؛ نفاذية عالية تلتقط نقاط تسرب الحرارة الصغيرة.

· الكشف عن التحكم في درجة الحرارة لغرف خوادم مركز البيانات وخزائن تخزين الطاقة: يحدد الارتفاعات غير الطبيعية في درجات الحرارة في حزم البطاريات والخوادم للتحذير المبكر من مخاطر الحريق.

4. النقل بالسكك الحديدية وأنظمة الأشعة تحت الحمراء المثبتة على المركبات

· مراقبة الأشعة تحت الحمراء على متن القطارات عالية السرعة وقطارات المترو: تكتشف ارتفاع درجة حرارة مثبتات السكك الحديدية وأنظمة فرامل القطارات؛ يتكيف تحمل درجة الحرارة الواسعة مع تقلبات درجات الحرارة الخارجية الموسمية، كما أن تصنيف IP67 يقاوم ضباب ماء النفق والغبار.

· مساعدة القيادة للرؤية الليلية للمركبة: تحدد المشاة ومصادر حرارة الحيوانات بعد حلول الظلام؛ يوازن مجال الرؤية المتوسط ​​بين الكشف الأمامي لمسافات طويلة والتغطية على جانب الطريق.

5. الوقاية من حرائق الغابات وفحص الموارد الطبيعية

مراقبة حرائق الغابات بالطائرات بدون طيار أو على الأرض: تحدد مصادر الحرائق المخفية في أعماق الغابات من مسافات طويلة؛ تعمل قدرته الضعيفة على الكشف عن مصدر الحرارة على اكتشاف الحرائق المشتعلة المبكرة قبل اللهب المكشوف، مع تصميم خارجي مقاوم للماء ومقاوم للحرارة يتكيف مع المناخات الجبلية المعقدة.

6. فحص درجة الحرارة المدنية والإنقاذ في حالات الطوارئ

· فحص درجة حرارة الموظفين في المصانع والموانئ: تضمن الإضاءة الموحدة قياس درجة الحرارة المتزامن لعدة أشخاص بدون أخطاء عند حواف الإطار، كما أن التشغيل الخارجي في جميع الأحوال الجوية يتجنب التداخل من أشعة الشمس والمطر.

· البحث والإنقاذ من رجال الإطفاء: يخترق الدخان الكثيف لتحديد موقع الضحايا المحاصرين؛ تدعم مسافة التركيز القصيرة البحث في الأماكن المغلقة المحصورة، بينما يقوم الوضع طويل المدى بمسح مواقع الحريق بأكملها.

رابعا. التمييز بين المزايا مقابل المنتجات المنافسة

بالمقارنة مع عدسات الأشعة تحت الحمراء الطويلة الموجة العادية مقاس 13 مم F1.4/F1.8 ذات الطول البؤري نفسه، يوفر هذا المنتج ميزات مميزة رئيسية:

· مضاعفة قدرة نقل الضوء لزيادة الحساسية لمصادر الحرارة المنخفضة الحرارة؛

· حماية مدمجة للعدسة الأمامية IP67 تعمل على تبسيط التصميم الهيكلي للمعدات بالكامل؛

· تشويه أقل وإضاءة نسبية أعلى للحافة للحصول على موثوقية فائقة في سيناريوهات قياس درجة الحرارة الاحترافية؛

· أداء مستقر عبر نطاق درجة الحرارة الكامل -40 ~ 80 درجة مئوية مع قدرة أقوى على التكيف مع البيئات القاسية.

يمكن تثبيت عدسة Starlight الخاصة بنا في كاميرا الويب المنزلية الذكية وكاميرا الذكاء الاصطناعي.

عدسة 13 ملم F1.0 M22 12um HD عدسة تصوير حراري بالأشعة تحت الحمراء طويلة الموجة عدسة Starlight لمراقبة الأمان، عدسة واجهة مترابطة M12 قياسية، مع 2.0 F/NO، وهيكل 6G، وخفيفة الوزن أكثر، وفعالة من حيث التكلفة! إذا كنت مهتمًا بعدسة Starlight القياسية الخاصة بنا، فيمكنك استشارتنا الآن، وسنقوم بالرد عليك في الوقت المناسب!

المنتج لديه الخصائص المحددة التالية:

1. ميزات المنتج: مصنوعة من جميع المواد البلاستيكية، مع ضمان جودة المنتجات، يمكننا أن نقدم للعملاء سعر شراء أقل..

2. مزايا المنتج: زاوية كبيرة، حجم صغير، عمق واسع النطاق.

نحن ننتظر بفارغ الصبر عملية الشراء الخاصة بك ونتطلع إلى تزويدك بأفضل تجربة تعاون وتعاون تجاري أعمق.
