عدسة حرارية بالأشعة تحت الحمراء بطول بؤري 13 ملم

موجز المنتج

صنع بواسطةبوشي للبصرياتالتكنولوجيا، تم تحسين هذه العدسة الحرارية غير المبردة مقاس 13 مم F1.0 لنطاق الأشعة تحت الحمراء طويل الموجة 8-12 ميكرومتر. هذاعدسة التصوير الحرارييتوافق تمامًا مع أجهزة الكشف بدقة 640 × 512 بأبعاد بكسل تبلغ 12 ميكرومتر. من خلال استخدام فتحة كبيرة F1.0، تلتقط العدسة الأشعة تحت الحمراء الخافتة لتوفير مخرجات حرارية واضحة في ظل المشاهد منخفضة التباين. ويصل العنصر البصري الأمامي إلى درجة حماية IP67، ويتم تغطية الأسطح المكشوفة بطبقة AR متينة للحفاظ على أداء مستقر في البيئات الخارجية المعقدة. يغطي التركيز 1 متر إلى ما لا نهاية، وتمتد درجة حرارة العمل من -40 درجة مئوية إلى +80 درجة مئوية. يدعم حامل M20×0.5 المدمج التجميع المريح. تقوم تقنية BOSHI الضوئية بإجراء معايرة بصرية صارمة لضمان جودة بصرية مستقرة ومتسقة للتكامل الشامل لأجهزة التصوير الحراري.

وصف تفصيلي للمنتج

المعلمة

1. الطول البؤري والفتحة: تتميز هذه العدسة الحرارية غير المبردة بطول بؤري ثابت يبلغ 13 مم مع فتحة F1.0 فائقة السرعة. تعمل بنية الفتحة الكبيرة على زيادة كمية فوتونات الأشعة تحت الحمراء إلى أقصى حد، مما يؤدي إلى تحسين ملحوظ في نسبة الإشارة إلى الضوضاء لأجهزة الاستشعار الحرارية المتطابقة، ويضع الأساس لإخراج صورة حرارية عالية الجودة.

2. طيف العمل: يعمل ضمن نطاق 8-12μm LWIR، والذي يعمل كنافذة نقل جوية رئيسية للكشف الحراري السلبي، مما يتيح الحصول على إشارة حرارية موثوقة في معظم ظروف العمل الخارجية.

3. توافق الكاشف: تم تصميم العدسة خصيصًا لكاشفات بدقة 640 × 512 مزودة ببكسل 12 ميكرومتر. إنه يوفر مجال رؤية قطري 40.7 درجة، ومجال رؤية أفقي 32.6 درجة، ومجال رؤية عمودي 26.3 درجة، ويلبي متطلبات المراقبة متوسطة المدى.

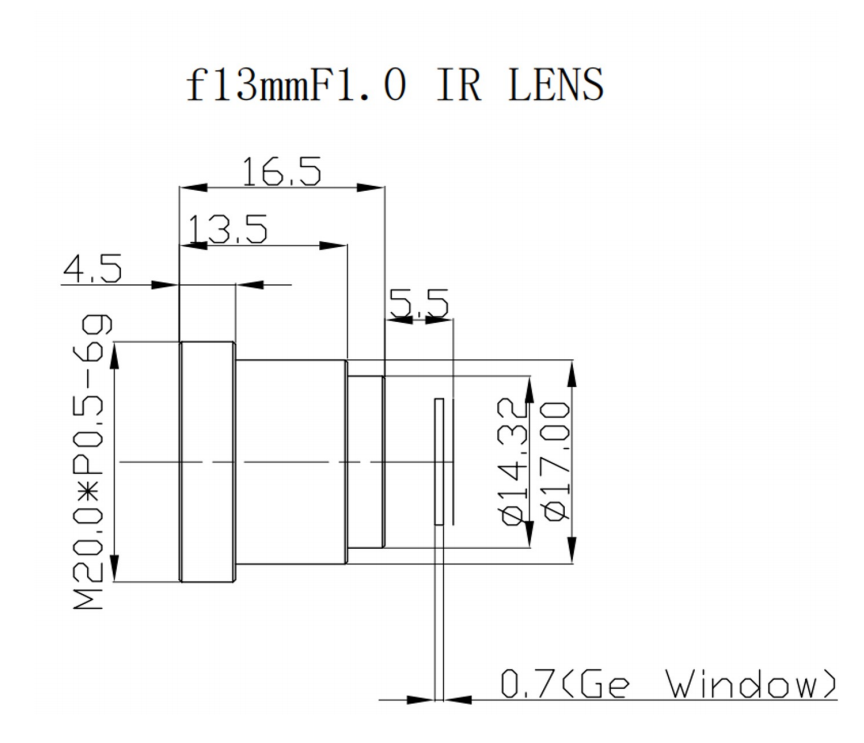

4. المواصفات الميكانيكية والبيئية: إنها تعتمد حامل M20×0.5 لتجميع بسيط وموثوق. يحقق المكون البصري الأمامي حماية دخول IP67. تتراوح درجة حرارة التشغيل من -40 درجة مئوية إلى +80 درجة مئوية، لذا فهي تتكيف مع البيئات الخارجية شديدة البرودة والساخنة. يمتد نطاق التركيز من 1 متر إلى ما لا نهاية، ويدعم اكتشاف الهدف الحراري لكل من المسافة القريبة والمسافة البعيدة.

5. المؤشر البصري: النفاذية الإجمالية تصل إلى ما لا يقل عن 86%، والإضاءة النسبية لا تقل عن 75%. يتم التحكم في التشوه في حدود ≥‑1.5%. يتم تطبيق طلاء مضاد للانعكاس على الأسطح البصرية المكشوفة لتقليل فقدان انعكاس السطح. يتم فحص جميع مؤشرات المعلمات بدقة بواسطة تقنية BOSHI الضوئية للتأكد من اتساق المنتج دفعة واحدة.

مزايا الأداء

1. حساسية حرارية رائعة للضوء المنخفض. وباعتبارها عدسة F1.0 LWIR، فإنها تجمع قدرًا أكبر بكثير من طاقة الأشعة تحت الحمراء مقارنةً بعدسات الأشعة تحت الحمراء ذات قيمة فتحة أصغر. تعمل هذه الإمكانية على تحسين دقة الصورة أثناء مهام الكشف عن بعد، وتوفر أداء تصوير موثوقًا في ظل المشاهد الحرارية منخفضة التباين.

2. التوحيد البصري المناسب. تحافظ الإضاءة النسبية العالية على سطوع موحد عبر إطار الصورة بالكامل وتتجنب ظاهرة الزاوية المظلمة. يحافظ التشوه المنخفض على السمات الهندسية الحقيقية للأهداف، ويخلق أساسًا موثوقًا للصورة لقياس الهدف وأعمال التعرف على الهدف.

3. كفاءة استخدام طيفية عالية. يعمل طلاء AR بالإضافة إلى نفاذية إجمالية بنسبة ≥86% على تقليل فقدان طاقة الأشعة تحت الحمراء إلى أقصى حد. يمكنه إطلاق العنان لإمكانات الأداء الخاصة بكاشفات الأشعة تحت الحمراء غير المبردة المطابقة، وإفساح المجال كاملاً لقدرة الأجهزة الخاصة بعدسة التصوير الحراري.

4. القدرة على التكيف البيئي قوية. تعمل العدسة الأمامية IP67 المقاومة للماء والغبار على إزالة الحاجة إلى نوافذ حماية خارجية إضافية للعديد من سيناريوهات التثبيت. يعمل نطاق درجة حرارة التشغيل الواسع على تقييد عدم التركيز البؤري وانحراف الأداء عندما تتغير درجة الحرارة المحيطة بشكل كبير. تكمل تقنية BOSHI الضوئية جولات متعددة من التحقق من الموثوقية البيئية لهذا المنتج.

5. التكامل المدمج المريح. يدعم حامل M20×0.5 القياسي التثبيت السلس في الكاميرات الحرارية المصغرة التي طورها مطورو الأنظمة التعاونية. الهيكل العام مدمج ويوفر مساحة التخطيط لمعدات التصوير الحراري.

مجالات التطبيق

1. أمن الحدود ومراقبة المحيط. تدعم العدسة الحرارية غير المبردة المراقبة الحرارية الخارجية على مدار الساعة. فهو يلتقط التوقيعات الحرارية للأجسام المتطفلة ليلًا ونهارًا، ويساعد في اكتشاف التسلل المحيطي للمواقع الأمنية.

2. الصيانة التنبؤية الصناعية. هذاعدسة التصوير الحرارييلتقط الإشارات الحرارية المحمومة من معدات الطاقة والمرافق الميكانيكية وخطوط الأنابيب. فهو يساعد المشغلين على اكتشاف أخطاء السخونة الزائدة المخفية قبل تعطل المعدات ويدعم فحص حالة المعدات الصناعية.

3. الرؤية الحرارية للسيارات. إنه يخدم أنظمة مساعدة القيادة للرؤية الليلية بالأشعة تحت الحمراء ما بعد البيع. تساعد الاستجابة الطيفية 8-12 ميكرومتر أنظمة المركبات على اكتشاف عوائق الطريق والأهداف الحية في ظروف القيادة ليلاً أو ضعف الرؤية.

4. الأنظمة غير المأهولة. وهي تعمل كحمولة حرارية مثبتة على الطائرات الصغيرة بدون طيار والمركبات الأرضية بدون طيار. ويوفر بيانات التصوير الحراري لمهام البحث والإنقاذ والدوريات الميدانية ومهام إدراك الموقف.

5. الوقاية من الحرائق ومراقبة الغابات. تحدد عدسة LWIR مصادر الحرارة المخفية المبكرة داخل مناطق الغابات. وهو يدعم الإنذار المبكر بمخاطر حرائق الغابات قبل ظهور اللهب المكشوف.

6. تدقيق طاقة البناء. يقوم بإجراء الفحص الحراري لهياكل البناء. يمكن للمستخدمين تحديد موقع فقدان الحرارة ونقطة تسرب الهواء وعيوب العزل من خلال الصور الحرارية لتوجيه عملية تجديد المباني الموفرة للطاقة.

7. المراقبة البحرية. وهو يحقق اكتشاف الأهداف البحرية ليلاً ونهارًا في ظل ظروف بحرية ضبابية. إنه يوفر مخرجات تصوير حراري مستقرة لمهام المراقبة البحرية.
