عدسة مخروطية مدببة مقاس 16 ملم

موجز المنتج:

إن PL-1645F-M12 من BOSHI Optical Technology عبارة عن طول بؤري صغير الحجم يبلغ 16 مم، وعدسة بؤرية ثابتة بفتحة F4.5 مصممة خصيصًا لمستشعرات تنسيق 1/2 بوصة. توفر هذه العدسة M12، المصممة بتركيبة زجاجية بالكامل مكونة من 4 عناصر زجاجية، مجال رؤية قطري 28.3 درجة وتدعم دائرة صورة قصوى تبلغ Ø8.5 مم، مما يجعلها مناسبة تمامًا لـ 1/2 بوصة وأصغر أجهزة التصوير في أنظمة الرؤية محدودة المساحة. مع طول بؤري خلفي ميكانيكي يبلغ 3.65 ملم وطول مسار إجمالي يبلغ 28.65 ملم فقط، تندمج الكاميرا PL-1645F-M12 بسلاسة في وحدات الكاميرا على مستوى اللوحة للفحص الصناعي وتحديد الهوية البيومترية وتطبيقات التصوير المدمجة. قامت تقنية BOSHI البصرية بتحسين هذه العدسة مقاس 16 مم F4.5 للحصول على إضاءة فائقة من الحافة إلى الحافة، وتحقيق إضاءة نسبية بنسبة 95% وتشوه تلفزيوني منخفض للغاية بنسبة -0.25%، مما يضمن إعادة إنتاج الصورة بدقة حتى في المشاهد عالية التباين. يتم التحكم في زاوية الشعاع الرئيسية بشكل صارم أقل من 8 درجات، مما يقلل من التظليل وتغير اللون عند إقرانه بأجهزة استشعار CMOS الحديثة. سواء تم استخدامها في أتمتة المصنع، أو قارئات الباركود اللوجستية، أو أجهزة التصوير الطبي، فإن عدسة المستشعر مقاس 1/2 بوصة هذه توفر مزيجًا متوازنًا من الدقة والاكتناز والفعالية من حيث التكلفة. ثق في تقنية BOSHI الضوئية لتقديم أداء بصري موثوق به لمنتج الرؤية من الجيل التالي، مع وضع PL-1645F-M12 معيارًا للدقة في فئة العدسات M12.

وصف المنتج التفصيلي:

1. المعلمة التفصيلية

البعد البؤري (EFL):16 مم ±5% - يوفر منظور تقريب متوسط، مثالي للتعرف على الأشياء على مسافات العمل بين 100 مم و2000 مم.

الفتحة (F/NO):F4.5 ±5% - يوازن إنتاجية الضوء مع عمق المجال، وهو مناسب للبيئات الداخلية والخارجية جيدة الإضاءة دون التضحية بالدقة.

البناء البصري:4G (عناصر زجاجية بالكامل) - يضمن الثبات الحراري والنفاذية العالية ومقاومة التدهور البيئي مقارنة بالتصميمات البلاستيكية والزجاجية الهجينة.

دائرة الصورة:Ø8.5 مم كحد أقصى - يغطي بالكامل أجهزة الاستشعار 1/2 بوصة (قطري ~ 8 مم) ومتوافق مع تنسيقات 1/2.3 بوصة و1/3 بوصة.

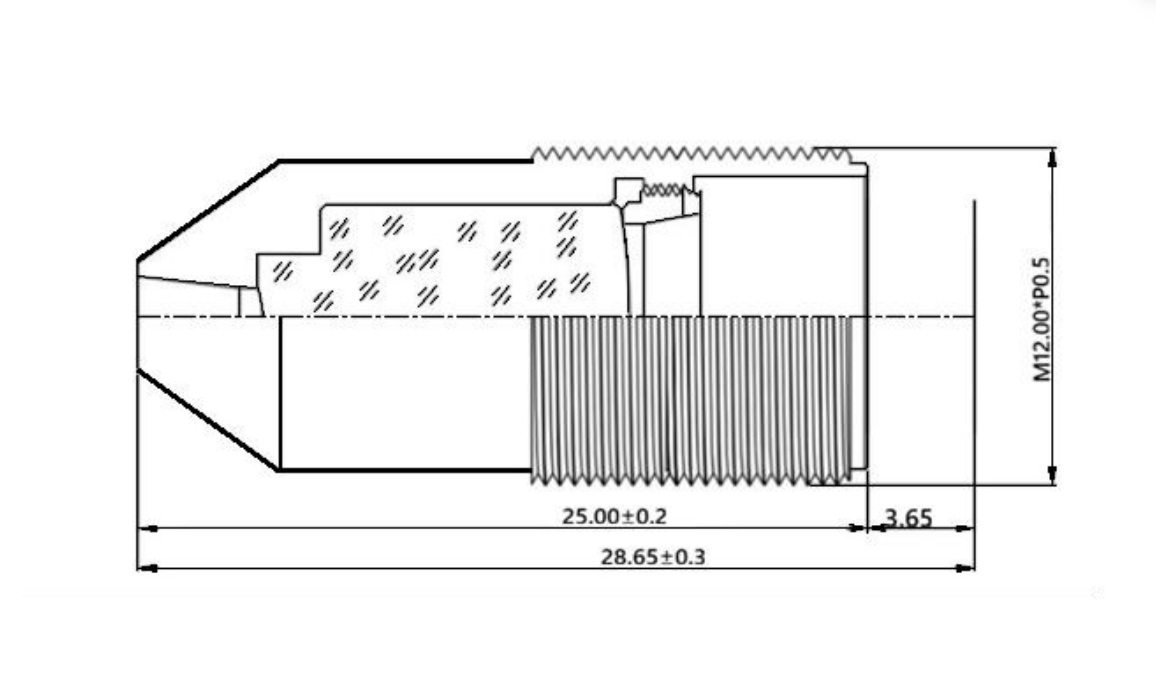

البعد البؤري الخلفي الميكانيكي:3.65 مم ±0.2 - يتيح التكامل المباشر مع لوحات مستشعر M12 القياسية وحوامل مرشح قطع الأشعة تحت الحمراء الاختيارية.

إجمالي طول المسار:28.65 ملم ±0.3 - ملف تعريف صغير للغاية للكاميرات المصغرة في الطائرات بدون طيار والأجهزة المحمولة وعقد المراقبة.

تشويه التلفزيون:-0.25% - تشوه أسطواني غير مرئي تقريبًا، وهو أمر بالغ الأهمية للقياس وتطبيقات التعرف الضوئي على الحروف.

الإضاءة النسبية:95.0% - توحيد استثنائي، مما يقلل الحاجة إلى تصحيح المجال المسطح في مرحلة ما بعد المعالجة.

CRA (زاوية الأشعة الرئيسية):<8°- يطابق مجموعة العدسات الدقيقة لمعظم أجهزة استشعار Sony وON Semi وOmniVision 1/2 بوصة، مما يمنع تظليل الألوان.

جبل:M12×P0.5 - خيط متوافق مع معايير الصناعة لقابلية التبادل السريع والمحاذاة النشطة.

2. مزايا الأداء

انتظام عالٍ وتشويه منخفض: تضمن الإضاءة النسبية بنسبة 95% والتشوه -0.25% أن عدسة ذات فتحة F4.5 ذات الطول البؤري مقاس 16 مم تنتج صورًا دقيقة هندسيًا مع الحد الأدنى من السقوط، مما يقلل من الحمل الخوارزمي في خطوط أنابيب الرؤية الآلية.

CRA محسنة لأجهزة الاستشعار الحديثة: مع زاوية شعاع رئيسية أقل من 8 درجات، تعمل عدسة المستشعر مقاس 1/2 بوصة هذه على التخلص من عيوب الألوان الطرفية، مما يتيح توازن اللون الأبيض المتسق ودقة الألوان عبر المجال بأكمله - وهي ميزة مهمة للتعرف على الوجه والفرز على أساس الألوان.

صلابة الزجاج بالكامل: يقاوم هيكل 4G تحول التركيز البؤري بسبب تقلبات درجات الحرارة (-20 درجة مئوية إلى +70 درجة مئوية)، مما يجعل العدسة الصناعية المثبتة M12 موثوقة في أرضيات المصنع، والأكشاك الخارجية، والكاميرات المساعدة للسيارات.

تصميم ميكانيكي صغير الحجم: يبلغ طوله 28.65 ملم فقط، وهو يتناسب مع العبوات الرفيعة بينما يوفر BFL مقاس 3.65 ملم مساحة واسعة لتغطية الزجاج أو أكوام المرشح، مما يبسط التصميم الميكانيكي لتكامل الأنظمة.

توافق التوصيل والتشغيل: يتيح خيط M12 والمسافة البؤرية الخلفية القياسية الاستبدال المباشر للعدسات الموجودة دون إعادة التصميم الميكانيكي، مما يقلل من وقت طرح الكاميرا في السوق لمصنعي المعدات الأصلية للكاميرا.

3. مجال التطبيق

رؤية الماكينة الصناعية: يتفوق التكوين مقاس 16 مم F4.5 في اكتشاف العيوب في خطوط الإنتاج (على سبيل المثال، فحص PCB، وتحليل خدوش السطح) حيث يكون التكبير المتوسط ​​والتشوه المنخفض أمرًا بالغ الأهمية.

القياسات الحيوية والتحكم في الوصول: توفر عدسة المستشعر مقاس 1/2 بوصة قزحية حادة وملامح وجه على مسافات عمل تتراوح من 30 إلى 50 سم، بينما تضمن عدسة CRA <8 درجة التوافق مع المستشعرات المحسنة NIR لإضاءة الأشعة تحت الحمراء النشطة.

الخدمات اللوجستية وقراءة الباركود: يتيح مجال الرؤية الذي يبلغ 28.3 درجة والإضاءة النسبية العالية فك تشفير موثوق للرموز 1D/2D عبر أحجام العبوات المختلفة، حتى في ظل الإضاءة غير المتساوية.

أنظمة تصنيع المعدات الأصلية المضمنة: بدءًا من تجنب عوائق الطائرات بدون طيار وحتى التنظير الطبي، توفر عدسة التثبيت M12 عامل شكل مثبت لإنتاج الحجم، مع توفر تقنية BOSHI الضوئية وثائق بصرية وميكانيكية كاملة لتحقيق التكامل السريع.

مراقبة ذكية للبيع بالتجزئة والأرفف: يدعم المظهر الجانبي المنخفض التشوه التقدير الدقيق لأبعاد المنتج والامتثال للمخطط التخطيطي، بينما يتناسب الغلاف المدمج مع الكاميرات السرية المثبتة على السقف أو على حافة الرف.
