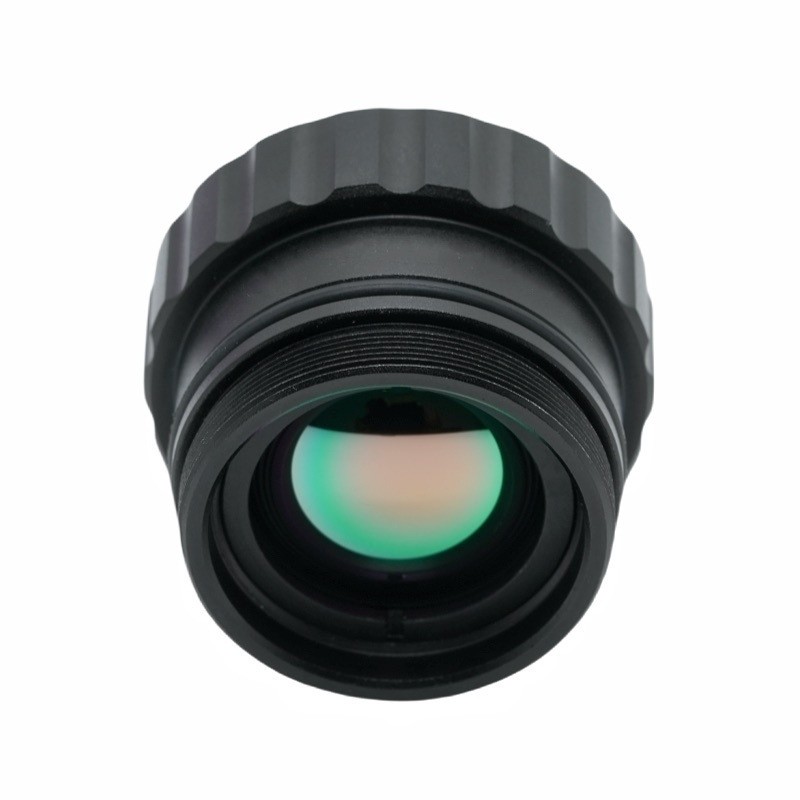

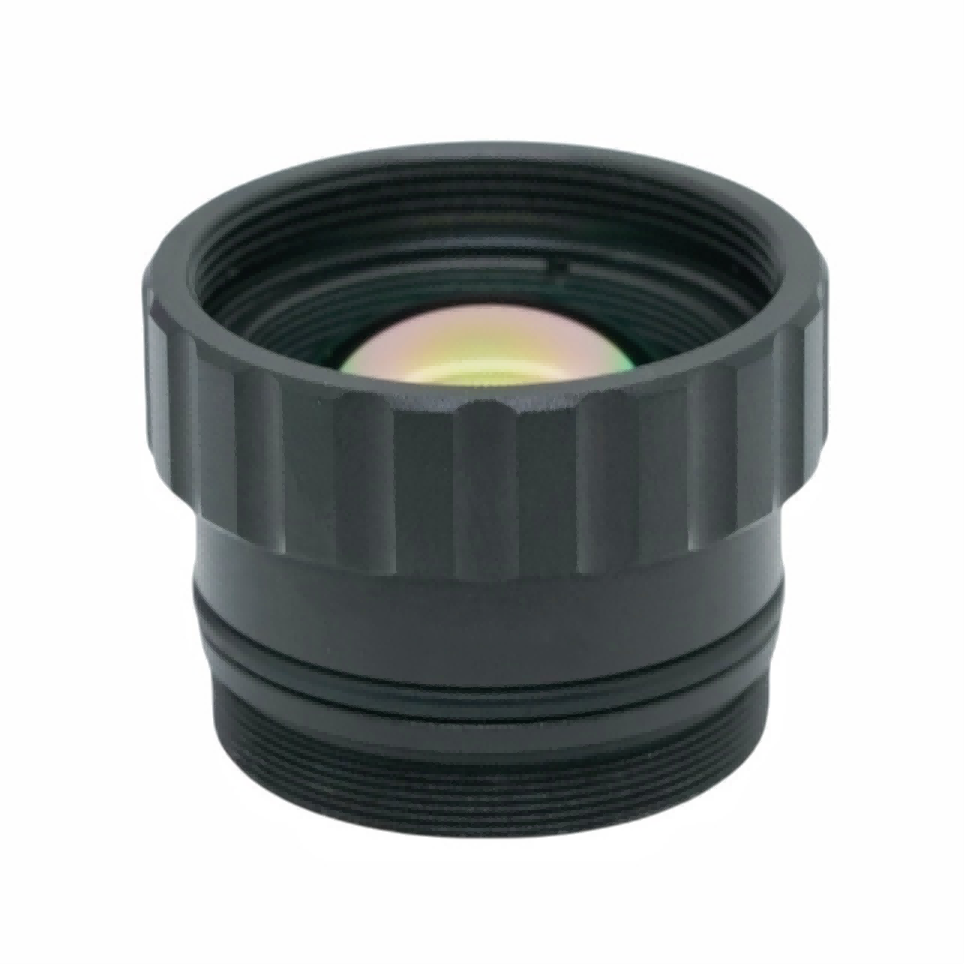

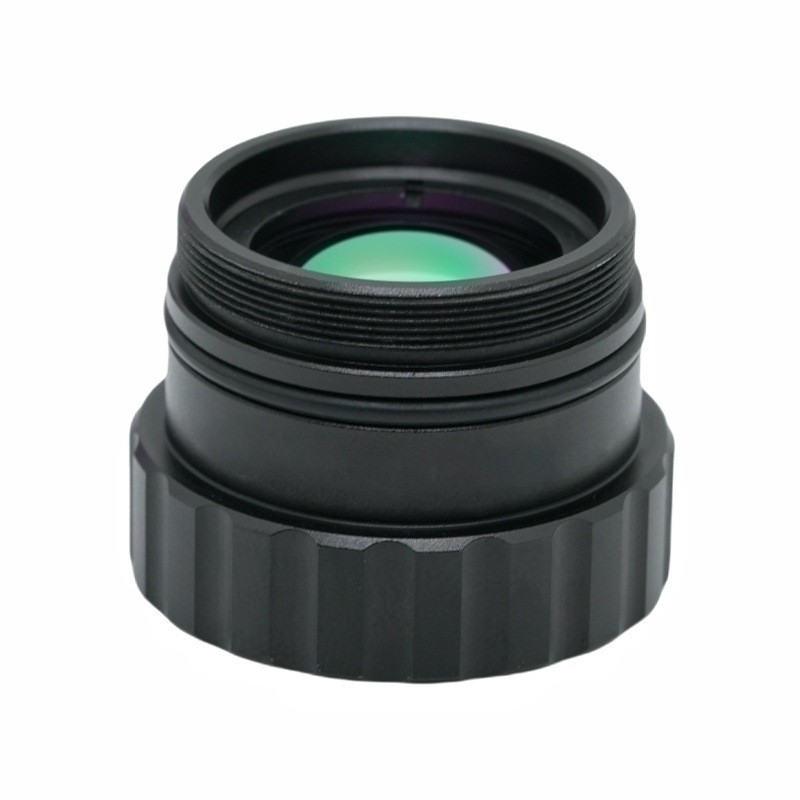

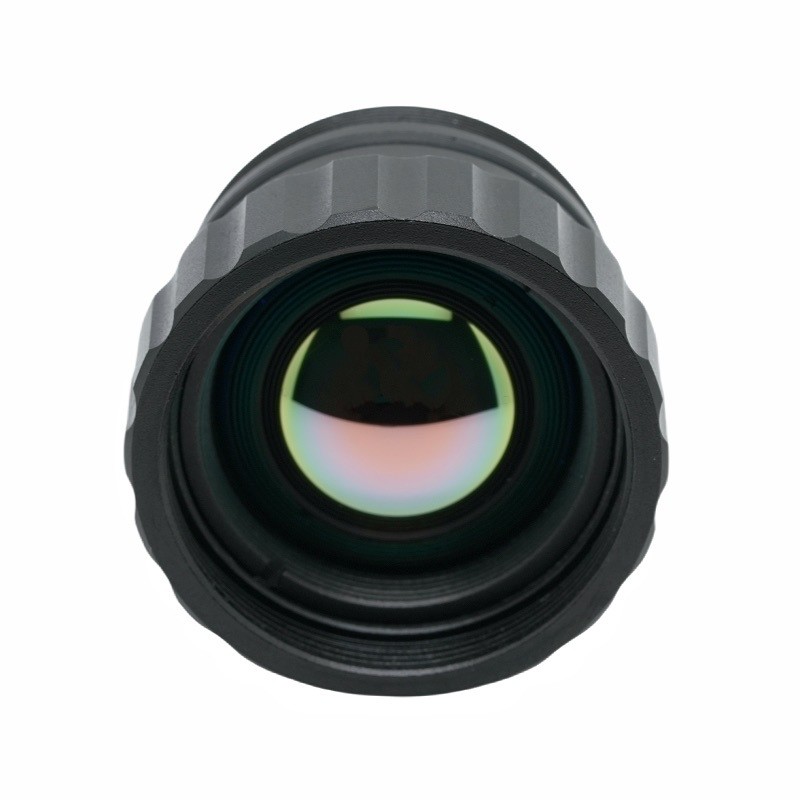

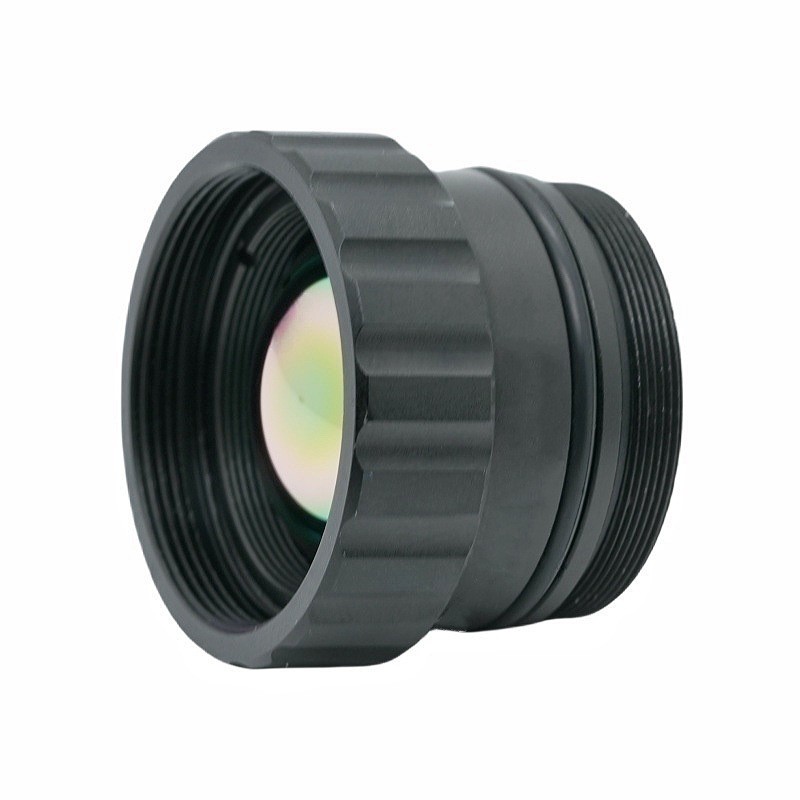

وصف المنتجعدسة 19 ملم F1.0 M22 12um AR عدسة تصوير حراري بالأشعة تحت الحمراء طويلة الموجة
عدسة بوشي هي شركة رائدة في تصنيع وتوريد وتصدير عدسة M12 القياسية في الصين. الالتزام بالسعي لتحقيق الجودة المثالية للمنتجات، بحيث نالت عدسة M12 القياسية لدينا رضا العديد من العملاء. إن التصميم الفائق والمواد الخام عالية الجودة والأداء العالي والأسعار التنافسية هي ما يريده كل عميل، وهذا أيضًا ما يمكننا أن نقدمه لك. سوف نقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.

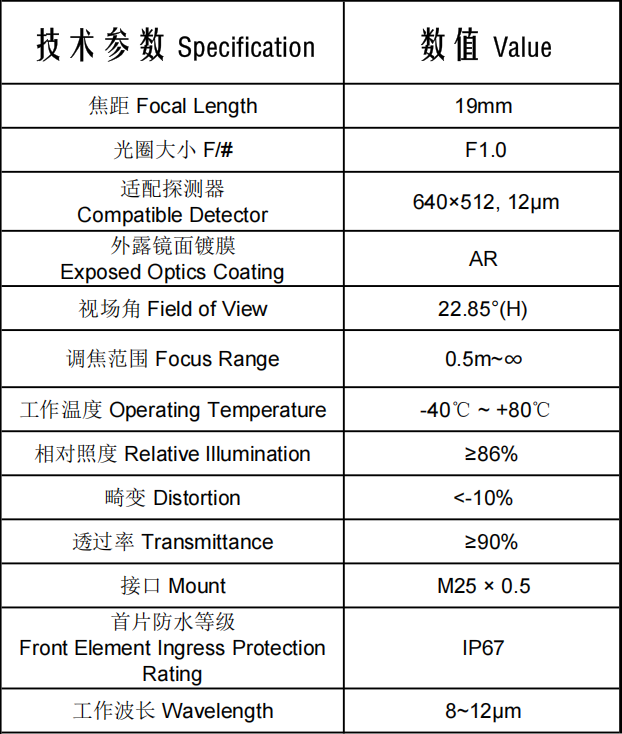

I. التفسير التفصيلي للمعايير الأساسية

1. تحليل متعمق للمعلمات

1. الطول البؤري 19 ملم، وفتحة عدسة كبيرة جدًا F1.0

F1.0 عبارة عن فتحة كبيرة نادرة بين عدسات LWIR، مما يوفر تدفقًا ضوئيًا أعلى بكثير من موديلات F1.4/F1.8 التقليدية ويحسن بشكل كبير نسبة الإشارة إلى الضوضاء لمصادر الحرارة الخافتة ذات درجات الحرارة المنخفضة.

يعمل الطول البؤري الذي يبلغ طوله 19 ملم على تضييق مجال الرؤية وتكبير الأهداف البعيدة، وهو متخصص في قياس درجة الحرارة الدقيقة على مسافة طويلة والمراقبة التي تتطلب التعرف الواضح على التفاصيل.

2. الطول الموجي للتشغيل: 8 ~ 12μm

نافذة نقل جوية قياسية للأشعة تحت الحمراء طويلة الموجة، متوافقة مع نوى الكاميرا الحرارية لأكسيد الفاناديوم غير المبردة للتصوير الحراري وقياس درجة حرارة الأجسام البشرية والمعدات والآلات الكهربائية.

3. كاشف متوافق: 640×512، مسافة بكسل 12 ميكرومتر

يطابق نوى الأشعة تحت الحمراء الصناعية غير المبردة السائدة من Guide وHikvision وDahua وDali وغيرها من الشركات المصنعة. تعمل درجة البكسل البالغة 12 ميكرومتر على موازنة دقة التصوير والتكلفة الإجمالية للمعدات.

4. مجال الرؤية الأفقي: 22.85 درجة

خاصية مجال الرؤية الضيقة: تظهر الأهداف أكبر على مسافات مراقبة متساوية، مما يكشف عن تفاصيل حرارية دقيقة من بعيد. مُحسّن للمراقبة لمسافات طويلة ذات النقاط الثابتة بدلاً من التغطية البانورامية واسعة النطاق.

5. نطاق التركيز: 0.5 م ~ ∞

تتيح مسافة التركيز البؤري الدنيا البالغة 0.5 متر إجراء فحص عن قرب للمكونات الصغيرة، بينما يدعم التركيز اللامتناهي الدوريات طويلة المدى، التي تغطي كلاً من الاختبار الحراري للمكونات الدقيقة والفحص عن بعد لمنطقة كبيرة في عدسة واحدة.

2. مقاييس جودة الصورة الأساسية

1.AR طلاء مضاد للانعكاس على البصريات المكشوفة + النفاذية ≥90%

طلاء مخصص مضاد للانعكاس مُحسّن لنطاق 8-12 ميكرومتر. يتفوق نفاذية الموجة الكاملة بنسبة ≥90% على متوسط ​​الصناعة الذي يبلغ 70%~85%، مما يزيد من التقاط طاقة الأشعة تحت الحمراء لاكتشاف البقع الحرارية الخافتة، مع الحد الأدنى من الوهج والصور الشبحية تحت الضوء المكثف.

2. الإضاءة النسبية ≥86%

تحتفظ زوايا الصورة بنسبة 86% من السطوع المركزي مع انخفاض طفيف في سطوع الحافة. يزيل الإطار الموحد أخطاء قراءة درجة الحرارة عند الحواف ويتجنب ارتفاع الضوضاء الناتج عن سطوع البرامج القسري للمناطق الطرفية أثناء المسح الضوئي لمساحة كبيرة.

3. التشويه <-10%

تشير القيمة السالبة إلى تشويه البرميل، وهي مقايضة شائعة لعدسات الأشعة تحت الحمراء ذات مجال الرؤية الطويل والضيق. إنه يضحي بخط هندسي طفيف لتحقيق نفاذية فائقة وإضاءة نسبية. تم تحسين هذه العدسة للكشف عن درجة الحرارة وتحديد الهدف، وليس لقياس الأبعاد عالي الدقة.

3. التصميم البيئي والميكانيكي

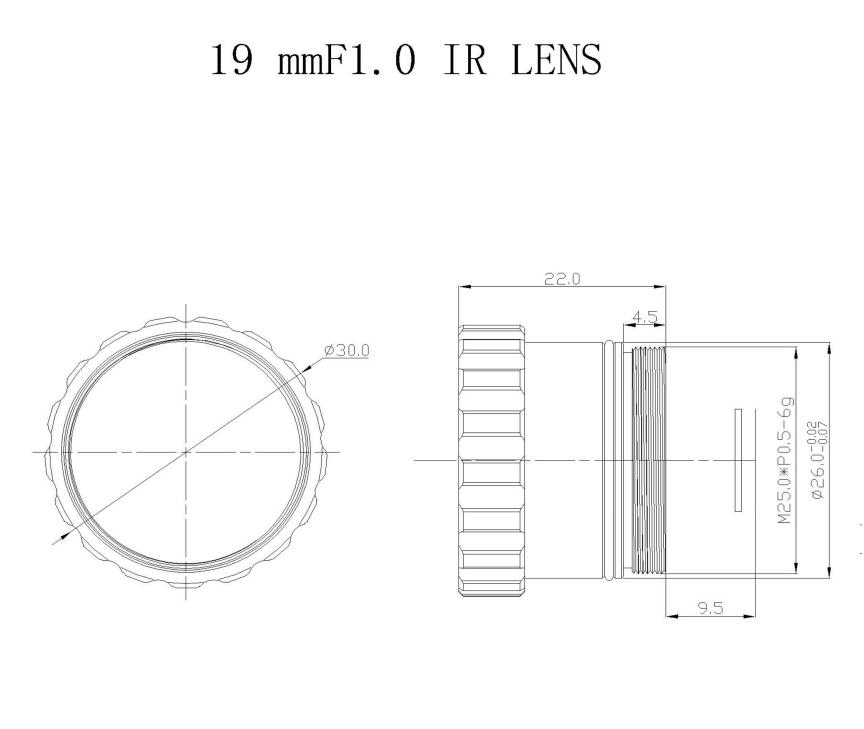

1. جبل: M25 × 0.5

واجهة مترابطة قياسية مخصصة لعدسات الأشعة تحت الحمراء طويلة التركيز، مما يوفر تكاملًا سلسًا مع جميع نوى الكاميرا الحرارية ذات الموجة الطويلة بدقة 640 بكسل.

2. تصنيف حماية دخول العنصر الأمامي: IP67

حماية مدمجة ضد الغبار والماء لعنصر العدسة الأمامية. ويمكن نشره في الهواء الطلق دون نوافذ حماية إضافية، مما يقاوم رذاذ المطر والعواصف الرملية مع تبسيط التصميم الهيكلي للأجهزة الخارجية.

3. درجة حرارة التشغيل: -40 درجة مئوية ~ +80 درجة مئوية

نطاق واسع للغاية لتحمل درجات الحرارة يغطي فصول الشتاء الشمالية شديدة البرودة وحرارة الصيف الحارقة والورش الصناعية ذات درجات الحرارة العالية. فهو يحافظ على تركيز ثابت وطلاء سليم دون انفصال أو إلغاء التركيز في ظل تقلبات درجات الحرارة الشديدة للتشغيل على مدار العام على مدار الساعة.

ثانيا. مزايا الأداء الأساسية

الميزة الأولى: نقل ضوء الأشعة تحت الحمراء الرائد في فئته: فتحة عدسة كبيرة F1.0 + نفاذية عالية جدًا بنسبة ≥90%

يصل عدد قليل من عدسات الأشعة تحت الحمراء طويلة التركيز ذات المواصفات المكافئة إلى نفاذية 90%. ومن خلال دمجها مع فتحة F1.0 الكبيرة جدًا، فإنها توفر حساسية رائدة في الصناعة لاكتشاف مصادر الحرارة الخافتة بعيدة المدى مثل ارتفاع درجة حرارة الأسلاك البسيطة وارتفاع درجة حرارة المعدات المخفية، مع تصوير واضح للأهداف ذات درجات الحرارة المنخفضة.

الميزة 2: توحيد الإطار الفائق للحصول على قراءات دقيقة لدرجة حرارة الحافة

تعمل الإضاءة النسبية العالية جدًا بنسبة ≥86% على تقليل توهين السطوع في زوايا الصورة. عند مسح مجموعات كبيرة من المعدات مثل الألواح الكهروضوئية وخزائن المفاتيح، تظل قيم درجة الحرارة عند حواف الإطار ثابتة دون انحراف واضح.

الميزة 3: التركيز ثنائي النطاق لسيناريوهات الماكرو والمسافات الطويلة

تتيح قدرة التركيز البؤري القريب بمقدار 0.5 متر الفحص الحراري للوحات الدوائر ومحطات الأسلاك الصغيرة والمحامل، بينما يدعم التركيز اللانهائي للمسافات الطويلة الدوريات التي تمتد لعدة كيلومترات. تفي العدسة الواحدة باختبار المكونات الدقيقة الدقيق وفحص النقاط الثابتة عن بعد.

الميزة 4: متانة خارجية في جميع الأحوال الجوية واستقرار في درجة الحرارة على نطاق واسع

تسمح حماية العدسة الأمامية IP67 المقترنة بدرجة حرارة تشغيل واسعة -40~+80 درجة مئوية بالنشر المباشر في البيئات القاسية بما في ذلك المناجم والمحطات الفرعية والبرية والأنفاق، مع عدم وجود خطر انحراف التركيز البؤري أو تقشير الطلاء تحت درجات الحرارة القصوى.

الميزة 5: مجال رؤية ضيق للتركيز البؤري الطويل للحصول على تفاصيل مكبرة للمسافات الطويلة

بالمقارنة مع العدسات الأقصر مقاس 13 مم، يوفر الطول البؤري 19 مم ومجال الرؤية الضيق 22.85 درجة تكبيرًا أعلى للهدف على نفس المسافة، وهو مثالي لتحديد العيوب الحرارية الصغيرة بما في ذلك العوازل التالفة وخيوط الأسلاك المكسورة والنقاط الساخنة للمعدات الدقيقة من مسافة بعيدة.

ثالثا. مجالات التطبيق المستهدفة

1. فحص شبكة الطاقة (التطبيق الأساسي)

· قياس درجة الحرارة لمسافات طويلة لخطوط وأعمدة نقل الجهد العالي: يعمل الطول البؤري الطويل البالغ 19 مم على تكبير العوازل ومفاصل الأسلاك على بعد آلاف الأمتار، بينما تلتقط النفاذية العالية F1.0 عيوب السخونة الباهتة. حماية IP67 وتحمل درجات الحرارة الواسعة تتكيف مع المحطات الفرعية الجبلية الخارجية.

· اكتشاف النقاط الساخنة للوحة الكهروضوئية: تضمن الإضاءة النسبية العالية قراءات دقيقة لدرجة الحرارة عبر حواف اللوحة، كما تكتشف النفاذية ≥90% النقاط الساخنة الخافتة للبطارية.

· الاختبار الحراري الدقيق للمفاتيح الكهربائية والمحولات ذات الجهد العالي: الحد الأدنى للتركيز 0.5 متر يدعم المسح عن قرب لشذوذات درجة الحرارة المخفية على المكونات الكهربائية المدمجة.

2. الصيانة التنبؤية للمعدات الصناعية الدقيقة

· المراقبة عن بعد للمحركات والمحامل والآلات المعدنية: تتحمل درجات الحرارة المحيطة التي تصل إلى +80 درجة مئوية لمسح خطوط الإنتاج الكاملة من بعيد والتنبيه المسبق بفشل ارتفاع درجة الحرارة.

· فحص المكونات الإلكترونية وخزائن بطاريات تخزين الطاقة: يركز التركيز الكلي بمقدار 0.5 متر على التشوهات الحرارية الدقيقة على لوحات الدوائر وخلايا البطارية.

· دورية تسرب الحرارة لخطوط الأنابيب الكيميائية وصهاريج التخزين لمسافات طويلة: تقوم بمسح مسارات خطوط الأنابيب الكاملة عن بعد للكشف عن أضرار العزل الطفيفة ونقاط فقدان الحرارة.

3. الأمن الخارجي طويل المدى ومراقبة الحدود

· الإنذار المبكر بمحيط النقاط الثابتة لحقول النفط والمناجم والمجمعات الصناعية: يتم تثبيت مجال الرؤية الضيق على التلال البعيدة والجدران الحدودية لاكتشاف الأفراد والمركبات المتطفلين من خلال بصماتهم الحرارية.

·رؤية ليلية في جميع الأحوال الجوية للدفاع عن الحدود والسواحل: مقاومة درجات الحرارة المنخفضة -40 درجة مئوية تناسب البرية المتجمدة، وتوفر حماية IP67 تصويرًا مستقرًا خلال المطر والثلج والعواصف الرملية.

4. مراقبة النقل بالسكك الحديدية والمركبات بالأشعة تحت الحمراء

· الفحص الحراري لمسافات طويلة لأسلاك الاتصال بالسكك الحديدية عالية السرعة: يعمل الطول البؤري الطويل على تكبير الكابلات العلوية لاكتشاف ارتفاع درجة الحرارة على خطوط الاتصال وأجهزة تحديد المواقع؛ تقاوم العدسة الأمامية الضباب والغبار من بيئات الأنفاق دون تعفير.

· اختبار درجة الحرارة عن بعد للقضبان الفولاذية والمثبتات، بالإضافة إلى مساعدة الرؤية الليلية ذات التركيز الطويل للأنظمة الموجودة على متن الطائرة.

5. الوقاية من حرائق الغابات ومراقبة الموارد الطبيعية

مراقبة حرائق الغابات عبر وحدات الإمالة الأرضية أو الطائرات بدون طيار: تحدد الحرائق المبكرة المخبأة في الغابة على بعد عدة كيلومترات. تلتقط النفاذية العالية مصادر الحريق الخافتة ذات درجات الحرارة المنخفضة للإنذار المبكر بحرائق الغابات المتقدمة.

6. فحص الطوارئ للمعدات الخاصة

المراقبة الحرارية لمسافات طويلة لمشاهد الحرائق، وفحص المخاطر المخفية لدرجات الحرارة العالية في المستودعات الكبيرة، والمراقبة الحرارية عن بعد لآلات الموانئ الثقيلة.

رابعا. شرح مقايضة المنتج (ملاحظة التقييد)

إن التشوه الكبير في الأسطوانة (<-10%) يجعل هذه العدسة غير مناسبة للتطبيقات التي تتطلب قياس أبعاد عالي الدقة أو رسم خرائط هندسية. ويعطي تصميمه البصري الأولوية للنفاذية وتوحيد الحواف وحساسية الكشف عن درجة الحرارة لمسافات طويلة، وهو مُحسّن تمامًا للقياس الحراري وسيناريوهات التعرف على الهدف.

يمكن تثبيت عدسة Starlight الخاصة بنا في كاميرا الويب المنزلية الذكية وكاميرا الذكاء الاصطناعي.

عدسة 19 ملم F1.0 M22 12um AR عدسة تصوير حراري بالأشعة تحت الحمراء طويلة الموجة عدسة Starlight لمراقبة الأمان، عدسة واجهة مترابطة M12 قياسية، مع 2.0 F/NO، وهيكل 6G، وخفيفة الوزن أكثر، وفعالة من حيث التكلفة! إذا كنت مهتمًا بعدسة Starlight القياسية الخاصة بنا، فيمكنك استشارتنا الآن، وسنقوم بالرد عليك في الوقت المناسب!

المنتج لديه الخصائص المحددة التالية:

1. ميزات المنتج: مصنوعة من جميع المواد البلاستيكية، مع ضمان جودة المنتجات، يمكننا أن نقدم للعملاء سعر شراء أقل..

2. مزايا المنتج: زاوية كبيرة، حجم صغير، عمق واسع النطاق.

نحن ننتظر بفارغ الصبر عملية الشراء الخاصة بك ونتطلع إلى تزويدك بأفضل تجربة تعاون وتعاون تجاري أعمق.
