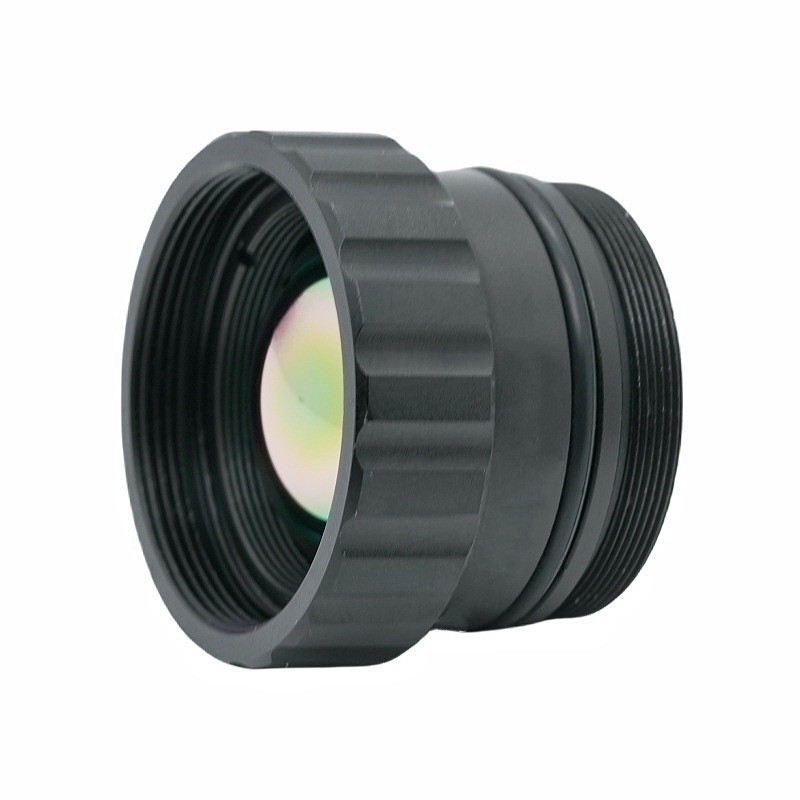

عدسة تصوير حراري بطول بؤري 19 ملم

مقدمة موجزة عن المنتج

تعد هذه العدسة الحرارية التي تعمل بالأشعة تحت الحمراء F1.0 مقاس 19 مم والتي طورتها BOSHI Optical Technology مكونًا بصريًا عالي الأداء مصممًا لأنظمة التصوير الحراري بالأشعة تحت الحمراء طويلة الموجة التي تعمل ضمن نطاق الطول الموجي 8-12 ميكرومتر. تدعم عدسة الأشعة تحت الحمراء مقاس 19 مم أجهزة الكشف عن الأشعة تحت الحمراء مقاس 640×512,12 ميكرومتر، وتحقق توازنًا دقيقًا بين مجال الرؤية الأفقي المعتدل والقدرة الرائعة على جمع الضوء. تم تصنيع عدسة الأشعة تحت الحمراء ذات الموجة الطويلة هذه بواسطة تقنية BOSHI البصرية، وهي تطبق طلاء AR على جميع الأسطح البصرية المكشوفة وتوفر بنية مقاومة للماء للعنصر الأمامي IP67 للتعامل مع الظروف القاسية الخارجية المعقدة. ويتميز بتركيز قابل للتعديل يغطي مسافة 0.5 متر إلى ما لا نهاية ويحافظ على أداء بصري ثابت عبر -40 درجة مئوية إلى +80 درجة مئوية، مما يوفر نفاذية مرضية وإخراج إضاءة نسبي. إنه بمثابة أجهزة بصرية يمكن الاعتماد عليها للمراقبة الصناعية وأمن المحيط بالإضافة إلى الكاميرات الحرارية لقياس درجة الحرارة.

وصف تفصيلي للمنتج

1. تحليل المعلمة

المواصفات البصرية:تأتي عدسة الأشعة تحت الحمراء مقاس 19 ملم بفتحة كبيرة جدًا F1.0، ويمكن أن يصل مجال رؤيتها الأفقي إلى 22.85 درجة، مما يوازن بين مسافة الكشف وقدرة تغطية المشهد بشكل جيد. يقع الطول الموجي التشغيلي على النافذة الجوية للأشعة تحت الحمراء ذات الموجة الطويلة 8-12 ميكرومتر، والتي تعمل كنطاق طيف أساسي للتصوير الحراري السلبي. يمكن لبصريات التصوير الحراري جمع كمية كافية من الأشعة تحت الحمراء لإعادة بناء الصورة.

توافق الكاشف:تم تحسين الهيكل البصري ليناسب دقة 640×512 مع كاشفات الأشعة تحت الحمراء ذات درجة البكسل 12μm. يمكن أن يتطابق بشكل مثالي مع وحدات استشعار Uncooled IR Lens المتوفرة في السوق.

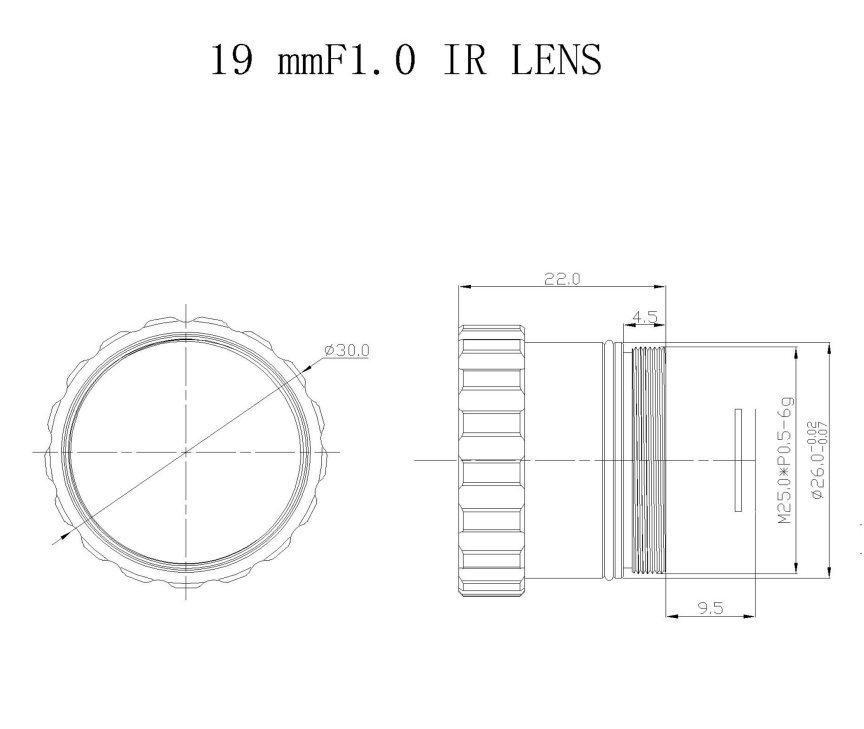

المعلمات الميكانيكية والبيئية:إنها تعتمد هيكل الخيط القياسي M25×0.5 لتسهيل أعمال التركيب والتجميع. يغطي نطاق ضبط التركيز البؤري 0.5 متر إلى ما لا نهاية، ويمكنه تلبية متطلبات المراقبة لكل من الأهداف القريبة المدى والمشاهد البعيدة المدى. يمتد نطاق درجة حرارة العمل من -40 درجة مئوية إلى +80 درجة مئوية، وهو ما يتكيف مع بيئات العمل شديدة البرودة وعالية الحرارة. يحقق المكون البصري الأمامي درجة حماية الدخول IP67 لمقاومة تسرب الغبار والماء في الهواء الطلق.

مؤشرات الجودة البصرية: تعتمد الأسطح البصرية المكشوفة معالجة طلاء AR. يمكن أن تحقق النفاذية الإجمالية لعدسة الأشعة تحت الحمراء ذات الموجة الطويلة ما لا يقل عن 90 بالمائة. تظل الإضاءة النسبية أعلى من 86 بالمائة. يتم التحكم في قيمة التشويه بأقل من 10 بالمائة لضمان أداء هندسة التصوير.

2. مزايا الأداء

1. مجموعة الضوء المتفوقة:تعمل بنية الفتحة الكبيرة جدًا F1.0 على رفع كفاءة استقبال فوتونات الأشعة تحت الحمراء بشكل كبير. عندما تكون إشارة الإشعاع الحراري ضعيفة، لا تزال الكاميرات الحرارية المجهزة بعدسة الأشعة تحت الحمراء مقاس 19 مم قادرة على إخراج صور واضحة متباينة لدرجة الحرارة.

2. الكفاءة البصرية العالية:يتعاون AR Coating مع مجموعة العدسات البصرية لتقليل فقدان طاقة الأشعة تحت الحمراء. النفاذية الشاملة تبقى فوق 90 ​​بالمائة. تحافظ الإضاءة النسبية التي تزيد عن 86 بالمائة على سطوع الصورة موحدًا من مركز الصورة نحو الحواف، وتتجنب بشكل فعال ظاهرة الزاوية المظلمة في صورة التصوير.

3. القدرة على التكيف مع البيئة القاسية:تحقق العدسة الأمامية مستوى حماية IP67، الذي يمنع غزو الغبار وتآكل المياه. نطاق درجة حرارة العمل الواسع يمنع الانجراف الحراري البصري بشكل فعال. تقوم تقنية BOSHI الضوئية بإجراء تحقق صارم من القدرة على التكيف مع درجة الحرارة لبصريات التصوير الحراري، لذلك يمكن الحفاظ على أداء التصوير المستقر في ظل التغير المتكرر في درجات الحرارة.

4.تعديل التركيز المرن:نطاق التركيز من 0.5 متر إلى ما لا نهاية يدعم التبديل السلس بين فحص الهدف من مسافة قصيرة ومهام المراقبة طويلة المدى. يمكن للمستخدمين إنهاء ضبط التركيز وفقًا لمتطلبات مسافة الكائن الفعلية.

5. تشويه يمكن السيطرة عليه:يبقى مؤشر التشويه أقل من 10 بالمائة. فهو يقلل من التشوه الهندسي للصور الناتجة، ويرفع دقة القياس لسيناريوهات التطبيق ذات الصلة بقياس درجة الحرارة.

6. واجهة موحدة:يمكن للخيط القياسي M25×0.5 أن يحقق الإرساء السريع والتكامل مع معظم مجموعات الكاميرات الحرارية بالأشعة تحت الحمراء غير المبردة السائدة في السوق. فهو يقلل من عبء عمل التعديل المخصص لمتكاملي النظام.

3. مجال التطبيق

1. أمن المحيط ومراقبة الحدود:يعد المنتج البصري الأمني ​​أحد اتجاهات المنتجات الرئيسية للتكنولوجيا البصرية BOSHI. يمكن تركيب عدسة الأشعة تحت الحمراء غير المبردة هذه على كاميرات المراقبة الحرارية الخارجية. يقوم بتنفيذ كشف الدخيل طوال اليوم دون مساعدة الضوء المرئي. تتضمن سيناريوهات الاستخدام النموذجية مراقبة السياج المحيط بالمصنع، وحماية حدود المنتزهات، وأعمال التفتيش على الحدود.

2.الصيانة التنبؤية الصناعية:يمكن تجميع عدسة الأشعة تحت الحمراء مقاس 19 مم هذه على معدات الفحص الحراري. يمكن للموظفين الاستفادة منه لاكتشاف أخطاء السخونة الزائدة في منشآت الطاقة والمحامل الميكانيكية والخزائن الكهربائية وأنظمة خطوط الأنابيب. يساعد الاكتشاف المبكر للأخطاء على تجنب الخسارة غير المتوقعة عند إيقاف تشغيل المعدات.

3.أنظمة الوقاية من الحرائق والإنذار المبكر:يمكن نشر عدسة الأشعة تحت الحمراء ذات الموجة الطويلة في مشاريع مراقبة حرائق الغابات وأعمال فحص مخاطر حرائق المستودعات. يمكنه التقاط نقاط درجة حرارة عالية غير طبيعية مسبقًا وتقديم إشارة إنذار مبكر لحوادث الحريق.

4. أنظمة الرؤية الحرارية المثبتة على السيارة:إنه بمثابة عنصر بصري مساعد ليلاً للمركبات الخاصة. في ظل بيئة مظلمة تمامًا أو حالة مناخية شديدة الضباب، تنتهي من أعمال الكشف عن المشاة وعوائق الطريق والحيوانات البرية.

5. الكشف عن الحفاظ على الطاقة في البناء:يمكن مطابقته مع أجهزة التصوير الحراري المحمولة. يقوم العمال بتطبيق بصريات التصوير الحراري للتحقق من حالة فقدان الحرارة لجدار المبنى، وموضع تسرب الهواء، ومشاكل عيوب الطبقة العازلة. ويوفر دعم البيانات لبناء التجديد الموفر للطاقة.

6.حمولات النظام غير المأهولة:يمكن دمج هذا المنتج في أجهزة الطائرات بدون طيار. وتقوم بالمسح الحراري الجوي ومراقبة البيئة ومهام البحث والإنقاذ. يوفر أداء IP67 ضمانًا لتشغيل الطائرات بدون طيار في الهواء الطلق.
