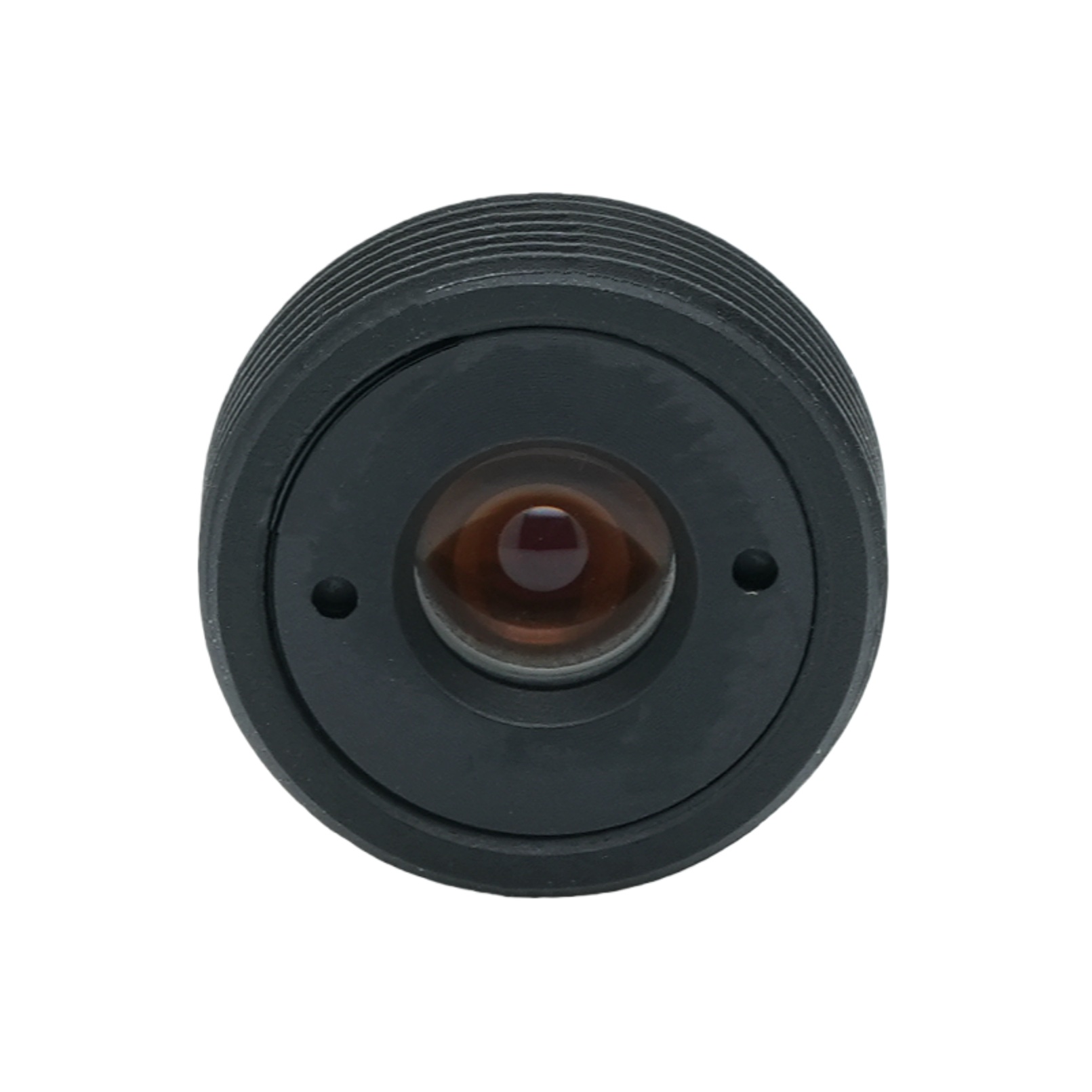

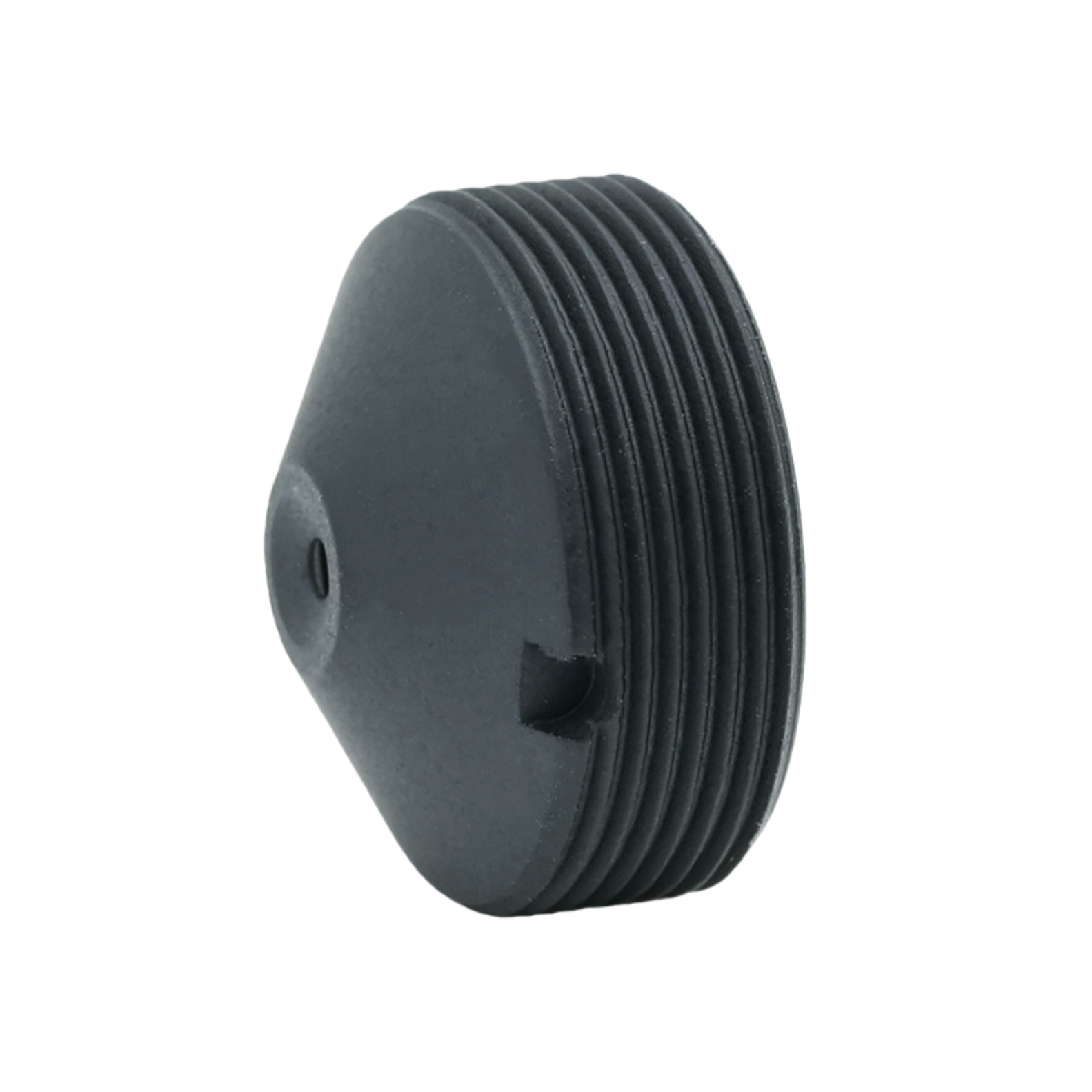

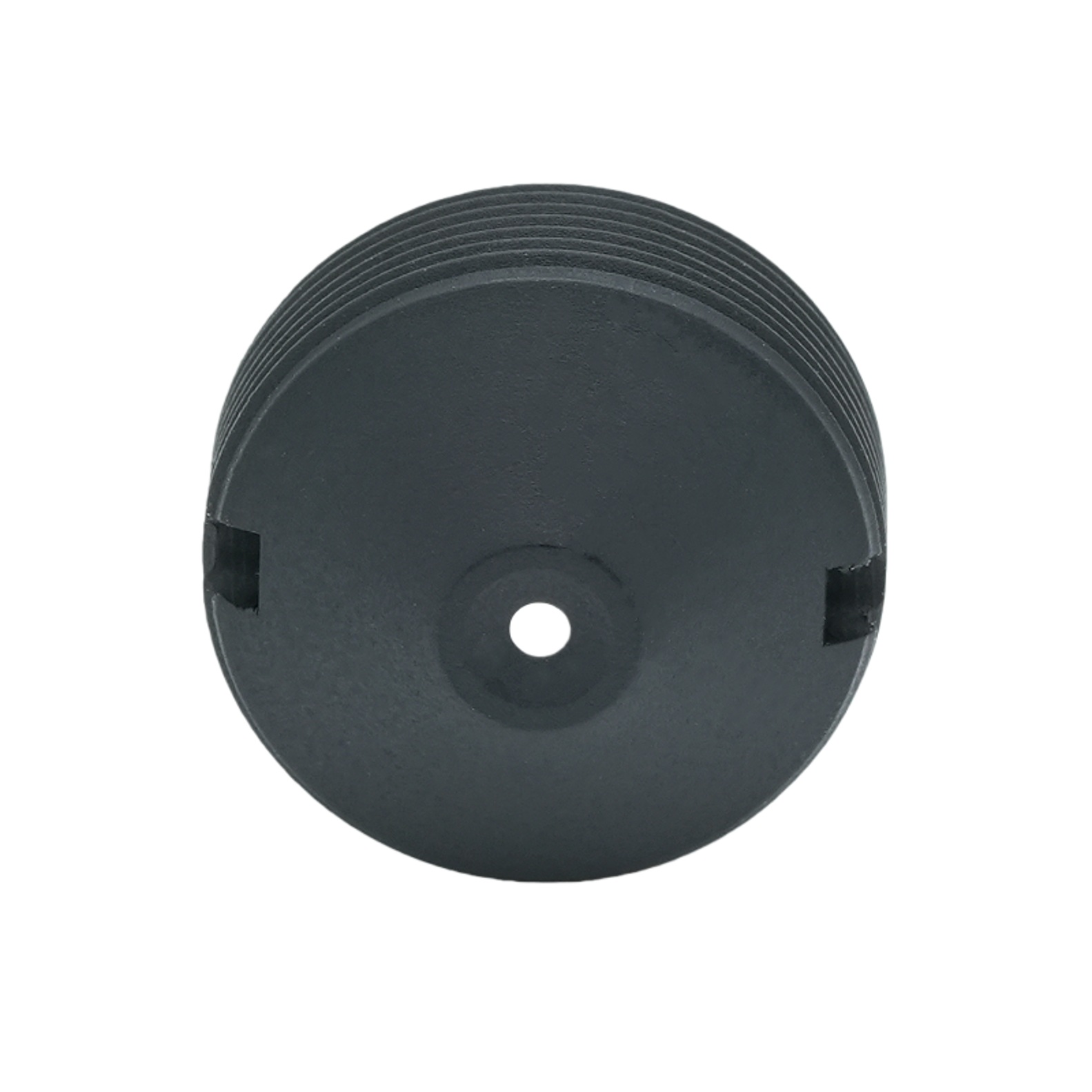

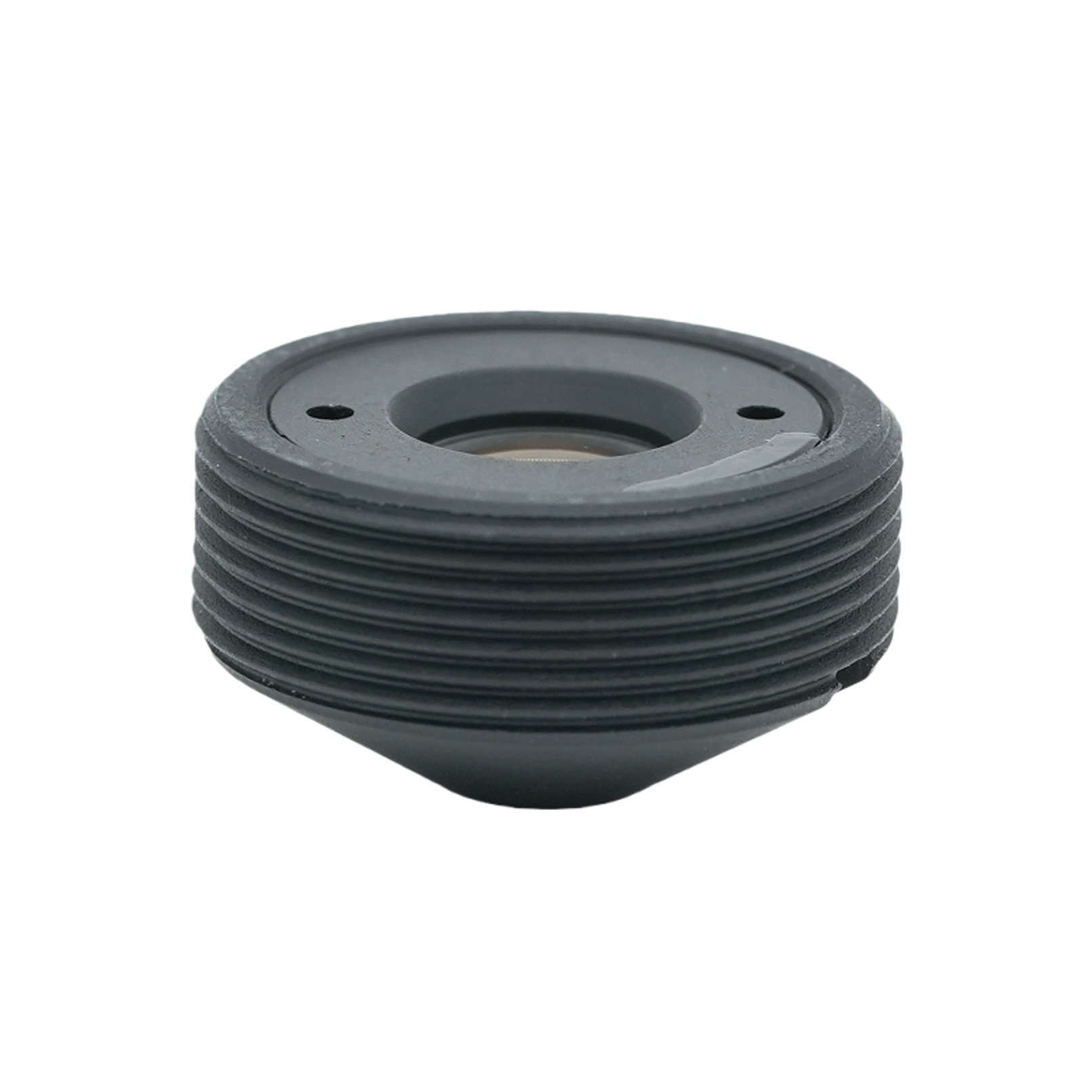

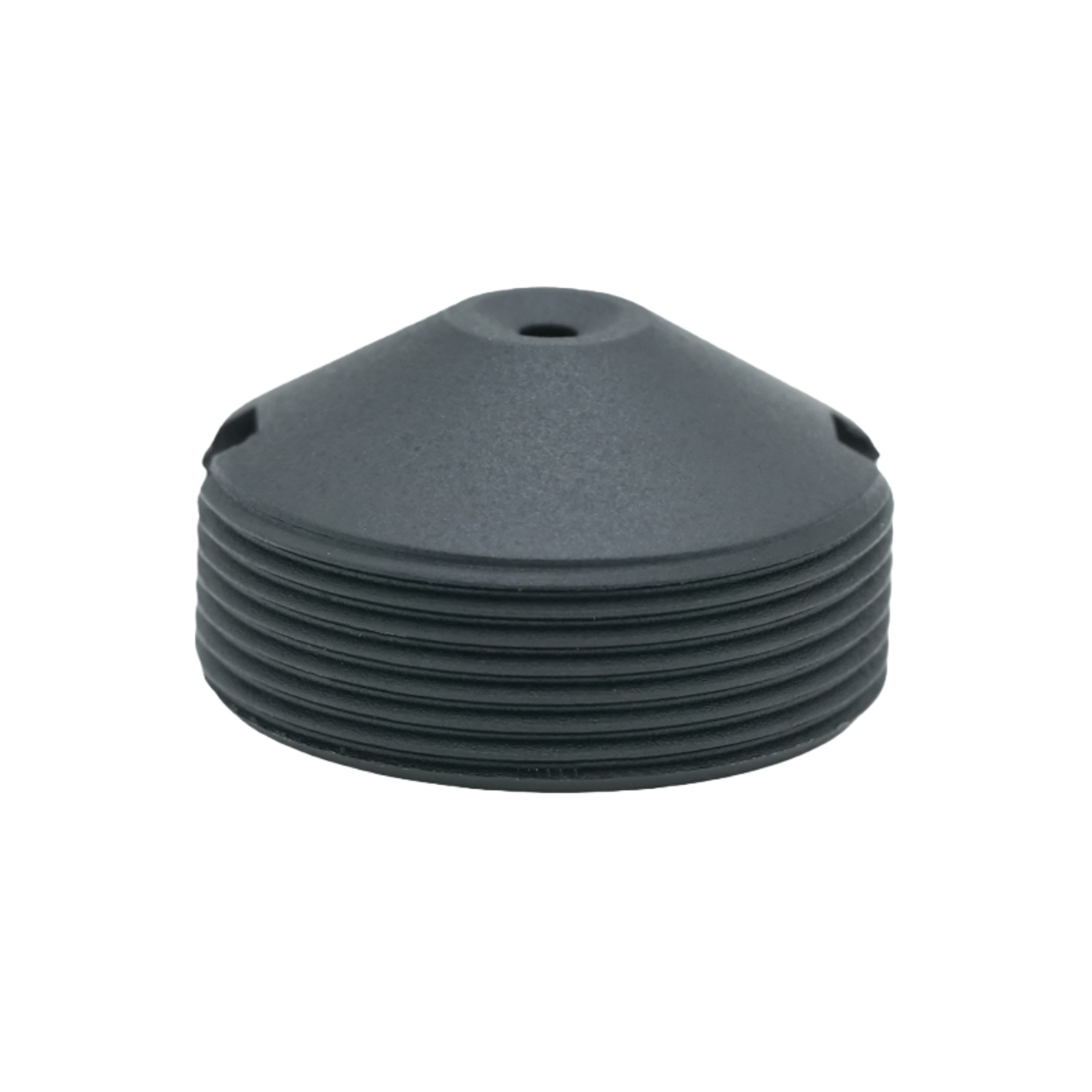

عدسة مخروطية مدببة مقاس 2.9 ملم

موجز المنتج

تقدم تقنية BOSHI الضوئية PL‑02934H‑M12، وهي عدسة ثابتة ذات زاوية واسعة عالية الأداء مصممة لأجهزة استشعار بتنسيق 1/4 بوصة. مع طول بؤري 2.9 ملم وفتحة F3.4 سريعة، توفر هذه العدسة مجال رؤية قطريًا واسعًا يبلغ 119 درجة، مما يجعلها مثالية للتطبيقات التي تتطلب تغطية واسعة للمشهد في المساحات الضيقة. يضمن هيكلها الزجاجي بالكامل (3 عناصر) الثبات الحراري وجودة الصورة المتسقة عبر درجة حرارة واسعة تتميز العدسة بزاوية شعاع رئيسية يمكن التحكم فيها أقل من 6.63 درجة، مما يقلل من تظليل الألوان ويحافظ على دقة الألوان عند إقرانها بمستشعرات CMOS الحديثة. على الرغم من طول المسار الإجمالي المدمج الذي يبلغ 8.9 مم، توفر المسافة البؤرية الخلفية الميكانيكية البالغة 2.46 مم تكاملًا مرنًا مع حوامل M12 القياسية، وقد توازنت بعناية بين التصميم البصري لتحقيق تشويه تلفزيوني بنسبة -14.27% - وهي قيمة نموذجية للعدسات فائقة الاتساع التي يمكن ضبطها رقميًا. تم تصحيحها - وإضاءة نسبية بنسبة 30% عند الحافة، مما يضمن سطوعًا قابلاً للاستخدام حتى في ظروف الإضاءة المنخفضة. تعد هذه العدسة حلاً فعالاً من حيث التكلفة للرؤية المدمجة، وكاميرات الأمان، وأنظمة الرؤية المحيطية داخل السيارة، والفحص الصناعي حيث يكون الطول البؤري 2.9 مم والتغطية الواسعة 119 درجة أمرًا ضروريًا سواء كنت تصمم كاميرا لوحة القيادة أو كاميرا جرس الباب، فإن PL-02934H-M12 توفر الأداء البصري والمتانة الميكانيكية التي توفرها BOSHI Optical. تشتهر التكنولوجيا بالتوافق الكامل مع أجهزة الاستشعار مقاس 1/4 بوصة وواجهات M12.

وصف المنتج التفصيلي

1. تحليل المعلمات البصرية

الطول البؤري (EFL): 2.9 مم ±5% - طول بؤري قصير يتيح منظورًا واسعًا للغاية، وهو أمر بالغ الأهمية لالتقاط مساحات كبيرة من مسافات قريبة. هذا الطول البؤري 2.9 ملم هو المحدد الأساسي للتغطية الزاوية للعدسة.

الفتحة (F/NO): F3.4 ±5% - سرعة معتدلة توازن إنتاجية الضوء مع عمق المجال، مناسبة لكل من البيئات الداخلية والخارجية ذات الإضاءة المتنوعة.

دائرة الصورة وتنسيق المستشعر: دائرة الصورة القصوى Φ4.65 مم، مصممة خصيصًا لأجهزة استشعار 1/4 بوصة (القطر القياسي ~ 4.5 مم). يضمن تنسيق 1/4 بوصة الاستفادة الكاملة من منطقة المستشعر النشطة دون التظليل.

مجال الرؤية: قطري 119 درجة، أفقي 81.6 درجة، عمودي 58 درجة - يوفر مجال الرؤية هذا 119 درجة نافذة واسعة، مما يقلل من عدد الكاميرات اللازمة لتغطية بانورامية كاملة.

تشويه التلفزيون: -14.27% (النوع الأسطواني) - نمط تشويه يمكن التنبؤ به وقابل للتكرار ويمكن تصحيحه بسهولة في البرنامج، مما يتيح إخراجًا مستقيمًا لمهام رؤية الآلة.

زاوية الأشعة الرئيسية (CRA): <6.63° - CRA منخفضة تتوافق مع مصفوفات العدسات الدقيقة للمستشعرات الحديثة، مما يمنع التداخل المتبادل وتغير اللون، خاصة عند حواف المجال البالغة 119 درجة.

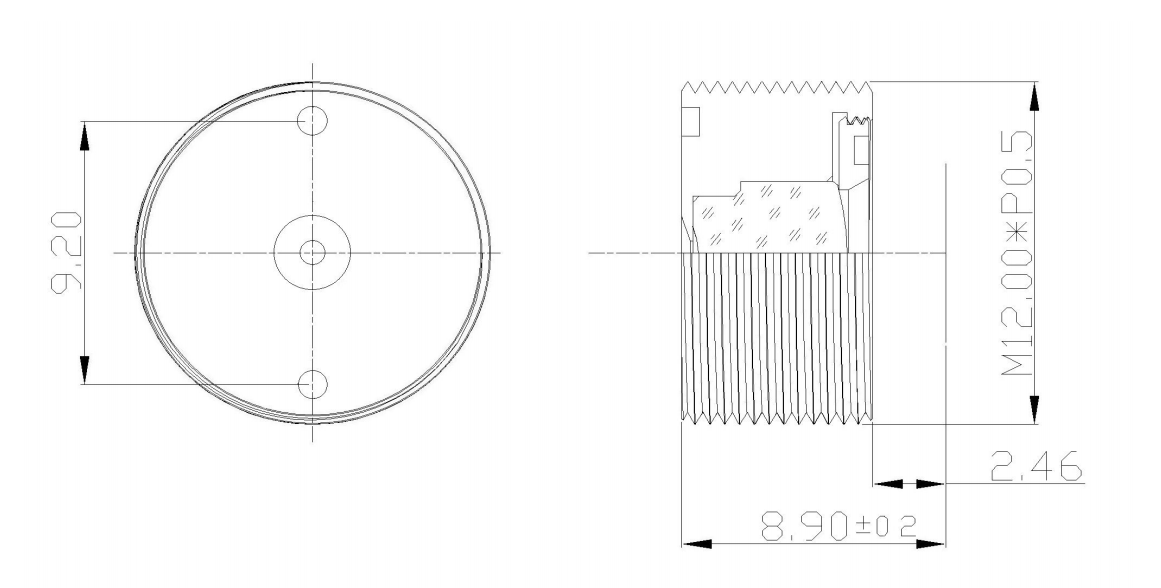

الطول البؤري الخلفي الميكانيكي (BFL): 2.46 مم ±0.2 - يوفر خلوصًا كافيًا لمرشح قطع الأشعة تحت الحمراء أو زجاج الغطاء، مع الحفاظ على بصمة تركيب M12 صغيرة الحجم.

إجمالي طول المسار (TTL): 8.90 مم ±0.3 - شكل جانبي نحيف يسمح بالاندماج في الهياكل ذات المساحة المحدودة.

الإضاءة النسبية: 30.0% - تضمن بقاء سطوع الزوايا مقبولاً، مما يسهل الكشف الموثوق عن الحواف في تطبيقات المراقبة والسيارات.

التركيب: خيط M12 (قياسي) - يوفر تركيبًا ميكانيكيًا سريعًا وتوافقًا واسعًا مع حاملات العدسات المتوفرة في الأسواق.

2. مزايا الأداء

تشويه واسع للغاية ولكنه قابل للتصحيح: يعد تشويه التلفزيون بنسبة -14.27% اختيارًا متعمدًا للتصميم للبصريات ذات الزاوية الواسعة. بدلاً من محاولة التشوه الصفري (مما قد يؤدي إلى زيادة الحجم والتكلفة)، توفر تقنية BOSHI البصرية ملف تعريف تشويه متسق للغاية يمكن تعويضه بالكامل عن طريق معالجة الصور الرقمية، مع الحفاظ على ميزة الطول البؤري 2.9 مم دون التضحية بالدقة المحيطية.

CRA منخفض لتوافق المستشعر: مع زاوية شعاع رئيسية أقل من 6.63 درجة، تعمل العدسة بسلاسة مع مستشعرات 1/4 بوصة تحتوي على فتحات بكسل ضحلة. وهذا يقلل من التظليل وعدم تناسق اللون، مما يضمن أن الصور الملتقطة في مجال الرؤية الكامل 119 درجة تحافظ على توازن اللون الطبيعي من المركز إلى الزاوية.

هيكل زجاجي مستقر حراريًا: يضمن التصميم الزجاجي المكون من 3 عناصر (وليس البلاستيك) تركيزًا ودقة ثابتين على درجات الحرارة من -20 درجة مئوية إلى +70 درجة مئوية، مما يجعله موثوقًا للمراقبة الخارجية والكاميرات داخل السيارة حيث تكون تقلبات درجات الحرارة شائعة.

تكامل مدمج: يتيح حامل TTL وM12 مقاس 8.9 مم إمكانية الاستبدال المباشر لوحدات الكاميرا الموجودة. وتترك المسافة البؤرية الخلفية الميكانيكية البالغة 2.46 ملم مساحة للمرشحات الاختيارية، بينما توفر فتحة F/3.4 عمقًا جيدًا للمجال للأشياء التي تتراوح من 0.3 متر إلى ما لا نهاية، مما يقلل الحاجة إلى آليات التركيز التلقائي.

الإضاءة المتسقة: على الرغم من أن الإضاءة النسبية تبلغ 30%، إلا أن هذا يعد أمرًا نموذجيًا بالنسبة لعدسة بزاوية 119 درجة؛ يمكن تعويض التدحرج التدريجي عن طريق كسب المستشعر أو تصحيح التظليل الرقمي. ويضمن الرقم البؤري المنخفض للعدسة سطوعًا مركزيًا مناسبًا، مما يتيح الحصول على صور قابلة للاستخدام حتى في ظل ظروف 10 لوكس.

3. مجالات التطبيق

المراقبة والأمن: تستفيد الكاميرات المقببة وأجهزة عرض المداخل وشاشات الممرات من مجال الرؤية البالغ 119 درجة لتغطية مناطق واسعة بوحدة واحدة. يعد الطول البؤري 2.9 مم مثاليًا للمراقبة الداخلية حيث يلزم التقاط زوايا الغرفة بدون نقاط عمياء. يعمل حامل M12 على تبسيط عملية التعديل التحديثي في ​​المساكن الأمنية الموجودة.

السيارات والتنقل: تستغل أنظمة الرؤية المحيطية، وكاميرات النقاط العمياء، وكاميرات الرؤية الخلفية للمركبات القطر العريض البالغ 119 درجة للقضاء على المناطق العمياء. يتماشى البناء الزجاجي القوي والأداء البصري المستقر فوق درجة الحرارة مع متطلبات تأهيل السيارات.

الرؤية الآلية والروبوتات: لاكتشاف الأشياء والملاحة وتوجيه الانتقاء والمكان، يتيح التشوه المتوقع للعدسة وانخفاض CRA قياسًا متريًا دقيقًا بعد التصحيح. يسمح جهاز TTL المدمج مقاس 8.9 ملم بالاندماج في حمولات الطائرات بدون طيار أو الماسحات الضوئية المحمولة.

الإلكترونيات الاستهلاكية: تعمل أجراس الأبواب الذكية، وسماعات الواقع الافتراضي/الواقع المعزز، وكاميرات المؤتمرات بزاوية 360 درجة على الاستفادة من توافق المستشعر مقاس 1/4 بوصة ومجال الرؤية الواسع لتقديم تجارب غامرة. وتوفر فتحة العدسة F/3.4 عمقًا كافيًا للمجال للتعرف على الوجه على مسافات مختلفة.

إنترنت الأشياء الصناعي والرؤية المدمجة: بفضل طولها البؤري الثابت وواجهة M12 البسيطة، تعد هذه العدسة مثالية لأنظمة الفحص على خطوط الإنتاج، حيث يمكن للعرض بزاوية 119 درجة فحص لوحات PCB الكبيرة أو أسطح التغليف في إطار واحد. تدعم تقنية BOSHI الضوئية تخصيص البعد البؤري الخلفي الميكانيكي لاستيعاب نظارات غطاء المستشعر المختلفة، مما يزيد من تعدد استخدامات العدسة.

في جميع هذه التطبيقات، تضمن السمات الأساسية - الطول البؤري 2.9 مم، وفتحة F/3.4، وتنسيق مستشعر 1/4 بوصة، ومجال رؤية 119 درجة، وتشوه تلفزيوني منخفض، وزاوية شعاع رئيسية يمكن التحكم فيها، وحامل M12 - أن توفر عدسة BOSHI Optical Technology تصويرًا متسقًا وعالي الجودة بأقل جهد بعد المعالجة. يعد هذا المنتج خيارًا رئيسيًا للمهندسين الذين يبحثون عن التوازن بين التغطية الواسعة والحجم الصغير وكفاءة التكلفة.
