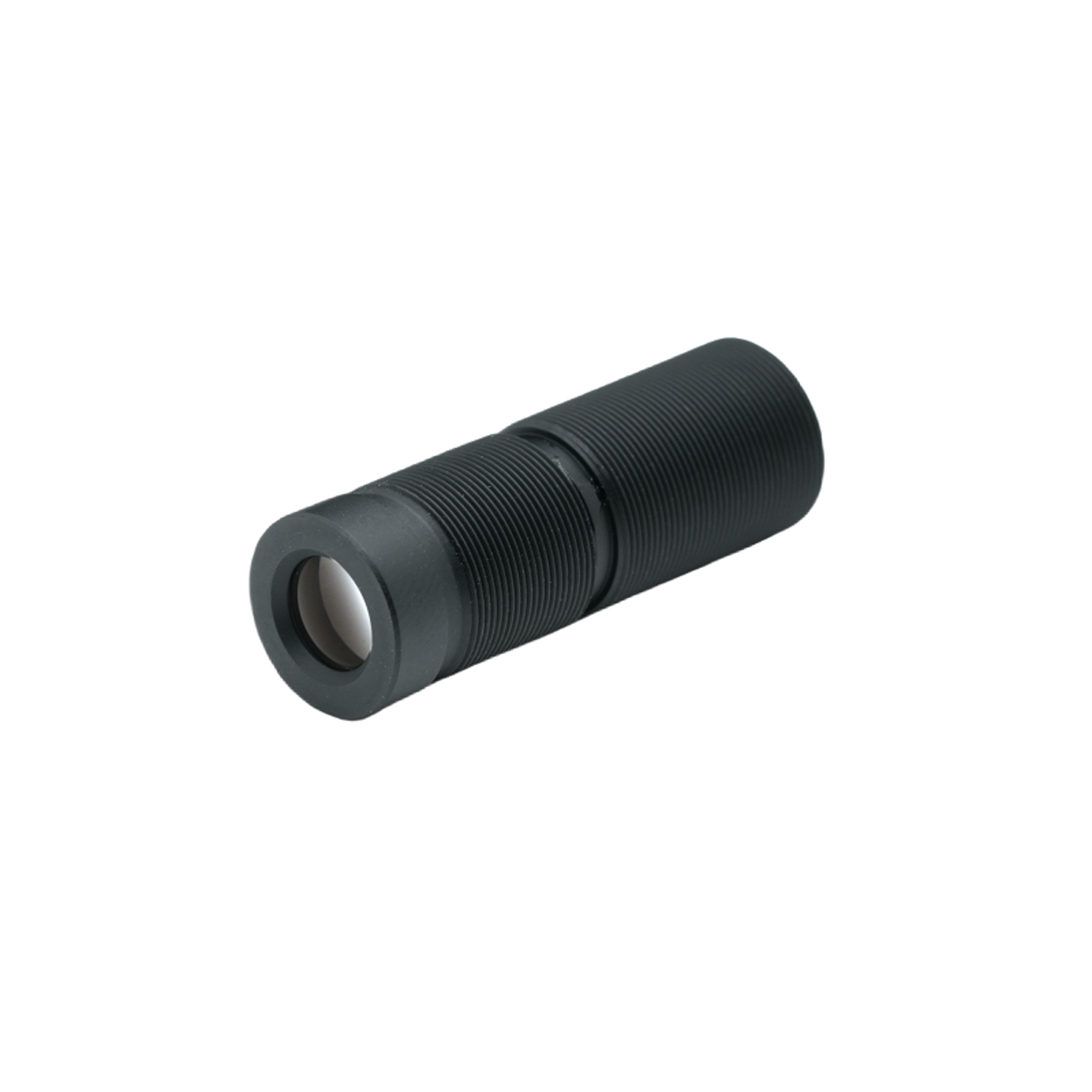

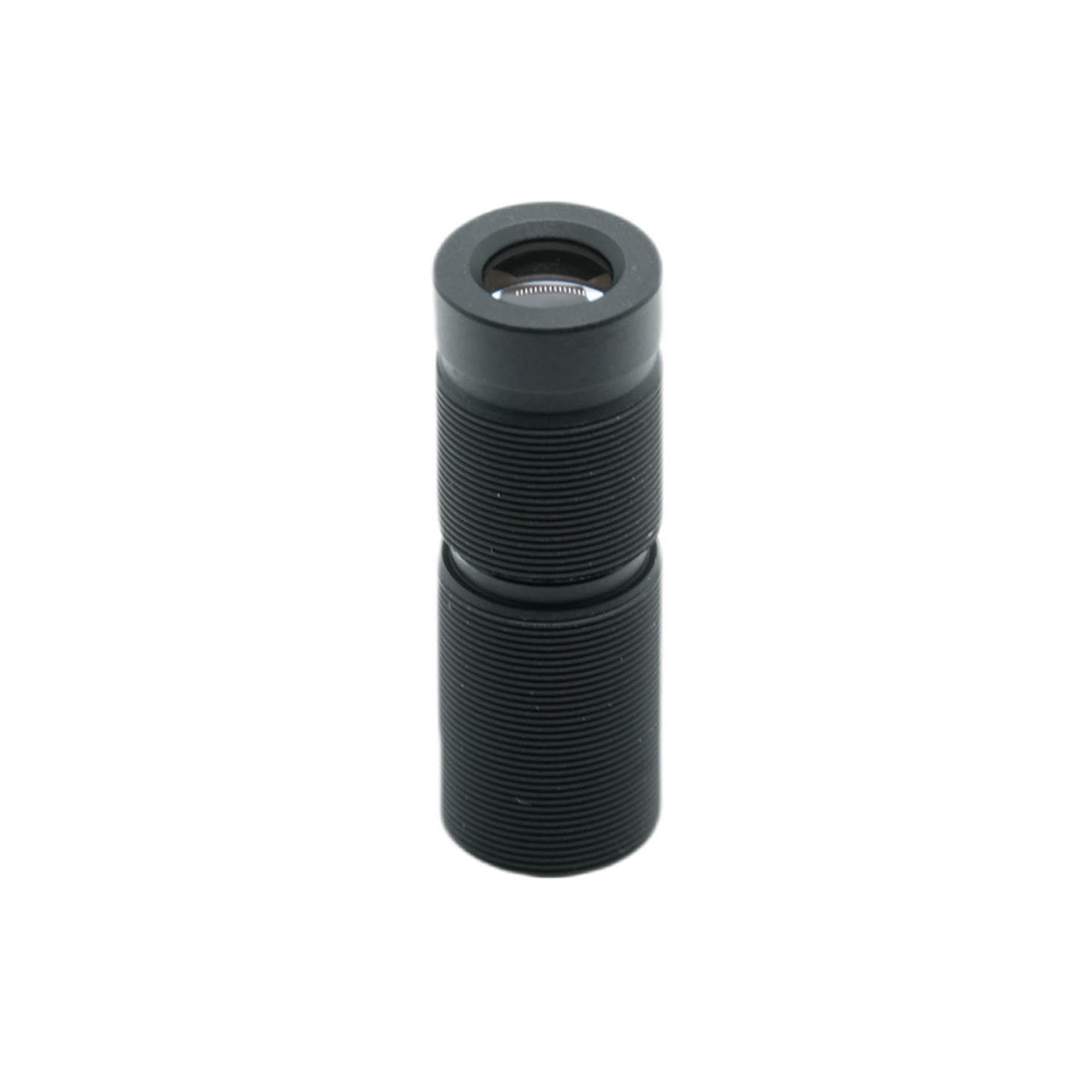

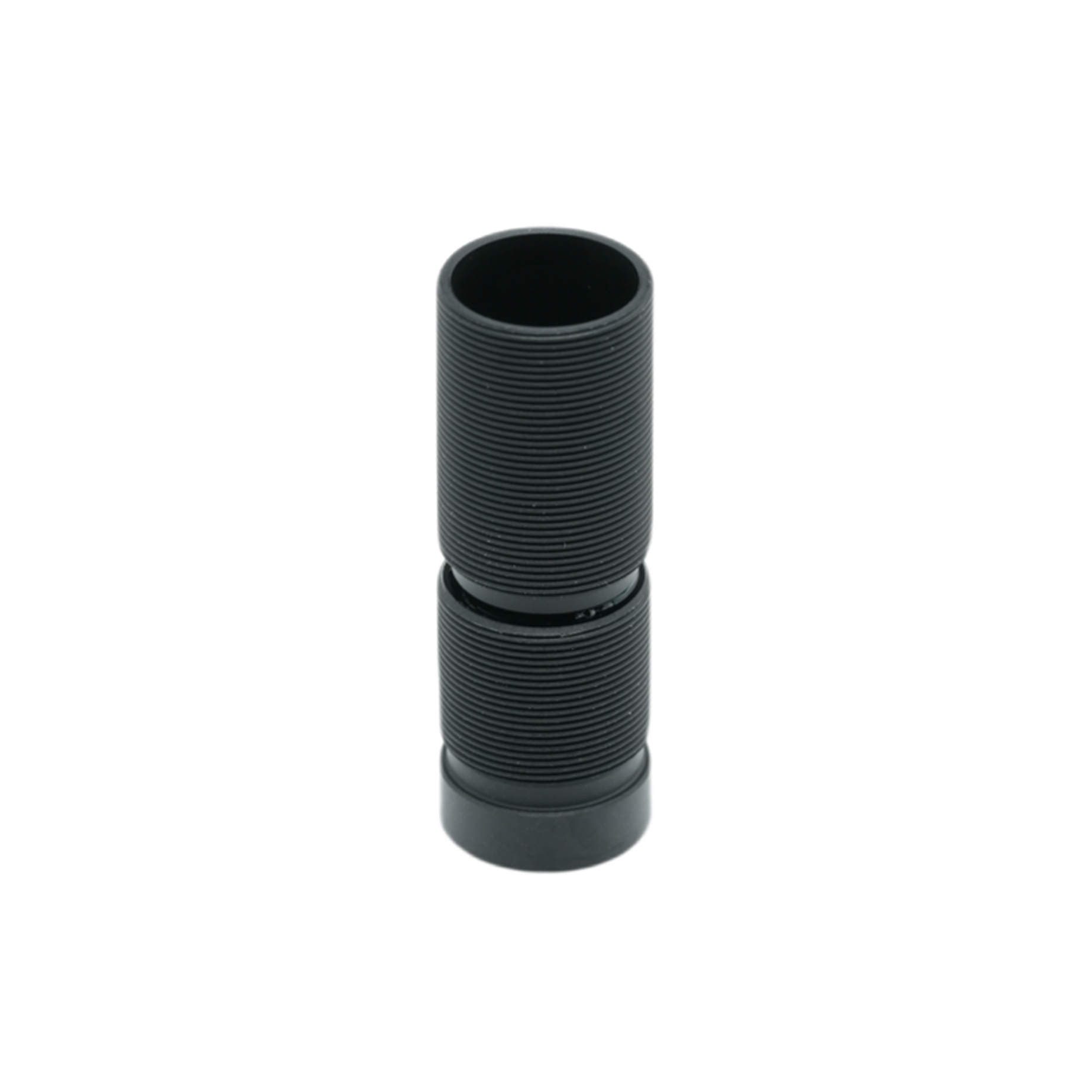

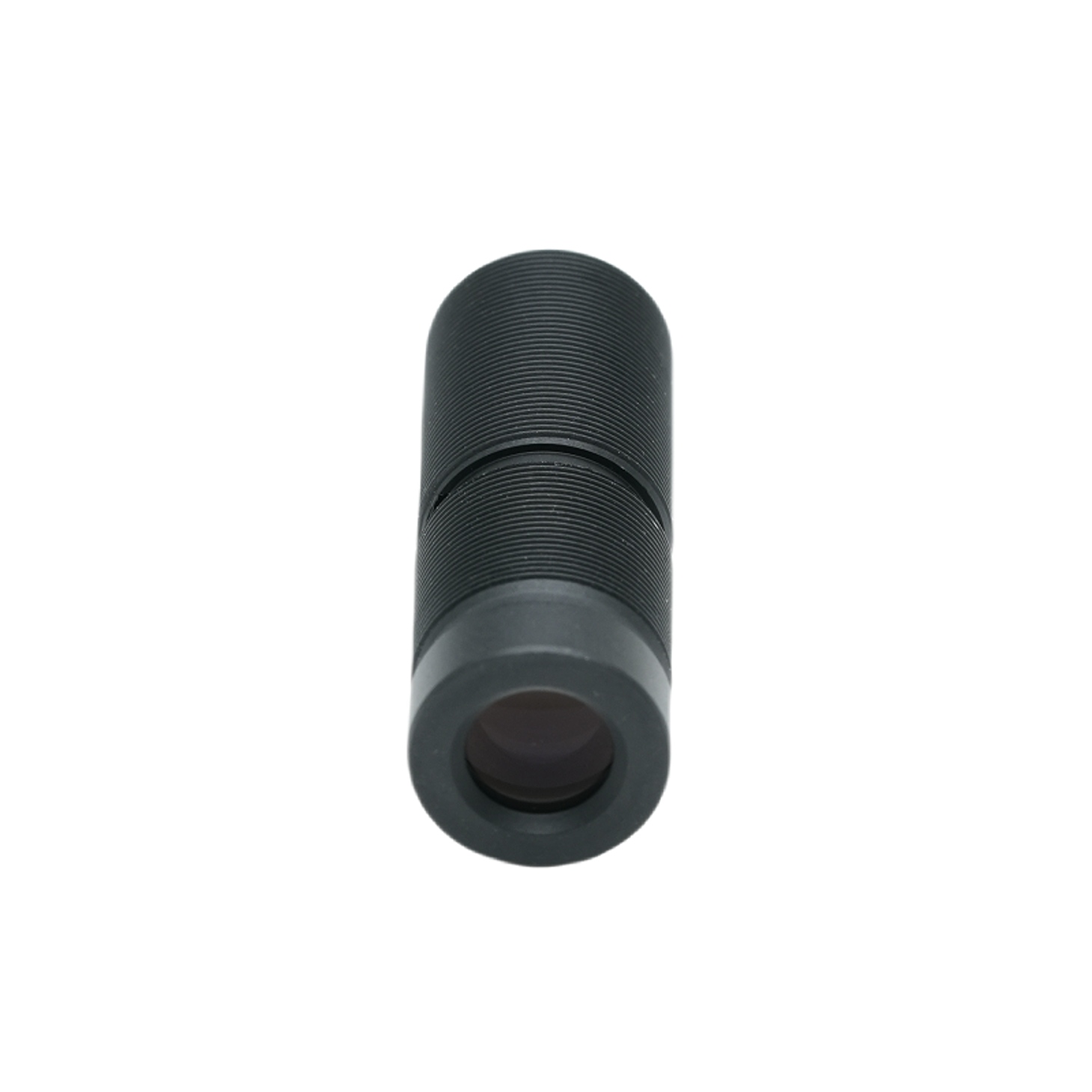

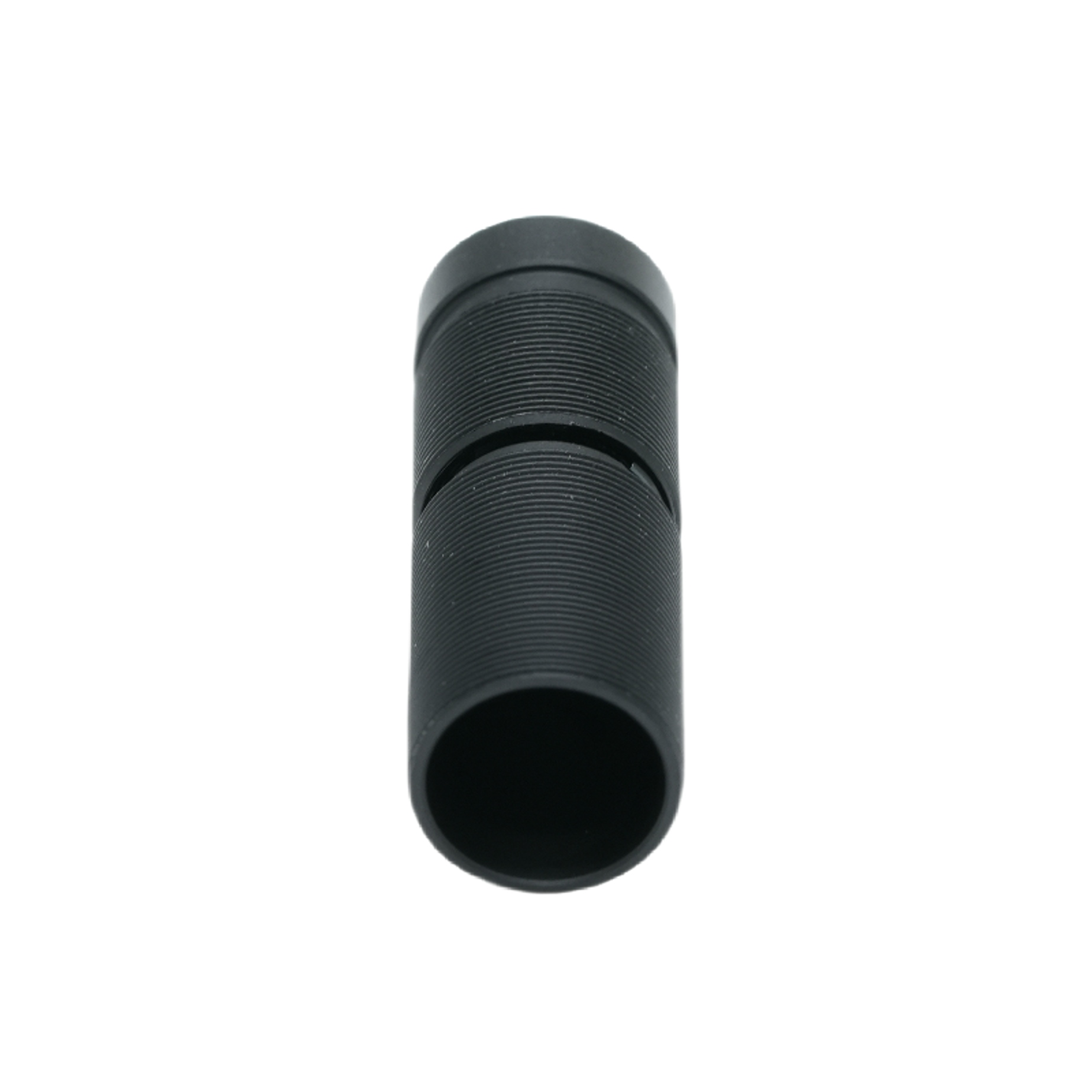

عدسة مخروطية مدببة مقاس 24 ملم

موجز المنتج

PL-2445D-M9 عبارة عن عدسة بؤرية ثابتة مدمجة تم تصميمها بواسطة تقنية BOSHI الضوئية للتصوير الصناعي عالي الدقة. بفضل الطول البؤري 24 مم وفتحة F/4.5، توفر هذه العدسة وضوحًا استثنائيًا وسطوعًا متسقًا عبر مستشعر مقاس 1/2.5 بوصة، يغطي دائرة صورة قصوى تبلغ Ø7.4 مم. يضمن هيكلها الزجاجي بالكامل (3 عناصر) الثبات الحراري ونقل الحركة الفائق، بينما يوفر حامل الخيط M9 (P0.35) تكاملًا ميكانيكيًا موثوقًا في الأنظمة ذات المساحة المحدودة. توفر العدسة مجال رؤية ضيق (16.7 درجة قطريًا) مثاليًا للمسافات الطويلة التفتيش، مع تشوه تلفزيوني يبلغ -0.05% فقط وإضاءة نسبية تبلغ 97.0% - قيم تضمن إعادة إنتاج هندسية دقيقة والحد الأدنى من التظليل. تظل زاوية الشعاع الرئيسية (CRA) أقل من 6.6 درجة، مما يضمن توافقًا ممتازًا مع مصفوفات العدسات الدقيقة للمستشعر الحديث، سواء تم نشرها في الفحص البصري الآلي، أو القياس الدقيق، أو المراقبة، تحافظ عدسة الطول البؤري هذه من BOSHI مقاس 24 مم على الوضوح من المركز إلى الحافة درجات حرارة متفاوتة، مما يجعلها خيارًا يمكن الاعتماد عليه لمتكاملي OEM الذين يطلبون جودة تصوير قابلة للتكرار دون المساس بالحجم أو التكلفة.

وصف تفصيلي للمنتج

تقدم تقنية BOSHI البصرية PL‑2445D‑M9، وهي عدسة بصرية دقيقة مصممة لمنصات استشعار 1/2.5 بوصة. وفيما يلي تفصيل شامل لمواصفاتها ومزايا الأداء وسيناريوهات التطبيق.

1. المعلمات البصرية الرئيسية

الطول البؤري: 24 مم ±5% - يوفر منظورًا تقريبيًا متوسطًا، مما يتيح تكبير الأهداف البعيدة مع الحفاظ على مسافات عمل يمكن التحكم فيها.

الفتحة (F/NO.): F/4.5 ±5% - توازن إنتاجية الضوء مع عمق المجال، ومناسبة لأرضيات المصانع جيدة الإضاءة والبيئات الخارجية.

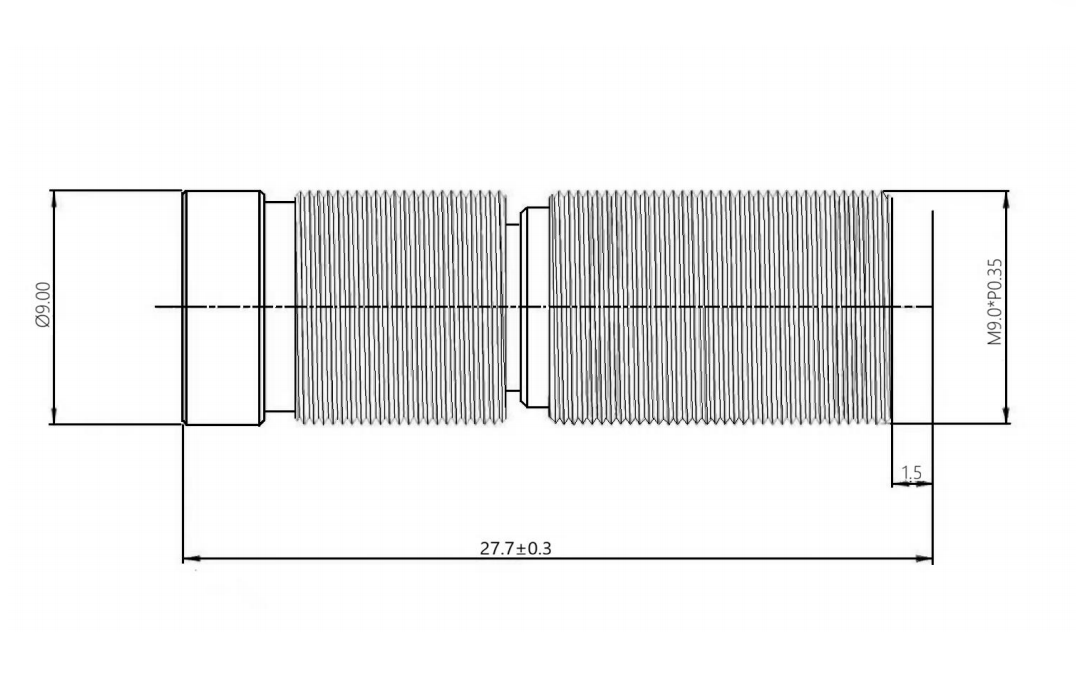

إجمالي طول المسار (TTL): 27.7±0.3 مم - مساحة صغيرة جدًا لوحدات الكاميرا المصغرة.

الطول البؤري الخلفي (BFL): 17.65 ملم - يوفر مساحة كافية لتركيب الفلتر أو غطاء الزجاج.

الحد الأقصى لدائرة الصورة: Ø7.4mm - يغطي المنطقة النشطة بالكامل لمستشعر 1/2.5 بوصة بدون اقتصاص.

مجال الرؤية: قطري 16.7 درجة، أفقي 13.4 درجة، عمودي 10.7 درجة - هندسة الزاوية الضيقة مثالية للفحص التفصيلي للأهداف الصغيرة من المدى.

التركيب: M9×P0.35 – سن قياسي للعدسات المصغرة، مما يضمن سهولة التبديل مع المبيتات القائمة على M9.

2. مزايا الأداء

تشويه منخفض بشكل استثنائي: تم تحديد تشويه التلفزيون عند -0.05%، مما يزيل تقريبًا تأثيرات الأسطوانة أو الوسادة المدببة. ويضمن ذلك قياسًا دقيقًا للأبعاد والحفاظ على الخط المستقيم، وهو أمر بالغ الأهمية لمهام القياس والمحاذاة.

الإضاءة النسبية العالية: عند 97.0%، تحافظ العدسة على سطوع متساوٍ عبر المستشعر بأكمله، مما يقلل الحاجة إلى تصحيح التظليل بعد المعالجة وتحسين نسبة الإشارة إلى الضوضاء في المحيط.

زاوية الأشعة الرئيسية المحسنة: تتوافق CRA التي تبلغ <6.6 درجة مع إمالة العدسات الدقيقة لمعظم أجهزة الاستشعار مقاس 1/2.5 بوصة، مما يقلل من تغيرات اللون وفقدان الحساسية عند الحواف. ويعزز هذا التوافق الكفاءة الكمومية للنظام بشكل عام.

تصميم زجاجي بالكامل (3 عناصر): يوفر الهيكل الزجاجي المكون من 3 عناصر ثباتًا حراريًا فائقًا، ومقاومة للخدش، ومقاومة للأشعة فوق البنفسجية مقارنة بالبدائل البلاستيكية. فهو يضمن التركيز المتكرر على نطاق واسع من درجات الحرارة (-20 درجة مئوية إلى +70 درجة مئوية).

خيط M9 الدقيق: يسمح حامل M9 الدقيق بتعديل التركيز الدقيق والقفل الآمن، مما يمنع عدم التمركز العرضي أثناء الاهتزاز أو الصدمة.

3. مجالات التطبيق

رؤية الماكينة والفحص الآلي: بفضل طولها البؤري 24 مم وتشويهها المنخفض، تتفوق هذه العدسة في فحص PCB، والكشف عن عيوب السطح، ومحاذاة المكونات المصغرة. يقترن مجال الرؤية الضيق بشكل جيد مع أجهزة الاستشعار عالية الدقة مقاس 1/2.5 بوصة لحل التفاصيل الدقيقة (على سبيل المثال، ميزات 5-10 ميكرومتر).

المقاييس الصناعية: التشوه القريب من الصفر والإضاءة النسبية العالية يجعلها مثالية لقياس المقاييس والمسح ثلاثي الأبعاد وأنظمة المعايرة حيث تكون الدقة المطلقة أمرًا بالغ الأهمية.

الأمن والمراقبة: للمراقبة طويلة المدى في الممرات أو الأنفاق أو السياج المحيطي، توفر خاصية التقريب مع فتحة F/4.5 عمقًا كافيًا للمجال للحفاظ على التركيز على الأهداف عبر نطاق مسافة واسعة.

أنظمة الرؤية المدمجة: الحجم الصغير (TTL أقل من 28 مم) وخيط M9 يسمح بالاندماج في الطائرات بدون طيار والروبوتات وأجهزة الفحص المحمولة حيث يكون الوزن والمساحة أمرًا بالغ الأهمية.

التصوير العلمي والمختبري: يدعم أدائه البصري المستقر التصوير المجهري المساعد، وتحديد ملامح الشعاع، والتوثيق عالي التباين للعينات المسطحة.

صممت تقنية BOSHI الضوئية الطراز PL‑2445D‑M9 لتلبية المتطلبات الصارمة للبصريات الصناعية الحديثة. تخضع كل وحدة لاختبارات الموازاة والدقة الفردية للتأكد من أن الطول البؤري مقاس 24 مم وفتحة العدسة F/4.5 يوفران جودة متسقة. تعمل نسبة CRA المنخفضة للعدسة والحد الأدنى من التشوه على تقليل التعقيد الخوارزمي في خطوط معالجة الصور، مما يؤدي إلى تسريع دورات النشر لمتكاملي الأنظمة. سواء تم استخدامها في خطوط الإنتاج عالية السرعة أو محطات القياس الثابتة، فإن هذه العدسة توفر حلاً موثوقًا وفعالاً من حيث التكلفة يستفيد من عقود من الخبرة في التصنيع لشركة BOSHI Optical Technology. بالنسبة لتعديلات التثبيت المخصصة أو متغيرات طلاء AR، يوفر المصنع دعمًا مرنًا لتصنيع المعدات الأصلية، مما يضمن أن PL‑2445D‑M9 يتناسب بسلاسة مع البنية البصرية الحالية لديك.
