وصف المنتج

موجز المنتج

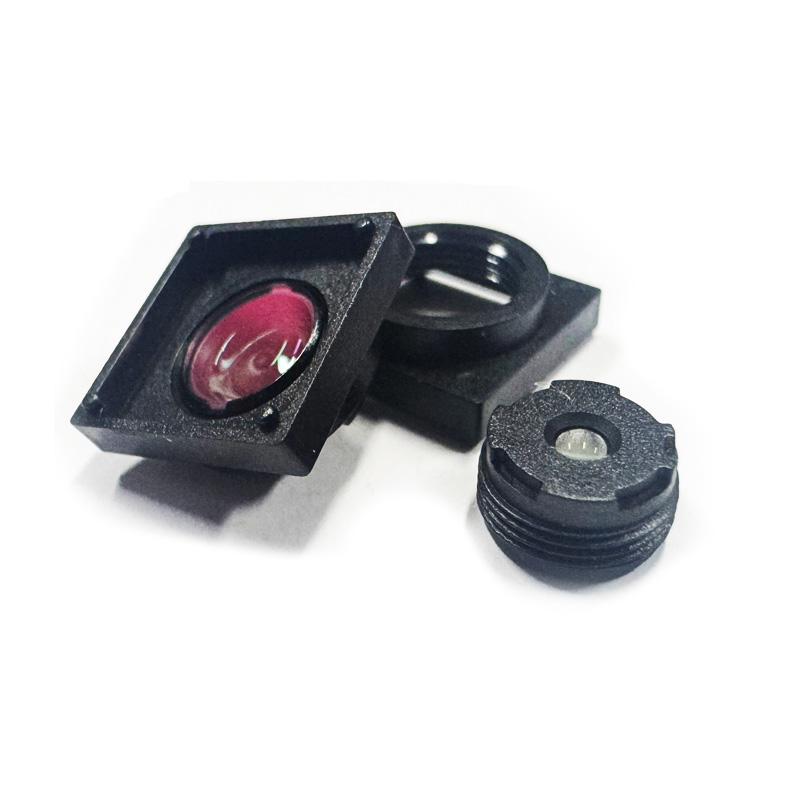

تم تصنيع عدسة الرؤية الآلية المدمجة هذه بواسطة شركة ShangHai SILK Optical Technology CO., LTD، وهي محسنة لمستشعر 1/4 بوصة بدقة 2592 * 1944. توفر عدسة اللوحة الصغيرة هذه، المصممة بتصميم بصري موثوق، أداء تصوير ثابتًا مع3.05 ملمالطول البؤري وفتحة العدسة F5.0. وهو يدعم دائرة صورة مقاس 4.8 مم ومجال رؤية قطري 72 درجة، مما يلبي متطلبات الرؤية الواسعة لوحدات التصوير المدمجة. يحافظ تصميم العدسة منخفضة التشوه على تشويه التلفزيون أقل من 1.5%، جنبًا إلى جنب مع الطول الموجي 650 نانومتر IRCF لتصفية تداخل الأشعة تحت الحمراء غير المرغوب فيه. TTL قصير جدًا مقاس 3.6 مم يجعله مناسبًا لتكامل الأجهزة ذات المساحة المحدودة. تقوم شركة ShangHai SILK Optical Technology CO., LTD بإجراء فحص بصري صارم لكل وحدة، مما يضمن جودة الدفعة المتسقة لمشاريع الإنتاج الضخم. يعد هذا المكون البصري المثبت على M5.5 الفعال من حيث التكلفة مثاليًا لأنظمة الكاميرات المدمجة صغيرة الحجم عبر سيناريوهات استهلاكية وصناعية متعددة.

وصف تفصيلي للمنتج

بارامeter

المعلمات البصرية الأساسية: تعتمد العدسة3.05 ملمطول بؤري بتفاوت ±5%، مقترن بفتحة F5.0 بتفاوت ±5%، مما يوازن بين عمق المجال وسطوع التصوير. يصل TTL إلى 3.6±0.1 مم للتجميع فائق الصغر. يعمل الطول الموجي IRCF 650 نانومتر على حجب الضوء بالأشعة تحت الحمراء بشكل فعال للحصول على مخرجات نهارية ذات ألوان حقيقية.

تنسيق التصوير ومجال الرؤية: يبلغ الحد الأقصى لدائرة الصورة Φ4.8 مم، ويتوافق تمامًا مع مستشعر COMS مقاس 1/4 بوصة (2592*1944). يصل مجال الرؤية القطري إلى 72 درجة، ومجال الرؤية الأفقي 61 درجة، ومجال الرؤية العمودي 47 درجة، مما يوفر تغطية واسعة للكاميرات الصغيرة.

التشويه والإضاءة وCRA: تشويه التلفزيون أقل من 1.5% لإعادة إنتاج الخط المستقيم؛ الإضاءة النسبية 42.8%±5% تضمن سطوعًا موحدًا من المركز إلى الزاوية؛ تتوافق درجة CRA<32.7° مع زاوية الأشعة الرئيسية للمستشعر 1/4 بوصة، مما يتجنب التظليل وإزاحة اللون.

الواجهة الميكانيكية: حامل M5.5 قياسي، سهل المحاذاة والتجميع لوحدات الكاميرا الصغيرة.

1	TTL (إجمالي طول المسار)	3.6 ± 0.1
2	EFL (البعد البؤري الفعال)	3.05 ± 5%
3	F/NO (الفتحة)	5.0 ± 5%
4	IRCF الطول الموجي	650 نانومتر
5	البناء (الهيكل)	3 ف + 1 إر
6	ماكس صورة الدائرة	Φ4.8 ملم
7	مستشعر CMOS (2592×1944)	1/4"
8	مجال الرؤية – قطري	72 درجة (ص = 2.268 ملم)
	مجال الرؤية – أفقي	61 درجة (ص = 1.8148 ملم)
	مجال الرؤية – عمودي	47 درجة (ص = 1.361 ملم)
9	تشويه التلفزيون	< 1.5%
10	الإضاءة النسبية	42.8% ± 5%
11	CRA (زاوية الأشعة الرئيسية)	<32.7 درجة
12	جبل	م5.5

مزايا الأداءges

أداء بصري منخفض التشوه: كعدسة منخفضة التشوه، يقلل تشوه التلفزيون بنسبة أقل من 1.5% من تشوه الصورة، وهو أمر بالغ الأهمية لمهام التعرف والمسح الضوئي.

البعد الميكانيكي المدمج: تتميز عدسة اللوحة الصغيرة هذه بطول المسار الإجمالي 3.6 مم فقط، وهي مناسبة تمامًا للأجهزة المدمجة الرفيعة حيث تكون المساحة الداخلية محدودة للغاية.

توافق المستشعر المتوافق جيدًا: تم تصميمه حصريًا لتطبيق عدسة مستشعر مقاس 1/4 بوصة، ودائرة الصورة مقاس 4.8 مم و<32.7 درجة CRA تمنع الزوايا المظلمة وتغير اللون، مما يتيح تشغيلًا كاملاً لقدرة بكسل المستشعر.

تصفية مستقرة للأشعة تحت الحمراء: يعمل قطع الأشعة تحت الحمراء بطول 650 نانومتر على التخلص من ضوضاء الأشعة تحت الحمراء، مما يحسن دقة الألوان لالتقاط الضوء المرئي.

جودة الإنتاج الضخم المتسقة: يتم إنتاج كل عدسة بواسطة شركة ShangHai SILK Optical Technology CO., LTD، وتخضع لاختبارات بصرية صارمة، مما يضمن اتساق المعلمات للطلبات كبيرة الحجم.

تطبيقن الميدان

كاميرات المنزل الذكي المصغرة: قم بتطبيق عدسة التركيب M5.5 هذه على كاميرات المراقبة الداخلية صغيرة الحجم، وكاميرات جرس الباب، لالتقاط رؤية حية واضحة بزاوية واسعة ضمن مساحة غلاف محدودة.

أجهزة المسح الضوئي المحمولة: تدعم العدسة منخفضة التشوه مسح الباركود ورمز الاستجابة السريعة، مما يوفر صورة غير مشوهة لفك تشفير الكود بسرعة.

معدات التصوير القابلة للارتداء: عدسة اللوحة الصغيرة ذات الطول البؤري 3.05 مم تناسب الكاميرات الصغيرة القابلة للارتداء والمسجلات التي يتم ارتداؤها على الجسم، مما يلبي متطلبات التصميم صغير الحجم.

الوحدات المساعدة للرؤية الآلية: باعتبارها عدسة رؤية آلية مدمجة، فإنها تعمل على الكشف البسيط عن الأشياء والعد البصري والاستشعار المساعد باستخدام أجهزة عدسة استشعار مقاس 1/4 بوصة.

مجموعات الكاميرات التعليمية والتجريبية: مكون بصري فعال من حيث التكلفة لتطوير المشاريع المتعلقة برؤية الطلاب.2. موجز المنتج

تم تصنيع عدسة الرؤية الآلية المدمجة هذه بواسطة ShangHai SILK Optical Technology CO., LTD، وهي محسنة لمستشعر 1/4 بوصة بدقة 2592*1944. توفر عدسة اللوحة الصغيرة هذه، المصممة بتصميم بصري موثوق به، أداء تصوير ثابتًا بطول بؤري 3.05 مم وفتحة F5.0. وهي تدعم دائرة صورة مقاس 4.8 مم ومجال رؤية قطري 72 درجة، مما يلبي متطلبات الرؤية الواسعة لوحدات التصوير المدمجة. عدسة التشويه المنخفضة يحافظ التصميم على تشوه التلفزيون أقل من 1.5%، جنبًا إلى جنب مع الطول الموجي 650 نانومتر IRCF لتصفية تداخل الأشعة تحت الحمراء غير المرغوب فيه، مما يجعله مناسبًا لتكامل الأجهزة ذات المساحة المحدودة. تقوم شركة ShangHai SILK Optical Technology CO., LTD بإجراء فحص بصري صارم لكل وحدة، مما يضمن جودة الدفعة المتسقة لمشاريع الإنتاج الضخم، ويعتبر هذا المكون البصري المثبت M5.5 مثاليًا لأنظمة الكاميرا المدمجة صغيرة الحجم عبر العديد من السيناريوهات الاستهلاكية والصناعية.

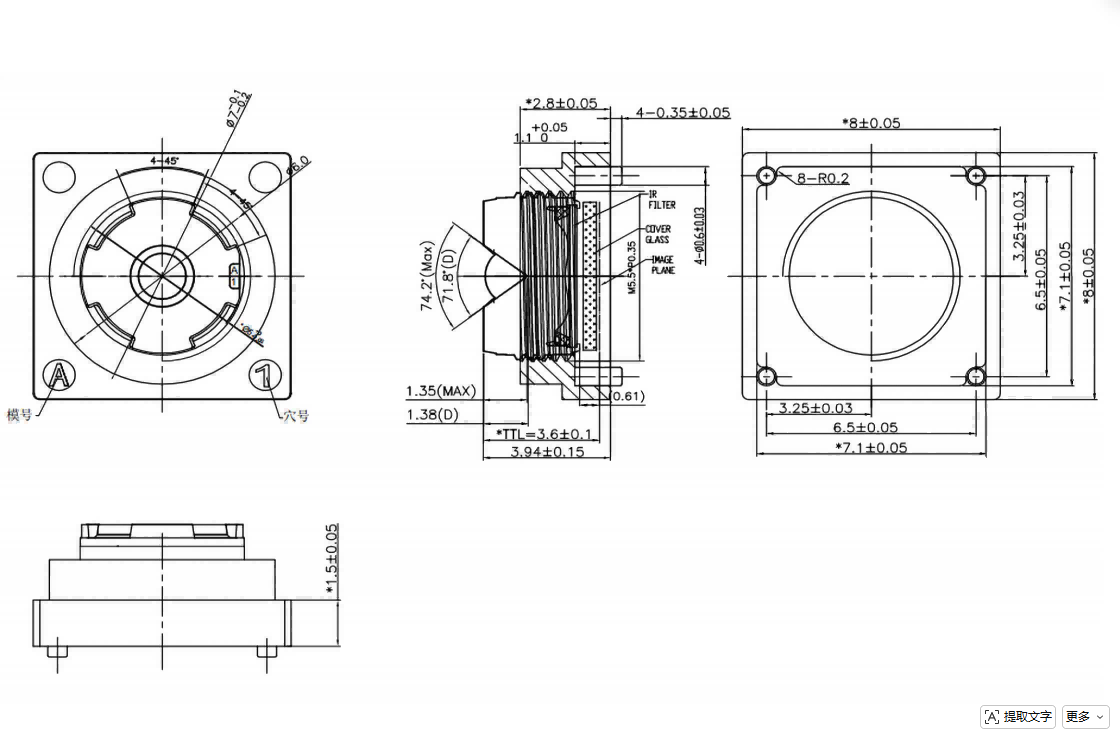

3.05mm focal length

وصف تفصيلي للمنتج

بارامeter

المعلمات البصرية الأساسية: تعتمد العدسة طولًا بؤريًا 3.05 مم مع تفاوت ±5%، مقترنًا بفتحة F5.0 ±5%، وموازنة عمق المجال وسطوع التصوير. يصل TTL إلى 3.6±0.1 مم للتجميع فائق الصغر. يعمل الطول الموجي IRCF 650 نانومتر على حجب الضوء بالأشعة تحت الحمراء بشكل فعال للحصول على مخرجات نهارية ذات ألوان حقيقية.

تنسيق التصوير ومجال الرؤية: يبلغ الحد الأقصى لدائرة الصورة Φ4.8 مم، ويتوافق تمامًا مع مستشعر COMS مقاس 1/4 بوصة (2592*1944). يصل مجال الرؤية القطري إلى 72 درجة، ومجال الرؤية الأفقي 61 درجة، ومجال الرؤية العمودي 47 درجة، مما يوفر تغطية واسعة للكاميرات الصغيرة.

التشويه والإضاءة وCRA: تشويه التلفزيون أقل من 1.5% لإعادة إنتاج الخط المستقيم؛ الإضاءة النسبية 42.8%±5% تضمن سطوعًا موحدًا من المركز إلى الزاوية؛ تتوافق درجة CRA<32.7° مع زاوية الأشعة الرئيسية للمستشعر 1/4 بوصة، مما يتجنب التظليل وإزاحة اللون.

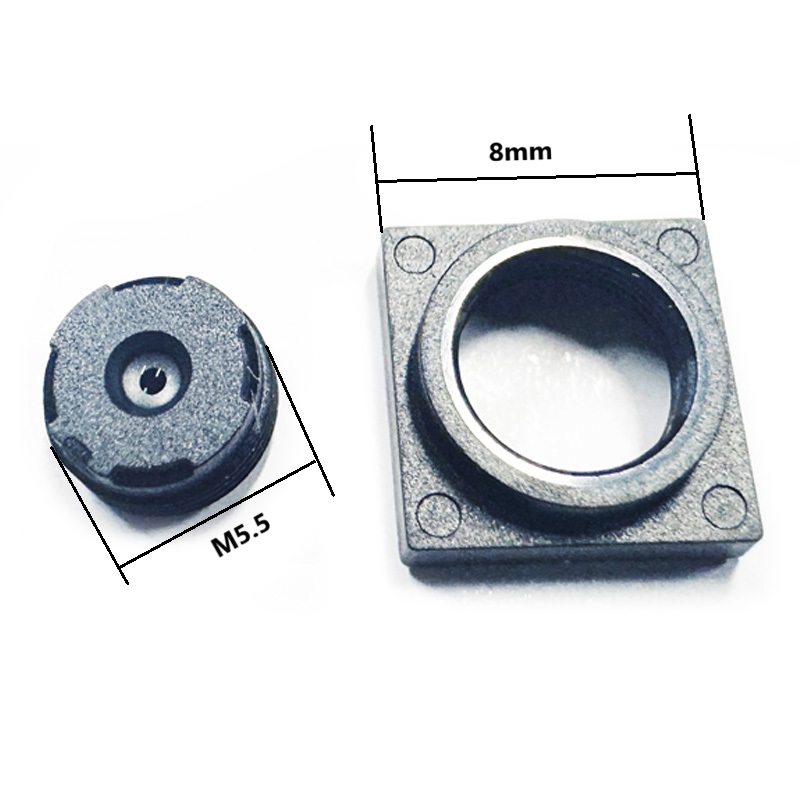

الواجهة الميكانيكية: حامل M5.5 قياسي، سهل المحاذاة والتجميع لوحدات الكاميرا الصغيرة.

مزايا الأداء

أداء بصري منخفض التشوه: كعدسة منخفضة التشوه، يقلل تشوه التلفزيون بنسبة أقل من 1.5% من تشوه الصورة، وهو أمر بالغ الأهمية لمهام التعرف والمسح الضوئي.

البعد الميكانيكي المدمج: تتميز عدسة اللوحة الصغيرة هذه بطول المسار الإجمالي 3.6 مم فقط، وهي مناسبة تمامًا للأجهزة المدمجة الرفيعة حيث تكون المساحة الداخلية محدودة للغاية.

توافق المستشعر المتوافق جيدًا: تم تصميمه حصريًا لتطبيق عدسة مستشعر مقاس 1/4 بوصة، ودائرة الصورة مقاس 4.8 مم و<32.7 درجة CRA تمنع الزوايا المظلمة وتغير اللون، مما يتيح تشغيلًا كاملاً لقدرة بكسل المستشعر.

تصفية مستقرة للأشعة تحت الحمراء: يعمل قطع الأشعة تحت الحمراء بطول 650 نانومتر على التخلص من ضوضاء الأشعة تحت الحمراء، مما يحسن دقة الألوان لالتقاط الضوء المرئي.

جودة الإنتاج الضخم المتسقة: يتم إنتاج كل عدسة بواسطة شركة ShangHai SILK Optical Technology CO., LTD، وتخضع لاختبارات بصرية صارمة، مما يضمن اتساق المعلمات للطلبات كبيرة الحجم.

مجال التطبيق

كاميرات المنزل الذكي المصغرة: قم بتطبيق عدسة التركيب M5.5 هذه على كاميرات المراقبة الداخلية صغيرة الحجم، وكاميرات جرس الباب، لالتقاط رؤية حية واضحة بزاوية واسعة ضمن مساحة غلاف محدودة.

أجهزة المسح الضوئي المحمولة: تدعم العدسة منخفضة التشوه مسح الباركود ورمز الاستجابة السريعة، مما يوفر صورة غير مشوهة لفك تشفير الكود بسرعة.

معدات التصوير القابلة للارتداء: عدسة اللوحة الصغيرة ذات الطول البؤري 3.05 مم تناسب الكاميرات الصغيرة القابلة للارتداء والمسجلات التي يتم ارتداؤها على الجسم، مما يلبي متطلبات التصميم صغير الحجم.

الوحدات المساعدة للرؤية الآلية: باعتبارها عدسة رؤية آلية مدمجة، فإنها تعمل على الكشف البسيط عن الأشياء والعد البصري والاستشعار المساعد باستخدام أجهزة عدسة استشعار مقاس 1/4 بوصة.

مجموعات الكاميرات التعليمية والتجريبية: مكون بصري فعال من حيث التكلفة لتطوير المشاريع المتعلقة برؤية الطلاب.
