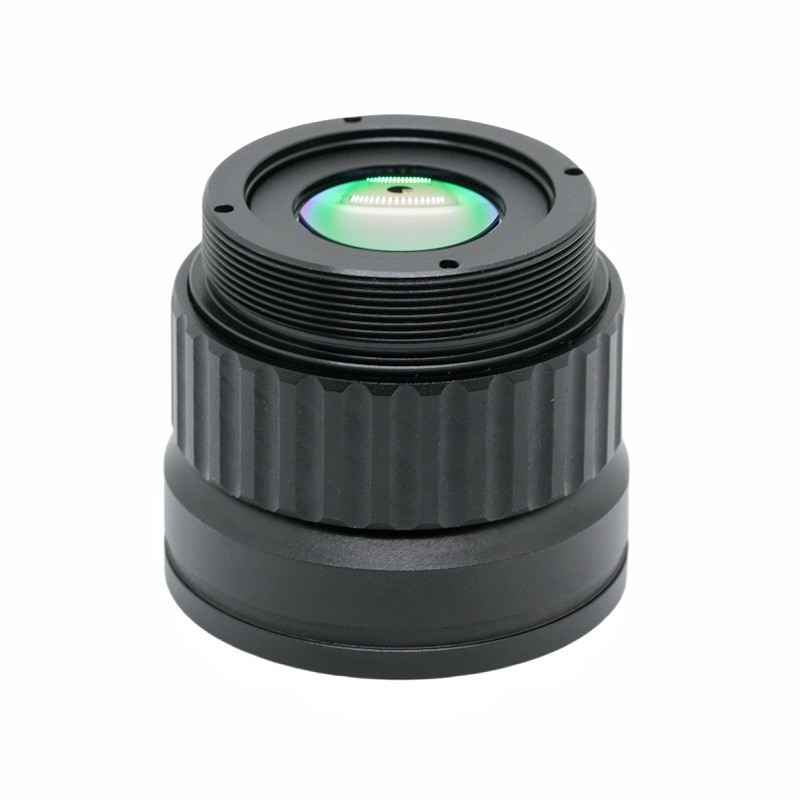

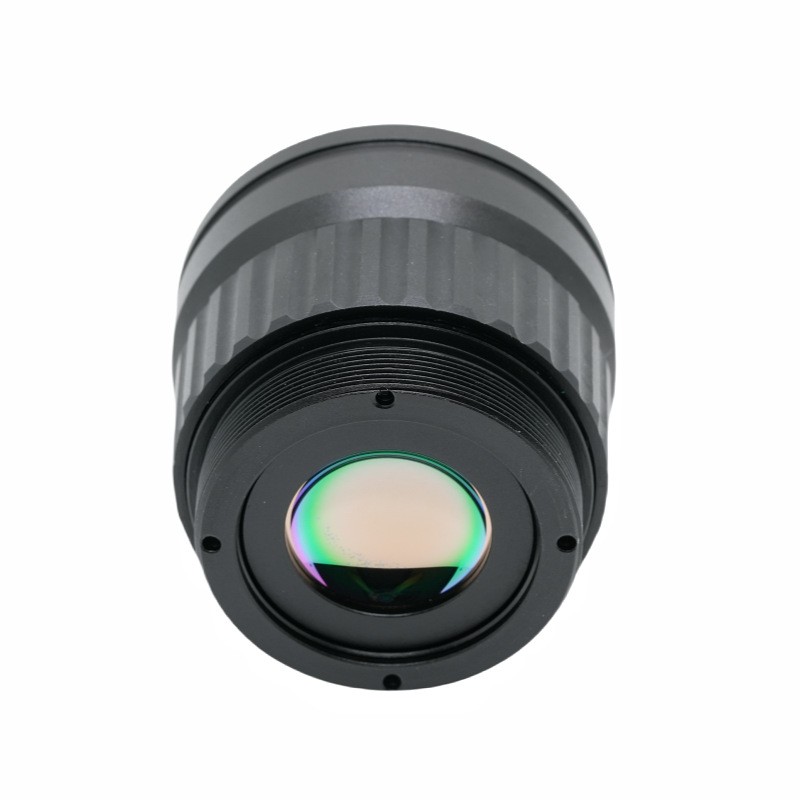

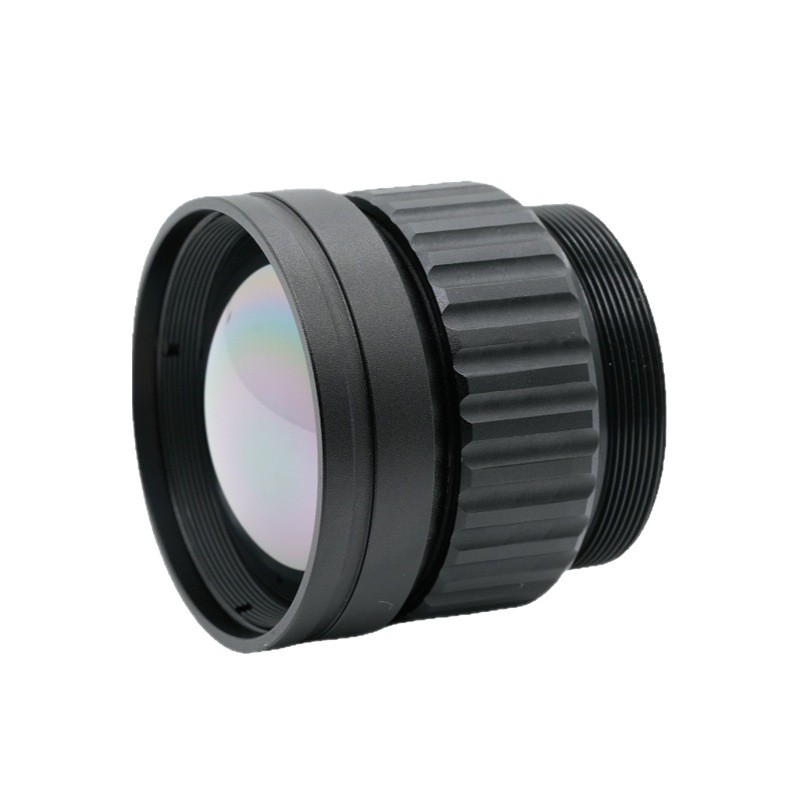

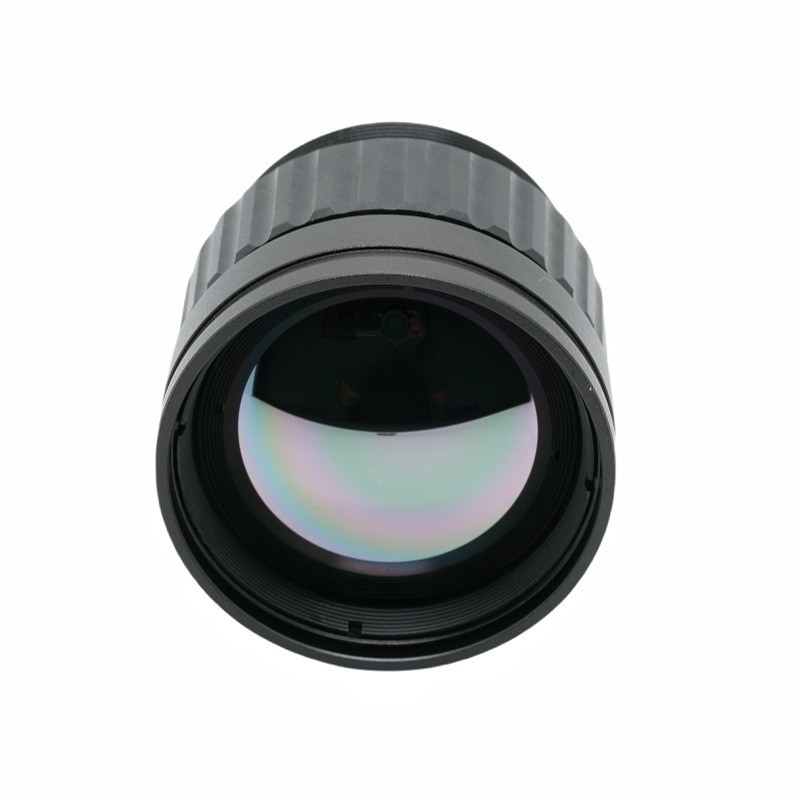

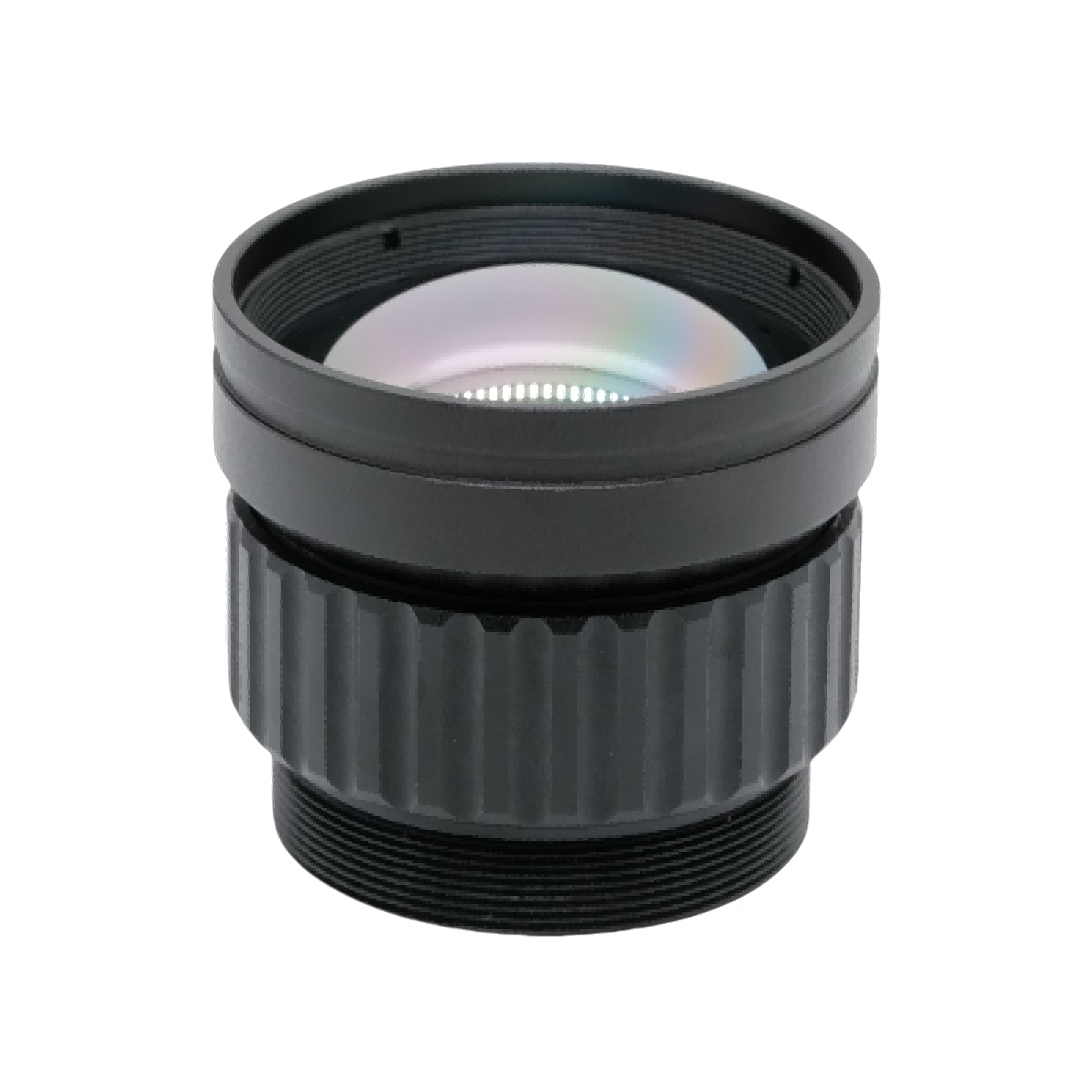

عدسة تصوير حراري مقاس 35 ملم
تم تطوير وتصنيع عدسة التصوير الحراري عالية الأداء مقاس 35 مم هذه بواسطة شركة ShangHai SILK Optical Technology CO., LTD، وهي مصممة خصيصًا لأجهزة التصوير الحراري بالأشعة تحت الحمراء ذات الموجة الطويلة التي تعمل ضمن نطاق طيفي يتراوح من 8 إلى 12 ميكرومتر. تتميز هذه العدسة التي تعمل بالأشعة تحت الحمراء بفتحة F1.0 كبيرة، وتوفر قدرة رائعة على جمع الضوء لتأمين إخراج تصوير حراري واضح في ظل ظروف الإضاءة المنخفضة والظروف المحيطة المعقدة. متوافقة مع أجهزة الكشف بالأشعة تحت الحمراء غير المبردة مقاس 640 × 512 و12 ميكرومتر، وتدعم عدسة التصوير الحراري نطاق تركيز لا نهائي يبلغ 2 متر للتكيف مع سيناريوهات المراقبة على مسافة قريبة وسيناريوهات المراقبة على مسافة طويلة. يصل العنصر الأمامي إلى تصنيف IP67 لحماية الدخول، مما يتيح التشغيل المستقر في البيئات الخارجية القاسية. مع نفاذية عالية تزيد عن 92% وأداء تشويه منخفض، يضمن هذا المكون البصري جودة صورة موحدة عبر مجال الرؤية بأكمله.
إرسال استفسار
وصف المنتج
وصف موجز للمنتج
تم تطوير وتصنيع عدسة التصوير الحراري عالية الأداء مقاس 35 مم هذه بواسطة شركة ShangHai SILK Optical Technology CO., LTD، وهي مصممة خصيصًا لأجهزة التصوير الحراري بالأشعة تحت الحمراء ذات الموجة الطويلة التي تعمل ضمن نطاق طيفي يتراوح من 8 إلى 12 ميكرومتر. تتميز هذه العدسة التي تعمل بالأشعة تحت الحمراء بفتحة F1.0 كبيرة، وتوفر قدرة رائعة على جمع الضوء لتأمين إخراج تصوير حراري واضح في ظل ظروف الإضاءة المنخفضة والظروف المحيطة المعقدة. متوافقة مع أجهزة الكشف بالأشعة تحت الحمراء غير المبردة مقاس 640 × 512 و12 ميكرومتر، وتدعم عدسة التصوير الحراري نطاق تركيز لا نهائي يبلغ 2 متر للتكيف مع سيناريوهات المراقبة على مسافة قريبة وسيناريوهات المراقبة على مسافة طويلة. يصل العنصر الأمامي إلى تصنيف IP67 لحماية الدخول، مما يتيح التشغيل المستقر في البيئات الخارجية القاسية. مع نفاذية عالية تزيد عن 92% وأداء تشويه منخفض، يضمن هذا المكون البصري جودة صورة موحدة عبر مجال الرؤية بأكمله. تطبق ShangHai SILK Optical Technology CO., LTD بصرامة التحسين البصري لهذه العدسة، مما يجعلها حلًا بصريًا موثوقًا به للمراقبة الصناعية وأمن المحيط وأنظمة الرؤية الحرارية الأخرى بالأشعة تحت الحمراء.
وصف تفصيلي للمنتج
1. المعلمة
البعد البؤري والفتحة:طول بؤري 35 ملم مع فتحة عدسة كبيرة F1.0. تعمل الفتحة الكبيرة على تحسين التدفق الضوئي بشكل كبير، وهو أمر بالغ الأهمية لالتقاط الإشارة الضعيفة لعدسة الأشعة تحت الحمراء ذات الموجة الطويلة.
توافق الكاشف:يطابق كاشف 640×512,12μm، ويتكيف بشكل مثالي مع أجهزة عدسة الأشعة تحت الحمراء غير المبردة السائدة للكاميرات الحرارية ذات المستوى الشامل.
الفهرس البصري:النفاذية ≥92%، الإضاءة النسبية ≥90%، التشويه ≥‑1.5%. يقلل طلاء البصريات المكشوف عالي الدقة من فقدان انعكاس الأشعة تحت الحمراء لعدسة التصوير الحراري.
التركيز ومجال الرؤية:مجال رؤية 12.5 درجة (أفقي) × 10.3 درجة (رأسي)، نطاق التركيز من 2 متر إلى ما لا نهاية، مما يدعم كلاً من الفحص قريب المدى والمراقبة لمسافات طويلة.

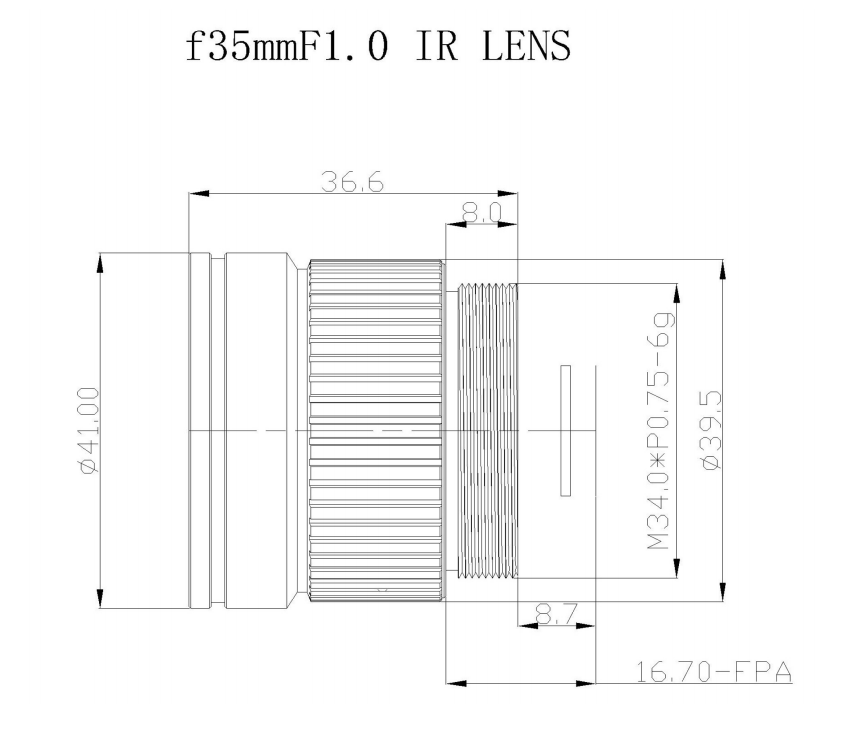

المواصفات الميكانيكية والبيئية:حامل M34×0.75 للتجميع المريح؛ تصنيف IP67 المقاوم للماء من الجانب الأمامي؛ درجة حرارة التشغيل - 40 درجة مئوية ~ +80 درجة مئوية. يناسب الطول الموجي للعمل 8-12 ميكرومتر متطلبات التصوير الحراري LWIR القياسية.
المصنعة من قبلشركة شنغهاي سيلك للتكنولوجيا البصرية المحدودة,تتم معايرة كل معلمة من عدسة الأشعة تحت الحمراء هذه للنشر الميداني العملي.
| المعلمة | قيمة |
|---|---|
| البعد البؤري | 35 ملم |
| و/# | F1.0 |
| كاشف متوافق | 640×512، 12 ميكرومتر |
| طلاء البصريات المكشوفة | عالية الدقة |
| مجال الرؤية | 12.5 درجة (ارتفاع) × 10.3 درجة (فولت) |
| نطاق التركيز | 2 م ~ ∞ |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +80 درجة مئوية |
| الإضاءة النسبية | ≥ 90% |
| تشويه | ≥ -1.5% |
| النفاذية | ≥ 92% |
| جبل | م34 × 0.75 |
| تصنيف حماية دخول العنصر الأمامي | IP67 |
| الطول الموجي | 8 ~ 12 ميكرومتر |
2. مزايا الأداء
استخدام متفوق لضوء الأشعة تحت الحمراء:باعتبارها عدسة تصوير حراري عالية الجودة، فإن نفاذية ≥92% تقلل من فقدان إشارة الأشعة تحت الحمراء؛ يعمل الطلاء عالي الدقة المضاد للانعكاس على تعزيز كفاءة استقبال الإشارة لعدسة الأشعة تحت الحمراء ذات الموجة الطويلة.
توحيد الصورة ممتازة:تضمن الإضاءة النسبية بنسبة ≥90% سطوعًا ثابتًا عبر إطار الصورة بالكامل، ولا توجد زوايا داكنة واضحة لعدسة الأشعة تحت الحمراء. يحافظ التشويه ≥‑1.5% على هندسة المشهد الحقيقي لمراقبة المخرجات.
القدرة على التكيف في الهواء الطلق وعرة:حماية العنصر الأمامي IP67 لعدسة التصوير الحراري تقاوم الغبار والمطر والرذاذ. درجة حرارة العمل واسعة النطاق - 40 درجة مئوية ~ + 80 درجة مئوية تدعم التشغيل المستقر في الشتاء القارس والبيئات الخارجية ذات درجة الحرارة العالية.
تعديل التركيز المرن:نطاق التركيز 2 متر ‑ ∞ يسمح لعدسة الأشعة تحت الحمراء غير المبردة بالتبديل بين فحص البقعة قصيرة المدى والمراقبة طويلة المدى دون استبدال العدسة.
واجهة موحدة:يعمل التركيب الملولب M34×0.75 على تبسيط تكامل الكاميرا، مما يساعد العملاء على تجميع عدسة التصوير الحراري هذه بسرعة في الأجهزة الحرارية النهائية.
تقوم شركة ShangHai SILK Optical Technology CO., LTD بإجراء اختبار بصري صارم لكل وحدة من عدسة الأشعة تحت الحمراء هذه قبل التسليم.
3. مجالات التطبيق
مراقبة المحيط والدفاع عن الحدود:تُستخدم عدسة التصوير الحراري هذه للكاميرات الحرارية الخارجية للكشف عن التسلل في جميع الأحوال الجوية على مدار 24 ساعة؛ تلتقط عدسة الأشعة تحت الحمراء ذات الفتحة الكبيرة التوقيعات الحرارية ليلاً ونهارًا دون ضوء مرئي.
مراقبة الحالة الصناعية:تناسب عدسة الأشعة تحت الحمراء ذات الموجة الطويلة فحص الحرارة الزائدة للمعدات، والفحص الحراري لمعدات شبكة الطاقة؛ تسمح قدرة IP67 لعدسة الأشعة تحت الحمراء غير المبردة بالعمل في المواقع الصناعية الخارجية.
مراقبة الأمن وحركة المرور:تم دمج عدسة التصوير الحراري في كاميرات المراقبة الحرارية لمراقبة تدفق حركة المرور، والتنبيه بمصدر الحرارة غير الطبيعي في الأنفاق وجوانب الطرق.
الوقاية من الحرائق والإنذار المبكر:تكتشف عدسة الأشعة تحت الحمراء مقاس 8-12 ميكرومتر البصمات الحرارية للحرائق في المرحلة المبكرة للوقاية من حرائق الغابات ومراقبة مخاطر المستودعات.
المراقبة الحرارية المحمولة على المركبات:يتكيف الهيكل القوي لعدسة التصوير الحراري هذه مع الأنظمة الحرارية المثبتة على السيارة للاستطلاع في جميع الأحوال الجوية.
توفر شركة ShangHai SILK Optical Technology CO., LTD دعمًا فنيًا قابلاً للتخصيص للعملاء الذين يستخدمون عدسة الأشعة تحت الحمراء هذه في السيناريوهات المذكورة أعلاه.
