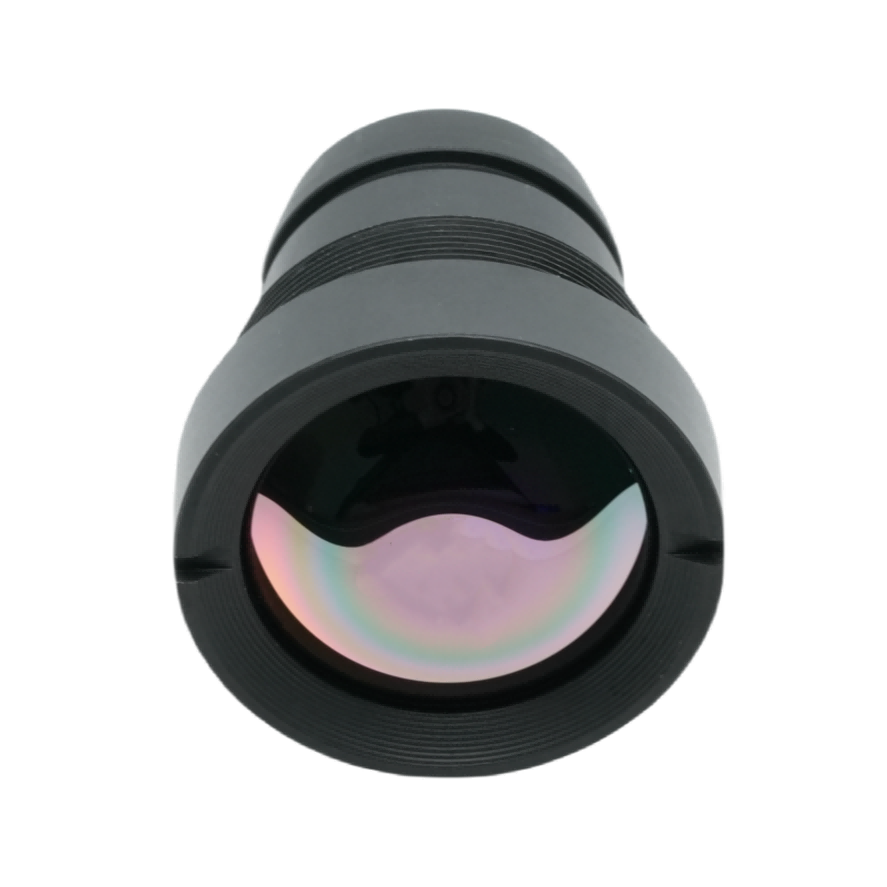

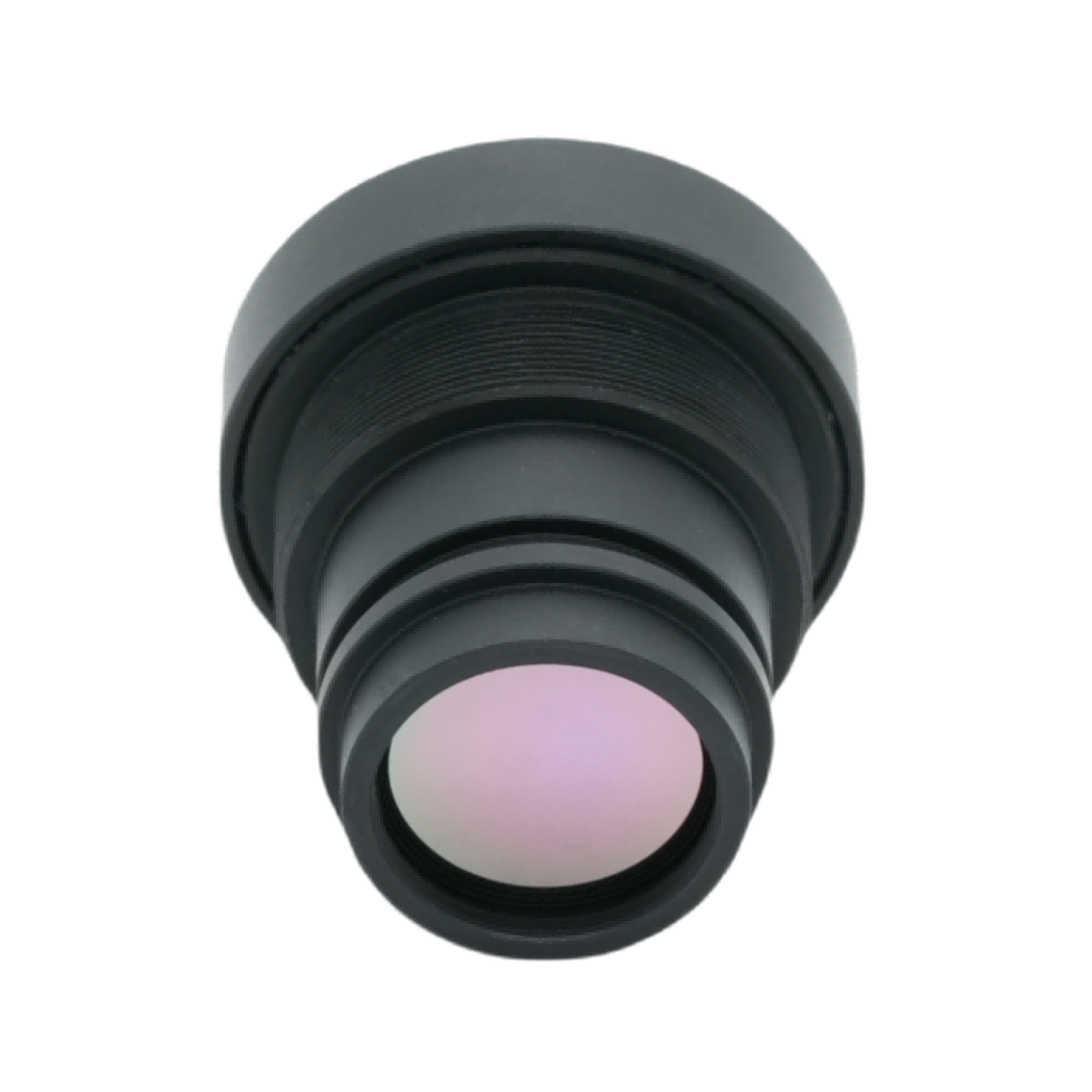

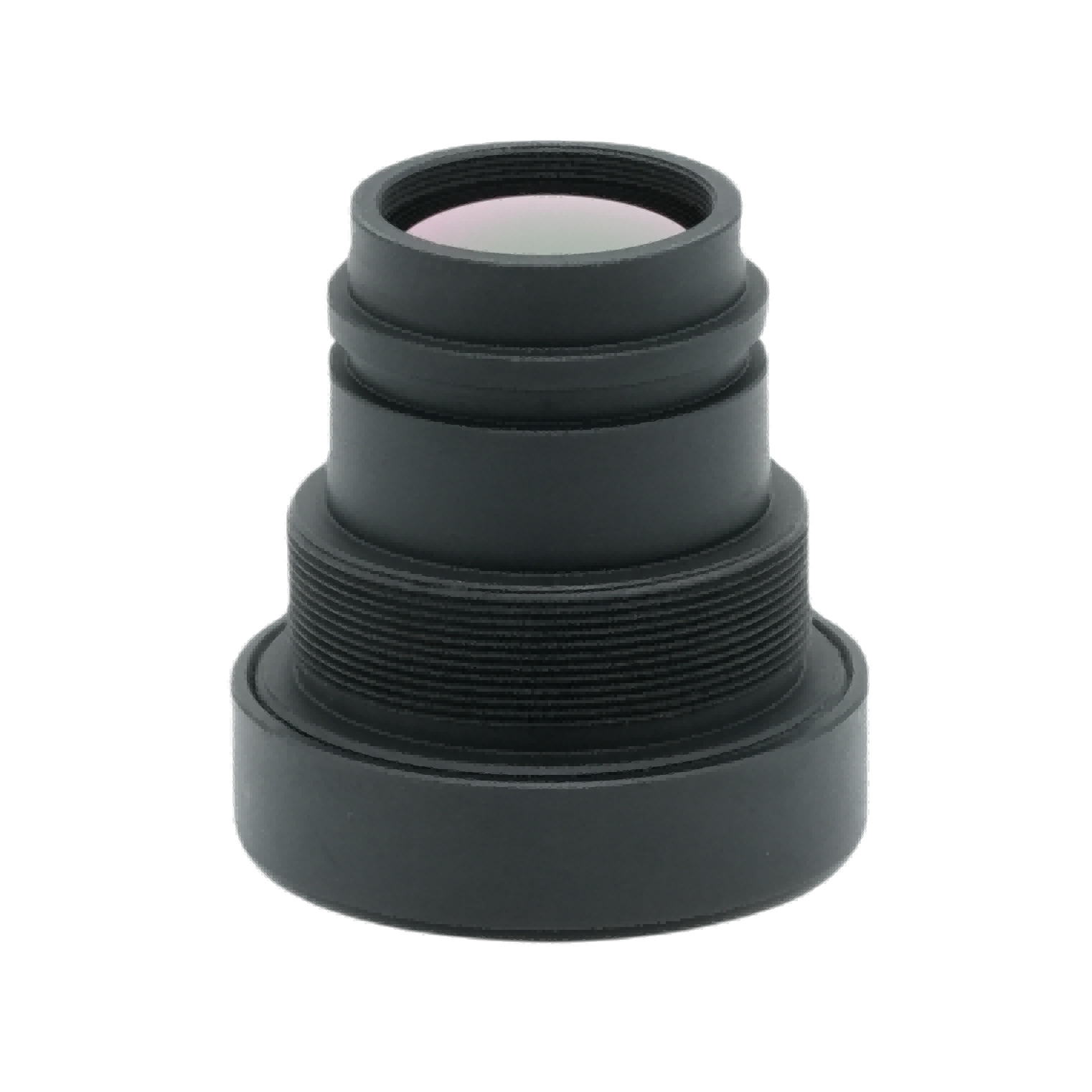

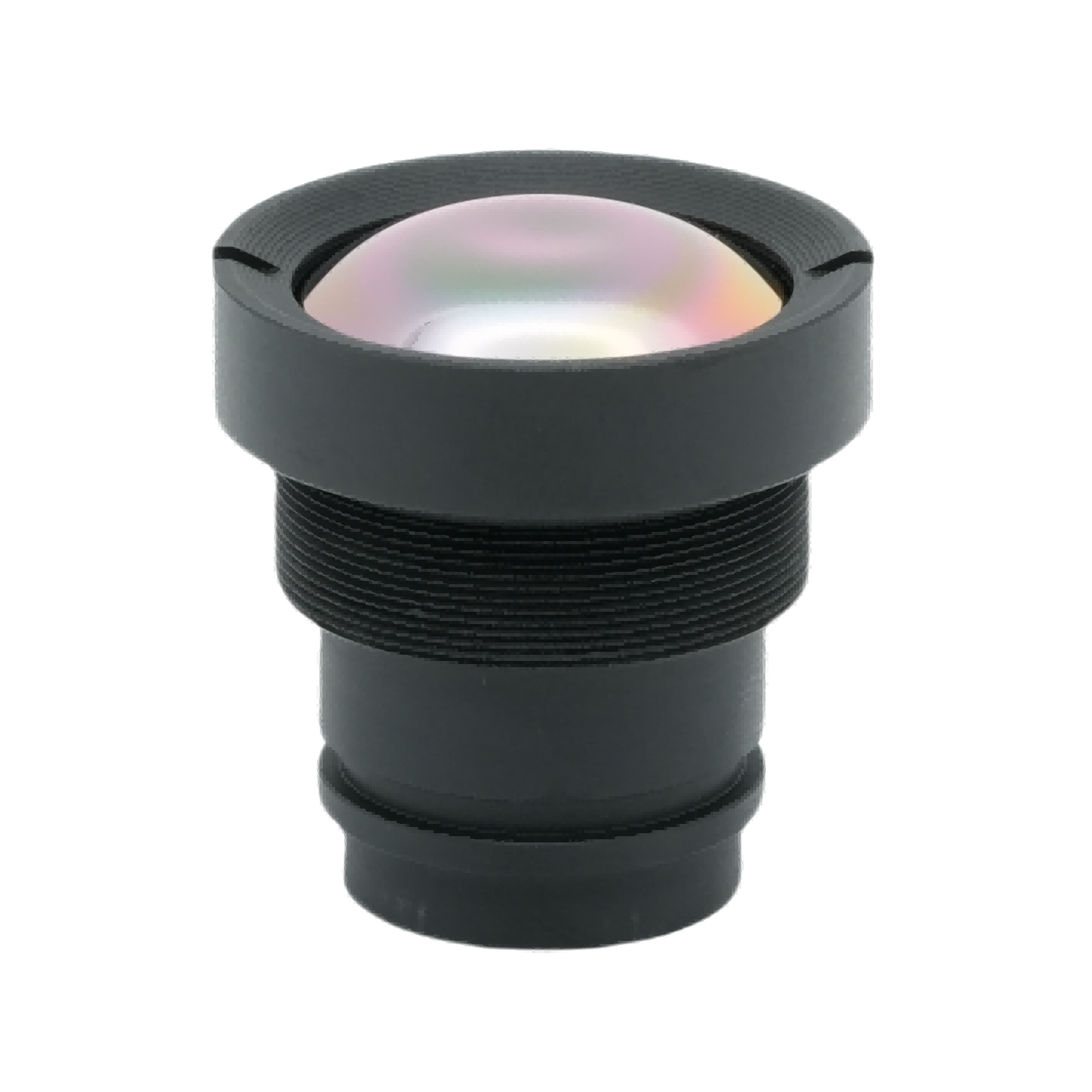

عدسة تصوير حراري بطول بؤري 4.1 ملم

تم تصنيعها وتوريدها بواسطة BOSHI Optical Technology، تعمل عدسة التصوير الحراري ذات الطول البؤري F1.0 مقاس 4.1 مم هذه كهدف للأشعة تحت الحمراء بزاوية واسعة للغاية مصمم بدقة 640 × 512، ومصفوفات المستوى البؤري للأشعة تحت الحمراء غير المبردة مقاس 12 ميكرومتر. تعتمد عدسة الأشعة تحت الحمراء الحرارية هذه طبقة AR المكشوفة المتقدمة المضادة للانعكاس لتوفير نفاذية الأشعة تحت الحمراء فوق 88%. باعتبارها عدسة بصرية احترافية تعمل بالأشعة تحت الحمراء من BOSHI Optical Technology، تأتي هذه الوحدة مع حماية العدسة الأمامية IP67، وهيكل خفيف الوزن يبلغ حوالي 25 جم واستقرار بصري موثوق به في درجات الحرارة الواسعة. وهو يدعم التكامل السلس في أنظمة الكاميرات الحرارية المدمجة غير المبردة، ويوفر تصميم مجال الرؤية الواسع الخاص به تغطية واسعة للمشهد لسيناريوهات نشر التصوير الحراري المتنوعة.

إرسال استفسار

وصف المنتج

موجز المنتج

تصنيعها وتوريدها منبوشي للبصرياتالتكنولوجيا، هذاعدسة تصوير حراري ذات طول بؤري F1.0 مقاس 4.1 مميعمل كهدف للأشعة تحت الحمراء ذو زاوية واسعة للغاية مصمم بدقة 640 × 512 ومصفوفات المستوى البؤري للأشعة تحت الحمراء غير المبردة مقاس 12 ميكرومتر. تعتمد عدسة الأشعة تحت الحمراء الحرارية هذه طبقة AR المكشوفة المتقدمة المضادة للانعكاس لتوفير نفاذية الأشعة تحت الحمراء فوق 88%. باعتبارها عدسة بصرية احترافية تعمل بالأشعة تحت الحمراء من BOSHI Optical Technology، تأتي هذه الوحدة مع حماية العدسة الأمامية IP67، وهيكل خفيف الوزن يبلغ حوالي 25 جم واستقرار بصري موثوق به في درجات الحرارة الواسعة. وهو يدعم التكامل السلس في أنظمة الكاميرات الحرارية المدمجة غير المبردة، ويوفر تصميم مجال الرؤية الواسع الخاص به تغطية واسعة للمشهد لسيناريوهات نشر التصوير الحراري المتنوعة.

وصف تفصيلي للمنتج

المعلمة

المواصفات البصرية. تتميز هذه العدسة البصرية التي تعمل بالأشعة تحت الحمراء بطول بؤري 4.1 ملم وفتحة F1.0 كبيرة جدًا. توفر قيمة الفتحة الكبيرة قدرة امتصاص عالية للأشعة تحت الحمراء. يشكل هذا الأداء البصري ضمانًا أساسيًا لإخراج عدسة الأشعة تحت الحمراء الحرارية الواضحة في ظل ظروف العمل ذات درجات الحرارة المنخفضة والإشعاع المنخفض.

مطابقة الكاشف. تم تصميم العدسة خصيصًا بدقة 640 × 512 وكاشفات الأشعة تحت الحمراء بحجم 12 ميكرومتر بكسل. إنه يحقق درجة مطابقة عالية مع تنسيقات أجهزة الاستشعار الحرارية غير المبردة السائدة، ويتجنب انحراف التصوير الناتج عن عدم التطابق بين العدسة والمستشعر.

مجال الرؤية. إنها تحقق مجال رؤية عريض يبلغ 130 درجة قطريًا، و102 درجة أفقيًا، و83 درجة عموديًا. يمكن للمستخدمين الحصول على تغطية واسعة النطاق للمشهد دون مكونات المسح الميكانيكي، مما يبسط المخطط الميكانيكي العام للمعدات الحرارية.

أداء التركيز. يغطي نطاق التركيز المستمر الخاص بها من 0.5 متر إلى ما لا نهاية. تعطي قدرة التركيز البؤري الاعتبار لأعمال الفحص من مسافة قريبة ومهام المراقبة من مسافة طويلة، وتوسع حدود المسافة القابلة للاستخدام لهذه العدسة ذات الطول البؤري 4.1 مم.

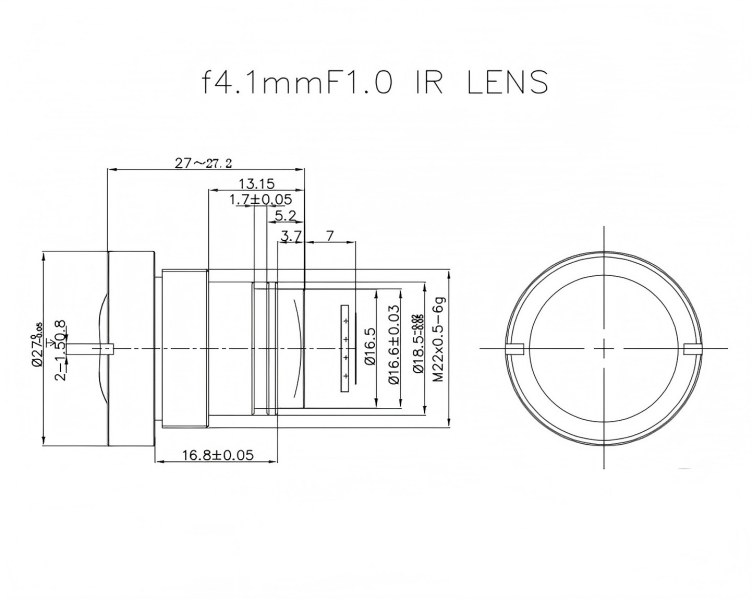

المؤشر البيئي والميكانيكي. يصل نطاق درجة حرارة التشغيل إلى -40 درجة مئوية ~ +80 درجة مئوية. تصل العدسة الأمامية إلى درجة IP67 المقاومة للماء والغبار. إنه يطبق واجهة التركيب القياسية M22×0.5 من أجل عملية التجميع المريحة. يبقى الوزن الصافي حوالي 25 جرام، مما يخلق ظروفًا مناسبة لتطوير المعدات خفيفة الوزن.

مؤشرات جودة التصوير. مجهزة بطبقة مضادة للانعكاس AR، تتجاوز النفاذية البصرية 88%. تظل الإضاءة النسبية أعلى من 80%. يتم التحكم في قيمة التشويه أقل من 45%. تعمل مجموعة المؤشرات على موازنة ميزة التصوير بزاوية واسعة والأداء الفعلي لجودة الصورة.

المعلمة	قيمة
البعد البؤري	4.1 ملم
و/#	F1.0
كاشف متوافق	640×512، 12 ميكرومتر
طلاء البصريات المكشوفة	AR
مجال الرؤية	130 درجة (عمق) × 102 درجة (ارتفاع) × 83 درجة (فولت)
نطاق التركيز	0.5 م ~ ∞
درجة حرارة التشغيل	-40 درجة مئوية ~ +80 درجة مئوية
الإضاءة النسبية	> 80%
تشويه	< 45%
النفاذية	> 88%
جبل	م22 × 0.5
تصنيف حماية دخول العنصر الأمامي	IP67
وزن	≈ 25 جرام

مزايا الأداء

حساسية حرارية فائقة للضوء المنخفض. تعمل الفتحة القصوى F1.0 على تعزيز كفاءة جمع الطاقة الإشعاعية. عند مواجهة بيئات خافتة ومنخفضة الإشعاع، يمكن لهذه العدسة الحرارية التي تعمل بالأشعة تحت الحمراء أن ترفع تباين الصورة الحراري بشكل واضح. فهو يقلل من خطر عدم وضوح الصورة عندما تكون إشارة الأشعة تحت الحمراء المستهدفة ضعيفة.

تغطية واسعة للغاية. يمكن لمجال الرؤية الواسع بقطر 130 درجة أن يغطي مساحة مراقبة أكبر لجهاز واحد. يمكن لجانب المشروع تقليل كمية الكاميرات الحرارية المنشورة لمراقبة المنطقة بالكامل وفقًا لذلك. وهذا يؤدي إلى تخفيض مباشر في التكلفة الإجمالية لبناء النظام.

توحيد التصوير المستقر. أكثر من 80% من الإضاءة النسبية تمنع ظاهرة التظليل بشكل فعال. يظل السطوع ثابتًا عبر إطار الصورة بأكمله. أكثر من 88% من النفاذية تقلل من فقدان طاقة الأشعة تحت الحمراء في مسار النقل البصري. تقوم تقنية BOSHI الضوئية بإجراء معايرة متكررة على هذه العدسة الضوئية التي تعمل بالأشعة تحت الحمراء لتأمين إخراج موحد في ظل حالة العمل المستمر لفترة طويلة.

متانة بيئية قوية. تدعم حماية العدسة الأمامية IP67 بالإضافة إلى نطاق العمل الواسع لدرجة الحرارة التشغيل المستقر في ظروف المطر والغبار والبرد الشديد والحرارة العالية. لا تعتمد العدسة على الصيانة اليدوية المتكررة، وهي تناسب بيئة النشر الصناعية القاسية والخارجية.

التكامل المدمج والسهل. يعمل الهيكل خفيف الوزن الذي يبلغ وزنه 25 جرامًا والتركيب القياسي M22×0.5 على تقليل صعوبة التصميم الميكانيكي لأجهزة التصوير الحراري المصغرة. يمكن لمطوري المعدات حفظ أعمال التعديل الهيكلي أثناء تكامل المنتج.

قدرة التركيز المرنة. تدعم مسافة التركيز الدنيا البالغة 0.5 متر اكتشاف الأهداف القريبة. بالمقارنة مع العدسات ذات التركيز الثابت النقي لمسافات طويلة، فإن هذا المنتج ذو الطول البؤري 4.1 مم يوسع حدود التطبيق ويلبي متطلبات مراقبة المسافات المختلطة.

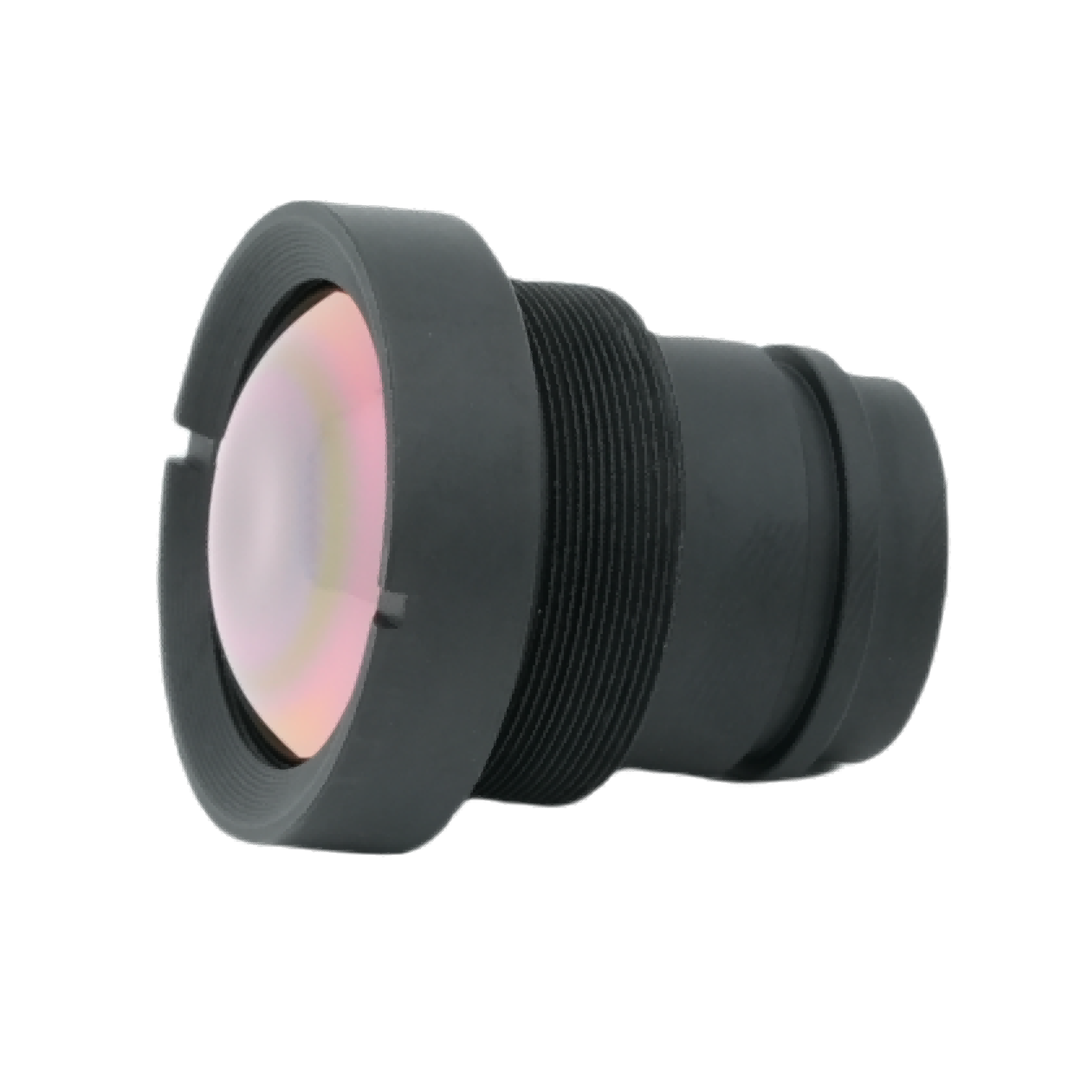

F1.0 4.1mm focal length thermal imaging lens

مجالات التطبيق

مراقبة أمن المحيط. توفر عدسة الأشعة تحت الحمراء الحرارية ذات مجال الرؤية الواسعة هذه إمكانية مراقبة حرارية بزاوية واسعة للمصانع والحدائق والمناطق الحدودية والمناطق السكنية. إنه يكمل أعمال كشف التسلل ليلاً ونهارًا بدون مصدر ضوء مرئي. تعد مراقبة أمن المحيط أحد اتجاهات التطبيق الرئيسية لمنتجات BOSHI Optical Technology.

التفتيش الحراري الصناعي. تدعم العدسة الضوئية بالأشعة تحت الحمراء فحص درجة حرارة المعدات، والكشف عن أخطاء الخزانة الكهربائية، وفحص التسرب الحراري لخطوط الأنابيب ودوريات سلامة المصنع. يمكن للموظفين الميدانيين اكتشاف مصادر الحرارة غير الطبيعية في الوقت المناسب لمنع وقوع حوادث السلامة الصناعية.

النقل الذكي ورؤية المركبات. يمكن نشره للرؤية الليلية الحرارية للسيارات ومراقبة حركة المرور على الطرق. في ظل الضباب والليل وظروف الرؤية المنخفضة، يساعد أداء مطابقة الدقة 640 × 512 على إنهاء أعمال تحديد هوية المشاة والعوائق.

حمولة الأنظمة غير المأهولة. وبالاستفادة من ميزة الوزن الخفيف الذي يصل إلى 25 جرامًا، تعمل العدسة كحمولة حرارية خفيفة الوزن للطائرات بدون طيار والروبوتات والمركبات الأرضية غير المأهولة. وتقوم بمهام البحث والإنقاذ ومراقبة حرائق الغابات والمهام ذات الصلة بدوريات التضاريس.

السلامة العامة والإنقاذ في حالات الطوارئ. وفي عمليات تحديد المواقع الحرارية لمكافحة الحرائق ومهام البحث والإنقاذ، فإنه يعمل بشكل جيد في البيئات المظلمة أو المليئة بالدخان أو المعتمة بصريًا. يمكن للإشارات الحرارية أن تخترق تداخل الدخان الجزئي لقفل موضع الهدف.

مراقبة الزراعة والبيئة. يقوم المشغلون بإجراء تحليل لدرجة حرارة النباتات ومراقبة الحياة البرية وتتبع توزيع الحرارة البيئية من خلال عدسة الأشعة تحت الحمراء الحرارية هذه. ويوفر دعمًا فعالاً للبيانات للبحوث الزراعية وأبحاث البيئة البيئية.
