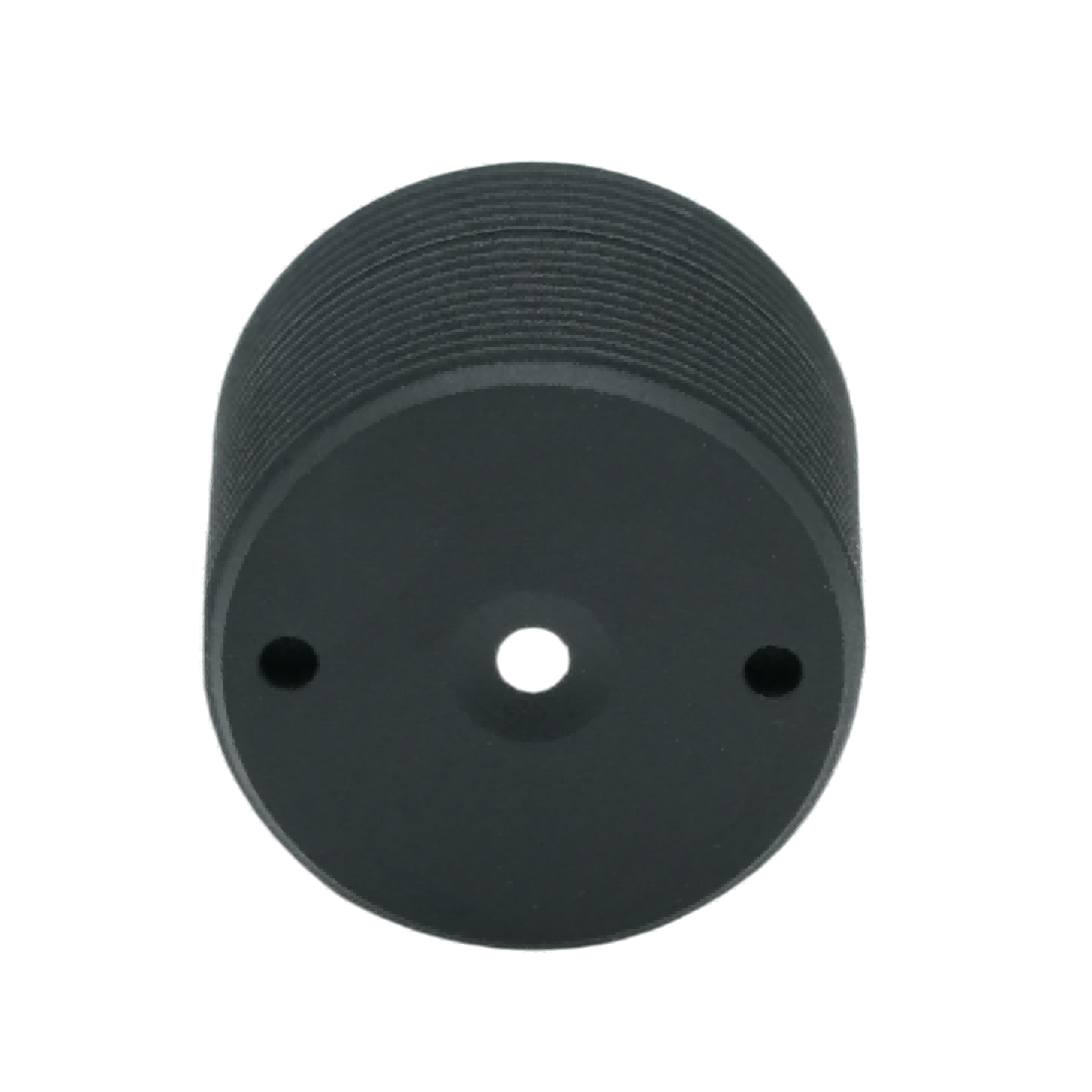

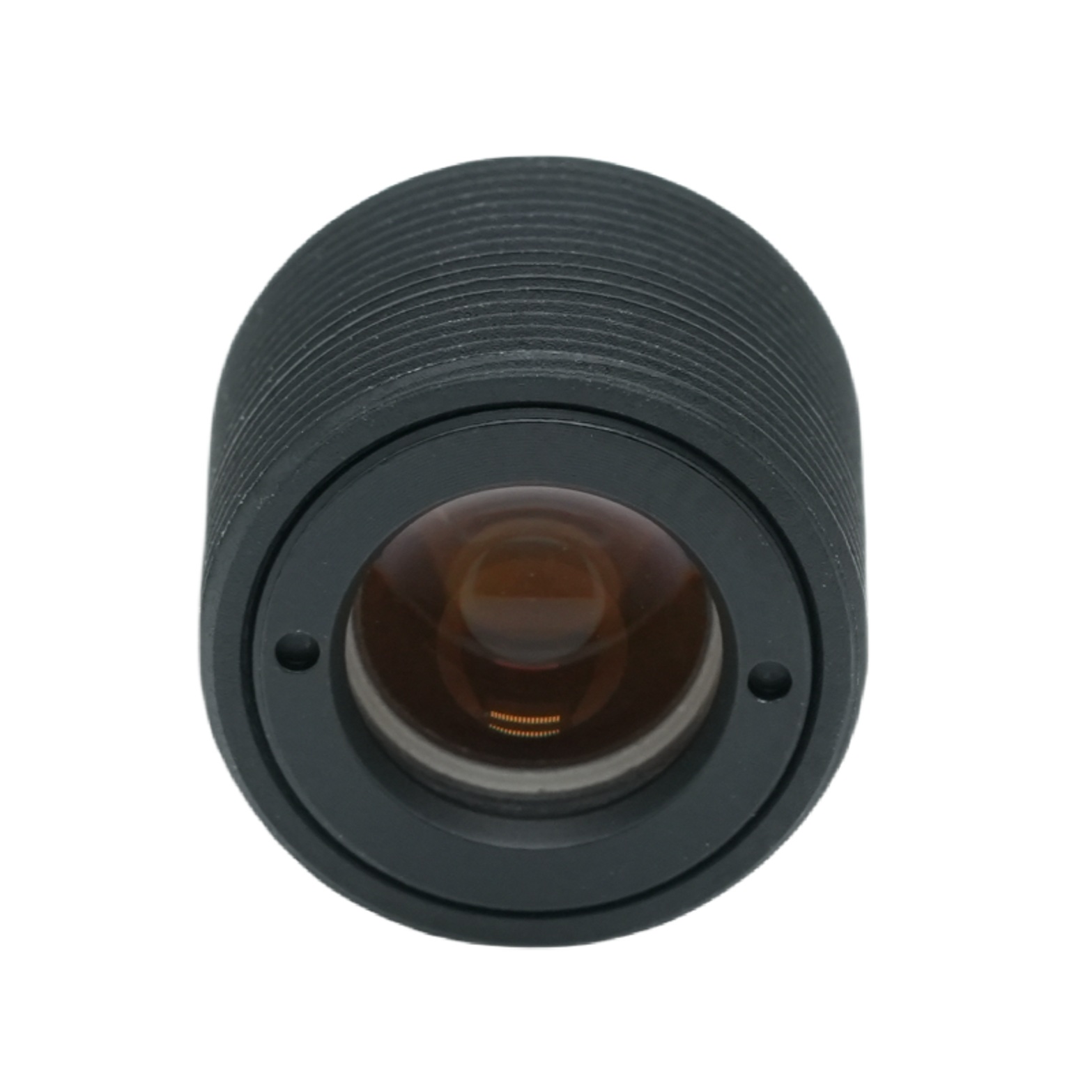

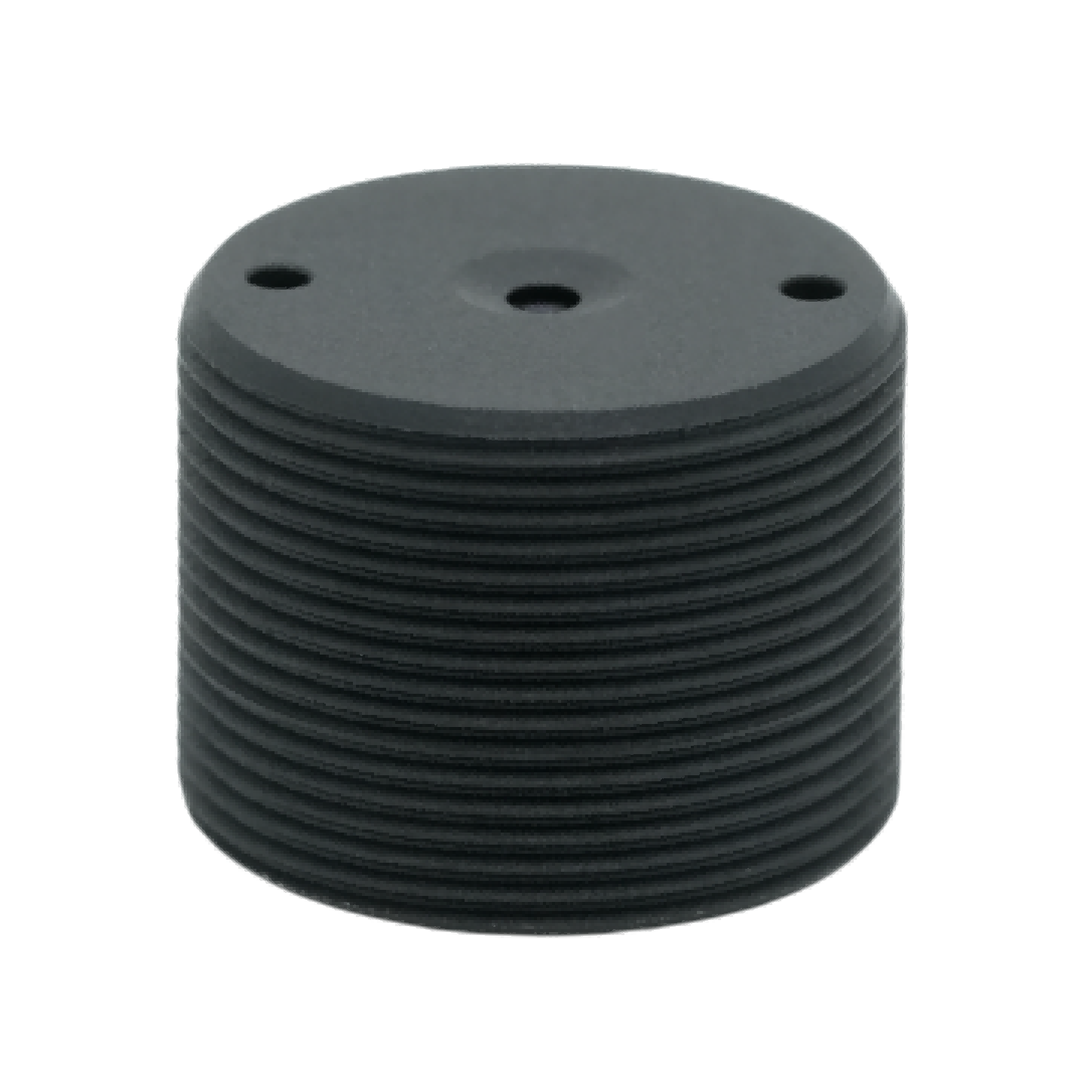

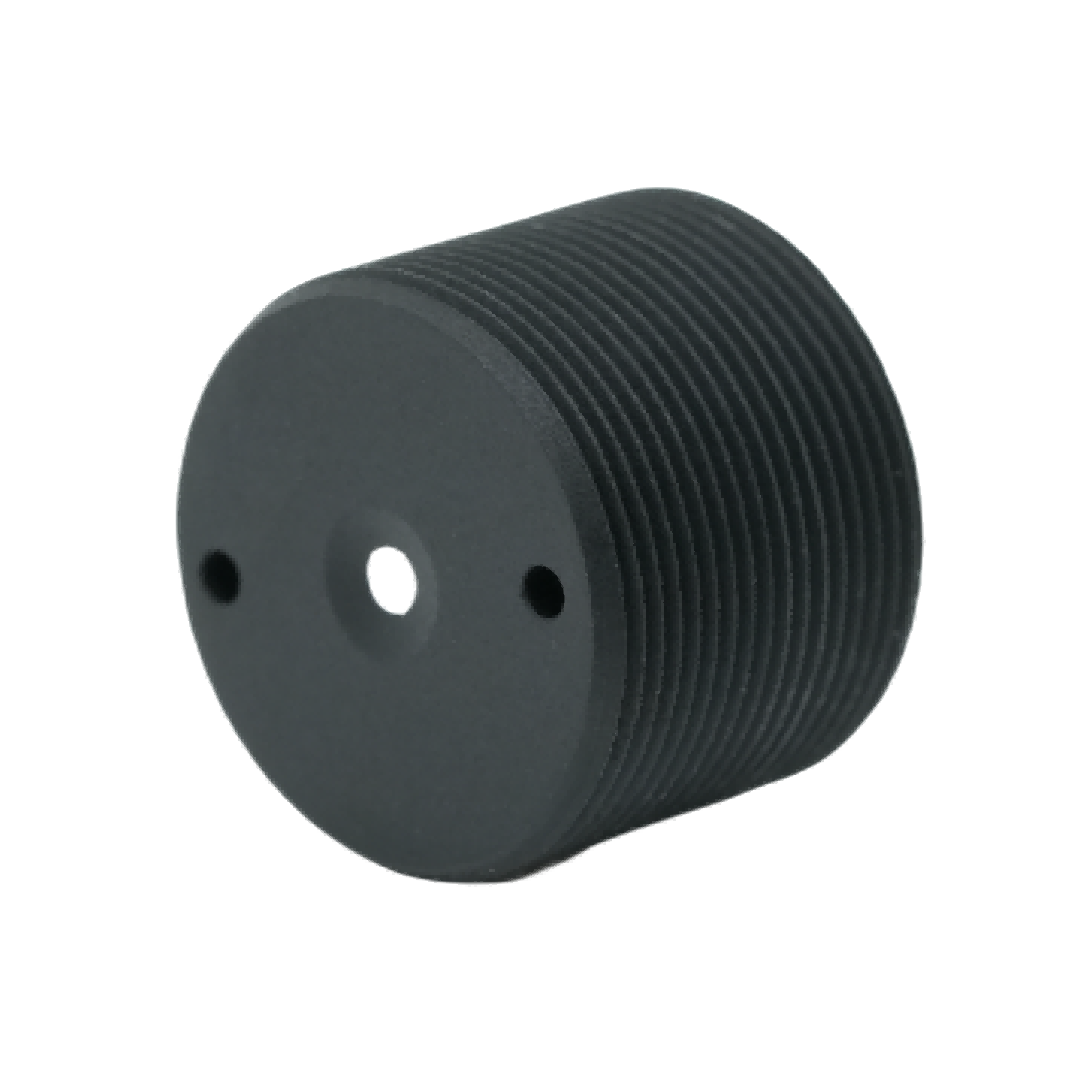

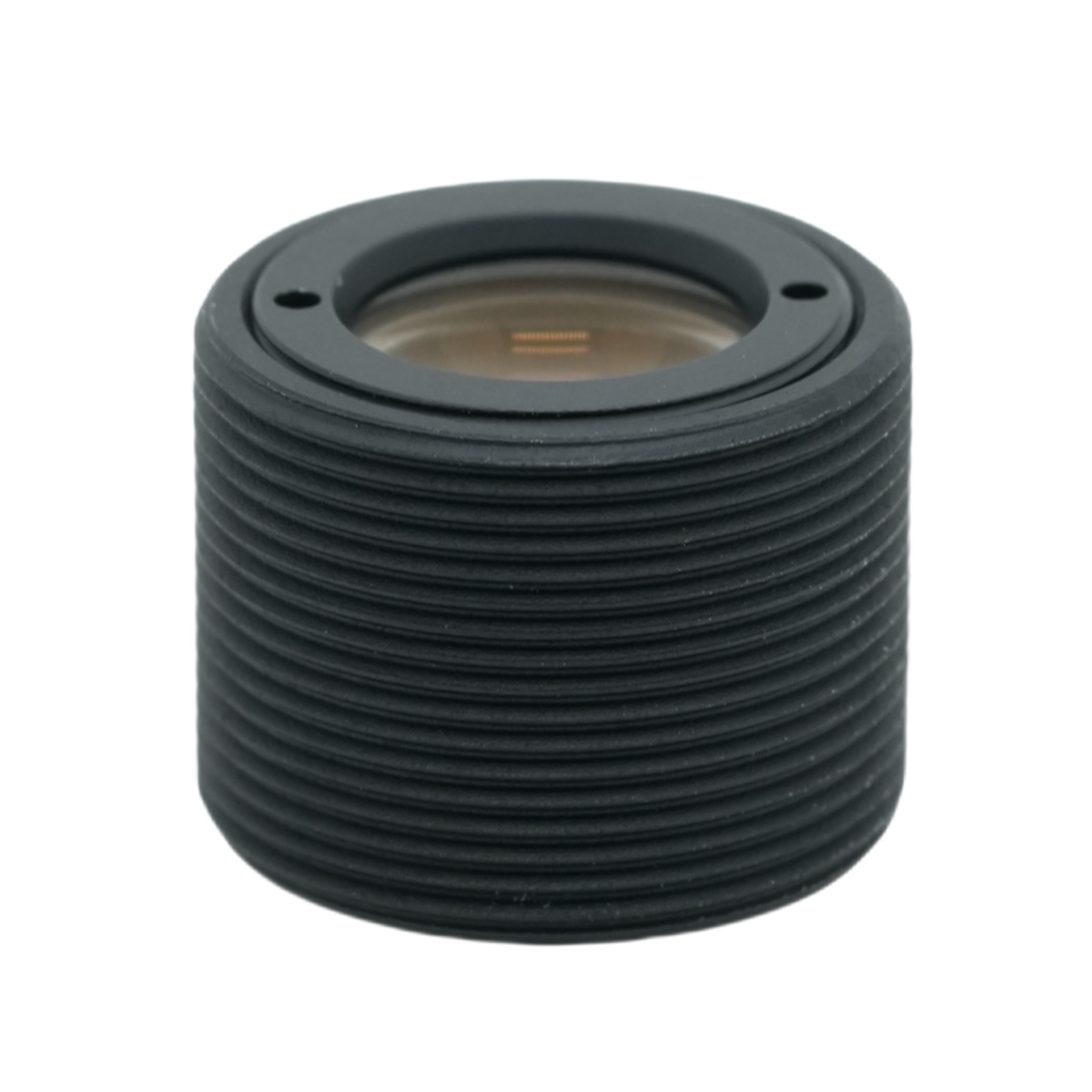

عدسة مخروطية مدببة مقاس 4.2 ملم

تم تصنيع هذه العدسة المدمجة ذات الزاوية العريضة بواسطة شركة ShangHai SILK Optical Technology CO., LTD، وهي مصممة خصيصًا لأجهزة استشعار الصور مقاس 1/2.7 بوصة لمهام التصوير الصناعي والمراقبة. وباعتبارها عدسة بصرية عالية الأداء، فإنها توفر مجال رؤية قطريًا كبيرًا يبلغ 124 درجة، مما يوفر تغطية واسعة للمشهد لالتقاط الصور في الوقت الفعلي. تتميز عدسة الكاميرا الصناعية هذه بتصميم بؤري ثابت وحامل M12، وتتميز بأبعاد إجمالية مدمجة بطول مسار إجمالي يبلغ 10.9 مم فقط، مما يسهل دمجها في أجهزة التصوير صغيرة الحجم. تعمل فتحة العدسة F3.5 على موازنة كمية الضوء والأداء البصري، بينما تضمن قيمة CRA التي يتم التحكم فيها توافقًا جيدًا مع مستشعرات CMOS السائدة. شركة ShangHai SILK Optical Technology CO., LTD تتحكم بشكل صارم في كل إجراءات الإنتاج، مما يجعل عدسة cctv هذه مستقرة للتشغيل المستمر لفترة طويلة. إنه يحقق توازنًا دقيقًا بين التغطية واسعة الزاوية وجودة التصوير العملية، وهو مناسب لمختلف معدات الرؤية محدودة المساحة، ويوفر حلاً بصريًا موثوقًا لسيناريوهات التسجيل البصري المدنية والصناعية المختلفة.

إرسال استفسار

وصف المنتج

وصف موجز للمنتج

تم تصنيع هذه العدسة ذات الزاوية العريضة المدمجة بواسطةشركة شنغهاي سيلك للتكنولوجيا البصرية المحدودة,مصممة خصيصًا لمستشعرات الصور مقاس 1/2.7 بوصة لمهام التصوير الصناعي والمراقبة. وباعتبارها عدسة بصرية عالية الأداء، فإنها توفر مجال رؤية قطريًا كبيرًا يبلغ 124 درجة، مما يوفر تغطية واسعة للمشهد لالتقاط الصور في الوقت الفعلي. تتميز عدسة الكاميرا الصناعية هذه بتصميم بؤري ثابت وحامل M12، وتتميز بأبعاد إجمالية مدمجة بطول مسار إجمالي يبلغ 10.9 مم فقط، مما يسهل دمجها في أجهزة التصوير صغيرة الحجم. تعمل فتحة العدسة F3.5 على موازنة كمية الضوء والأداء البصري، بينما تضمن قيمة CRA التي يتم التحكم فيها توافقًا جيدًا مع مستشعرات CMOS السائدة. شركة ShangHai SILK Optical Technology CO., LTD تتحكم بشكل صارم في كل إجراءات الإنتاج، مما يجعل عدسة cctv هذه مستقرة للتشغيل المستمر لفترة طويلة. إنه يحقق توازنًا دقيقًا بين التغطية واسعة الزاوية وجودة التصوير العملية، وهو مناسب لمختلف معدات الرؤية محدودة المساحة، ويوفر حلاً بصريًا موثوقًا لسيناريوهات التسجيل البصري المدنية والصناعية المختلفة.

وصف تفصيلي للمنتج

تحليل المعلمة

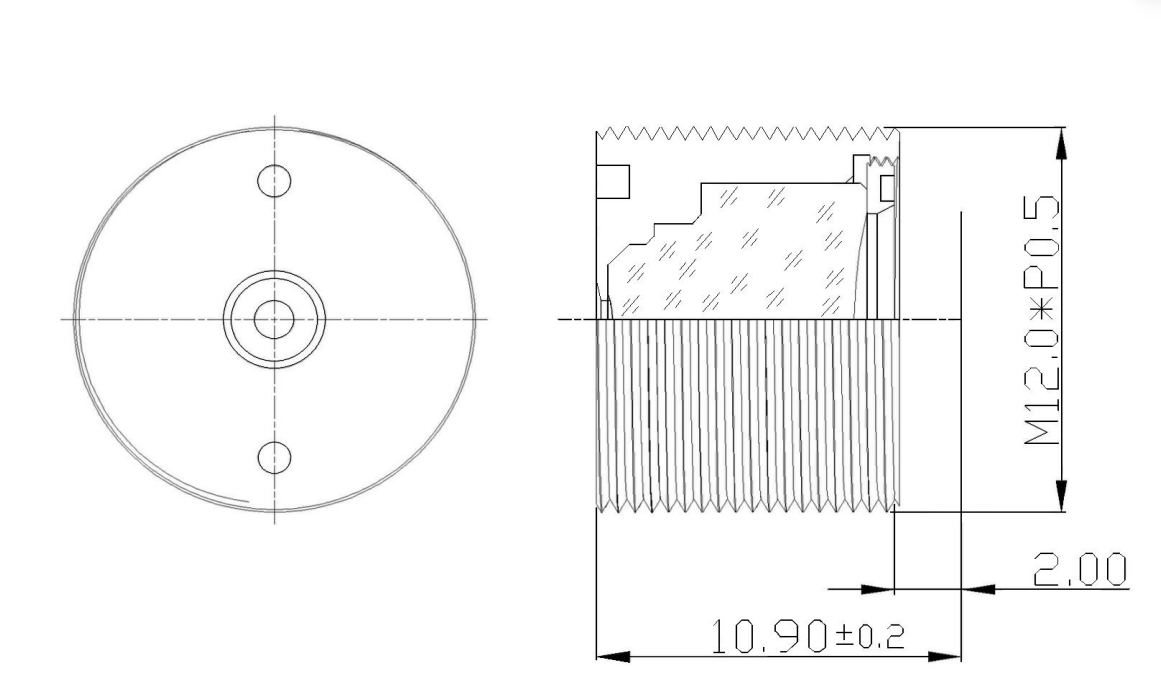

- الهيكل البصري والأبعاد:تم تصنيعها بواسطة ShangHai SILK Optical Technology CO., LTD، هذه العدسة ذات الزاوية الواسعة تتبنى تخطيطًا بصريًا ناضجًا. إجمالي طول المسار هو 10.9±0.3 مم، الحجم الصغير يسهل تصغير الجهاز. يصل الطول البؤري الفعال إلى 4.2 مم مع تفاوت ±5%، ويعمل مع فتحة F/NO 3.5±5% لتحقيق قدرة متوازنة على جمع الضوء. الطول البؤري الخلفي هو 3.2±0.2 مم، مما يدعم تجميع المستشعر المناسب.

- تنسيق التصوير ومجال الرؤية:تتطابق دائرة الصورة القصوى Φ7.0 مم مع مستشعر 1/2.7 بوصة بشكل مثالي. مجال رؤية قطري 124 درجة، مجال رؤية أفقي 94 درجة، مجال رؤية عمودي 45.6 درجة، تحقق عدسة M12 التقاط مشهد واسع للغاية دون دوران ميكانيكي إضافي.

- مؤشر التصوير:تشويه التلفزيون - 19.30%، الإضاءة النسبية 45.0%، CRA <14.13 درجة. يقلل CRA المنخفض بشكل كبير من مخاطر التظليل لرقائق CMOS. يضمن حامل M12*P0.5 القياسي إمكانية التبديل الشامل لتركيب عدسة الرؤية الآلية.

لا.	غرض	مواصفة
1	TTL (إجمالي طول المسار)	10.9 ± 0.3
2	EFL (البعد البؤري الفعال)	4.2 ± 5%
3	F/NO (الفتحة)	3.5 ± 5%
4	BFL (البعد البؤري الخلفي)	3.2 ± 0.2
5	البناء (الهيكل)	1P3G
6	ماكس صورة الدائرة	Φ7.0 ملم
7	لجهاز الاستشعار	1/2.7"
8	مجال الرؤية – قطري	124 درجة
	مجال الرؤية – أفقي	94 درجة
	مجال الرؤية – عمودي	45.6 درجة
9	تشويه التلفزيون	-19.30%
10	الإضاءة النسبية	45.0%
11	CRA (زاوية الأشعة الرئيسية)	<14.13°
12	جبل	M12 × P0.5

مزايا الأداء

إمكانية عرض واسعة للغاية:وباعتبارها عدسة بؤرية ثابتة، فإنها توفر مجال رؤية واسعًا، حيث تلتقط لقطة واحدة منطقة مراقبة كبيرة، مما يقلل من تكلفة الأجهزة لنشر الكاميرات المتعددة.

تصميم CRA منخفض:تحافظ هذه العدسة البصرية عالية الأداء على زاوية الشعاع الرئيسية أقل من 14.13 درجة، وتحسن بشكل كبير تجانس التصوير المحيطي، وتقلل من مشكلة الزاوية المظلمة لتطبيق عدسات المراقبة.

التصميم الميكانيكي المصغر:يتناسب هيكل TTL القصير مع هيكل المعدات صغير الحجم، وهو مثالي لأجهزة الكاميرا صغيرة الحجم. توفر واجهة M12 القياسية توافقًا جيدًا مع معظم وحدات الكاميرا الصناعية.

جودة الإنتاج الضخم المستقرة:بدعم منShangHai SILK Optical Technology CO., LTDبفضل القدرة الهندسية البصرية، تحافظ عدسة CCTV هذه على التسامح المحكم مع كل معلمة بصرية، وتضمن أداءً ثابتًا للدفعة.

ShangHai SILK Optical Technology CO., LTD,

مجالات التطبيق

- المراقبة والرصد الأمني:تناسب هذه العدسة ذات الزاوية الواسعة الكاميرات الأمنية صغيرة الحجم، وتغطي مشاهد المراقبة الداخلية والخارجية واسعة النطاق وقصيرة المدى.

- رؤية الآلة والتفتيش الصناعي:تعمل عدسة الكاميرا الصناعية مع معدات الفحص البصري المدمجة، وتوفر تصويرًا واسع الزاوية لفحص المنتج ومسح الكود.

- الأجهزة المنزلية الذكية:يستخدم لكاميرات الأبواب الذكية، وكاميرات المراقبة المنزلية، ويتكيف الجسم المدمج مع المساحة الداخلية المحدودة للأجهزة الذكية.

- المحطات المرئية لإنترنت الأشياء:يتم تطبيق هذه العدسة البؤرية الثابتة في العديد من وحدات المجموعة المرئية لإنترنت الأشياء، وتوفر حلاً بصريًا واسع الزاوية يمكن الاعتماد عليه للحصول على الصور من جانب الحافة.
