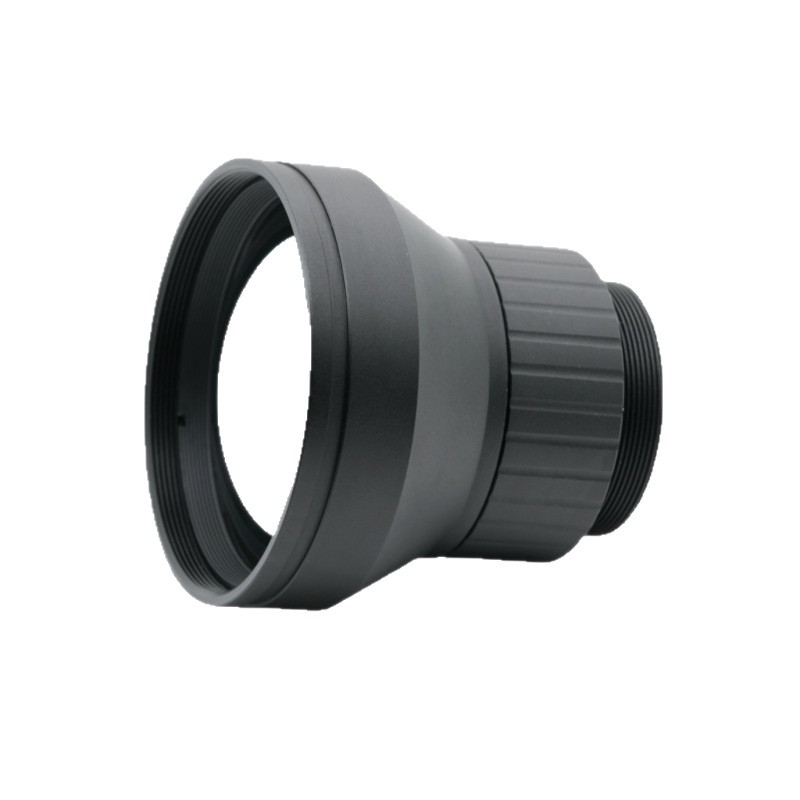

عدسة تصوير حراري 50 ملم

وصف موجز للمنتج

تم تطوير وتصنيع عدسة التصوير الحراري عالية الأداء هذه بواسطة شركة ShangHai SILK Optical Technology CO., LTD، وهي مصممة خصيصًا لأجهزة التصوير الحراري بالأشعة تحت الحمراء ذات الموجات الطويلة غير المبردة. تتميز هذه العدسة التي تعمل بالأشعة تحت الحمراء بطول بؤري 50 مم وفتحة كبيرة ساطعة F1.0، وتوفر قدرة رائعة على جمع الضوء لسيناريوهات الكشف الحراري في الإضاءة المنخفضة. وهو يتطابق مع كاشفات الأشعة تحت الحمراء مقاس 640×512,12 ميكرومتر، ويعمل ضمن النطاق الطيفي الكلاسيكي للأشعة تحت الحمراء طويل الموجة 8-12 ميكرومتر.

مع تصنيف IP67 المقاوم للماء للعنصر الأمامي، والقدرة على التكيف مع درجة حرارة العمل القوية -40 درجة مئوية ~ +80 درجة مئوية، تدعم عدسة التصوير الحراري هذه تعديل التركيز البؤري اللانهائي بمقدار 2 متر. تضمن النفاذية العالية التي تزيد عن 90% والإضاءة النسبية ≥94% إخراج صورة حرارية موحدة وحادة. تم اعتماد عدسة الأشعة تحت الحمراء هذه على نطاق واسع للمراقبة الخارجية وأمن المحيط والمراقبة الحرارية، وتوفر أداءً بصريًا مستقرًا وموثوقًا لمختلف أنظمة التصوير بالأشعة تحت الحمراء في البيئات القاسية.

وصف تفصيلي للمنتج

المعلمة

 المواصفات البصرية:طول بؤري 50 مم مع فتحة عدسة كبيرة F1.0؛ الطول الموجي العامل للأشعة تحت الحمراء 8‑12μm، مصمم بشكل مثالي للكاشف المتوافق مع 640×512,12μm. يصل مجال الرؤية إلى 11.27 درجة (عمق) × 8.8 درجة (ارتفاع) × 7.0 درجة (فولت)، مما يوفر تغطية ميدانية معتدلة للمراقبة الحرارية لمسافات طويلة.

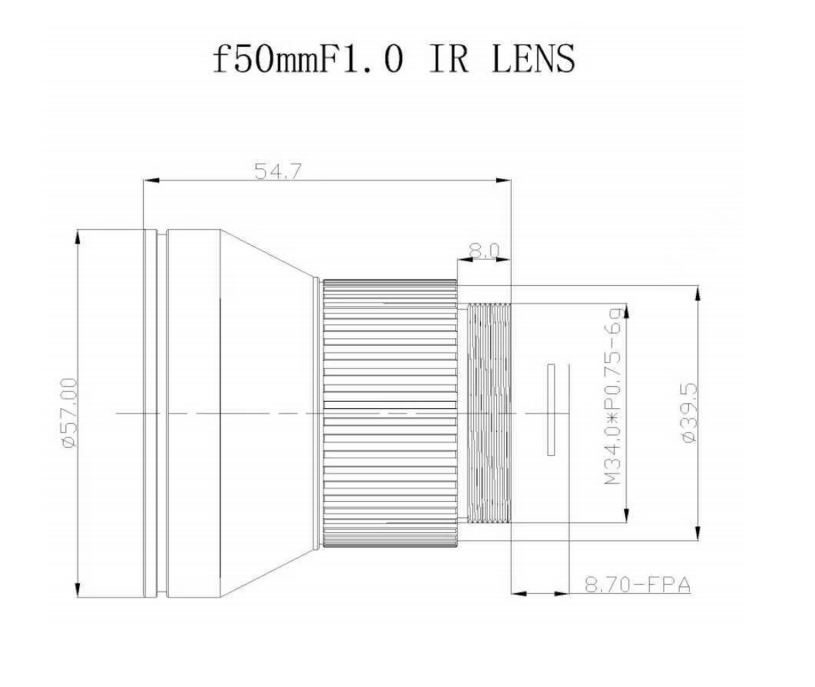

 المواصفات الميكانيكية والبيئية:حامل M34×0.75 لسهولة التجميع؛ نطاق التركيز من 2 متر إلى ما لا نهاية. يحقق العنصر الأمامي تصنيف IP67 لحماية الدخول. تغطي درجة حرارة التشغيل -40 درجة مئوية إلى +80 درجة مئوية، وتتكيف مع الظروف الميدانية شديدة البرودة والساخنة. تعتمد البصريات المكشوفة طلاء AR المضاد للانعكاس.

 مواصفات جودة الصورة:النفاذية ≥90%، الإضاءة النسبية ≥94%، التشويه ≥‑1.0%. شركة ShangHai SILK Optical Technology CO., LTD تتحكم بشكل صارم في هذه المؤشرات لضمان أداء صورة ثابت لعدسة التصوير الحراري هذه.

مزايا الأداء

 جمع الضوء متفوقة:تعمل الفتحة الكبيرة F1.0 لهذه العدسة التي تعمل بالأشعة تحت الحمراء على تحسين امتصاص فوتون الأشعة تحت الحمراء بشكل كبير، مما يعزز نسبة الإشارة إلى الضوضاء في الصورة الحرارية في ظل ظروف الإشعاع الحراري الخافت.

 توحيد التصوير الممتاز:تضمن الإضاءة النسبية ≥94% الحد الأدنى من التظليل والصورة الساطعة والموحدة عبر سطح المستشعر بالكامل؛ تعمل نفاذية ≥90% المقدمة بواسطة طلاء AR عالي الجودة على زيادة استخدام طاقة الأشعة تحت الحمراء.

 متانة البيئة القاسية:تعمل درجة مقاومة الماء للعنصر الأمامي IP67 بالإضافة إلى درجة حرارة العمل واسعة النطاق على جعل عدسة التصوير الحراري هذه تقاوم الغبار والرطوبة والتقلبات الشديدة في درجات الحرارة للتشغيل الخارجي على مدار الساعة طوال أيام الأسبوع.

 تصميم بصري منخفض التشويه:التشويه ≥‑1.0%، يقلل التشوه الهندسي من أجل قياس ومراقبة دقيقة للهدف الحراري.

 التركيز المرن:يدعم نطاق التركيز 2m‑∞ كلاً من الفحص قريب المدى والمراقبة طويلة المدى لنظام التصوير بالأشعة تحت الحمراء غير المبرد.

مجالات التطبيق

 أمن المحيط ومراقبة الحدود:تم دمج عدسة التصوير الحراري هذه على نطاق واسع في الكاميرات الحرارية الخارجية للكشف عن التسلل ليلاً ونهارًا، والتنبيه في جميع الأحوال الجوية.

 الفحص الحراري الصناعي:يستخدم لمراقبة درجة حرارة المعدات، وتشخيص خطأ الحرارة الزائدة في المصنع، ومحطة الطاقة وفحص خطوط الأنابيب.

 المراقبة الخارجية وإنقاذ البحث:يتم تطبيقه في أجهزة المراقبة بالأشعة تحت الحمراء للوقاية من حرائق الغابات والبحث والإنقاذ الميداني تحت الظلام الدامس أو الضباب الكثيف.

 نظام الأشعة تحت الحمراء المثبت على السيارة:يناسب الوحدات الحرارية المحمولة على السيارة، ويوفر أداءً بصريًا موثوقًا به بالأشعة تحت الحمراء في بيئة خارجية معقدة.

 تجميع كاميرا الأشعة تحت الحمراء غير المبردة:توفر شركة ShangHai SILK Optical Technology CO., LTD عدسة الأشعة تحت الحمراء هذه كمكون بصري أساسي لمصنعي الكاميرات الحرارية OEM وODM.
