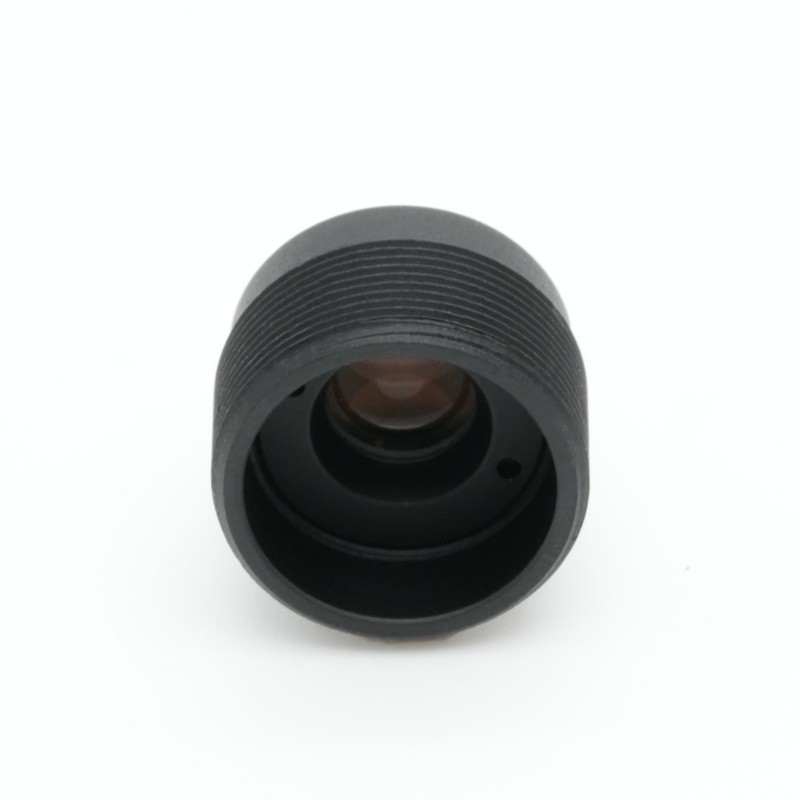

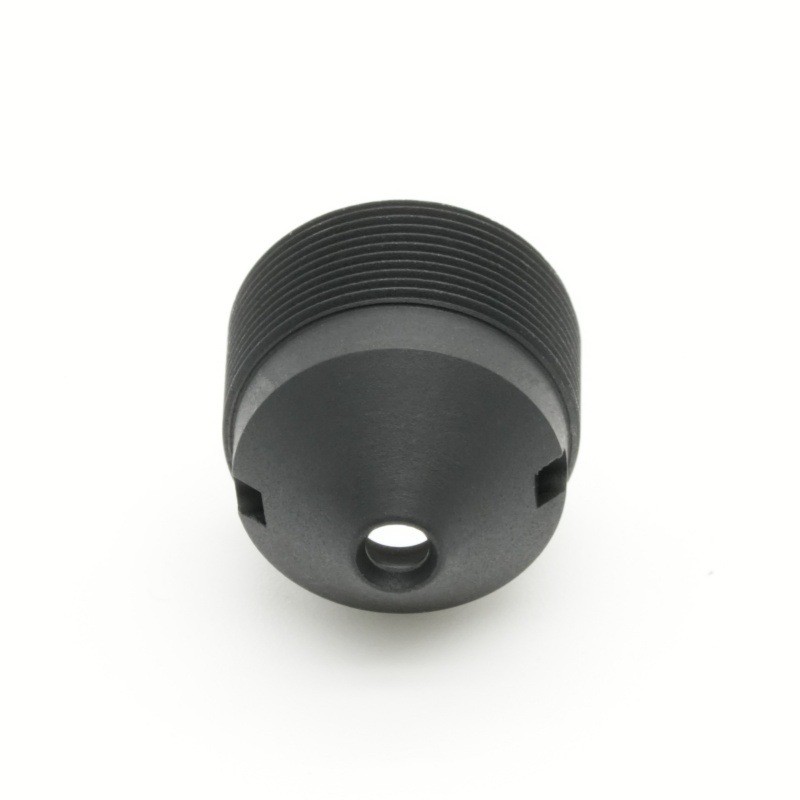

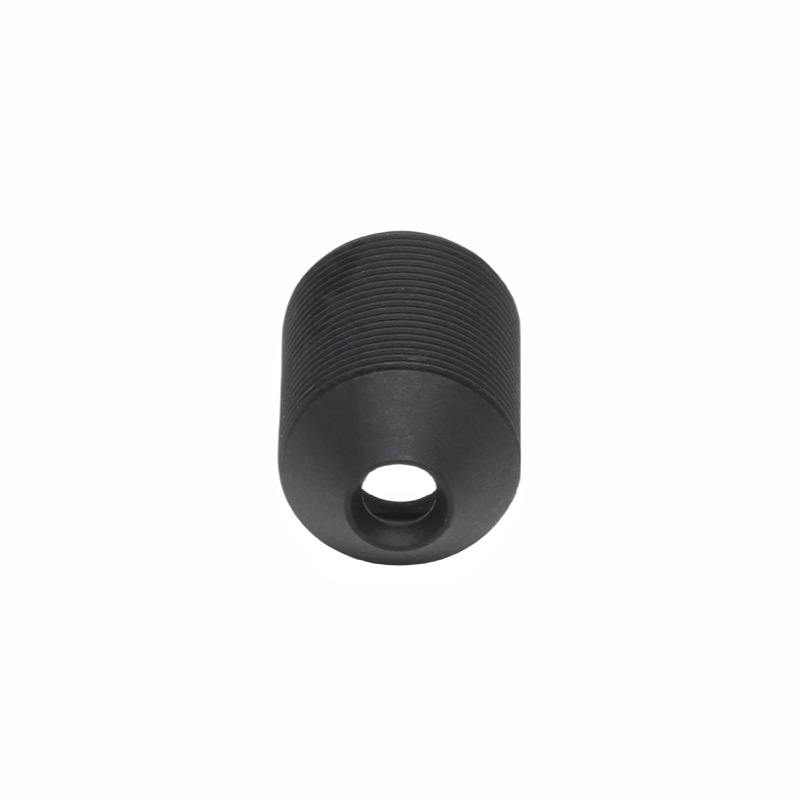

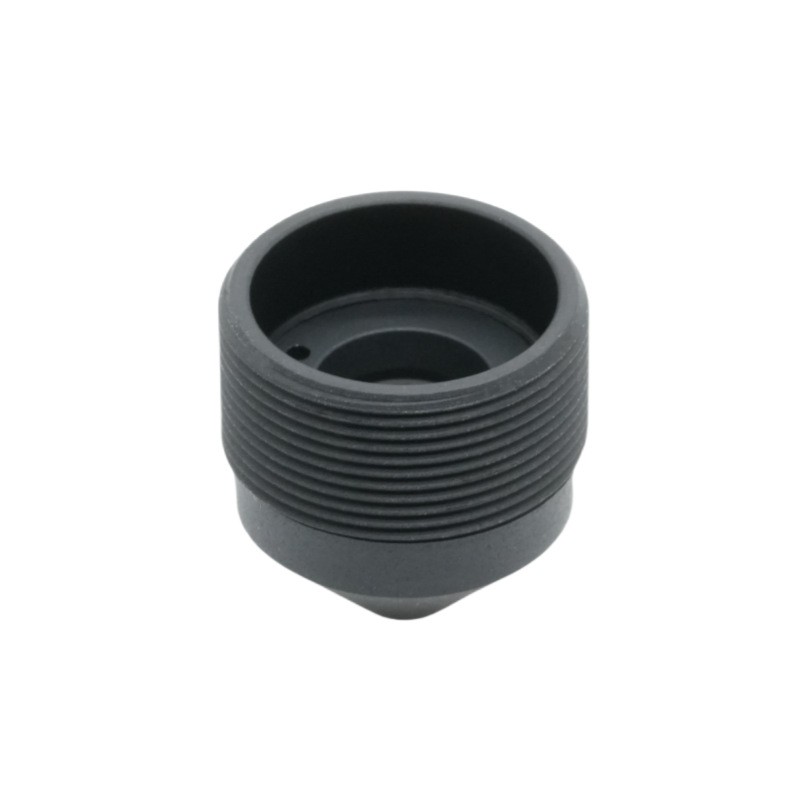

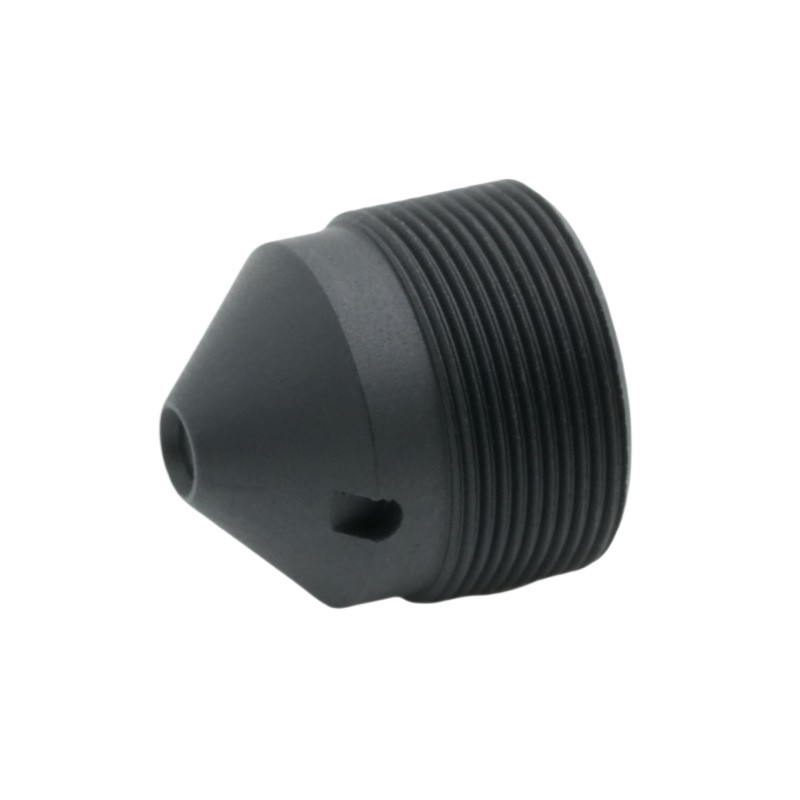

عدسة مخروطية مقاس 6.2 ملم

موجز المنتج

تم تصنيع هذه العدسة البؤرية الثابتة عالية الموثوقية مقاس 6.2 مم بواسطة تقنية BOSHI البصرية، وقد تم تصميمها خصيصًا لمشاريع أمان OEM ذات الحجم الكبير، وتم تحسينها حول معيار العدسة بتنسيق 1/2.7 بوصة. تحقق هذه البصريات المصغرة المدمجة، المزودة بفتحة ثابتة F2.6، توازنًا دقيقًا بين أداء تجميع الضوء وعمق المجال العملي لعمليات نشر بصريات المراقبة متوسطة المدى. كعدسة لوحة M7 احترافية، فإنها تعتمد تصميم عدسة زاوية شعاع منخفضة أقل من 15 درجة، مقترنة بأداء عدسة إضاءة نسبي عالٍ للتخفيف من تظليل الزاوية وتحول اللون - نقطة فشل شائعة لمكون كاميرا IP صغيرة منخفضة التكلفة. فهو يوفر مجال رؤية قطريًا يبلغ 74 درجة للتعرف على الأشياء والجسم البشري، مع تسامح كبير مع دائرة الصورة لامتصاص انحراف التجميع أثناء إنتاج الوحدة عالية السرعة. تجري تقنية BOSHI الضوئية التحقق البصري والميكانيكي الكامل لكل عدسات لوحة أمان OEM، مما يضمن تصويرًا متسقًا على مدار الساعة في أجهزة المراقبة التجارية والسكنية الداخلية. تم تصميمه خصيصًا من حيث التكلفة لخطوط التجميع الآلية، وهو بمثابة مكون بصري مثبت لكاميرات Wi-Fi ووحدات IP المدمجة وأجهزة المراقبة ذات الأغراض العامة.

وصف تفصيلي للمنتج

تحليل المعلمة

- عدسة بؤرية ثابتة مقاس 6.2 مم (EFL 6.2±5%):تمت معايرة هذا الطول البؤري الثابت المتوسط ​​خصيصًا لبصريات المراقبة متوسطة المدى. ليست واسعة جدًا بحيث تؤدي إلى تشويه شديد للحافة، ولا ضيقة جدًا بحيث لا تحد من تغطية المشهد. بالنسبة لارتفاع المراقبة النموذجي المثبت على الحائط، يتيح هذا الطول البؤري التعرف الواضح على الشخصيات البشرية والبضائع ضمن مسافة مراقبة تتراوح من 3 إلى 8 أمتار، وهو مثالي للمداخل والمكاتب وغرف البيع بالتجزئة، مع تجنب مقايضات الأداء للعدسات فائقة الاتساع أو العدسات المقربة المدمجة.

- فتحة عدسة ثابتة F2.6 (F/NO 2.6±5%):مواصفات عملية للقزحية الثابتة لسيناريوهات المراقبة اليومية. توفر هذه الفتحة الثابتة F2.6 دخولًا ثابتًا للضوء في ظل الإضاءة المحيطة الداخلية العادية، مع الحفاظ على عمق مجال مُرضٍ. يمكن أن تظل الكائنات المتعددة الموجودة على مسافات مختلفة داخل الإطار واضحة في وقت واحد، مما يزيل خطر خروج التركيز البؤري الناتج عن الفتحة الكبيرة جدًا في البصريات المصغرة المدمجة.

- تحسين العدسة بصيغة 1/2.7 بوصة:تمت محاكاة النظام البصري بالكامل وضبطه لمستشعر مقاس 1/2.7 بوصة. توفر دائرة الصورة القصوى بقطر 7.0 مم هامش أمان كافٍ خارج منطقة المستشعر النشطة. عند تجميع عدسة اللوحة M7 هذه على وحدات الكاميرا، لن يؤدي الإزاحة الموضعية البسيطة من معدات SMT الآلية إلى توليد تظليل ميكانيكي، مما يزيد بشكل مباشر من إنتاج الإنتاج الضخم لعملاء OEM للكاميرا.

- مواصفات مجال الرؤية:74 درجة قطريًا / 62 درجة أفقيًا / 33.5 درجة عموديًا. معايرة الزاوية الموجهة نحو الأمن في العالم الحقيقي. يغطي النطاق الأفقي 62 درجة معظم احتياجات المراقبة المثبتة على الحائط في المكاتب والمتاجر، وتتناسب الزاوية الرأسية مع ارتفاع التثبيت القياسي دون إهدار موارد البكسل على السقف أو المنطقة الأرضية غير المفيدة.

- عدسة زاوية الشعاع الرئيسية المنخفضة (CRA<15°):ميزة تنافسية أساسية واحدة لمكون كاميرا IP الصغيرة. تأتي العديد من العدسات المدمجة ذات الميزانية المحدودة بقيمة CRA عالية، مما يؤدي إلى تباين الألوان في الزوايا وانخفاض الحساسية وعدم تساوي السطوع عند مطابقة مستشعرات CMOS السائدة. يتم التحكم به في درجة حرارة أقل من 15 درجة، وهذا التصميم يمنع بشكل كبير مثل هذه العيوب البصرية.

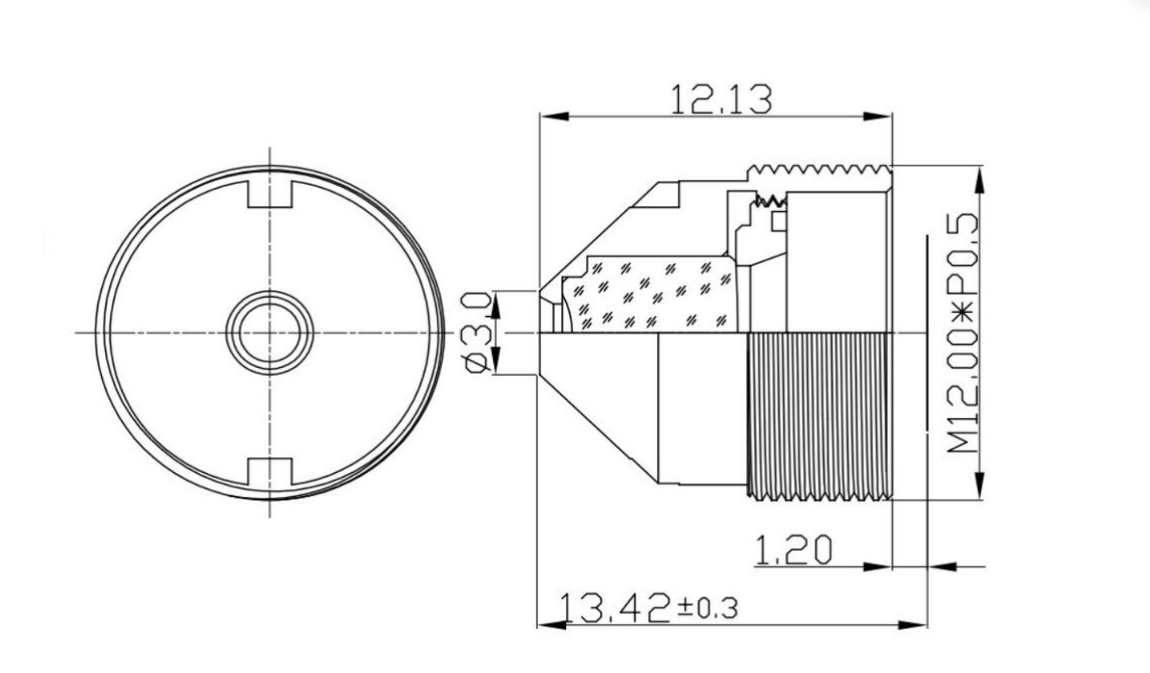

- المواصفات الميكانيكية لعدسة اللوحة M7:تل: 13.42 ± 0.3 مم؛ بفل: 6.5 ± 0.2 مم. تحكم صارم في التسامح على إجمالي طول المسار والبعد البؤري الخلفي. يدعم البعد المدمج تصميم الوحدة المصغرة المتكاملة للغاية؛ تضمن التفاوتات الميكانيكية الصارمة إخراجًا بصريًا قابلاً للتكرار بعد التجميع الآلي للطلبات الجماعية لعدسات لوحة الأمان OEM.

- مؤشر التشويه والإضاءة:تشويه التلفزيون - 12.00%، الإضاءة النسبية 58.0%. تشويه تم ضبطه بواسطة التطبيق لتسجيل مراقبة الفيديو، دون تمديد المشهد بشكل غير طبيعي. يحافظ أداء العدسة ذو الإضاءة النسبية العالية بنسبة 58.0% على سطوع مقبول في زوايا الصورة، مما يقلل من عبء خوارزمية ISP لتصحيح الحواف الداكنة.

مزايا الأداء الأساسية من خلال تقنية BOSHI الضوئية

1. يحقق الجمع بين العدسة البؤرية الثابتة الناضجة مقاس 6.2 مم والفتحة الثابتة F2.6 قدرة بصرية متوازنة لبصريات المراقبة متوسطة المدى. وهو يعمل بشكل ثابت في البيئات الداخلية المعتمة أثناء النهار الساطعة، ويطلق إمكانات التصوير بشكل كامل للعدسة ذات التنسيق 1/2.7 بوصة دون الاعتماد المفرط على تصحيح برنامج ISP.

2. باعتبارها بصريات مصغرة مدمجة مع دائرة صورة كبيرة الحجم مقاس 7.0 مم، فإن عدسة اللوحة M7 هذه تحتفظ بقدرة تحمل خطأ التجميع. لن يؤدي الانحراف الطفيف في تحديد المواقع أثناء تجميع الوحدة النمطية إلى إنتاج زوايا داكنة، مما يؤدي إلى خفض معدل العيوب بالنسبة لمصنعي المعدات الأصلية للكاميرا.

3. تعمل خاصية عدسة زاوية الشعاع المنخفضة المدمجة مع مقاييس عدسة الإضاءة النسبية العالية. يتم الحفاظ على السطوع من المركز إلى الزاوية وتناسق الألوان بشكل جيد؛ فهو يحل بشكل فعال تظليل الزاوية ونقاط الألم في انحراف اللون التي تزعج العديد من مكونات كاميرا IP الصغيرة المنافسة.

4. البعد الميكانيكي الأمثل لسير عمل الإنتاج الضخم الآلي. تنفذ تقنية BOSHI الضوئية فحص العينات على الفهارس البصرية والأبعاد الميكانيكية لكل دفعة من عدسات لوحة الأمان OEM. يتم ضمان الأداء المتسق للمنتج لمشاريع مراقبة OEM وODM كبيرة الحجم.

5. يؤدي تشويه التلفزيون المتوازن وإضاءة الحافة إلى تقليل الحاجة إلى خوارزمية تصحيح الصورة الثقيلة. يمكن للكاميرات المدمجة مع هذه العدسة إخراج لقطات مراقبة طبيعية، مما يوفر موارد حوسبة الرقاقة لوظائف أخرى.

سيناريوهات التطبيق المستهدف

1. معدات المراقبة الداخلية التجارية: كاميرات مضادة للسرقة للبيع بالتجزئة، ووحدات مراقبة المكاتب، وكاميرات IP مدمجة في الردهة والممرات. تتوافق عدسة لوحة الأمان OEM هذه، المصممة كبصريات مراقبة متوسطة المدى، مع عدسة ذات تنسيق 1/2.7 بوصة بشكل مثالي. باعتبارها مكونًا مؤهلاً لكاميرا IP صغيرة، فإنها توفر تفاصيل واضحة عن الجسم والجسم البشري للمناطق العامة متوسطة الحجم.

2. أجهزة أمان المنزل الذكي: كاميرات مراقبة Wi-Fi منزلية، ووحدات الكاميرا المساعدة لمدخل المبنى. بفضل الهيكل البصري المصغر المدمج وخصائص عدسة زاوية الشعاع الرئيسية المنخفضة، فإن عدسة اللوحة M7 تناسب أجهزة الكاميرا المنزلية ذات المساحة المحدودة.

3. أنظمة رؤية مدمجة صغيرة: كاميرات مساعدة للتحكم في الوصول، وحدات تجميع صور صغيرة الحجم تعتمد واجهة M7. توفر العدسة البؤرية الثابتة مقاس 6.2 مم تكبيرًا مناسبًا لمراقبة الأجسام على مسافة قصيرة إلى متوسطة.

4. مشاريع كاميرات مراقبة OEM كبيرة الحجم: كاميرات أمان تناظرية و IP يتم إنتاجها بكميات كبيرة. توفر تقنية BOSHI البصرية حلاً بصريًا فعالاً من حيث التكلفة، ويمكن دمج عدسة الفتحة الثابتة F2.6 هذه في أجهزة الكاميرا النهائية للعلامات التجارية العالمية لمنتجات الأمان.
