عدسة مخروطية مدببة مقاس 6.2 ملم

وصف موجز للمنتج

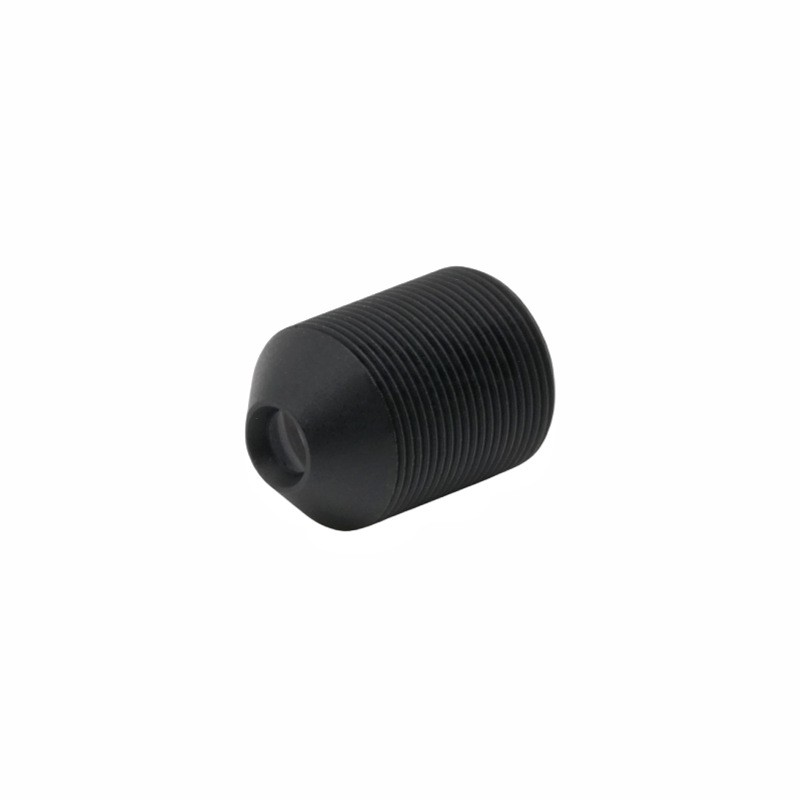

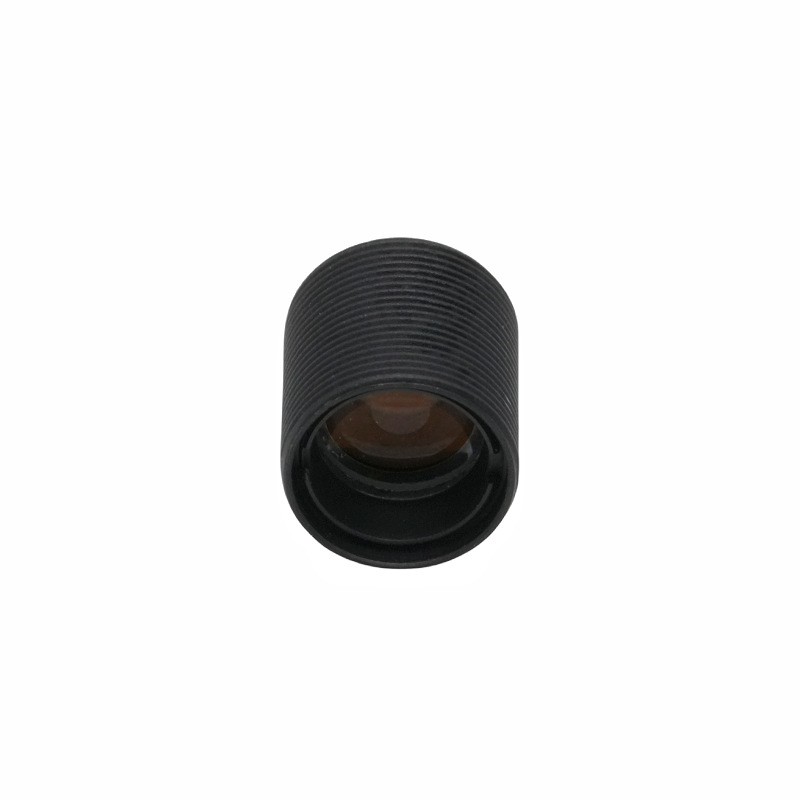

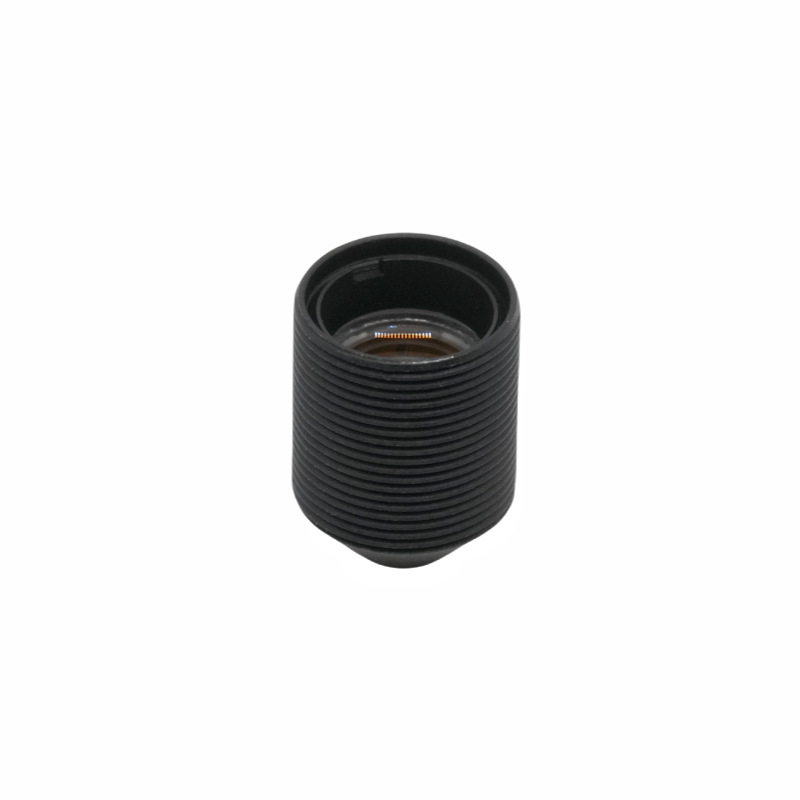

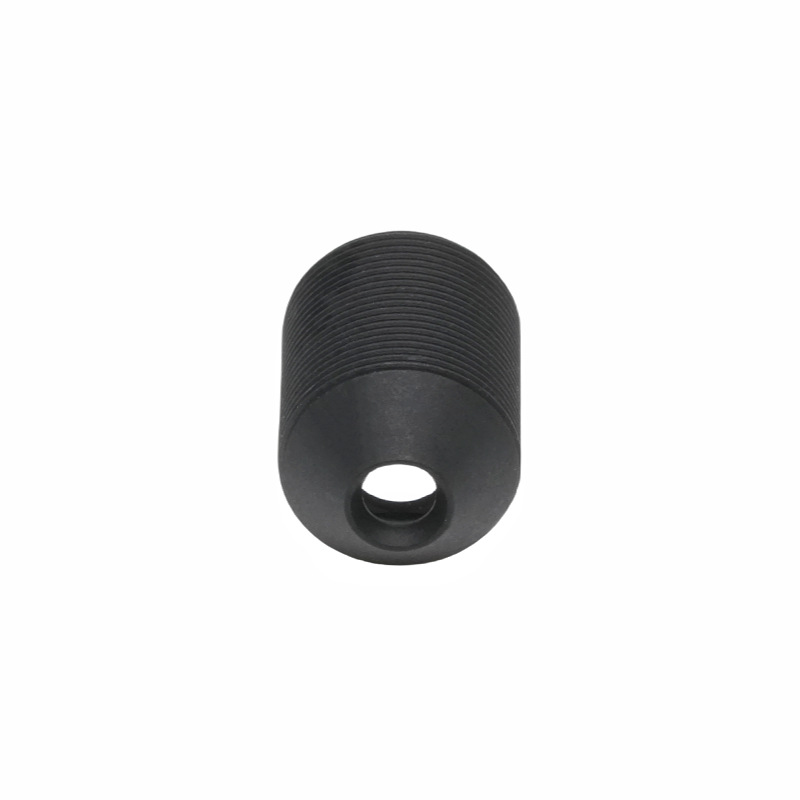

تقدم شركة ShangHai SILK Optical Technology CO., LTD عدسة M7، وهي عدسة بصرية مدمجة مصممة لتكامل عدسة الكاميرا صغيرة الحجم مع مستشعرات صور مقاس 1/2.7 بوصة. تعتمد هذه العدسة البؤرية الثابتة مقاس 6.2 مم تصميم مجموعة العدسات المكونة من 4 مجموعات، مما يوفر أداء تصوير متوازن لأجهزة الكاميرا المصغرة. تتميز هذه العدسة المصغرة ذات الزاوية الواسعة بدائرة صورة قصوى تبلغ Ø7.0 مم، وتدعم مجال رؤية قطري 74 درجة لالتقاط تغطية كافية للمشهد. عدسة CRA بزاوية شعاع رئيسية أقل من 15 درجة، تتطابق بشكل مثالي مع مستشعرات CMOS الشائعة وتقلل من خطر التظليل، مقترنة بإضاءة نسبية عالية بنسبة 58.0% للحفاظ على سطوع موحد عبر الإطار بأكمله. تتميز عدسة المراقبة البصرية هذه بتركيب M7 المدمج، بطول مسار إجمالي قصير يبلغ 13.42 ± 0.3 مم، وهي مناسبة تمامًا لسكن الأجهزة ذات المساحة المحدودة تخضع العدسة الضوئية المدمجة لاختبارات بصرية صارمة لضمان إخراج ثابت لأجهزة الرؤية المدمجة ذات الإنتاج الضخم.

وصف تفصيلي للمنتج

1. تحليل المعلمة

- الأداء البؤري: توفر هذه العدسة البؤرية الثابتة مقاس 6.2 مم طولًا بؤريًا فعالاً مقاس 6.2±5% مم، مع فتحة F/NO تبلغ 2.6±5%، مما يوازن بين دخول الضوء وعمق المجال لسيناريوهات التصوير اليومية الداخلية والخارجية.

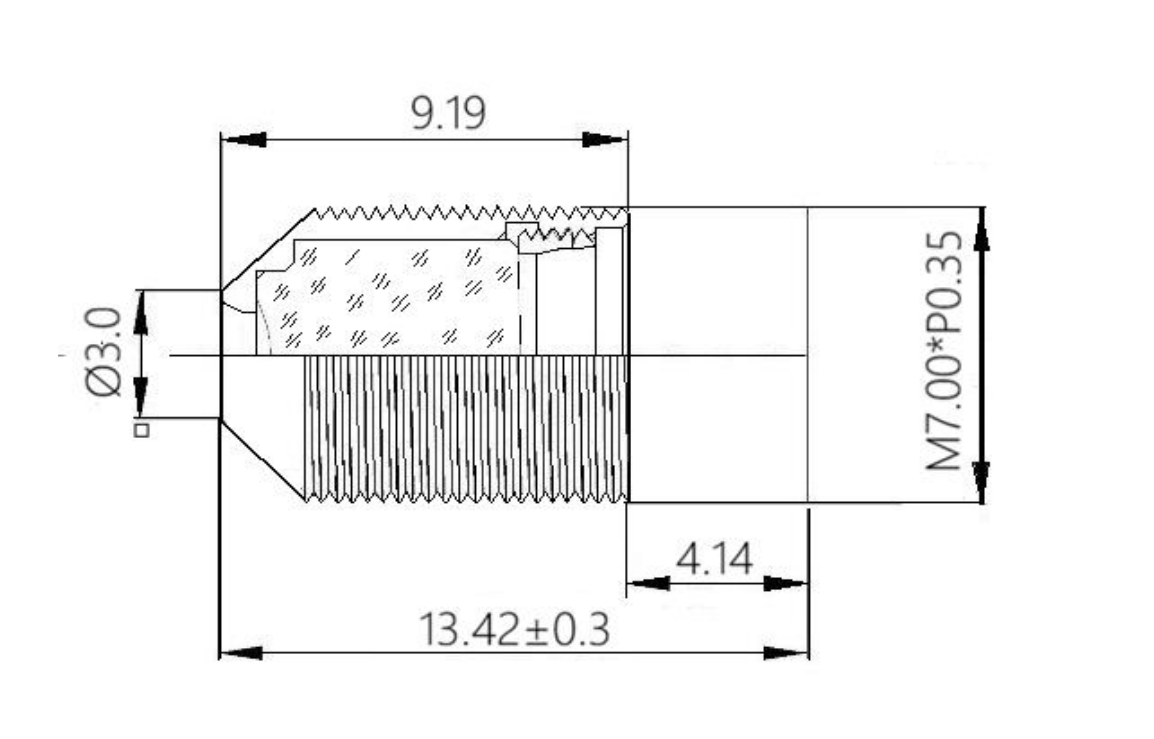

- البعد الميكانيكي: يصل إجمالي TTL إلى 13.42 ± 0.3 مم، ويبلغ BFL 6.5 ± 0.2 مم؛ يضمن حامل M7 سهولة التجميع لوحدات الكاميرا صغيرة الحجم.

- الهيكل البصري: مجموعة العدسات المكونة من 4 مجموعات تحقق تصميمًا بصريًا مدمجًا، أقصى دائرة للصورة Ø7.0 مم، تناسب تمامًا الحجم المستهدف للمستشعر 1/2.7 بوصة.

- مجال الرؤية: توفر العدسة المصغرة واسعة الزاوية مجال رؤية قطريًا 74 درجة، و62 درجة أفقيًا، و33.5 درجة رأسيًا. تبلغ نسبة تشويه التلفزيون -12.00%، وهي مناسبة للمراقبة العامة دون متطلبات تشويه منخفضة للغاية.

- المؤشرات البصرية: 58.0% إضاءة نسبية؛ كعدسة CRA منخفضة، CRA أقل من 15 درجة، مما يقلل بشكل كبير من مشكلة الزاوية المظلمة لأجهزة استشعار CMOS.

تتحكم شركة ShangHai SILK Optical Technology CO., LTD بشكل صارم في التسامح مع كل معلمة رئيسية للحفاظ على اتساق الدفعة لعدسة M7 هذه.

2. مزايا الأداء

- عامل الشكل المضغوط: كعدسة بصرية مدمجة، يتكيف الطول الإجمالي القصير للغاية مع هياكل وحدة الكاميرا المصغرة للغاية، مما يوفر مساحة الجهاز الداخلية.

- توافق المستشعر: مُحسّن لحل عدسة الكاميرا ذات التنسيق الصغير مقاس 1/2.7 بوصة؛ وتتجنب خاصية عدسة CRA المنخفضة انخفاض حساسية المستشعر عند حواف الصورة.

- سطوع الشاشة الموحد: تحافظ الإضاءة النسبية العالية على السطوع القابل للاستخدام عبر الإطار الكامل، مما يقلل من عبء عمل ما بعد المعالجة لأنظمة الرؤية المدمجة.

- تغطية عملية واسعة الزاوية: توفر هذه العدسة المصغرة ذات الزاوية الواسعة مجال رؤية لائقًا لالتقاط المزيد من معلومات المشهد بكمية محدودة من الكاميرا.

- تجميع موثوق: يوفر حامل M7 القياسي وضعًا ميكانيكيًا مستقرًا؛ ShangHai SILK Optical Technology CO., LTD تكمل الفحص البصري الكامل قبل التسليم لهذه العدسة البصرية للمراقبة.

3. مجالات التطبيق

- كاميرات مراقبة مصغرة: تناسب هذه العدسة البصرية للمراقبة كاميرات الأمان المنزلية الصغيرة ووحدات كاميرا IP المدمجة للمراقبة الداخلية.

- معدات الرؤية المدمجة: تعمل العدسة الضوئية المدمجة مع الكاميرات الصناعية المساعدة صغيرة الحجم المدمجة داخل الأجهزة المنزلية الذكية.

- المحطات البصرية لإنترنت الأشياء: عدسة بؤرية ثابتة مقاس 6.2 مم مدمجة في كاميرات الأبواب الذكية، وأجهزة التحكم في الوصول المرئي التي تستخدم مستشعرات مقاس 1/2.7 بوصة.

- التصوير المصغر للمستهلك: تنطبق عدسة الكاميرا ذات التنسيق الصغير هذه على أجهزة المجموعة المرئية المدمجة التي تتطلب رؤية واسعة الزاوية معتدلة.

- وحدات بصرية مصغرة مخصصة: هيكل تجميع العدسات المكون من 4 مجموعات يدعم المطابقة الثانوية المخصصة لمشاريع الرؤية المصغرة الخاصة بواسطة ShangHai SILK Optical Technology CO., LTD.
