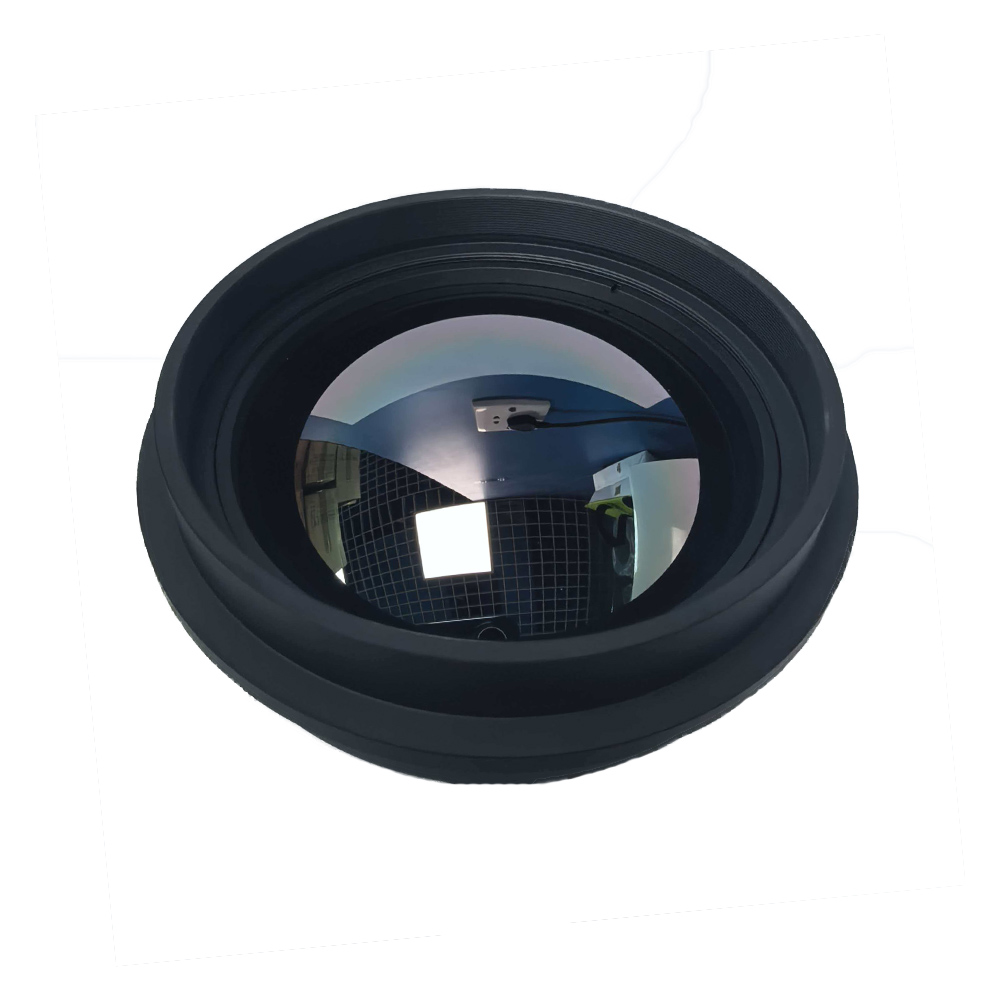

عدسة تصوير حراري 75 ملم

تم تطوير وتصنيع عدسة التصوير الحراري عالية الأداء مقاس 75 مم هذه بواسطة شركة ShangHai SILK Optical Technology CO., LTD، وهي محسنة لكاشفات الأشعة تحت الحمراء مقاس 640 × 512 و17 ميكرومتر لتوفير مخرجات تصوير حادة بالأشعة تحت الحمراء طويلة الموجة. تتميز هذه العدسة الحرارية F1.0 بتصميم فتحة كبيرة F1.0، وتحقق حرارية بصرية موثوقة بدون أجزاء تركيز كهربائية إضافية، مما يحافظ على جودة تصوير مستقرة في بيئة عمل قاسية تبلغ 40 درجة مئوية ~ +80 درجة مئوية. مع طلاء بصري مكشوف عالي الدقة، ونفاذية عالية تصل إلى 88% وإضاءة نسبية تزيد عن 96%، تستعيد عدسة الأشعة تحت الحمراء هذه السطوع الموحد عبر مجال الرؤية بالكامل، بينما يقلل التشوه المنخفض بنسبة 0.85% من الانحراف الهندسي للصورة. يضمن التركيب الميكانيكي M34×0.75 تجميعًا سريعًا ومستقرًا، كما يوفر تصنيف IP67 المقاوم للماء للعنصر الأمامي قدرة قوية على مقاومة الغبار والرطوبة. تزن عدسة التصوير الحراري صغيرة الحجم حوالي 475 جرامًا فقط، وهي مناسبة للتكامل مع العديد من أجهزة المراقبة بالأشعة تحت الحمراء.

إرسال استفسار

وصف المنتج

وصف موجز للمنتج

تم تطوير وتصنيع عدسة التصوير الحراري عالية الأداء مقاس 75 مم بواسطةشركة شنغهاي سيلك للتكنولوجيا البصرية المحدودة,تم تحسينه لكاشفات الأشعة تحت الحمراء مقاس 640 × 512 و17 ميكرومتر لتوفير مخرجات تصوير حادة بالأشعة تحت الحمراء طويلة الموجة. تتميز هذه العدسة الحرارية F1.0 بتصميم فتحة كبيرة F1.0، وتحقق حرارية بصرية موثوقة بدون أجزاء تركيز كهربائية إضافية، مما يحافظ على جودة تصوير مستقرة في بيئة عمل قاسية تبلغ 40 درجة مئوية ~ +80 درجة مئوية.

مع طلاء بصري مكشوف عالي الدقة، ونفاذية عالية تصل إلى 88% وإضاءة نسبية تزيد عن 96%، تستعيد عدسة الأشعة تحت الحمراء هذه السطوع الموحد عبر مجال الرؤية بالكامل، بينما يقلل التشوه المنخفض بنسبة 0.85% من الانحراف الهندسي للصورة. يضمن التركيب الميكانيكي M34×0.75 تجميعًا سريعًا ومستقرًا، كما يوفر تصنيف IP67 المقاوم للماء للعنصر الأمامي قدرة قوية على مقاومة الغبار والرطوبة. تزن عدسة التصوير الحراري صغيرة الحجم حوالي 475 جرامًا فقط، وهي مناسبة للتكامل مع العديد من أجهزة المراقبة بالأشعة تحت الحمراء. ShangHai SILK Optical Technology CO., LTD تتحكم بشكل صارم في كل إجراءات الإنتاج، مما يجعل عدسة الأشعة تحت الحمراء هذه مركزًا بصريًا يمكن الاعتماد عليه للمراقبة الحرارية الخارجية ومهام المراقبة.

وصف المنتج التفصيلي

تحليل المعلمة

البعد البؤري والفتحة:طول بؤري 75 ملم مع فتحة عدسة كبيرة F1.0. تجمع الفتحة الأكبر حجمًا المزيد من الأشعة تحت الحمراء، مما يعزز بشكل كبير نسبة الإشارة إلى الضوضاء لالتقاط الصور بالأشعة تحت الحمراء في الظروف المعتمة.

توافق الكاشف:يطابق تمامًا كاشف الأشعة تحت الحمراء غير المبرد مقاس 640×512,17 ميكرومتر، مما يوفر مجال رؤية يبلغ 8.3 درجة (ارتفاع) × 6.6 درجة (رأسي) للمراقبة على مسافة متوسطة وطويلة.

الهيكل البصري:يعتمد تصميم الحرارية البصرية، ويزيل عدم التركيز الحراري الناتج عن التأرجح الواسع لدرجة الحرارة، ولا يتطلب آلية تركيز تعمل بمحرك.

الطلاء البصري والفهرس البصري:طلاء بصريات مكشوف عالي الدقة يوفر نفاذية بنسبة 88%؛ الإضاءة النسبية > 96% تضمن سطوعًا موحدًا للصورة؛ يتم التحكم في التشوه بنسبة 0.85% فقط للتصوير الحقيقي للمشهد.

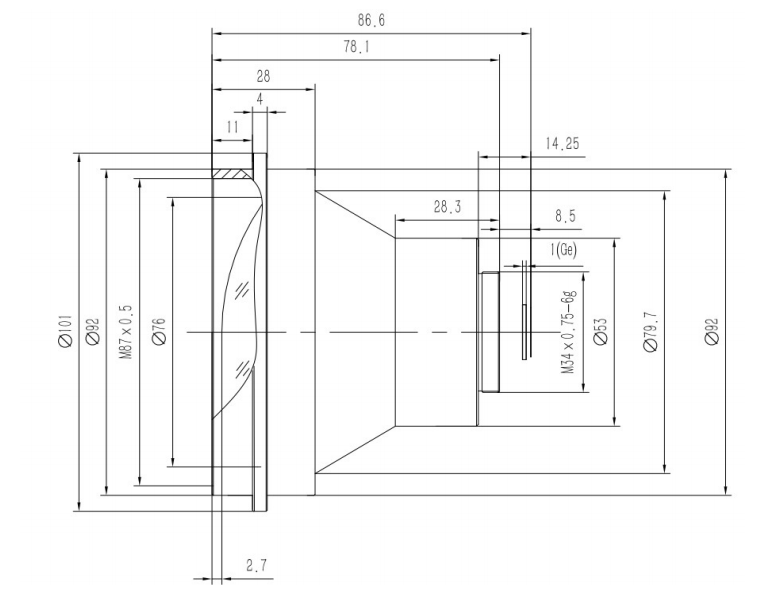

الميكانيكية والبيئية:حامل قياسي M34×0.75 لسهولة التركيب؛ تصنيف حماية دخول العنصر الأمامي IP67؛ درجة حرارة التشغيل -40 درجة مئوية ~ +80 درجة مئوية؛ الوزن الصافي ~ 475 جم لتكامل النظام خفيف الوزن.

المعلمة	قيمة
البعد البؤري	75 ملم
و/#	F1.0
كاشف متوافق	640×512، 17 ميكرومتر
طلاء البصريات المكشوفة	عالية الدقة
مجال الرؤية	8.3 درجة (ارتفاع) × 6.6 درجة (فولت)
نطاق التركيز	الحرارية البصرية
درجة حرارة التشغيل	-40 درجة مئوية ~ +80 درجة مئوية
الإضاءة النسبية	> 96%
تشويه	0.85%
النفاذية	88%
جبل	م34 × 0.75
تصنيف حماية دخول العنصر الأمامي	IP67
وزن	≈ 475 جرام

مزايا الأداء

التصوير الحراري المستقر:تطبق عدسة التصوير الحراري هذه تكنولوجيا الحرارية البصرية السلبية من ShangHai SILK Optical Technology CO., LTD. فهو يحافظ على التركيز البؤري الدقيق من -40 درجة مئوية إلى +80 درجة مئوية، ويتجنب خطر فشل التركيز الإلكتروني، ويقلل من استهلاك طاقة النظام بأكمله ومعدل الفشل الميكانيكي.

أداء بصري متفوق:يضمن الطلاء عالي النفاذية الموجود على عدسة الأشعة تحت الحمراء هذه إدخال طاقة كافية للأشعة تحت الحمراء. أكثر من 96% من الإضاءة النسبية تمنع الزوايا المظلمة؛ يتجنب التشوه المنخفض للغاية بنسبة 0.85% تشوه شكل الهدف من أجل قياس الهدف والتعرف عليه بدقة.

القدرة على التكيف البيئي الوعرة:تعمل الطبقة الأمامية المقاومة للماء IP67 على حماية قلب العدسة من الغبار والمطر والرذاذ. يتكيف الهيكل الصلب لهذه العدسة الحرارية F1.0 مع المناخ الخارجي القاسي.

تكامل النظام المريح:تدعم الواجهة القياسية M34×0.75 التركيب الميكانيكي السريع. تصميم خفيف الوزن بوزن 475 جرامًا يقلل من عبء الحمولة الصافية لمعدات الأشعة تحت الحمراء المثبتة على المركبات والمحمولة جواً والمحمولة.

جودة تصنيع موثوقة:تكمل شركة ShangHai SILK Optical Technology CO., LTD التصميم البصري وتجميع العدسات ومعايرة الأداء داخليًا، حيث تمر كل عدسة كاشف مقاس 17 ميكرومتر بدورة حرارة صارمة وفحص بصري قبل التسليم.

ShangHai SILK Optical Technology CO., LTD,

مجالات التطبيق

أمن الحدود والمحيط:تناسب عدسة التصوير الحراري هذه كاميرات المراقبة الحرارية الثابتة للتنبيه بالمحيط بعيد المدى، والكشف عن المتسللين ليلاً ونهارًا في الظلام الدامس.

المراقبة الحرارية المحمولة على المركبات:تعمل العدسة الحرارية F1.0 على أنظمة مراقبة الأشعة تحت الحمراء الموجودة على متن الطائرة، حيث تقوم بالكشف عن مخاطر الطريق في ظل الأحوال الجوية السيئة مثل الضباب والليل.

حمولة النظام غير المأهولة:باعتبارها مكونًا بصريًا أساسيًا لحجرة الأشعة تحت الحمراء للطائرات بدون طيار، تدعم عدسة الأشعة تحت الحمراء عالية الأداء هذه الدوريات متوسطة المسافة والإنذار المبكر بحرائق الغابات ومراقبة الحياة البرية.

فحص درجة الحرارة الصناعية:يتوافق مع كاشف الأشعة تحت الحمراء 640×512 لفحص درجة حرارة المعدات الكهربائية ومراقبة حالة الفرن في سيناريوهات الصناعة الثقيلة.

أجهزة المراقبة الحرارية المحمولة:تم دمج عدسة الكاشف مقاس 17 ميكرومتر هذه في منظار حراري محمول باليد للبحث والإنقاذ، والعمليات الميدانية الخارجية في ظل ظروف جوية معقدة.
