F1.0 أم IR: ما هي العدسات ذات الإضاءة المنخفضة التي تناسب مشروعك؟

كمهندس بصري فيشنغهاي الحرير البصرية، واقعي اليومي يتكون من محاربة مؤشرات الانكسار، واستخراج كسور النسبة المئوية على منحنيات MTF، والجدال حول فواتير المواد الخام. أرى أن عددًا كبيرًا جدًا من خطوط الإنتاج يفشل في الاختبار الميداني لأن فريق المشتريات ابتلع خطافًا وخطًا وغطاسًا عامًا في المبيعات. يقولون لك "الفورمولا 1.0 هي المستقبل". أو "الأشعة تحت الحمراء رخيصة وغير قابلة للتدمير".

لا تشتري في هذا الضجيج. التصميم البصري هو لعبة لا تنضب من المقايضات المادية. دعونا نلقي نظرة على عروض PPT التسويقية ونحلل ما يحدث فعليًا لخط أنابيب التصوير الخاص بك عندما تختار واحدًا على الآخر.

1. F1.0 "Blacklight" بالألوان الكاملة: وحش الفوتون (والضريبة المخفية)

تتوقف الفرضية الكاملة للتكنولوجيا النشطة ذات الألوان الكاملة في الإضاءة المنخفضة علىفتحة عدسة F1.0.

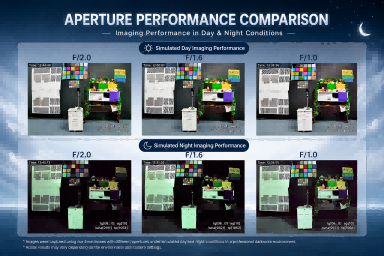

إذا لم تكن مهووسًا بالبصريات، فإليك الحساب السريع: الرقم البؤري هو نسبة البعد البؤري للعدسة إلى قطر حدقة المدخل. في كل مرة تقوم فيها بإسقاط F-stop، فإنك تضاعف الضوء الذي يصل إلى المستشعر. الانتقال من عدسة F2.0 قياسية إلى عدسة F1.0 يعني أنك تتخلص من الكاميراأربع مراتالمزيد من الضوء على وحدات بكسل CMOS الخاصة بك.

في النشر في العالم الحقيقي - على سبيل المثال، دورية AMR تتنقل في ساحة لوجستية ذات إضاءة خافتة - هذا يعني أنك لا تحتاج إلى وهج LED أبيض متداخل ومسبب للعمى لالتقاط فيديو كامل الألوان وعالي التباين. بالنسبة لنماذج الذكاء الاصطناعي التي تعتمد على البيانات اللونية لتصنيف الأشياء (مثل تحديد لون سترة المشتبه به أو علامة الخطر)، فإن F1.0 يعد أمرًا مذهلاً.

ولكن هنا تكمن المشكلة التي لن يخبرك بها الموردون الهواة: الفتحات المفتوحة على نطاق واسع تسبب فوضى مطلقة في الانحرافات البصرية.

عندما تفتح القزحية إلى F1.0، تضرب أشعة الضوء الحواف الخارجية لعناصر العدسة بزوايا شديدة الانحدار بشكل لا يصدق. وهذا يثير مشكلتين كبيرتين:

• عمق المجال الدقيق (DoF):ينخفض ​​هامش الخطأ لديك إلى المليمترات. إذا انثني غلافك الميكانيكي ولو قليلاً بسبب حرارة الشمس، فإن هدفك ينحرف تمامًا عن نطاق التركيز.

• انهيار MTF المحيطي:سيؤدي الانحراف الكروي والغيبوبة إلى تحويل زوايا صورتك إلى حساء موحل وغير صالح للاستعمال.

ولمواجهة ذلك، لا يمكننا فقط استخدام الزجاج الكروي الرخيص والجاهز للاستخدام. علينا أن نصمم حولناعناصر ASP (عدسة شبه كروية).لإجبار تلك الأشعة المارقة على العودة إلى نقطة محورية واحدة.

في الواقع، اسمحوا لي أن أعيد صياغة ذلك - لا يتعلق الأمر فقط باستخدام الأشكال غير الكروية؛ يتعلق الأمر باختيار المواد. إذا قمت بشراء عدسة F1.0 رخيصة الثمن ومصنوعة من البلاستيك بالكامل، فستكون كذلكسوفتفشل لحظة وصول درجات الحرارة المحيطة إلى 40 درجة مئوية. في شركة Silk Optical، نقوم بتثبيت هذه الفتحات الضخمة باستخدام بنيات هجينة من الزجاج والبلاستيك (مثل منتجاتنا2G3P أو زجاج متعددصيغ) إلى جانب صارمةتعويض درجة الحرارةالهندسة الإنشائية. إذا لم يتحدث البائع الخاص بك عن الانجراف الحراري أثناء عرض أسعار عدسة F1.0، فابتعد.

2. الرؤية الليلية بالأشعة تحت الحمراء (IR): العمود الفقري الفعال من حيث التكلفة (مع مصيدة الطول الموجي)

على الجانب الآخر من السياج، لدينا إضاءة IR تقليدية (عادةً ما تكون مقترنة بمصابيح IR LED نشطة 850 نانومتر أو 940 نانومتر). العدسات في هذه الفئة — مثل عدساتنا ذات الحجم الكبيرPL071 4MP-8MP 6G زجاجي بالكاملالسلسلة — ناضجة بشكل لا يصدق، ومستقرة للغاية، وصديقة بشكل استثنائي لميزانية المشتريات الخاصة بك.

والميزة الرئيسية لنظام الأشعة تحت الحمراءتباين لا هوادة فيه. في البيئات ذات الصفر المطلق - الأنفاق تحت الأرض، والمناطق الريفية غير المضاءة - تحول الأشعة تحت الحمراء العالم إلى أبيض وأسود عالي التباين. فهو يزيل ارتباك الألوان، مما يمنح خوارزميات الذكاء الاصطناعي المتطورة ملفات تعريف وحدودًا واضحة يمكن تتبعها.

ومع ذلك، هناك قاتل صامت ينتظر في إعدادات الأشعة تحت الحمراء: Focus Shift.

سيناريو شائع ومحبط: يقوم فريق البحث والتطوير لديك بمعايرة نظام الكاميرا في المختبر خلال النهار. تبدو حادة بشكل لا يصدق. يحل الليل، وتبدأ مصابيح الأشعة تحت الحمراء النشطة، وفجأة يبدو البث كما لو أن شخصًا ما قام بتلطيخ العدسة بالشحم.

"في الواقع، لا تتجاهل ذلك، فلا تلوم تقليل ضوضاء المستشعر. إنها فيزياء أساسية."

ينتقل الضوء المرئي (400-700 نانومتر) والأشعة تحت الحمراء (850 نانومتر/940 نانومتر) بسرعات مختلفة عبر نفس الوسط الزجاجي لأن معامل الانكسار يتغير بناءً على الطول الموجي. إذا لم يتم تحسين عناصر العدسة الخاصة بك عن عمدالتركيز المشترك للأشعة تحت الحمراء، سيهبط المستوى البؤري للضوء المرئي والمستوى البؤري لضوء الأشعة تحت الحمراء على عمقين مختلفين تمامًا خلف العدسة.

لتجاوز هذا الكابوس، علينا التكاملزجاج ED (تشتت منخفض للغاية).العناصر وتستخدم الطلاءات المعقدة ذات النطاق العريض المضادة للانعكاس. علاوة على ذلك، أثناء التجمع في موقعناحديقة بوشي للتكنولوجيا الذكية، تمر كل وحدة من خلال آلات المحاذاة النشطة SMA (الفتحة المتوسطة الصغيرة) الآلية للتحقق من استجابة MTF متعددة الأطوال الموجية. بدون هندسة التركيز المشترك للأشعة تحت الحمراء الحقيقية، فإن نظام الرؤية الليلية الخاص بك هو مجرد مقامرة.

3. مخطط التوريد: أيهما يناسب مصفوفتك؟

دعونا نتخلص من زغب الشركة ونختصر ذلك في مصفوفة قرار ملموسة وقابلة للنشر لفريقك الهندسي.

اسحب الزناد على F1.0 Blacklight Full Color إذا:

• اللون غير قابل للتفاوض:يتطلب برنامجك توقيعات لونية للتحليلات (على سبيل المثال، التعرف على لوحة الترخيص، وتتبع الأصول متعددة الألوان، واستخراج ملامح الوجه).

• الإضاءة النشطة محظورة:يعمل نظامك في المناطق التي يتسبب فيها الضوء الأبيض الساطع أو توهج الأشعة تحت الحمراء المرئية في حدوث إزعاج عام أو جذب الحشرات أو اختراق التخفي.

• تعد دقة الذكاء الاصطناعي للحافة عالية الكثافة أمرًا بالغ الأهمية:تتطلب شبكتك العصبية الحد الأقصى لنسبة الإشارة إلى الضوضاء (SNR) لكل بكسل دون الاعتماد على مرشحات برامج تقليل الضوضاء المؤقتة التي تقدم تأثيرات الظلال.

• ولاية المصادر:أصر على استخدام الزجاج والبلاستيك الهجين أو الزجاجي بالكامل مع عناصر ASP متكاملة ومواصفات تحمل الانجراف الحراري الموثقة التي تمتد من -20 درجة مئوية إلى +70 درجة مئوية.

التزم بالرؤية الليلية بالأشعة تحت الحمراء (IR) إذا:

• الميزانية مقيدة بشكل صارم:أنت تقوم بنشر آلاف العقد (مثل مراقبة المستودعات القياسية أو مصدات الروبوتات الفراغية ذات الطبقة المنخفضة) ولا يمكنك استيعاب التكلفة الإضافية لعناصر زجاجية شبه كروية متعددة.

• أنت تعمل في بيئات Zero-Lux حقيقية:لا يوجد أي ضوء محيط أو وهج سماوي حضري يمكن حصاده، مما يجعل عدسة F1.0 السلبية عديمة الفائدة بدون مساعدة الضوء الأبيض النشط.

• الهندسة أهم من اللون:يعتمد نظامك بشكل كامل على الخطوط الهندسية أو اكتشاف الحواف أو رسم الخرائط المكانية لـ SLAM المستندة إلى الرؤية.

• ولاية المصادر:تأكد من أن مواصفات العدسة تضمن ذلك بشكل صريحالتركيز المشترك للأشعة تحت الحمراءالقدرات والميزات القوية لقمع التوهج الداخلي (مثلالزجاج الأزرقأو إخفاء العنصر الخلفي المتخصص) لمنع ارتداد الأشعة تحت الحمراء الداخلي.

دقة متدرجة بدون زغب

فيشنغهاي الحرير البصرية، نحن لا نؤمن ببيع حلول ذات مقاس واحد يناسب الجميع. نعمل خارج مركز التصنيع الحديث لدينا، ونحافظ على قدرة إنتاجية آلية تتجاوز6 مليون عدسة شهريا. نحن نسد الفجوة بين الفيزياء البصرية المتطورة وتسليم سلسلة التوريد العالمية فائقة الاستقرار، المدعومة بـISO9001:2015وIATF16949:2016شهادات على مستوى السيارات.

سواء كان مهندسو البحث والتطوير لديك بحاجة إلى زجاج بزاوية عريضة F1.0 مصمم خصيصًا لطائرة توصيل ذاتية بدون طيار أو عدسة IR بدقة 5 ميجابكسل محسنة للغاية من حيث التكلفة لخط إنتاج صناعي، فإننا نقدم البيانات الأولية أولاً.

أحضر لنا مواصفات المستشعر الخاص بك ومتطلبات Chief Ray Angle (CRA) الخاصة بك. دعونا نلقي نظرة على منحنيات MTF الفعلية ونبني شيئًا يعمل في التراب، وليس فقط على السبورة البيضاء.
