كيف تعمل عدسة عين السمكة M12 على تحويل أداء التصوير الواسع للغاية؟
خلاصة
العدسة عين السمكة M12هو حل بصري مدمج مصمم لالتقاط مجالات رؤية واسعة للغاية مع خصائص تشويه قوية تُستخدم غالبًا بشكل إبداعي أو وظيفي في الرؤية الآلية والمراقبة والروبوتات وأنظمة تصوير السيارات. تستكشف هذه المقالة كيفية عمل عدسة عين السمكة M12 ومزاياها الرئيسية وسيناريوهات التطبيق وإرشادات الاختيار لمساعدة المستخدمين على حل تحديات التصوير الشائعة مثل زوايا المشاهدة الضيقة والبقع العمياء والتغطية المكانية المنخفضة. كما يسلط الضوء على كيفيةبوشيتوفر حلول العدسات الأمثل لأنظمة التصوير الصناعية والتجارية.
جدول المحتويات
- الخطوط العريضة للمادة
- 1. مقدمة إلى عدسة عين السمكة M12
- 2. كيف تعمل عدسة عين السمكة M12
- 3. المزايا الرئيسية
- 4. سيناريوهات التطبيق
- 5. كيفية اختيار عدسة عين السمكة M12 المناسبة
- 6. جدول المقارنة الفنية
- 7. الأسئلة الشائعة
- 8. الاستنتاج والاتصال
الخطوط العريضة للمادة
- تعريف وهيكل عدسة عين السمكة M12
- المبادئ البصرية وراء تشويه عين السمكة
- فوائد في النظم الصناعية والتجارية
- الاستخدام الواقعي في المراقبة والروبوتات ورؤية السيارات
- معايير الاختيار بما في ذلك البعد البؤري، وتوافق أجهزة الاستشعار، ومستوى التشويه
- مقارنة معلمات عدسة عين السمكة المختلفة
- أسئلة شائعة وإجابات عملية
1. مقدمة إلى عدسة عين السمكة M12

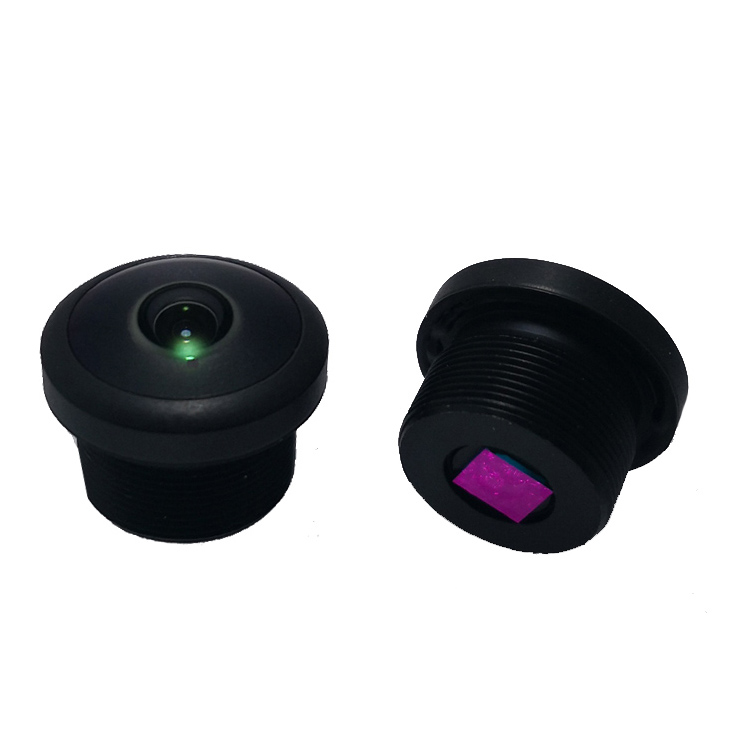

عدسة عين السمكة M12 هي نوع عدسة ملولبة مصغرة تستخدم على نطاق واسع في أنظمة التصوير المدمجة. يتميز بحامل M12 (خيط بقطر 12 مم)، مما يجعله متوافقًا مع مجموعة واسعة من الكاميرات على مستوى اللوحة وأجهزة الرؤية المدمجة.
على عكس العدسات القياسية، تنتج عدسات عين السمكة تشويهًا برميليًا عمدًا لتحقيق مجال رؤية يمكن أن يتجاوز 180 درجة. وهذا يجعلها ذات قيمة خاصة في السيناريوهات التي تتطلب أقصى قدر من الوعي البيئي.
تدمج BOSHI الهندسة الدقيقة في خط إنتاج عدسات عين السمكة M12، مما يضمن أداءً بصريًا مستقرًا حتى في البيئات الصعبة مثل الأتمتة الصناعية والمراقبة الذكية.
2. كيف تعمل عدسة عين السمكة M12
يعتمد مبدأ عمل عدسة عين السمكة M12 على الإسقاط البصري ذي الزاوية الواسعة للغاية. بدلاً من الحفاظ على رسم خرائط مستقيمة مثل العدسات القياسية، فإنها تضغط المعلومات المكانية باتجاه حواف دائرة الصورة.
يتضمن السلوك البصري الأساسي ما يلي:
- تشويه شعاعي قوي لتوسيع مجال الرؤية
- طول بؤري قصير لالتقاط الصور بزاوية واسعة
- هيكل عدسة متعدد العناصر لتقليل الانحراف اللوني
- دائرة الصورة الأمثل لأجهزة الاستشعار الصغيرة
يمكّن هذا التصميم كاميرا واحدة من استبدال العديد من الكاميرات ذات الزاوية الضيقة في تطبيقات معينة، مما يقلل من تعقيد النظام والتكلفة.
3. المزايا الرئيسية
توفر عدسة عين السمكة M12 العديد من المزايا التشغيلية التي تجعلها الحل المفضل في أنظمة التصوير الحديثة:
- مجال رؤية واسع جدًا:تغطية تصل إلى 180 درجة أو أكثر
- هيكل مدمج:مثالية للأجهزة المدمجة والمحدودة المساحة
- كفاءة التكلفة:يقلل من الحاجة إلى كاميرات متعددة
- تحسين الوعي الظرفي:يزيل البقع العمياء
- التكامل المرن:متوافق مع معظم وحدات التثبيت M12
تصمم BOSHI عدساتها للحفاظ على أداء تصوير حاد حتى في مناطق تشويه الحواف القصوى، مما يحسن إمكانية الاستخدام في التطبيقات التحليلية.
4. سيناريوهات التطبيق
يتم استخدام عدسة عين السمكة M12 على نطاق واسع في العديد من الصناعات:
- المراقبة الأمنية:أنظمة مراقبة بانورامية مثبتة على السقف
- رؤية الروبوتات:الملاحة والكشف عن العوائق
- أنظمة السيارات:كاميرات رؤية محيطية لمواقف السيارات
- الأجهزة المنزلية الذكية:مراقبة داخلية بتغطية كاميرا واحدة
- التفتيش الصناعي:المسح البصري لمساحة كبيرة
وفي كل من هذه التطبيقات، توفر BOSHI حلولًا بصرية مصممة خصيصًا لضمان التوافق مع المتطلبات على مستوى النظام.
5. كيفية اختيار عدسة عين السمكة M12 المناسبة
يتطلب تحديد عدسة عين السمكة M12 الصحيحة تقييم العديد من المعلمات البصرية والميكانيكية.
- مجال الرؤية (FOV):اختر بين 150 درجة إلى 220 درجة حسب احتياجات التغطية
- توافق حجم المستشعر:قم بمطابقة العدسات مع 1/2.7 بوصة، 1/3 بوصة، أو تنسيقات أجهزة الاستشعار الأخرى
- قيمة الفتحة:يعمل الرقم البؤري السفلي على تحسين الأداء في الإضاءة المنخفضة
- مستوى التشويه:يؤدي التشويه العالي إلى زيادة التغطية ولكنه يقلل من دقة الحافة
- دعم القرار:تأكد من التوافق مع أجهزة الاستشعار HD أو 4K
توصي BOSHI باختيار تكوينات العدسات بناءً على كل من الإضاءة البيئية وقدرات معالجة النظام لتحقيق مخرجات التصوير المثالية.
6. جدول المقارنة الفنية
| المعلمة | عدسة M12 القياسية | عدسة عين السمكة M12 |
|---|---|---|
| مجال الرؤية | 60 درجة - 90 درجة | 150 درجة - 220 درجة |
| تشويه | قليل | عالية (متعمدة) |
| حالة الاستخدام | تصوير مركز | تغطية بانورامية |
| تعقيد النظام | واسطة | منخفض (يلزم وجود عدد أقل من الكاميرات) |
7. الأسئلة الشائعة
Q1: هل يمكن استخدام عدسة عين السمكة M12 للقياس الدقيق؟
ويمكن استخدامه، ولكنه يتطلب معايرة البرامج لتصحيح التشوه لضمان دقة القياس.
س2: هل يعد تشويه عين السمكة دائمًا عيبًا؟
لا. في المراقبة والروبوتات، يعد التشويه مفيدًا لأنه يزيد من التغطية الميدانية.
Q3: هل يمكن لـ BOSHI تخصيص عدسات عين السمكة M12؟
نعم. توفر BOSHI تكوينات بصرية مخصصة بناءً على نوع المستشعر والدقة ومتطلبات التطبيق.
س4: هل تقلل عدسة عين السمكة من جودة الصورة؟
ليس بالضرورة. تحافظ التصميمات عالية الجودة على الحدة مع تحسين أداء الحافة.
8. الاستنتاج والاتصال
تلعب عدسة عين السمكة M12 دورًا حاسمًا في أنظمة التصوير الحديثة من خلال تمكين التغطية الواسعة جدًا في الأجهزة صغيرة الحجم. إن قدرته على تقليل النقاط العمياء، وتبسيط بنية النظام، وتعزيز الوعي الظرفي، تجعله عنصرًا قيمًا في تطبيقات المراقبة والروبوتات والسيارات.
مع الهندسة البصرية المتقدمة،بوشيتوفر حلول عدسة عين السمكة M12 عالية الأداء تلبي الاحتياجات الصناعية المتنوعة مع الحفاظ على جودة الصورة ومتانتها بشكل ثابت.
إذا كنت تتطلع إلى دمج تصوير واسع الزاوية يمكن الاعتماد عليه في نظامك أو تحتاج إلى حلول بصرية مخصصة،بوشيعلى استعداد لدعم مشروعك من التصميم إلى الإنتاج.
اتصل بنااليوم لمناقشة متطلبات عدسة عين السمكة M12 الخاصة بك والحصول على الدعم الفني الاحترافي والحلول المخصصة من BOSHI.
