داخل مصنع عدسات بصرية: من التصميم إلى الإنتاج الضخم

عندما ينظر الناس إلى عدسة الكاميرا، فإنهم عادةً ما يرون مكونًا بصريًا صغيرًا مصنوعًا من الزجاج والبلاستيك.

ولكن خلف تلك العدسة الصغيرة هناك عملية أكثر تعقيدًا.

العدسة البصرية الاحترافية هي نتيجة مئات القرارات الهندسية:

كيف ينبغي تصميم الهيكل البصري؟

ما هي المواد الزجاجية التي ينبغي اختيارها؟

كيف يمكن السيطرة على التشويه؟

كيف يمكن للعدسة الحفاظ على الحدة عبر الصورة؟

كيف يمكن لآلاف أو حتى ملايين الوحدات أن تعمل بشكل متسق؟

إن العدسة التي تعمل بشكل جيد في المختبر ليست سوى البداية.

التحدي الحقيقي هو تحويل التصميم البصري إلى منتج موثوق يمكن تصنيعه على نطاق واسع.

هذا ما يحدث داخل مصنع عدسات بصرية حديث.

الخطوة 1: فهم التطبيق قبل تصميم العدسة

من سوء الفهم الشائع أن تطوير العدسة يبدأ باختيار البعد البؤري.

في الواقع، يبدأ المهندسون البصريون ذوو الخبرة بالتطبيق.

كاميرا المراقبة، وكاميرا الطائرة بدون طيار، وجهاز التصوير الطبي، وكاميرا السيارات، ونظام الرؤية الصناعية كلها لها متطلبات مختلفة.

قبل تصميم العدسة، يحتاج المهندسون إلى فهم ما يلي:

ما هو المستشعر الذي سيتم استخدامه؟

ما هو مجال الرؤية المطلوب؟

ما هي البيئة التي ستعمل فيها الكاميرا؟

هل الأداء في الإضاءة المنخفضة مهم؟

هل التشويه مقبول؟

 ما مقدار الدقة المطلوبة؟

ما هي القيود الميكانيكية؟

تعد العدسة مقاس 4 مم لكاميرا الأمان والعدسة مقاس 4 مم للطائرة بدون طيار بمثابة تحديات بصرية مختلفة تمامًا.

قد تبدو الأرقام متشابهة.

المتطلبات الهندسية ليست كذلك.

الخطوة 2: التصميم البصري والمحاكاة

بمجرد وضوح المتطلبات، يبدأ مهندسو البصريات في تصميم نظام العدسات.

يتضمن التصميم البصري الحديث أكثر من مجرد ترتيب عدة عناصر زجاجية.

يحتاج المهندسون إلى تحسين عوامل متعددة في وقت واحد:

القرار

التباين

 التشويه

 انحراف لوني

 انتقال الضوء

الإضاءة النسبية

دائرة الصورة

جدوى التصنيع

تسمح أدوات المحاكاة الحاسوبية للمهندسين بتقييم الهياكل البصرية المختلفة قبل إنتاج العينات المادية.

تساعد هذه المرحلة في الإجابة على الأسئلة المهمة:

هل يمكن للعدسة تحقيق الدقة المطلوبة؟

هل ستبقى الزوايا حادة؟

هل يمكن للعدسة العمل مع المستشعر المحدد؟

كيف سيتغير الأداء في ظل ظروف مختلفة؟

التصميم البصري الجيد هو دائمًا توازن.

تبدو العدسة ذات الزاوية الواسعة للغاية، والحجم الصغير جدًا، وفتحة العدسة الكبيرة، والدقة العالية مثالية.

لكن الفيزياء تخلق دائمًا مقايضات.

يفهم المهندسون البصريون ذوو الخبرة كيفية إيجاد التوازن الصحيح للتطبيق.

الخطوة 3: تطوير النموذج الأولي واختباره

بعد الانتهاء من التصميم البصري، يتم إنتاج النماذج الأولية.

هذه المرحلة هي حيث تلتقي النظرية بالواقع.

قد تبدو العدسة المحاكاة مثالية على شاشة الكمبيوتر.

يقدم العالم المادي تحديات جديدة:

تصنيع التسامح

اختلاف المواد

دقة التجميع

الهيكل الميكانيكي

توافق أجهزة الاستشعار

يتضمن اختبار النموذج الأولي عادةً ما يلي:

اختبار الأداء البصري

تقييم المهندسين:

القرار

 أداء MTF

 التشويه

توحيد السطوع

 أداء اللون

الاختبارات الميكانيكية

يجب أن تستوفي العدسة أيضًا المتطلبات المادية:

توافق التركيب

 قيود الحجم

دقة التجميع

 الموثوقية الهيكلية

الاختبارات البيئية

اعتمادًا على التطبيق، قد تحتاج العدسات إلى تحمل ما يلي:

 تغيرات في درجة الحرارة

الاهتزاز

الرطوبة

عملية طويلة الأمد

الهدف من تطوير النموذج الأولي ليس مجرد إنشاء عينة واحدة جيدة.

الهدف هو إنشاء تصميم يمكن أن يصبح في النهاية منتجًا إنتاجيًا مستقرًا.

الخطوة 4: التصنيع البصري الدقيق

بعد الموافقة، تدخل العدسة في الإنتاج الضخم.

هذا هو المكان الذي تظهر فيه الشركة المصنعة للبصريات المهنية قدرتها الحقيقية.

يتضمن التصنيع البصري عمليات متعددة:

معالجة المكونات البصرية

تحتاج العناصر الزجاجية إلى معالجة دقيقة لتحقيق الأداء البصري المطلوب.

اختلافات بسيطة في:

دقة السطح

سمك

الانحناء

يمكن أن يؤثر على جودة الصورة النهائية.

تصنيع القوالب والحقن

بالنسبة للعديد من عدسات الكاميرا المدمجة، يتم استخدام المكونات البصرية البلاستيكية والأجزاء الهيكلية على نطاق واسع.

تعتبر القوالب الدقيقة ضرورية لأن الاختلافات الصغيرة في الأبعاد يمكن أن تؤثر على:

دقة التركيز

اتساق التجميع

المحاذاة البصرية

طلاء العدسة

تحسين الطلاءات البصرية:

 انتقال الضوء

 التحكم في الانعكاس

تباين الصورة

تساعد عملية الطلاء عالية الجودة على تقليل المشكلات البصرية غير المرغوب فيها مثل التوهج والظلال.

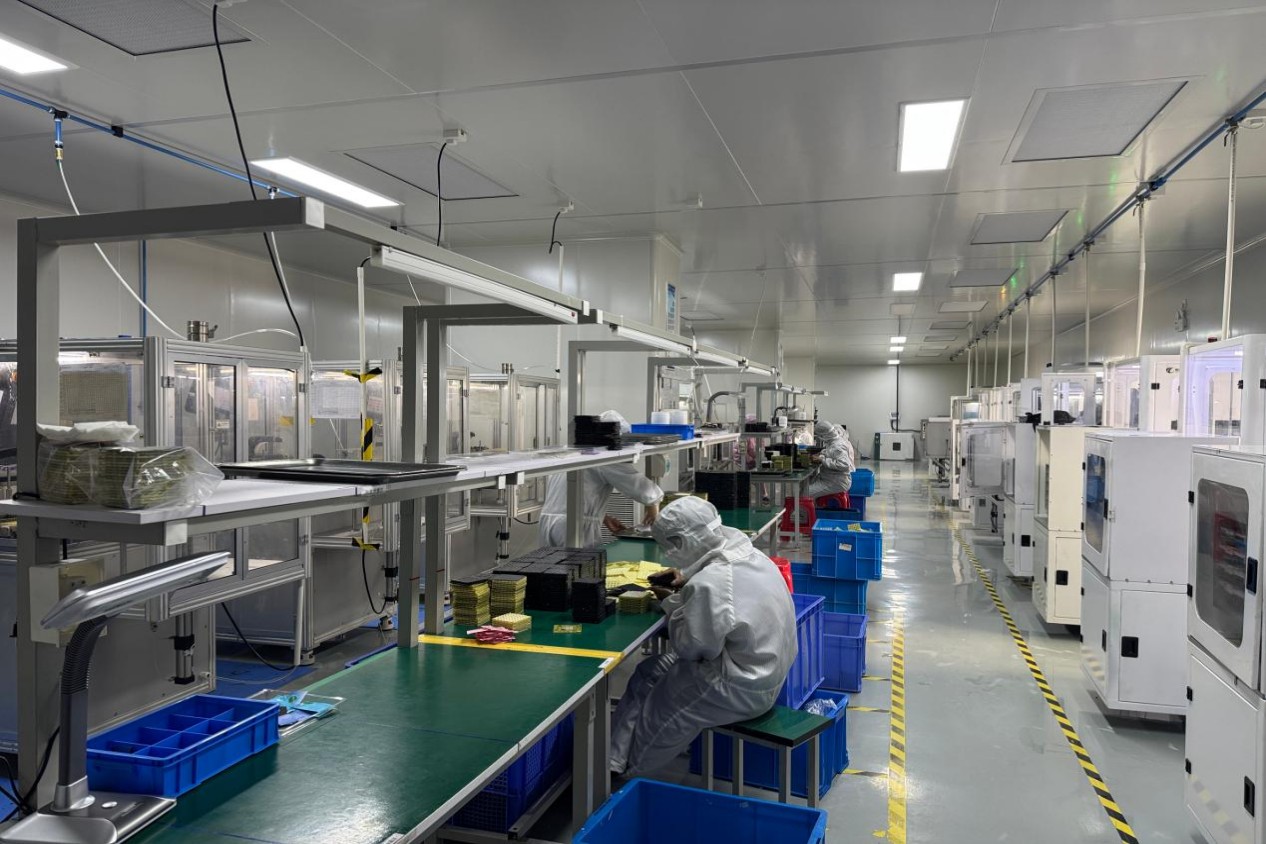

الخطوة 5: تجميع العدسة

قد يبدو تجميع العدسات بسيطًا من الخارج.

ومع ذلك، فإن المحاذاة البصرية حساسة للغاية.

أثناء التجميع، يجب على المهندسين التحكم في:

 تحديد موضع العنصر

تباعد العدسة

محاذاة المحور البصري

وضعية التركيز

حتى أخطاء التجميع الصغيرة يمكن أن تؤثر على:

 الحدة

 تناسق الصورة

 أداء MTF

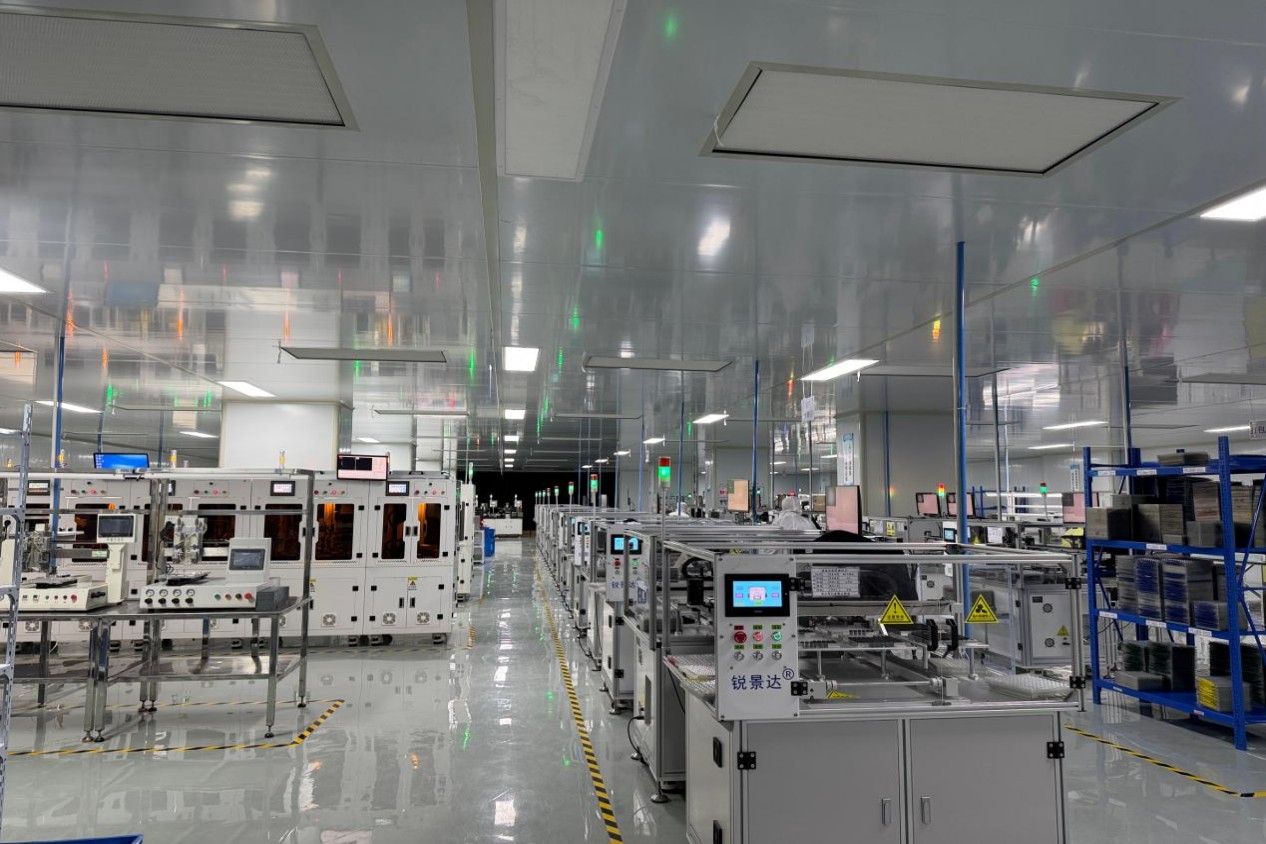

ولهذا السبب أصبحت معدات التجميع الآلي والفحص الدقيق ذات أهمية متزايدة في مصانع البصريات الحديثة.

الخطوة 6: مراقبة الجودة والاختبار البصري

إن إنتاج عدسة واحدة ممتازة ليس هو الجزء الأصعب.

يتم إنتاج آلاف العدسات المتطابقة.

الإنتاج الضخم يتطلب رقابة صارمة على الجودة.

يستخدم المصنعون البصريون المحترفون أنظمة اختبار لضمان الاتساق بين دفعات الإنتاج المختلفة.

تشمل طرق التفتيش الشائعة ما يلي:

 اختبار MTF

القياس البصري

اختبار الانحراف

فحص الأبعاد

الاختبارات البيئية

الغرض بسيط:

يجب أن تعمل العدسة رقم 10000 مثل العينة الأولى المعتمدة.

الخطوة 7: من إنتاج المصنع إلى تطبيق العميل

العدسة لا توجد وحدها.

يصبح جزءًا من نظام التصوير الكامل.

يجب على الشركة المصنعة للعدسة المحترفة أن تفهم كيفية أداء العدسة بعد الدمج.

على سبيل المثال:

تهتم شركة تصنيع كاميرات المراقبة بما يلي:

التصوير الليلي

التعرف على الذكاء الاصطناعي

 مراقبة واسعة النطاق

تهتم شركة الطائرات بدون طيار بما يلي:

الوزن

 مجال الرؤية

أداء الإضاءة المنخفضة

يهتم مصنع الروبوت بما يلي:

الدقة

الموثوقية

الإدراك في الوقت الحقيقي

أفضل الموردين البصريين لا يقومون فقط بتصنيع العدسات.

أنها تساعد العملاء على حل مشاكل التصوير.

داخل بوشي للبصريات: الجمع بين التصميم البصري والقدرة على التصنيع

فيبصريات بوشي، نحن نؤمن بأن المنتجات البصرية الناجحة تتطلب معرفة هندسية وخبرة في التصنيع.

تغطي عملية التصنيع البصري لدينا مراحل متعددة، بما في ذلك معالجة المكونات البصرية، وتصنيع القوالب الدقيقة، وقولبة الحقن، وتجميع العدسات، وفحص الجودة.

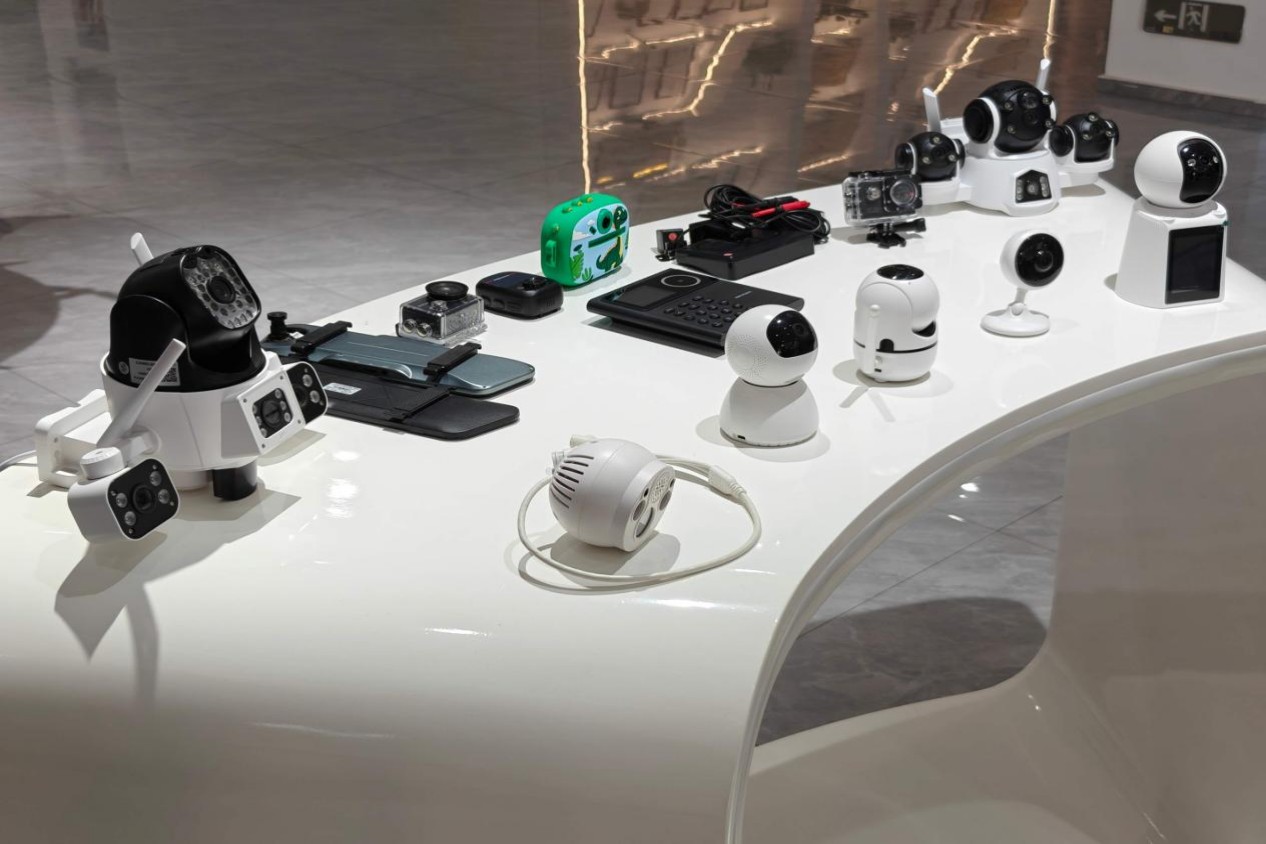

بفضل القدرات التي تغطي التطوير البصري والإنتاج والتجميع الآلي والاختبار البصري، تدعم Boshi Optics العملاء عبر تطبيقات مثل الكاميرات الأمنية وأنظمة الرؤية AI والطائرات بدون طيار وتصوير السيارات والأجهزة الطبية والكاميرات الصناعية.

لأنه في التصنيع البصري، لا يمكن فصل القدرة التصميمية والقدرة على التصنيع.

إن التصميم البصري المثالي الذي لا يمكن إنتاجه بشكل متسق ليس منتجًا ناجحًا.

الفكرة الأخيرة: العدسة خلف كل كاميرا لها قصة

قد تبدو عدسة الكاميرا صغيرة.

لكن إنشاء عدسة موثوقة يتطلب ما يلي:

 الهندسة البصرية

التصنيع الدقيق

تجربة الاختبار

إدارة الإنتاج

 التحسين المستمر

الرحلة من مفهوم التصميم إلى الإنتاج الضخم هي المكان الذي يتم فيه بناء الخبرة البصرية الحقيقية.

وهذا هو ما يفصل مورد العدسات عن شريك التصنيع البصري الحقيقي.
