شرح دقة العدسة: من الميجابكسل إلى الأداء البصري الحقيقي

1. دقة المستشعر ودقة العدسة شيئان مختلفان

لنبدأ بسوء الفهم الأساسي:

مستشعر 8 ميجابكسل ≠ عدسة 8 ميجابكسل

يحدد المستشعر عدد وحدات البكسل المتاحة لتسجيل المعلومات.

على سبيل المثال:

قد يحتوي مستشعر 8MP على:

3840 × 2160 بكسل

 ملايين الوحدات الحساسة للضوء

القدرة على تخزين بيانات الصور عالية الدقة

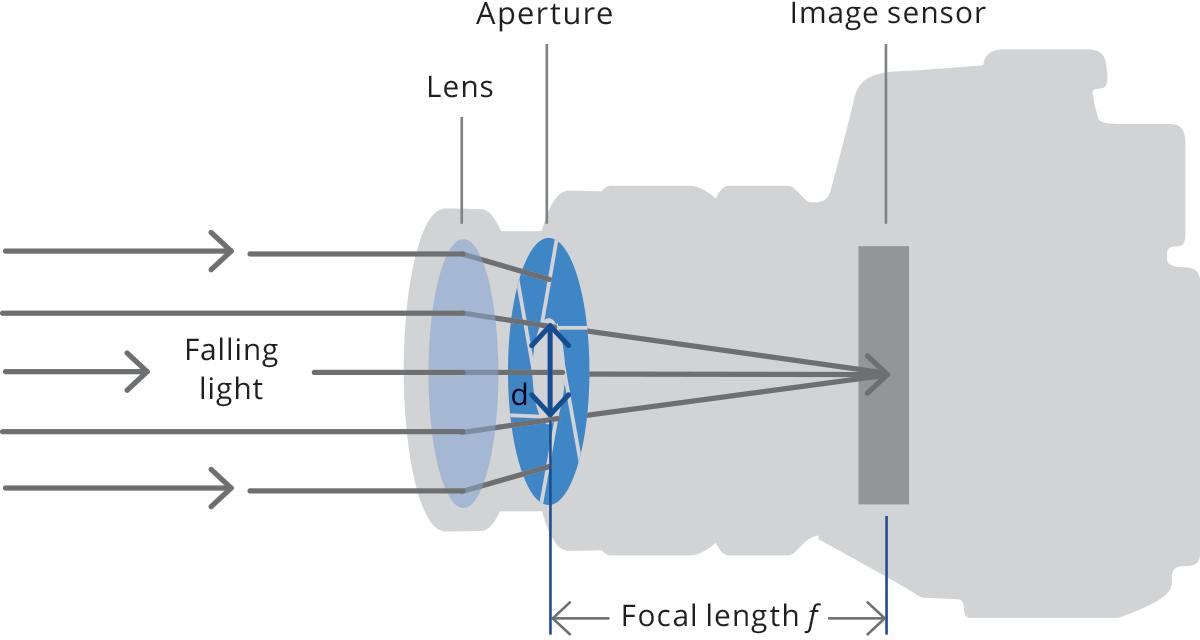

ومع ذلك، تحدد العدسة ما إذا كانت المعلومات البصرية الواردة تحتوي على تفاصيل كافية لتلك البكسلات.

فكر في الأمر بهذه الطريقة:

يشبه المستشعر شاشة عالية الدقة.

العدسة تشبه الصورة المصدر التي يتم عرضها.

لا يمكن لشاشة 4K أن تعرض جودة 4K حقيقية إذا كان المحتوى الأصلي بدقة 720 بكسل فقط.

وينطبق نفس المبدأ على الكاميرات.

2. لماذا لا يعني المزيد من الميجابكسل دائمًا صورًا أفضل

يعتقد العديد من العملاء:

10 ميجابكسل > 8 ميجابكسل > 5 ميجابكسل

لذلك:

المزيد من البكسل = صورة أفضل.

وهذا صحيح جزئيا فقط.

تتطلب أجهزة الاستشعار ذات الدقة العالية ما يلي:

دقة بصرية أفضل

زجاج عالي الجودة

تصنيع عدسة أكثر دقة

أفضل المحاذاة البصرية

وبخلاف ذلك، فإن زيادة وحدات الميجابكسل يمكن أن تكشف عن المزيد من المشكلات:

صور ناعمة

ضعف حدة الحافة

 انحراف لوني

تقليل التباين

في بعض الحالات، يمكن للنظام البصري بدقة 5 ميجابكسل المصمم جيدًا أن يتفوق في الأداء على نظام 8 ميجابكسل غير مطابق.

3. العدسة هي العامل المحدد في العديد من الأنظمة عالية الدقة

في الهندسة البصرية، غالبًا ما نصف العدسة بأنها "حارس بوابة" المعلومات.

لماذا؟

لأنه قبل أن يستقبل المستشعر الصورة، تكون العدسة قد قررت بالفعل:

ما هي التفاصيل المحفوظة

ما هي التفاصيل المفقودة

ما مقدار التباين المتبقي

 مدى دقة إعادة إنتاج الحواف

بمجرد فقدان المعلومات البصرية، لا يمكن للبرنامج استعادتها بالكامل.

يمكن لخوارزميات الذكاء الاصطناعي تحسين الصور.

معالجة الصور يمكن أن تقلل من الضوضاء.

ولكن لا توجد خوارزمية يمكنها إعادة إنشاء التفاصيل التي لم يتم التقاطها مطلقًا بشكل مثالي.

4. فهم MTF: القياس الحقيقي لدقة العدسة

عندما يقوم المهندسون بتقييم أداء العدسة، فإنهم لا ينظرون ببساطة إلى ملصقات الميجابكسل.

ينظرون إلى المعلمات البصرية مثل:

إم تي إف (موظيفة نقل التعرق)

يصف MTF مدى فعالية العدسة في نقل التباين والتفاصيل من العالم الحقيقي إلى مستشعر الصورة.

وأوضح ببساطة:

MTF أعلى = إعادة إنتاج تفاصيل أفضل

يمكن للعدسة ذات أداء MTF القوي إنتاج ما يلي:

 القوام الناعم

الأشياء الصغيرة

حواف حادة

 تفاصيل عالية التردد

لماذا يهم MTF أكثر من "تصنيف MP"

يمكن الإعلان عن عدستين على النحو التالي:

"متوافق مع 8MP"

لكن أدائها الفعلي يمكن أن يكون مختلفًا تمامًا.

قد توفر عدسة واحدة:

صورة مركزية حادة

 أداء حافة جيد

تباين مستقر

قد يظهر آخر:

زوايا ناعمة

تقليل التفاصيل

 التباين ضعيف

يظهر الفرق فورًا في التطبيقات الحقيقية.

5. حدة المركز ليست كافية

من الأخطاء الشائعة أثناء تقييم العدسة هو فحص المنطقة المركزية فقط.

لكن التطبيقات الحقيقية تتطلب الصورة بأكملها.

على سبيل المثال:

المراقبة الأمنية

قد تحتاج الكاميرا ذات الزاوية الواسعة إلى تحديد:

المركبات على الحافة

الناس يدخلون من الزوايا

إبعاد لوحات الترخيص عن المركز

رؤية الآلة

قد تقوم الأنظمة الصناعية بتحليل:

 كائنات عبر المجال بأكمله

نقاط القياس

مواقع العيوب

الروبوتات

تتطلب أنظمة الذكاء الاصطناعي ما يلي:

معلومات بيئية مستقرة

 حدود الكائن دقيقة

العدسة الحادة فقط في المنتصف ليست بالضرورة عدسة عالية الأداء.

6. مطابقة المستشعر والعدسة: الخطوة الهندسية المنسية

يتطلب المستشعر عالي الدقة مطابقة بصرية دقيقة.

يحتاج المهندسون إلى مراعاة ما يلي:

حجم المستشعر

أمثلة:

1/2.7"

1/1.8"

1/1.2"

قد تتسبب العدسة المصممة لمستشعر أصغر في حدوث ما يلي:

التظليل

الزوايا المظلمة

تقليل استخدام الصورة

حجم البكسل

غالبًا ما تستخدم أجهزة الاستشعار الحديثة وحدات بكسل أصغر.

تتطلب وحدات البكسل الأصغر دقة بصرية أفضل.

إذا لم تتمكن العدسة من تحليل التردد المكاني المطلوب، فإن وحدات البكسل الإضافية توفر قيمة قليلة.

التوافق مع CRA

تعتبر مطابقة Chief Ray Angle (CRA) مهمة أيضًا.

يمكن أن يؤدي سوء المطابقة إلى:

 تظليل اللون

 انخفاض السطوع

تدهور الصورة

7. لماذا تصبح الجودة البصرية أكثر أهمية مع تطور الذكاء الاصطناعي

هناك سبب آخر يجعل دقة العدسة مهمة اليوم:

الذكاء الاصطناعي.

تعتمد أنظمة الذكاء الاصطناعي الحديثة بشكل كبير على جودة الصورة.

تشمل التطبيقات:

التعرف على الوجه

تحديد المركبة

رؤية الروبوت

التفتيش الصناعي

النقل الذكي

الذكاء الاصطناعي لا يفهم "النية".

يقوم بتحليل الأنماط من البكسل.

تؤدي الدقة البصرية الضعيفة إلى:

الميزات المفقودة

تصنيف غير صحيح

انخفاض درجات الثقة

توفر العدسة الأفضل بيانات أفضل.

تؤدي البيانات الأفضل إلى اتخاذ قرارات أفضل في مجال الذكاء الاصطناعي.

8. السؤال الشائع للعميل: "هل يمكن لهذه العدسة أن تدعم دقة 8 ميجابكسل؟"

هذا أحد الأسئلة التي يسمعها مهندسو البصريات بشكل متكرر.

لكن الإجابة أكثر تعقيدا من "نعم" أو "لا".

يجب أن يأخذ التقييم المهني في الاعتبار ما يلي:

نموذج الاستشعار

حجم البكسل

مسافة التطبيق

 مجال الرؤية

 بيئة الإضاءة

جودة الصورة المطلوبة

لا ينبغي للعدسة أن "تدعم" المستشعر فحسب.

وينبغي أن يكون الأمثل لنظام التصوير بأكمله.

9. اختيار العدسة المناسبة: الدقة ليست سوى قطعة واحدة من اللغز

تتطلب العدسة عالية الأداء التوازن بين عوامل متعددة:

دقة

هل يمكنها إعادة إنتاج تفاصيل كافية؟

فتحة

هل يمكنها جمع ما يكفي من الضوء؟

تشويه

هل تحافظ على هندسة دقيقة؟

مجال الرؤية

هل يغطي المساحة المطلوبة؟

مصداقية

هل يمكنه الحفاظ على الأداء مع مرور الوقت؟

أفضل عدسة ليست دائمًا هي التي تحتوي على أعلى رقم في ورقة المواصفات.

إنه الذي يخلق أفضل صورة نهائية في الظروف الحقيقية.

الاستنتاج: الدقة الحقيقية تأتي من النظام البصري الكامل

تتجه صناعة التصوير نحو أجهزة استشعار عالية الدقة وخوارزميات الذكاء الاصطناعي الأكثر ذكاءً والتطبيقات الأكثر تطلبًا.

ولكن يبقى مبدأ واحد دون تغيير:

البكسل وحده لا يخلق جودة الصورة.

يحتاج المستشعر عالي الدقة إلى عدسة عالية الأداء.

لا يزال مستشعر 8 ميجابكسل المقترن بعدسة ضعيفة نظام تصوير محدودًا.

يتم تحديد الدقة الحقيقية للكاميرا من خلال التعاون بين:

 التصميم البصري

دقة تصنيع العدسة

أداء المستشعر

تقنية معالجة الصور

البصيرة النهائية

يخبرك المستشعر بعدد البكسلات الموجودة لديك.

تحدد العدسة مقدار المعلومات التي تصل إلى تلك البكسلات.

في أنظمة التصوير الاحترافية:

يلتقط المستشعر الصورة.

العدسة تخلق التفاصيل.

ولهذا السبب يكون الأداء البصري الحقيقي أكثر أهمية من أرقام الميجابكسل وحدها.
