كيفية اختيار عدسة M12 المثالية لمستشعر مقاس 1/2.7 بوصة: تفادي مصائد "التظليل" و"الحافة الناعمة"

الفخ 1: تأثير "الرؤية النفقية" (التظليل)

لفهم التظليل، تخيل أنك تحاول تركيب وتد مربع كبير في ثقب دائري صغير.

تعرض كل عدسة صورة دائرية على مستشعر الكاميرا المستطيل. وهذا ما يسمىدائرة الصورة. يتميز المستشعر مقاس 1/2.7 بوصة ببُعد قطري مادي محدد (حوالي 6.6 ملم).

• إذا كانت دائرة صورة العدسة أصغر من المستشعر:لن تتلقى زوايا المستشعر المستطيل أي ضوء. النتيجة؟ زوايا سوداء صلبة في لقطاتك.

• إذا كانت دائرة صورة العدسة بالحجم الصحيح تمامًا أو أكبر قليلاً:يتم غمر المستشعر بالكامل بالضوء. تحصل على صورة نظيفة كاملة الإطار.

الإصلاح:عند شراء عدسة M12، لا يمكنك مجرد النظر إلى البعد البؤري (مثل 4 مم). يجب عليك التحقق منحجم مستشعر الهدفمواصفة. إذا وضعت عدسة مصممة لمستشعر أصغر مقاس 1/3 بوصة أو 1/4 بوصة على مستشعر مقاس 1/2.7 بوصة، فسوف تحصل على التظليل في كل مرة. تأكد دائمًا من أن مواصفات العدسة تنص صراحةً على التوافق مع تنسيقات 1/2.7 بوصة.

الفخ 2: لغز "المركز الحاد، الحواف الضبابية".

حسنًا، لقد اشتريت عدسة بدائرة الصورة الصحيحة. اختفت الزوايا المظلمة. ولكن الآن لديك مشكلة جديدة: لوحة الترخيص الموجودة في وسط الإطار واضحة تمامًا، لكن الأشجار الموجودة على حافة الإطار تبدو خارج نطاق التركيز تمامًا.

يحدث هذا لسببين رئيسيين:

1. عدم التطابق في زاوية الشعاع الرئيسية (CRA)فكر في وحدات البكسل الموجودة على المستشعر الحديث على أنها دلاء صغيرة وعميقة. إذا سقط الضوء مباشرة داخل الدلو (في وسط المستشعر)، فسيتم التقاطه بشكل مثالي. لكن عند حواف المستشعر، يأتي الضوء بزاوية. إذا كانت هذه الزاوية شديدة الانحدار، فسيصطدم الضوء بجدار "الدلو" ويرتد بعيدًا، مسببًا حواف ضبابية وتغيرات في اللون. تم تصميم عدسة M12 عالية الجودة لثني أشعة الحافة بحيث تسقط بشكل واضح في وحدات بكسل المستشعر. على سبيل المثال، تحافظ العدسات الدقيقة على درجة حرارة CRA أقل من 15 درجة لضمان السطوع والحدة الموحدين عبر مجال الرؤية بأكمله.

2. ضعف بنية العدسة وانحناء المجالغالبًا ما تعاني العدسات الرخيصة من "انحناء المجال". نظرًا لأن عناصر العدسة منحنية، فإن المستوى البؤري الذي تعرضه هو في الواقع منحني مثل الوعاء، وليس مسطحًا مثل المستشعر الخاص بك. إذا كان المركز في التركيز، فإن الحواف تكون خارج نطاق التركيز. يتطلب تصحيح ذلك عناصر عدسة متعددة ذات شكل دقيق.

الحل: بصريات دقيقة مصممة لهذه المهمة

ليس عليك التنازل عن طريق قص صورتك أو قبول الزوايا الباهتة. في شركة Shanghai Silk Optical Technology Co., Ltd.، نقوم بتصميم عدسات M12 الخاصة بنا لتتزاوج بسلاسة مع أجهزة الاستشعار الحديثة.

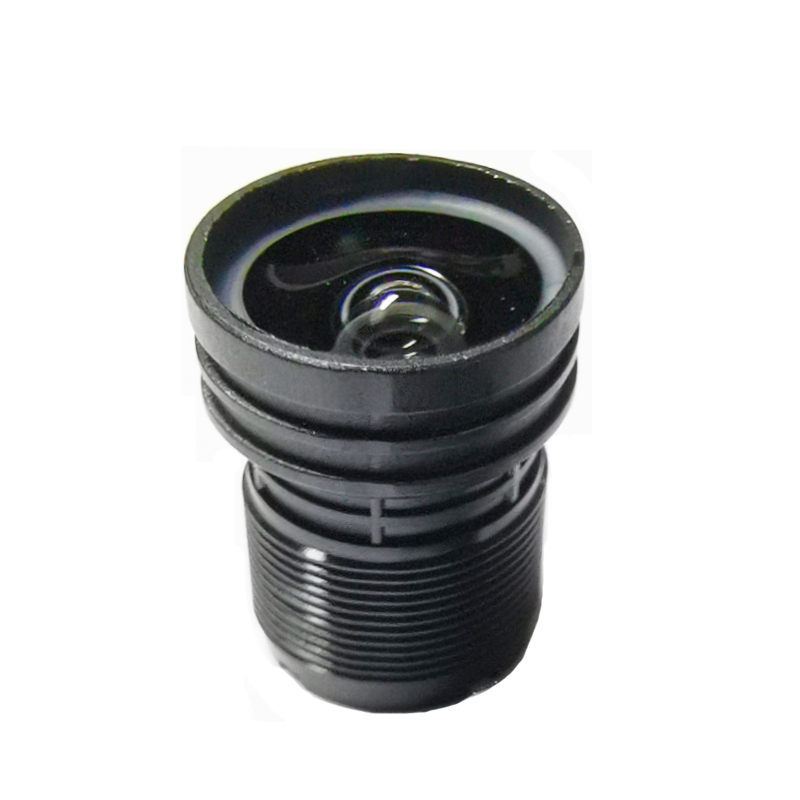

خذ لديناعدسة سلسلة PL100 M12كمثال على القيام بذلك بشكل صحيح:

• مناسب تمامًا لـ 1/2.7 بوصةتم تصميمه بدائرة صورة تغطي بشكل مثالي أجهزة الاستشعار مقاس 1/2.7 بوصة، مما يزيل الزوايا المظلمة تمامًا.

• CRA الأمثل (<15 درجة):يصل الضوء إلى حواف المستشعر الخاص بك بزاوية مثالية، مما يضمن سطوعًا من الحافة إلى الحافة.

• 7E هيكل زجاجي بالكامل:باستخدام سبعة عناصر زجاجية متخصصة، نقوم بتسوية المستوى البؤري وتصحيح التشوه البصري (الحفاظ على تشوه التلفزيون منخفضًا إلى نسبة ملحوظة -12%). وهذا يعني أن الزوايا حادة وعالية الدقة (2MP-5MP) مثل المركز الميت.

القاعخط

إن جودة المستشعر مقاس 1/2.7 بوصة هي بنفس جودة الضوء الذي يسقط عليه. لا تخنق أجهزتك الإلكترونية باهظة الثمن بقطعة زجاج غير متطابقة. من خلال التحقق من دائرة الصورة والاهتمام بالتصحيحات البصرية من الحافة إلى الحافة، يمكنك ضمان صورة واضحة وواضحة واحترافية لعملائك.

(هل تبحث عن تطابق M12 المثالي لمشروع الكاميرا الخاص بك؟اتصل بفريقنا الفني اليوم لطلب العينات والمواصفات التفصيلية.)
