شرح اختبار MTF: كيف يقوم المهندسون بتقييم أداء العدسة

عند اختيار عدسة الكاميرا، ينظر العديد من المشترين إلى المواصفات مثل الطول البؤري، وفتحة العدسة، وحجم المستشعر، ودعم الميجابكسل.

ومع ذلك، هناك سؤال واحد غالبا ما يتم التغاضي عنه:

كيف يعرف المهندسون ما إذا كانت العدسة جيدة بالفعل؟

الجواب هو الاختبار البصري.

من بين جميع طرق تقييم العدسات، يعد اختبار MTF أحد أهم الأدوات التي يستخدمها مهندسو البصريات لقياس أداء العدسة الحقيقي.

يساعد MTF في الإجابة على سؤال بسيط ولكنه مهم:

ما مقدار التفاصيل والتباين الذي يمكن للعدسة توصيله فعليًا إلى مستشعر الصورة؟

ولهذا السبب يولي مصنعو الكاميرات المحترفون والمهندسون البصريون وموردو العدسات اهتمامًا وثيقًا لبيانات MTF.

لأنه لا يتم الحكم على العدسة من خلال ما هو مكتوب في ورقة المواصفات.

يتم الحكم عليه من خلال جودة الصورة التي ينتجها.

ما هو MTF؟

يعنيMTF وظيفة نقل التعديل.

يبدو الاسم معقدًا، لكن المفهوم بسيط نسبيًا.

العدسة لا تلتقط الصورة بشكل مثالي. أثناء عملية التصوير، يتم فقدان بعض التفاصيل والتباين حتماً.

يقيس MTF مدى فعالية نقل العدسة للتباين من العالم الحقيقي إلى مستشعر الكاميرا.

بعبارات بسيطة:

يعني MTF الأعلى أن العدسة يمكنها إنتاج تفاصيل أدق مع تباين أفضل.

على سبيل المثال:

تخيل تصوير مبنى به العديد من النوافذ الصغيرة.

قد تلتقط العدسة ذات الأداء البصري الضعيف الشكل العام للمبنى ولكنها تفقد تفاصيل النوافذ الفردية.

يمكن للعدسة ذات أداء MTF القوي أن تحافظ على تلك الهياكل الدقيقة بشكل أكثر وضوحًا.

هذه القدرة على إعادة إنتاج التفاصيل هي ما يسميه المهندسون الدقة البصرية.

لماذا الميجا بكسل ليست كافية؟

من الأخطاء الشائعة في صناعة الكاميرات ما يلي:

"المزيد من وحدات الميجابكسل يعني دائمًا جودة صورة أفضل."

ومع ذلك، فإن المستشعر ليس سوى جزء واحد من نظام التصوير.

لا ينتج مستشعر 8 ميجابكسل صورة بجودة 8 ميجابكسل تلقائيًا.

يجب أن تكون العدسة قادرة على تحليل التفاصيل الكافية حتى يتمكن المستشعر من استخدام تلك البكسلات بشكل فعال.

إذا كان أداء العدسة غير كافٍ، فقد يلتقط المستشعر ببساطة نسخة أكبر من الصورة الناعمة.

ولهذا السبب يقول المهندسون في كثير من الأحيان:

يقوم المستشعر بتسجيل المعلومات، لكن العدسة تحدد مقدار المعلومات التي تصل إلى المستشعر.

يساعد اختبار MTF في تقييم ما إذا كانت العدسة يمكنها حقًا دعم قدرة الدقة لنظام الكاميرا.

كيف يقوم المهندسون بإجراء اختبار MTF

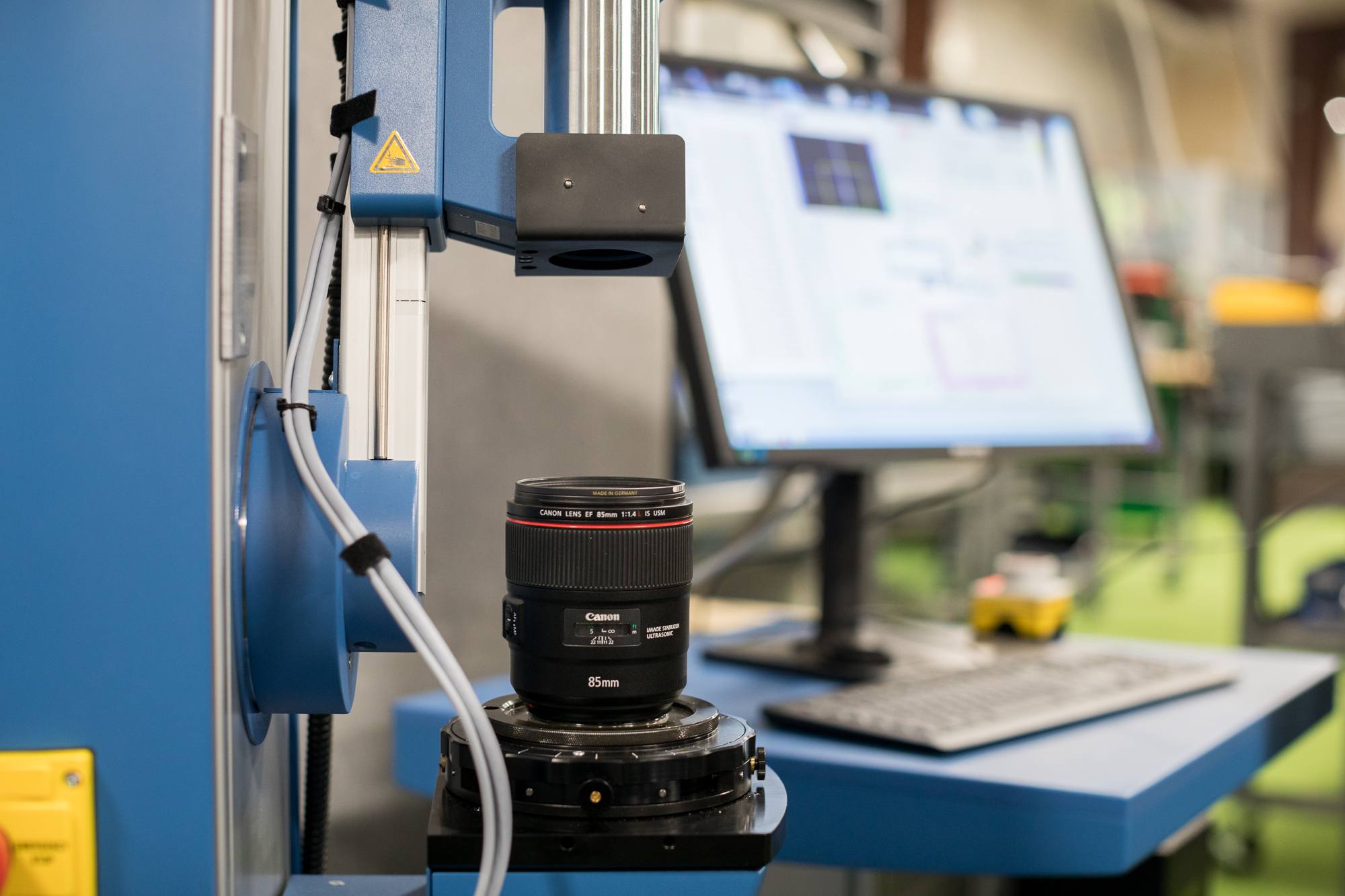

أثناء اختبار MTF، يستخدم المهندسون عادةً بيئة اختبار خاضعة للرقابة.

يتم تركيب العدسة باستخدام مستشعر كاميرا محدد أو نظام قياس بصري ويتم اختبارها باستخدام أنماط مصممة خصيصًا.

يقوم النظام بتحليل مدى جودة إعادة إنتاج العدسة لمستويات مختلفة من التفاصيل.

يتم تقييم عدة عوامل:

1. القدرة على القرار

يتم اختبار العدسة لتحديد مدى قدرتها على إعادة إنتاج الهياكل الدقيقة.

وهذا مهم بشكل خاص ل:

 كاميرات مراقبة

أنظمة التفتيش الصناعي

رؤية الآلة

التصوير الطبي

 كاميرات الذكاء الاصطناعي

قد تبدو العدسة حادة عند المستوى الأساسي ولكنها تفشل عند التقاط الأشياء الصغيرة أو التفاصيل البعيدة.

2. أداء التباين

القرار لا يتعلق فقط برؤية الخطوط.

يجب أن تحافظ العدسة الجيدة أيضًا على التباين.

على سبيل المثال، قد يكون لجسمين حدود واضحة في الواقع، لكن العدسة الضعيفة قد تجعلهما يبدوان مدمجين بسبب تقليل اختلاف التباين.

يقوم MTF بتقييم مدى جودة احتفاظ العدسة بالتباين عند مستويات تفصيلية مختلفة.

3. أداء المركز والحافة

من الأخطاء الشائعة عند تقييم العدسات هو فحص منطقة المركز فقط.

ومع ذلك، تتطلب التطبيقات الحقيقية الأداء عبر الصورة بأكملها.

بالنسبة للكاميرات الأمنية واسعة الزاوية أو كاميرات الطائرات بدون طيار، يعد أداء الحافة مهمًا بشكل خاص.

قد توفر العدسة وضوحًا مركزيًا ممتازًا ولكنها تظهر وضوحًا أقل بالقرب من الزوايا.

يسمح اختبار MTF للمهندسين بتقييم:

مركز القرار

أداء في منتصف الملعب

حدة الحافة

يجب أن تحافظ العدسة المصممة جيدًا على الأداء المتوازن عبر الصورة.

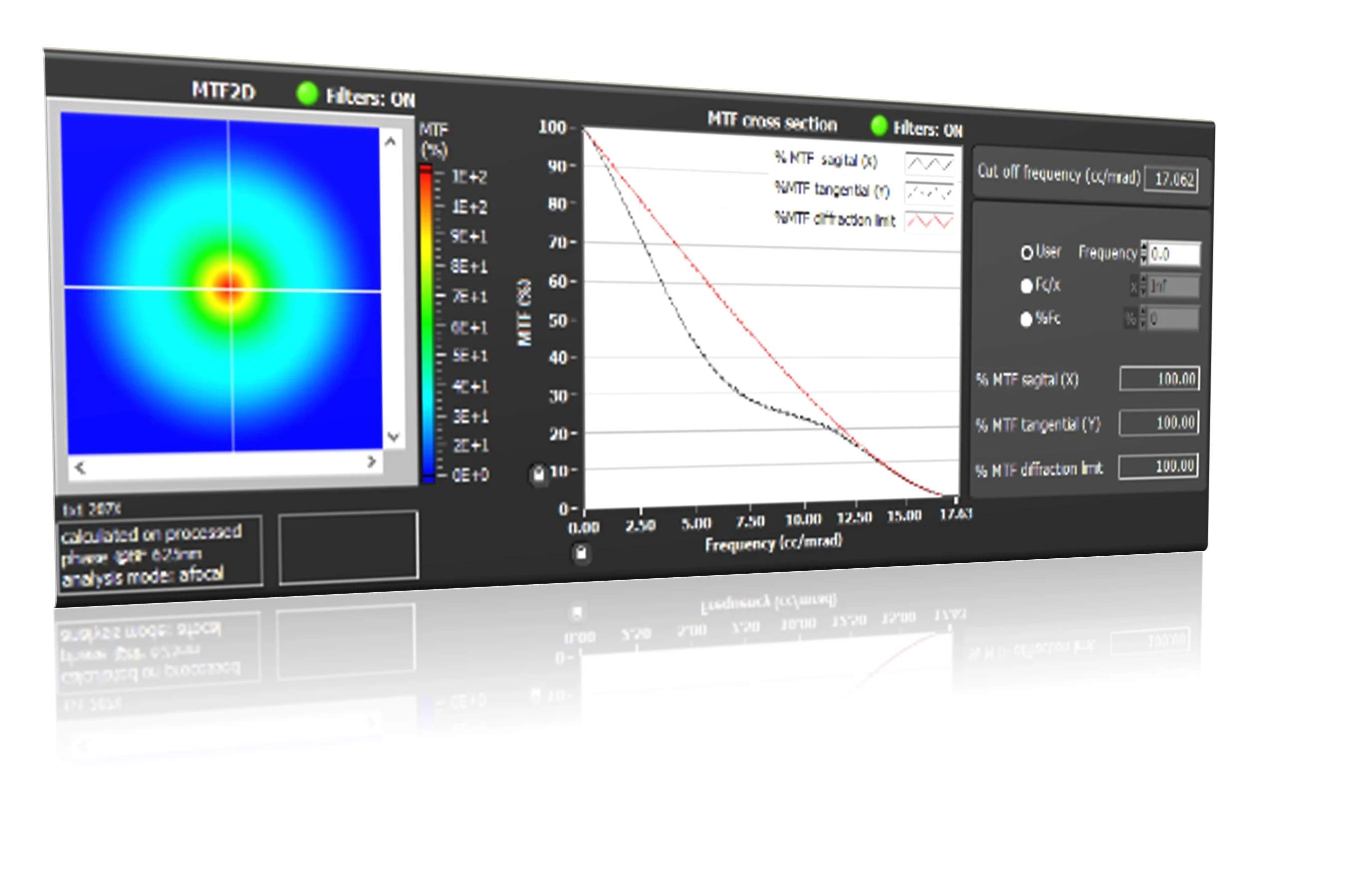

فهم منحنيات MTF

عادةً ما يتم عرض نتائج MTF كرسم بياني.

على الرغم من أن مخططات MTF قد تبدو تقنية، إلا أن الفكرة الأساسية واضحة ومباشرة.

يمثل المحور الأفقي عادة التردد المكاني.

وهذا يعني مدى دقة التفاصيل.

يمثل المحور العمودي انتقال التباين.

القيمة الأعلى تعني أن العدسة تحافظ على مزيد من التباين.

عمومًا:

ارتفاع MTF عند الترددات المنخفضة يعني إعادة إنتاج تباين جيد

يعني ارتفاع MTF عند الترددات العالية دقة أفضل للتفاصيل الدقيقة

تحافظ العدسة ذات الأداء القوي على قيم MTF أعلى حيث تصبح التفاصيل أكثر دقة.

لماذا يهم MTF في تطبيقات مختلفة

تطبيقات الكاميرا المختلفة لها متطلبات بصرية مختلفة.

المراقبة الأمنية

غالبًا ما تعمل الكاميرات الأمنية في ظروف صعبة:

الإضاءة المنخفضة

 مسافات طويلة

مشاهد واسعة

 الأشياء المتحركة

يمكن للعدسة ذات أداء MTF الجيد أن تساعد في الحفاظ على:

تفاصيل الوجه

معلومات السيارة

دقة التعرف على الكائنات

تؤثر جودة الصورة بشكل مباشر على أداء الكشف، وخاصة في أنظمة المراقبة القائمة على الذكاء الاصطناعي.

الرؤية الصناعية

غالبًا ما تقوم أنظمة الرؤية الآلية بفحص الاختلافات الصغيرة.

تشمل الأمثلة ما يلي:

عيوب المنتج

 أخطاء التصنيع

 تحديد موضع المكونات

يمكن أن يؤثر فقدان التفاصيل الصغيرة على دقة الفحص.

توفر عدسات MTF العالية بيانات صورة أكثر وضوحًا وموثوقية.

الروبوتات ورؤية الذكاء الاصطناعي

تعتمد الروبوتات على الكاميرات لفهم بيئتها.

إنهم بحاجة إلى التعرف على:

أشياء

 العوائق

الناس

الحركة

تؤدي الدقة البصرية الضعيفة إلى خلق حالة من عدم اليقين بالنسبة لخوارزميات الذكاء الاصطناعي.

يوفر أداء العدسة الأفضل مدخلات بصرية أكثر وضوحًا.

التصوير الطبي

تتطلب الأجهزة الطبية غالبًا أنظمة بصرية مدمجة ولكنها عالية الأداء.

وفي هذه التطبيقات، يمكن أن يؤثر وضوح الصورة بشكل مباشر على التشخيص والتحليل.

يساعد MTF المهندسين على ضمان تلبية الأنظمة البصرية لمتطلبات التصوير الصارمة.

MTF ليس هو المعيار الوحيد لتقييم العدسة

على الرغم من أهمية MTF للغاية، إلا أن المهندسين لا يقومون بتقييم العدسات باستخدام معلمة واحدة فقط.

قد يشمل التقييم البصري الكامل أيضًا ما يلي:

 التشويه

 انحراف لوني

الإضاءة النسبية

الظلال

 مضيئة

استقرار التركيز

أداء درجة الحرارة

التسامح الميكانيكي

قد لا تكون العدسة ذات MTF الممتازة ولكن الموثوقية الضعيفة مناسبة للمنتجات الواقعية.

الهندسة البصرية تدور دائمًا حول التوازن.

أفضل عدسة ليست مجرد تلك التي تحتوي على أعلى رقم.

إنه الذي يؤدي بشكل موثوق في التطبيق المقصود.

كيف يستخدم مصنعو العدسات المحترفون بيانات MTF

بالنسبة لمصنعي البصريات، لا يعد اختبار MTF مجرد أداة تطوير.

إنها أيضًا طريقة مهمة لمراقبة الجودة.

أثناء تطوير العدسات، يستخدم المهندسون نتائج MTF من أجل:

تحسين التصميم البصري

ضبط هياكل العدسة

مقارنة المواد المختلفة

تحسين دقة التجميع

أثناء الإنتاج الضخم، يساعد اختبار MTF على ضمان الاتساق بين الدفعات المختلفة.

وهذا مهم بشكل خاص لأن إنتاج نموذج أولي ممتاز أسهل بكثير من إنتاج آلاف العدسات المتماثلة.

يجب أن تتحكم الشركة المصنعة للعدسات الموثوقة في كل من التصميم البصري وعمليات التصنيع.

بصريات بوشي: التركيز على الأداء البصري الحقيقي

في Boshi Optics، ندرك أن العملاء لا يشترون العدسات بسبب المواصفات وحدها.

يشترون أداء تصوير موثوقًا به.

بالنسبة للتطبيقات بما في ذلك المراقبة الأمنية، ورؤية الذكاء الاصطناعي، والطائرات بدون طيار، وكاميرات السيارات، والتصوير الطبي، والأنظمة الصناعية، تؤثر الجودة البصرية بشكل مباشر على تجربة المنتج النهائي.

من خلال التصميم البصري والتصنيع الدقيق وتقييم الأداء، تركز Boshi Optics على إنشاء حلول عدسات توفر جودة صورة ثابتة في تطبيقات العالم الحقيقي.

لأنه في أنظمة الكاميرا الحديثة:

المزيد من وحدات البكسل لا يعني تلقائيًا المزيد من المعلومات.

البصريات الأفضل تخلق صورًا أفضل.

والصور الأفضل تخلق قرارات أفضل.

خاتمة

يعد اختبار MTF أحد الأدوات الأكثر قيمة التي يستخدمها المهندسون لفهم أداء العدسة.

يكشف ما لا يمكن أن تظهره أرقام الميجابكسل:

مدى وضوح العدسة في إعادة إنتاج التفاصيل

مدى الحفاظ على التباين

ما إذا كانت الحدة متسقة عبر الصورة

ما إذا كان النظام البصري يمكنه دعم المستشعر حقًا

عند اختيار عدسة الكاميرا، يعد النظر إلى ما هو أبعد من المواصفات وفهم الأداء البصري أمرًا ضروريًا.

العدسة عالية الجودة ليست مجرد قطعة من الزجاج.

إنه الأساس الذي يسمح لنظام التصوير بأكمله بالعمل.
