فهم مواصفات عدسة الكاميرا: دليل كامل للمهندسين
المقدمة: ورقة مواصفات العدسة ليست مجرد جدول أرقام
عندما يختار المهندسون عدسة الكاميرا، عادة ما تكون الخطوة الأولى بسيطة:
افتح ورقة المواصفات.
ثم يأتي الجزء الصعب.
قد تتضمن ورقة بيانات العدسة النموذجية ما يلي:
- اللغة الإنجليزية كلغة أجنبية
- رقم F
- مجال الرؤية
- MTF
- تشويه
- CRA
- TTL
- تنسيق الاستشعار
- الإضاءة النسبية
بالنسبة للمهندسين البصريين ذوي الخبرة، تحكي هذه الأرقام قصة.
للمبتدئين، يمكن أن تبدو وكأنها لغة أجنبية.
التحدي لا يكمن في العثور على عدسة ذات المواصفات "الأفضل".
التحدي هو الفهم:
ما هي المعلمات البصرية التي تهم تطبيقك بالفعل؟
تستخدم كل من كاميرا المراقبة، والروبوت المستقل، والطائرة بدون طيار، والجهاز الطبي، ونظام الرؤية الصناعية العدسات، ولكنها تتطلب خصائص بصرية مختلفة تمامًا.
يشرح هذا الدليل مواصفات عدسة الكاميرا الأساسية التي يحتاج المهندسون إلى فهمها قبل الاختيار.
1. البعد البؤري (EFL): أساس منظور العدسة
ما هو البعد البؤري؟
يعد الطول البؤري الفعال (EFL) أحد أهم مواصفات عدسة الكاميرا.
يحدد:
- التكبير
- زاوية المشاهدة
- العلاقة المنظورية بين الأشياء
ببساطة:
البعد البؤري القصير = رؤية أوسع
البعد البؤري الطويل = رؤية أضيق
أمثلة شائعة
عدسة واسعة الزاوية
الأطوال البؤرية النموذجية:
- 1.8 ملم
- 2.8 ملم
- 3.6 ملم
التطبيقات:
- كاميرات مراقبة
- الأجهزة المنزلية الذكية
- الروبوتات
- مراقبة مواقف السيارات
المزايا:
- منطقة تغطية كبيرة
- وعي بيئي أفضل
القيود:
- تشويه أعلى
- تقليل حجم الكائن عن بعد
عدسة المقربة
الأطوال البؤرية النموذجية:
- 12 ملم
- 25 ملم
- 50 ملم+
التطبيقات:
- مراقبة حركة المرور
- التفتيش لمسافات طويلة
- القياس الصناعي
المزايا:
- يلتقط التفاصيل البعيدة
القيود:
- مجال الرؤية الضيق
2. مجال الرؤية (FOV): إلى أي مدى يمكن للكاميرا رؤيته؟
يصف مجال الرؤية المنطقة المرئية التي تم التقاطها بواسطة العدسة.
وعادة ما يتم التعبير عنها على النحو التالي:
- مجال الرؤية الأفقي
- مجال الرؤية العمودي
- مجال الرؤية القطري
لماذا يهم مجال الرؤية
يؤدي اختيار مجال الرؤية الخاطئ إلى حدوث مشكلات باهظة الثمن.
ضيقة جدًا:
- المزيد من النقاط العمياء
- مطلوب المزيد من الكاميرات
- ارتفاع تكلفة التثبيت
واسع جدًا:
- التشويه المفرط
- انخفاض دقة التعرف
تأخذ عملية اختيار العدسات الاحترافية دائمًا ما يلي في الاعتبار:
- المسافة المستهدفة
- منطقة الكشف
- حجم الكائن
- متطلبات الاعتراف
3. الفتحة (الرقم البؤري): قدرة العدسة على التقاط الضوء
الفتحة هي واحدة من أكثر المواصفات التي يساء فهمها.
يمثل الرقم F النسبة بين:
- البعد البؤري للعدسة
- قطر مدخل التلميذ
كلما كان الرقم F أصغر:
→ كلما كانت الفتحة أكبر
→ كلما دخل المزيد من الضوء إلى العدسة
قيم الفتحة المشتركة
| فتحة | تطبيق نموذجي |
|---|---|
| F2.8 | التصوير في ضوء النهار القياسي |
| F2.0 | المراقبة العامة |
| F1.6 | تطبيقات الإضاءة المنخفضة |
| F1.4 | تصوير عالي الأداء |
| F1.0 | أنظمة الإضاءة المنخفضة للغاية |
لماذا تعتبر فتحة العدسة مهمة؟
البيئات منخفضة الإضاءة تخلق تحديات:
- زيادة ضجيج المستشعر
- وقت التعرض أطول
- طمس الحركة
تساعد الفتحة الأكبر من خلال توفير المزيد من المعلومات البصرية قبل التضخيم الإلكتروني.
ولهذا السبب تركز التطبيقات عالية الأداء بشكل متزايد على العدسات ذات الفتحة الكبيرة.
4. توافق المستشعر: يجب أن تعمل العدسة والمستشعر معًا
من الأخطاء الشائعة التي يرتكبها المهندسون اختيار عدسة تعتمد على البعد البؤري فقط.
يجب أن تتطابق العدسة أيضًا مع تنسيق المستشعر.
تشمل أحجام المستشعرات الشائعة ما يلي:
- 1/4"
- 1/3"
- 1/2.7"
- 1/2"
- 1/1.8"
- 1/1.2"
ماذا يحدث عندما لا يتطابقان؟
دائرة صورة العدسة صغيرة جدًا
نتيجة:
- زوايا مظلمة
- التظليل
- فقدت بكسل
عدسة مصممة للمستشعر الأصغر المستخدم على المستشعر الأكبر
نتيجة:
- انخفاض جودة الصورة
- أداء حافة ضعيف
تتطلب المطابقة البصرية الاحترافية مراعاة ما يلي:
- قطري الاستشعار
- حجم البكسل
- زاوية الشعاع الرئيسية
- دائرة الصورة
5. التشويه: الفرق بين الواسع والصالح للاستعمال
يصف التشويه مدى انحناء الخطوط المستقيمة في الصورة.
النوع الأكثر شيوعا:
تشويه برميل
نموذجي في:
- عدسات واسعة الزاوية
- عدسات عين السمكة
التشويه ليس سيئا دائما.
على سبيل المثال:
غالبًا ما تستخدم عدسات الطائرات بدون طيار FPV تشويهًا قويًا واسع الزاوية لإنشاء رؤية غامرة.
لكن:
تطبيقات مثل:
- أنظمة القياس
- التعرف على لوحة الترخيص
- رؤية الآلة
تتطلب تحكمًا أفضل في التشويه.
المفتاح هو عدم القضاء على التشويه بشكل كامل.
المفتاح هو التحكم في التشويه وفقًا لاحتياجات التطبيق.
6. MTF: قياس الأداء البصري الحقيقي
تعد MTF (وظيفة نقل التعديل) واحدة من أهم طرق التقييم البصري.
فهو يصف مدى نجاح العدسة في نقل التباين من كائن إلى صورة.
ببساطة:
MTF أعلى = قدرة أفضل على إعادة إنتاج التفاصيل.
لماذا يهم MTF
قد تحتوي عدستين على:
- نفس البعد البؤري
- نفس الفتحة
- نفس تصنيف القرار
لكن جودة الصورة مختلفة تمامًا.
لماذا؟
لأن الأداء البصري يعتمد على:
- جودة الزجاج
- هيكل العدسة
- تكنولوجيا الطلاء
- دقة التصنيع
يكشف MTF عن القدرة البصرية الحقيقية.
7. CRA (زاوية الشعاع الرئيسية): ضرورية لأجهزة الاستشعار الحديثة
يصف CRA زاوية وصول أشعة الضوء الواردة إلى المستشعر.
أجهزة استشعار CMOS الحديثة حساسة للغاية لـ CRA.
قد تؤدي مطابقة CRA غير الصحيحة إلى:
- تظليل اللون
- انخفاض السطوع
- تدهور الصورة
هذه المعلمة مهمة بشكل خاص لـ:
- كاميرات السيارات
- رؤية الآلة
- أجهزة استشعار عالية الدقة
8. TTL ومعلمات التصميم الميكانيكي
الأداء البصري ليس هو الاعتبار الوحيد.
يجب على المهندسين أيضًا مراعاة التوافق الميكانيكي.
تشمل المعلمات الهامة ما يلي:
TTL (إجمالي طول المسار)
المسافة البصرية من سطح العدسة الأول إلى مستوى الصورة.
مهم ل:
- تصميم وحدة الكاميرا
- تطبيقات محدودة المساحة

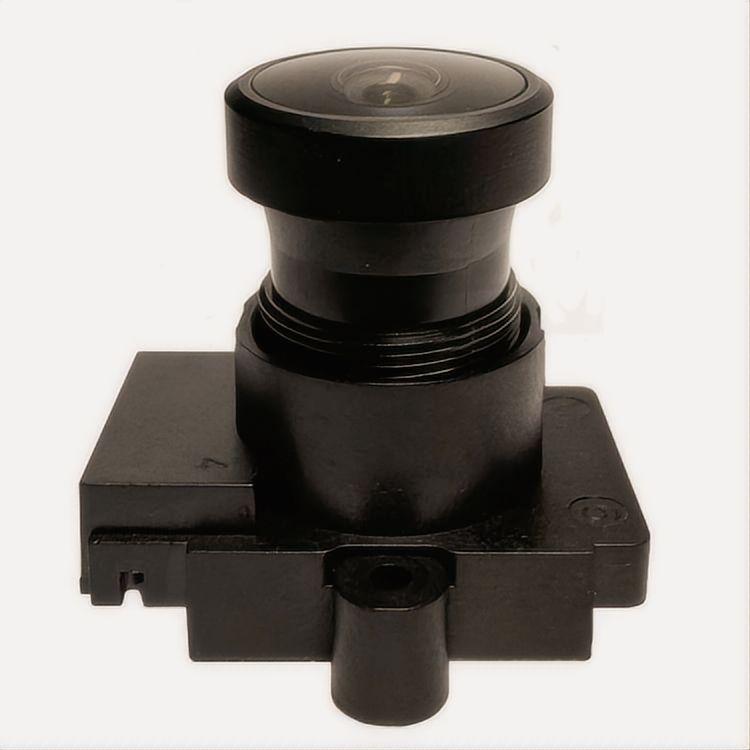

نوع جبل
واجهات مشتركة:

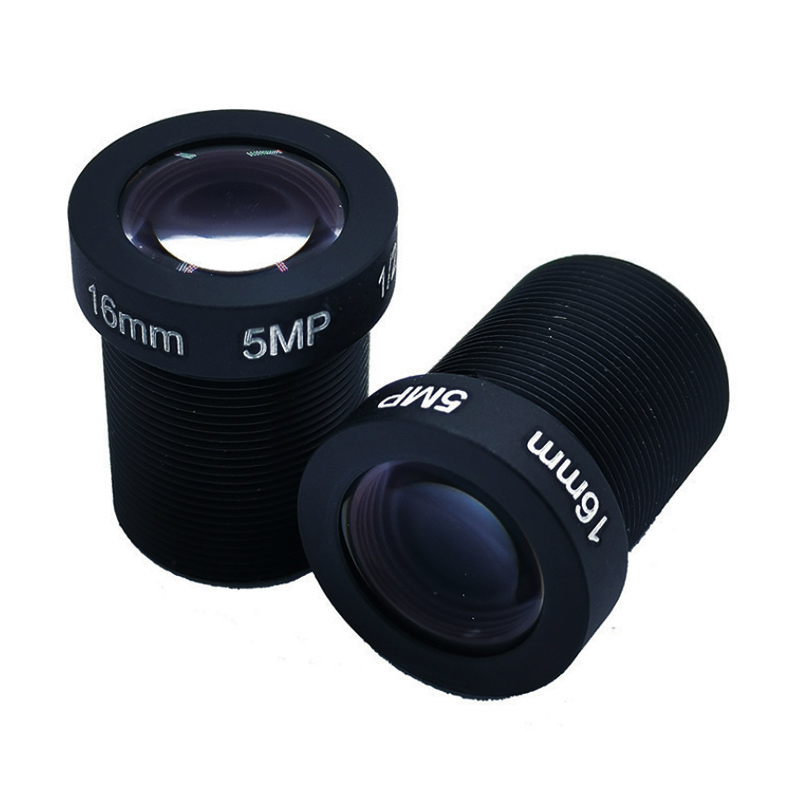

- جبل M12
- جبل CS
- جبل C
- جبل F
- يتصاعد مخصصة
يحدد التثبيت التكامل الميكانيكي.
9. الإضاءة النسبية: جودة الصورة عبر الإطار
تصف الإضاءة النسبية تناسق السطوع من المركز إلى الحافة.
تؤدي الإضاءة النسبية الضعيفة إلى:
- زوايا مظلمة
- سطوع الصورة غير متساو
وهذا مهم بشكل خاص ل:
- عدسات واسعة الزاوية
- كاميرات المراقبة
- أنظمة الرؤية بالذكاء الاصطناعي
يجب أن تحافظ العدسة الجيدة على إضاءة متسقة عبر الصورة.
10. الخطأ الأكثر شيوعاً: اختيار المواصفات بدلاً من الحلول
من أكبر الأخطاء التي يرتكبها المهندسون هو مقارنة العدسات بالأرقام فقط.
على سبيل المثال:
"تتمتع العدسة A بدقة أعلى، لذا يجب أن تكون أفضل."
ليس بالضرورة.
يأخذ الاختيار الناجح للعدسة في الاعتبار النظام الكامل:
- الاستشعار
- بيئة الإضاءة
- مسافة العمل
- متطلبات الذكاء الاصطناعي
- القدرة على معالجة الصور
العدسة الأفضل ليست هي التي تتمتع بأعلى المواصفات.
إنه الأمثل للتطبيق.
كيف ينبغي للمهندسين تقييم عدسة الكاميرا
قبل اختيار العدسة، اسأل:
أسئلة التطبيق
- ما هي الأشياء التي يجب اكتشافها؟
- ما هي مسافة العمل؟
- ما هي ظروف الإضاءة الموجودة؟
- هل معلومات اللون مهمة؟
- هل تحليل الذكاء الاصطناعي متضمن؟
الأسئلة البصرية
- هل مجال الرؤية كافٍ؟
- هل الفتحة كبيرة بما فيه الكفاية؟
- هل يتطابق المستشعر؟
- هل التشويه مقبول؟
- هل أداء الحافة مهم؟
أسئلة النظام
- هل الحجم محدود؟
- هل ثبات درجة الحرارة مطلوب؟
- هل الموثوقية على المدى الطويل مهمة؟
الخلاصة: فهم مواصفات العدسة يخلق أنظمة تصوير أفضل
مواصفات عدسة الكاميرا ليست مجرد أرقام تقنية.
إنها تمثل القرارات البصرية التي تؤثر بشكل مباشر على أداء النظام.
يمكن للعدسة المختارة جيدًا تحسين:
- جودة الصورة
- دقة الذكاء الاصطناعي
- موثوقية النظام
- القدرة التنافسية للمنتج
يمكن للعدسة المختارة بشكل سيئ أن تحد حتى من الكاميرا والخوارزمية الأكثر تقدمًا.
في أنظمة التصوير الحديثة، لا يقوم المهندسون باختيار قطعة من الزجاج فحسب.
إنهم يختارون أساس الذكاء البصري.
البصيرة النهائية
يلتقط المستشعر وحدات البكسل.
تقوم الخوارزمية بمعالجة المعلومات.
لكن العدسة تحدد المعلومات الموجودة في المقام الأول.
الفهم البصري الأفضل يؤدي إلى قرارات هندسية أفضل.
