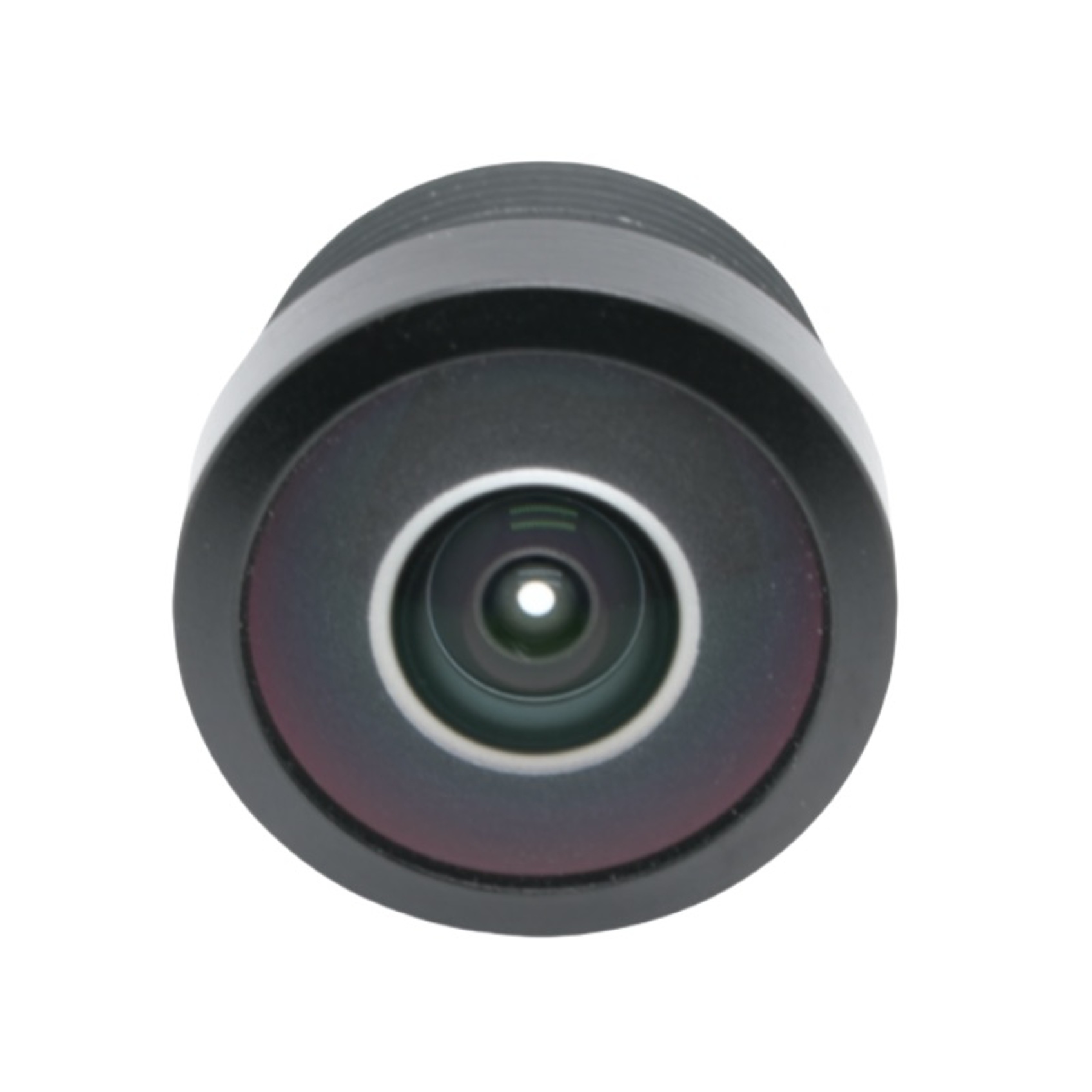

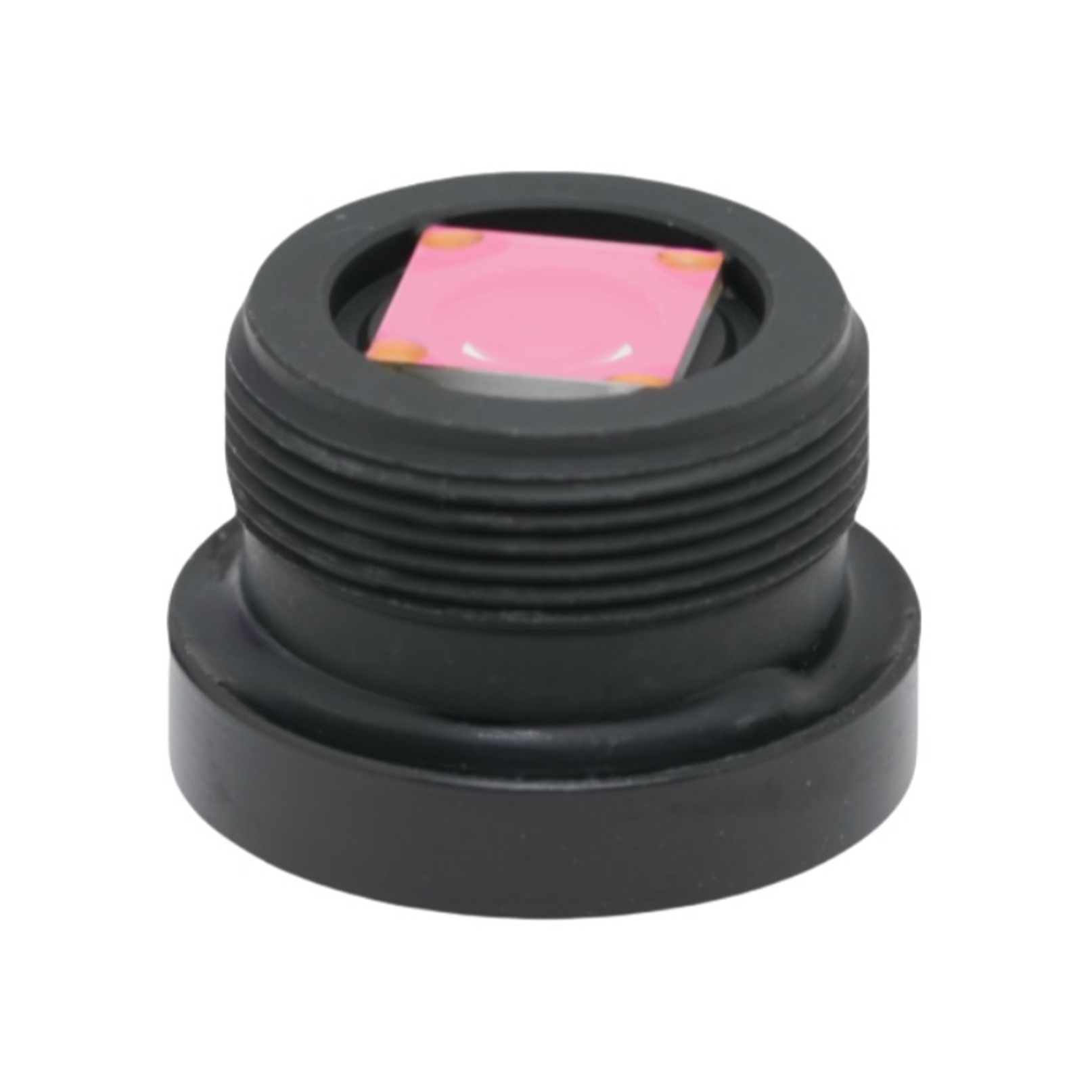

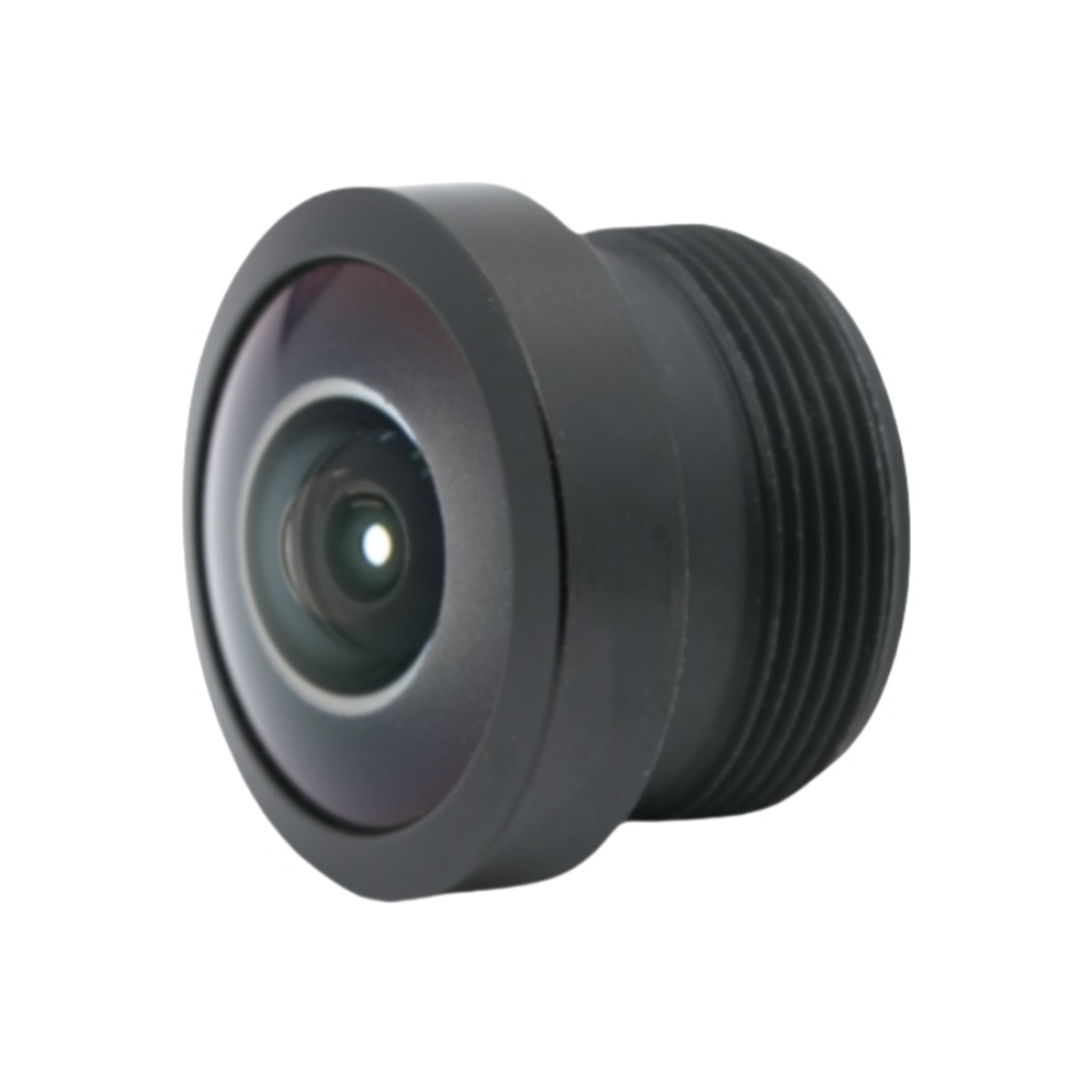

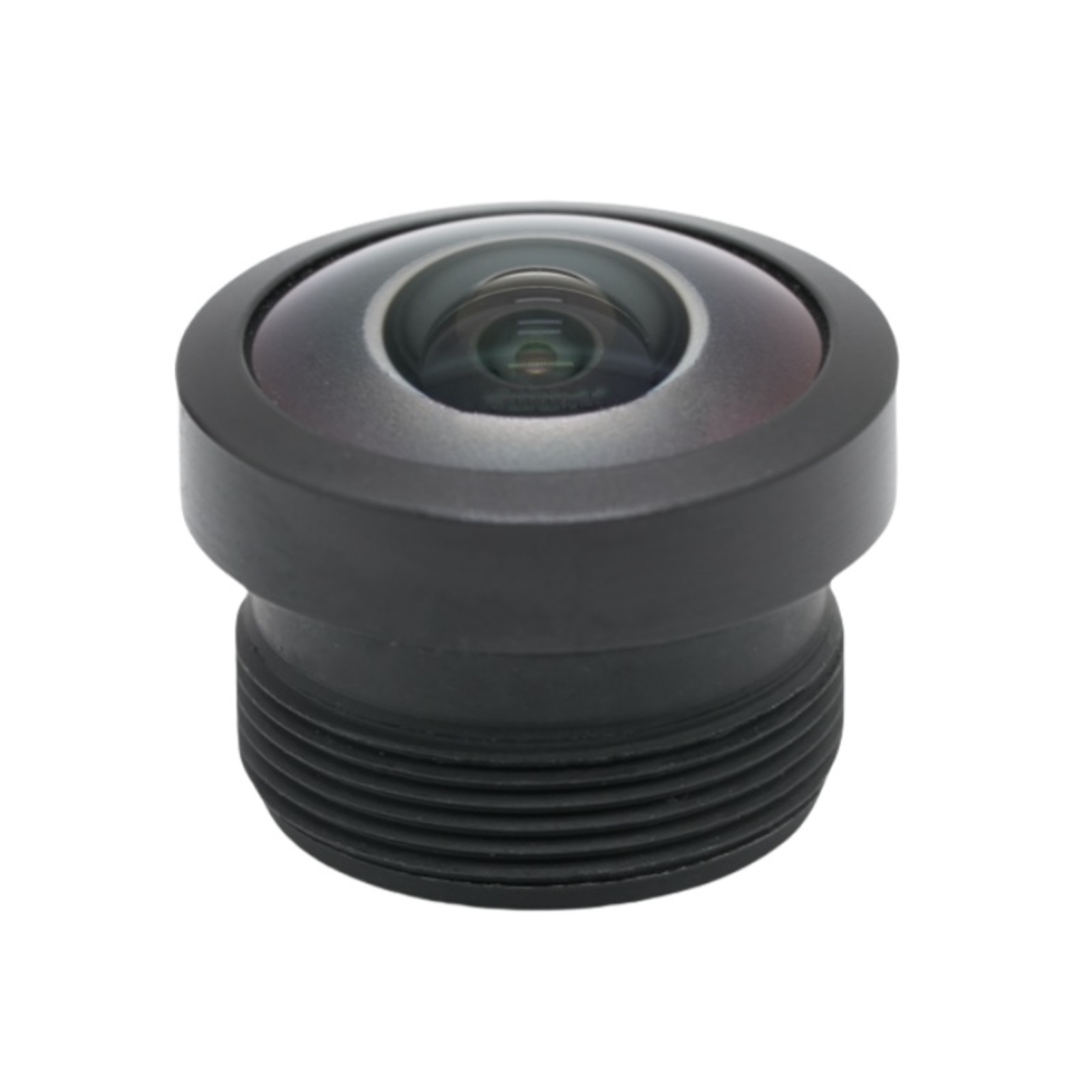

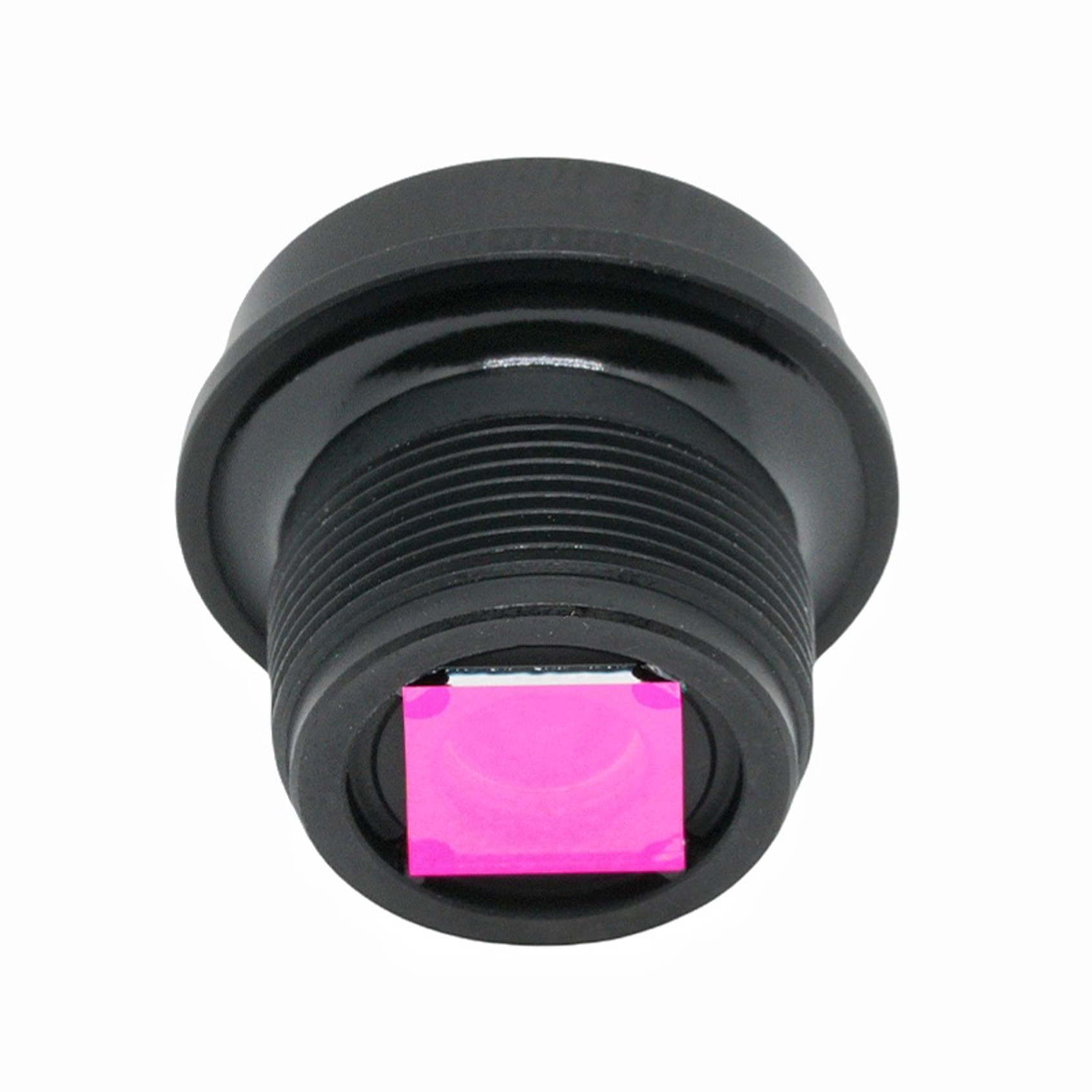

عدسة عين السمكة مقاس 1.5 ملم

موجز المنتج

تم تصنيع عدسة عين السمكة المدمجة هذه بواسطة تقنية BOSHI البصرية، وتتميز بطول بؤري 1.5 مم وفتحة F2.2، وهي مطابقة تمامًا لمستشعر AR0144 مقاس 1/4 بوصة. يوفر مجال رؤية يبلغ 200 درجة لالتقاط تغطية واسعة للمشهد ضمن مساحة تثبيت محدودة. يضمن الهيكل البصري المُحسّن جيدًا إضاءة نسبية مستقرة وزاوية شعاع رئيسية يمكن التحكم فيها للحصول على أداء مستشعر ثابت. تستخدم عدسة الكاميرا هذه حامل M12 لسهولة التجميع في وحدات الكاميرا المصغرة. وهو يخدم مشاريع صناعية ومشاريع مراقبة متنوعة، ويقدم مخرجات تصوير موثوقة للإنتاج الضخم واختبار النماذج الأولية. تخضع كل وحدة من BOSHI Optical Technology لفحص بصري صارم لتلبية متطلبات العملاء ذات الحجم الكبير.

وصف المنتج التفصيلي

1. المعلمة التفصيلية

- تأتي هذه العدسة ذات الزاوية الواسعة للغاية بطول بؤري 1.5 ملم ضمن نسبة تفاوت 5 بالمائة، مقترنة بفتحة F2.2 بنسبة تفاوت 5 بالمائة لتحقيق التوازن بين سطوع الصورة وعمق المجال. يصل طول المسار الإجمالي إلى 13.03 ملم بالإضافة إلى نطاق التسامح البسيط، ويبلغ الطول البؤري الخلفي 3.08 ملم لتركيب المستشعر بشكل مناسب.

- مصمم لمستشعر AR0144 مقاس 1/4 بوصة،عدسة عين السمكةيوفر مجال رؤية قطري 200 درجة، ومجال رؤية أفقي 167 درجة، ومجال رؤية عمودي 118.4 درجة. تبلغ قيمة التشويه سالب 85.0 بالمائة نموذجيًا لتأثير عين السمكة ذات الزاوية الكبيرة. تصل الإضاءة النسبية إلى 65.0 بالمائة بينما تظل CRA أقل من 18.0 درجة لتجنب خطر التظليل على مستشعر الهدف. يدعم حامل M12 القياسي التثبيت المباشر لأجهزة الكاميرا ذات اللوحة المشتركة.

2. تحليل مفصل لمزايا الأداء

- يتعاون الطول البؤري 1.5 ملم وفتحة العدسة F2.2 لتحقيق امتصاص جيد للضوء، مما يدعم التصوير الواضح في بيئات الإضاءة المتوسطة المنخفضة بدون مصدر ضوء إضافي إضافي. يطابق CRA الذي يتم التحكم فيه أقل من 18.0 درجة ميزة الاستقبال لمستشعر AR0144 مقاس 1/4 بوصة ويقلل من تعتيم زاوية الصورة.

- تحافظ الإضاءة النسبية بنسبة 65.0 بالمائة على سطوع موحد عبر الإطار، مما يحسن جودة الصورة الإجمالية لعدسة الكاميرا هذه. يعمل مجال الرؤية بمقدار 200 درجة على إزالة البقع العمياء حتى تتمكن وحدة الكاميرا الواحدة من تغطية منطقة مراقبة أكبر بكثير. يدعم طول المسار الإجمالي المدمج تصميم الوحدة المصغرة للمعدات ذات المساحة المحدودة. يتيح حامل M12 القياسي الاستبدال السريع والتوافق مع أجزاء هيكل الكاميرا السائدة. رقابة صارمة على التسامح منتقنية بوشي الضوئيةيضمن أداءً بصريًا ثابتًا بين مجموعات العدسات المنتجة بكميات كبيرة.

3. التحليل الميداني التفصيلي للتطبيق

- معدات المراقبة:تناسب عدسة عين السمكة هذه كاميرات الأمان الصغيرة الداخلية لمتاجر البيع بالتجزئة والمكاتب الصغيرة، وتستفيد من مجال رؤية يبلغ 200 درجة لمراقبة مساحة الغرفة بأكملها عبر جهاز واحد.

- وحدات الرؤية الصناعية:تعمل العدسة المتوافقة مع مستشعر AR0144 مقاس 1/4 بوصة في المراقبة الطرفية للمعدات والفحص البصري المساعد للماكينة مع طلب الوحدة المدمجة.

- الأجهزة المنزلية الذكية:يتم تطبيقه داخل كاميرات المراقبة المنزلية ووحدات جرس الباب المرئي، حيث يوفر الطول البؤري 1.5 مم التقاط مشهد واسع داخل غلاف المنتج الصغير.

- الرؤية المساعدة للسيارات:مناسبة لوحدات كاميرا الرؤية المحيطة قصيرة المدى لمراقبة البيئة القريبة للمركبة.

- مشاريع الكاميرا المصغرة الاستهلاكية:يستخدم لتطوير كاميرا USB المخصصة والتحقق من النموذج الأولي من قبل معاهد البحوث ومطوري المنتجات.
