عدسة بزاوية واسعة 2.44 ملم
العدسة ذات الزاوية الواسعة للغاية PL-WA2.44 هي عدسة M12 متميزة تم تصنيعها بواسطة ShangHai SILK Optical Technology CO., LTD. تعتمد هذه العدسة البؤرية الثابتة هيكلًا بصريًا احترافيًا 5G + IR، تم تحسينه بدقة لمستشعرات الصور مقاس 1/2.9 بوصة لتوفير قدرة التقاط بانورامية رائعة. وباعتبارها عدسة مراقبة عالية الأداء، فإنها تتميز بطول بؤري فعال يبلغ 2.44 ملم وفتحة F2.5، مما يحقق مجال رؤية قطريًا واسع للغاية يبلغ 162 درجة للقضاء على مراقبة المناطق العمياء. توازن عدسة الكاميرا المصغرة هذه بين الإضاءة النسبية وتشويه التلفزيون لضمان تصوير موحد وواضح عبر الصورة بأكملها دائرة ShangHai SLIK Optical Technology CO., LTD تتحكم بشكل صارم في التسامح البصري ودقة التجميع لكل عدسة رؤية مدمجة، وهي مناسبة لسيناريوهات الإضاءة التكميلية النهارية والأشعة تحت الحمراء، ويتم نشر عدسة الكاميرا الموثوقة هذه مقاس 1/2.9 بوصة على نطاق واسع في مجال أمن المنزل والمعدات الذكية ومشاريع رؤية الآلة. يمكن للعملاء الحصول على حلول عدسات زاوية واسعة للغاية مستقرة وفعالة من حيث التكلفة مباشرةً من مصنعنا.
إرسال استفسار
وصف المنتج
1. ملخص المنتج
العدسة ذات الزاوية فائقة الاتساع PL-WA2.44 هي عدسة M12 متميزة تم تصنيعها بواسطةShangHai SILK Optical Technology CO., LTD.تعتمد هذه العدسة البؤرية الثابتة هيكلًا بصريًا احترافيًا 5G + IR، تم تحسينه بدقة لمستشعرات الصور مقاس 1/2.9 بوصة لتوفير قدرة التقاط بانورامية رائعة. وباعتبارها عدسة مراقبة عالية الأداء، فإنها تتميز بطول بؤري فعال يبلغ 2.44 ملم وفتحة F2.5، مما يحقق مجال رؤية قطريًا واسع للغاية يبلغ 162 درجة للقضاء على مراقبة المناطق العمياء. توازن عدسة الكاميرا المصغرة هذه بين الإضاءة النسبية وتشويه التلفزيون لضمان تصوير موحد وواضح عبر الصورة بأكملها دائرة ShangHai SLIK Optical Technology CO., LTD تتحكم بشكل صارم في التسامح البصري ودقة التجميع لكل عدسة رؤية مدمجة، وهي مناسبة لسيناريوهات الإضاءة التكميلية النهارية والأشعة تحت الحمراء، ويتم نشر عدسة الكاميرا الموثوقة هذه مقاس 1/2.9 بوصة على نطاق واسع في مجال أمن المنزل والمعدات الذكية ومشاريع رؤية الآلة. يمكن للعملاء الحصول على حلول عدسات زاوية واسعة للغاية مستقرة وفعالة من حيث التكلفة مباشرةً من مصنعنا.
2. وصف مفصل للمنتج
تحليل المعلمة
- البعد البؤري وفتحة العدسة:EFL 2.44 مم (التسامح ±5%) مع فتحة F2.5 ثابتة. تعمل الفتحة المعتدلة على موازنة كمية الضوء والدقة البصرية للمراقبة اليومية.
- الهيكل البصري:تصميم 5G+IR، يدعم التبديل ليلاً ونهارًا مع فلتر قطع الأشعة تحت الحمراء، متوافق مع الضوء المرئي والتصوير بالأشعة تحت الحمراء.
- مطابقة الاستشعار:مُصمم لمستشعر مقاس 1/2.9 بوصة، والحد الأقصى لدائرة الصورة Φ6.3 مم لتغطية منطقة المستشعر بالكامل دون التظليل.
- مجال الرؤية:162 درجة قطريًا، 118 درجة أفقيًا، 89 درجة عموديًا، مجال رؤية واسع جدًا، مما يقلل بشكل كبير من كمية الكاميرا اللازمة لمراقبة المشهد بالكامل.

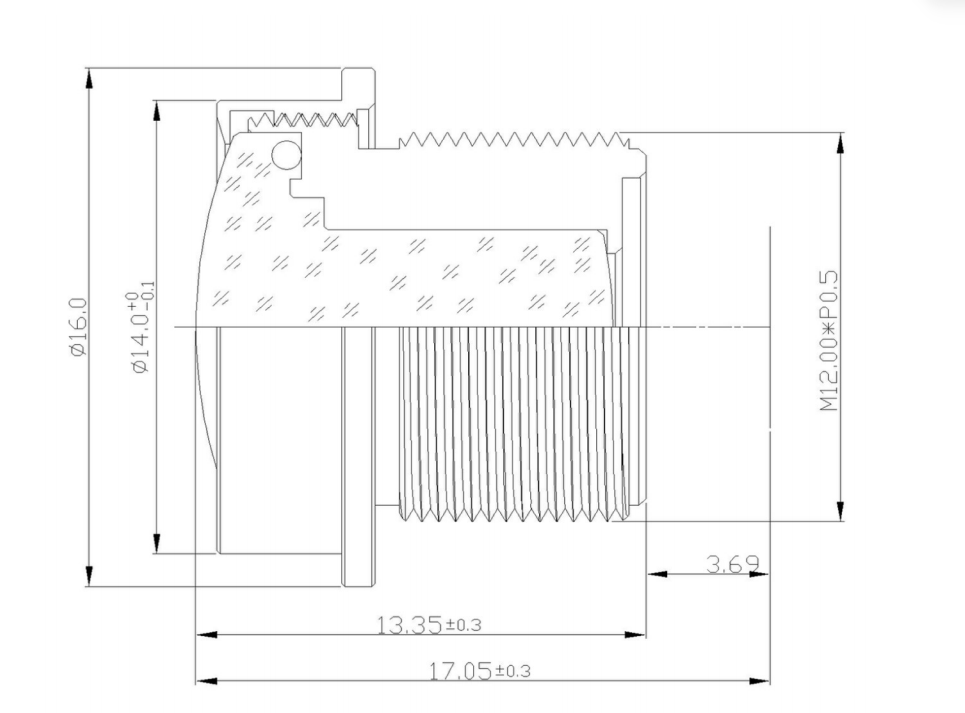

- البعد الميكانيكي:إجمالي TTL 17.05±0.2 مم، الطول البؤري الخلفي الميكانيكي 3.69±0.2 مم، حامل قياسي M12 للتجميع السريع على الكاميرات الموجودة على اللوحة.
- المؤشرات البصرية:تشويه التلفزيون -26.6%، الإضاءة النسبية 55.0%، CRA أقل من 18.15 درجة، مطابقة متطلبات زاوية استقبال مستشعر CMOS السائد.
| لا. | غرض | مواصفة |
|---|---|---|
| 1 | TTL (إجمالي طول المسار) | 17.05 ± 0.2 |
| 2 | EFL (البعد البؤري الفعال) | 2.44 ± 5% |
| 3 | F/NO (الفتحة) | 2.5 ± 5% |
| 4 | M/BFL (البعد البؤري الخلفي الميكانيكي) | 3.69 ± 0.2 |
| 5 | البناء (الهيكل) | 5G + الأشعة تحت الحمراء |
| 6 | ماكس صورة الدائرة | Φ6.3mm |
| 7 | لجهاز الاستشعار | 1/2.9" |
| 8 | مجال الرؤية – قطري | 162 درجة |
| 9 | مجال الرؤية – أفقي | 118 درجة |
| 10 | مجال الرؤية – عمودي | 89 درجة |
| 11 | تشويه التلفزيون | -26.6% |
| 12 | الإضاءة النسبية | 55.0% |
| 13 | CRA (زاوية الأشعة الرئيسية) | <18.15 درجة |
| 14 | جبل | م12 |
مزايا الأداء
- تغطية بانورامية واسعة للغاية:وباعتبارها عدسة ذات زاوية واسعة للغاية، فإن مجال الرؤية بقطر 162 درجة يحقق مراقبة منطقة كبيرة، مما يقلل بشكل فعال من تكلفة النظام الإجمالية.
-سهولة الاستخدام المزدوج ليلا ونهارا:يعمل الهيكل البصري 5G+IR لهذه العدسة M12 على تصحيح الانحراف اللوني في كل من النطاقين المرئي والأشعة تحت الحمراء، مما يحافظ على صور واضحة تحت إضاءة الأشعة تحت الحمراء.
-التصميم الصناعي المدمج:هيكل TTL قصير يناسب الكاميرات المدمجة المصغرة؛ تضمن واجهة M12 القياسية إمكانية تبديل هذه العدسة البؤرية الثابتة.
-مطابقة أجهزة الاستشعار الأمثل:تتجنب CRA التي يتم التحكم فيها الزوايا المظلمة، وتضمن جودة تصوير مستقرة لعدسة الكاميرا مقاس 1/2.9 بوصة في التشغيل المستمر لفترة طويلة.
- رقابة صارمة على التصنيع:تجري شركة ShangHai SLIK Optical Technology CO., LTD فحصًا كاملاً لكل عدسة مراقبة لضمان الأداء البصري المتسق للطلبات بالجملة.
مجال التطبيق
- المراقبة المنزلية والتجارية:يتم استخدام العدسة ذات الزاوية الواسعة جدًا في الكاميرات الأمنية البانورامية الداخلية وأجهزة مراقبة الأطفال وأجهزة مراقبة متاجر البيع بالتجزئة.
- الرؤية الذكية المضمنة:تناسب عدسة الرؤية المدمجة هذه الكاميرات المنزلية الذكية والوحدات المرئية للروبوتات ومعدات التعرف على الحواف المدعومة بالذكاء الاصطناعي.
- رصد المنمنمات الصناعية:مناسبة لكاميرات الرؤية الآلية المدمجة التي تتطلب تغطية ميدانية كبيرة ومعدات الفحص وأجهزة التسجيل المحمولة.
- الرؤية المساعدة للمركبة:يمكن استخدام عدسة الكاميرا المصغرة في مراقبة المقصورة الداخلية وأنظمة المراقبة المساعدة البانورامية قصيرة المدى.
- الأجهزة الذكية الاستهلاكية:تم اعتمادها على نطاق واسع في العديد من الكاميرات الذكية صغيرة الحجم التي تحتاج إلى نطاق عرض واسع دون تعديل ميكانيكي معقد.
