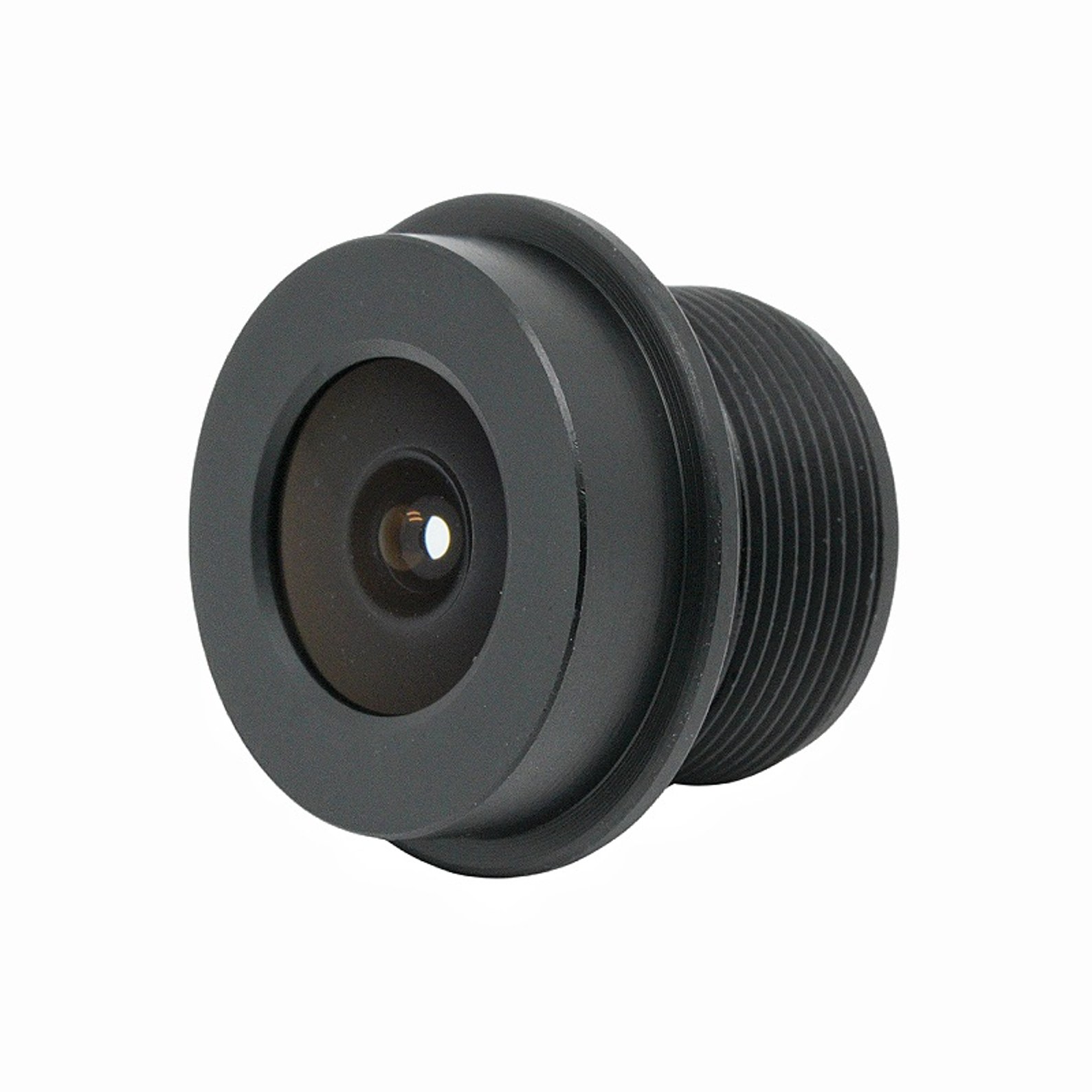

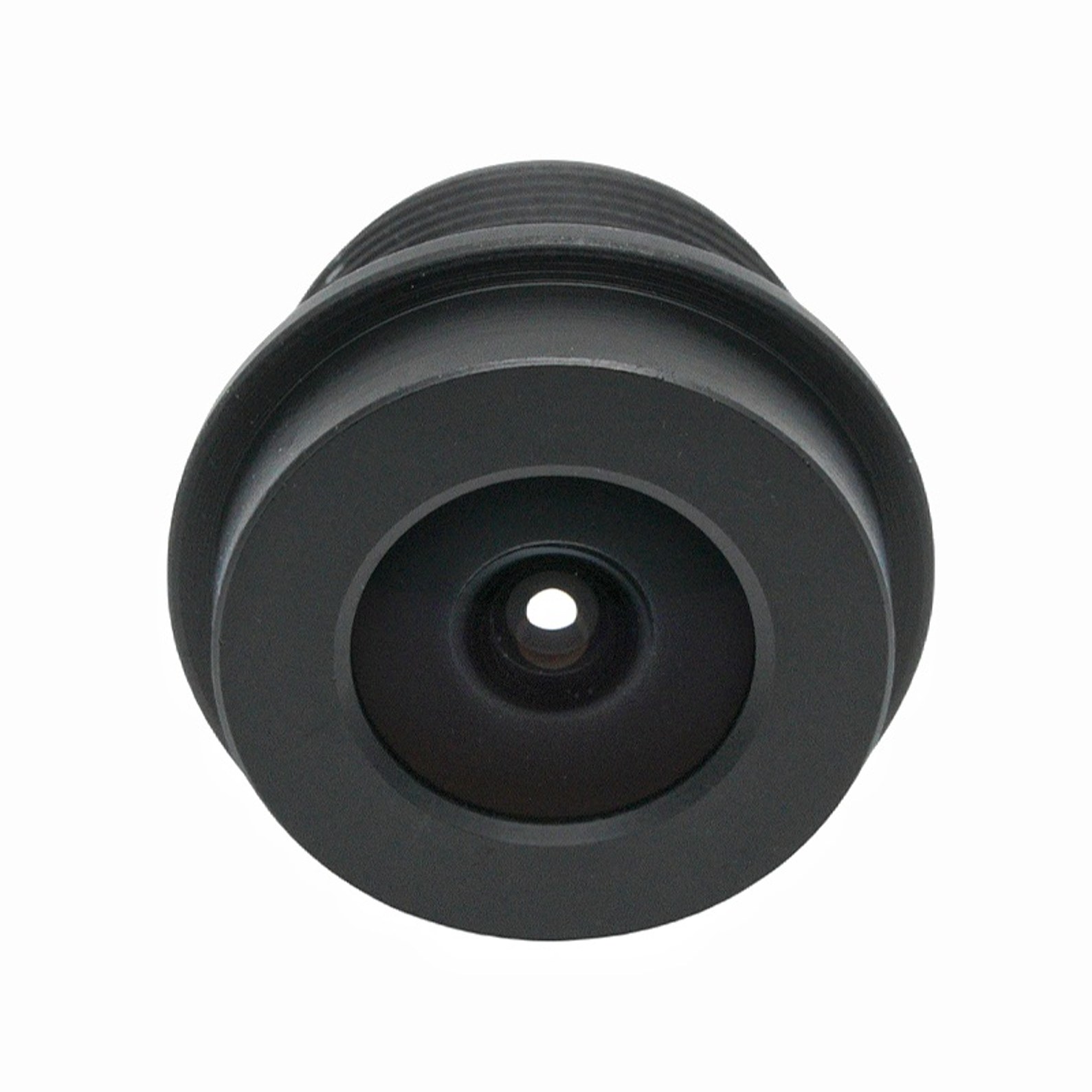

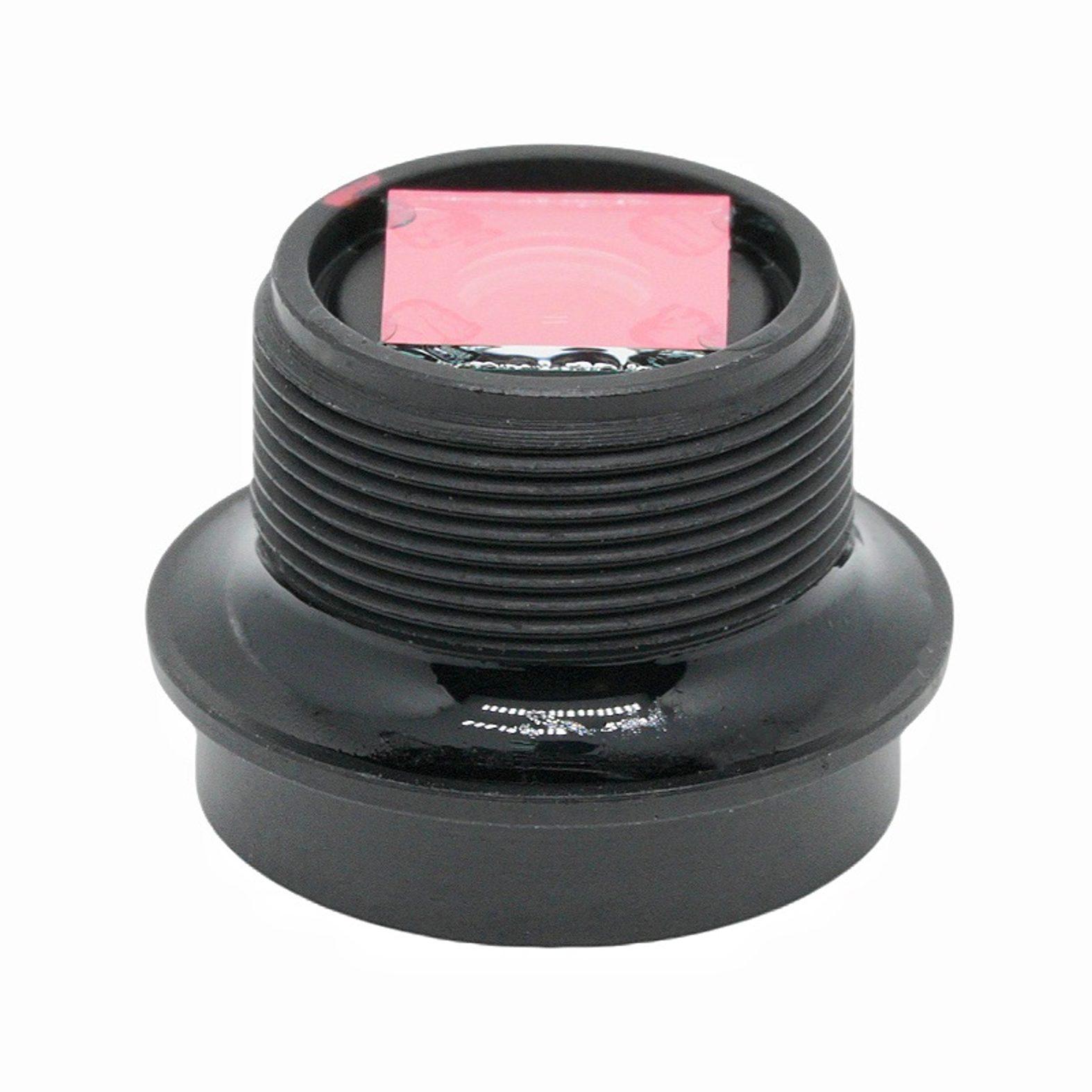

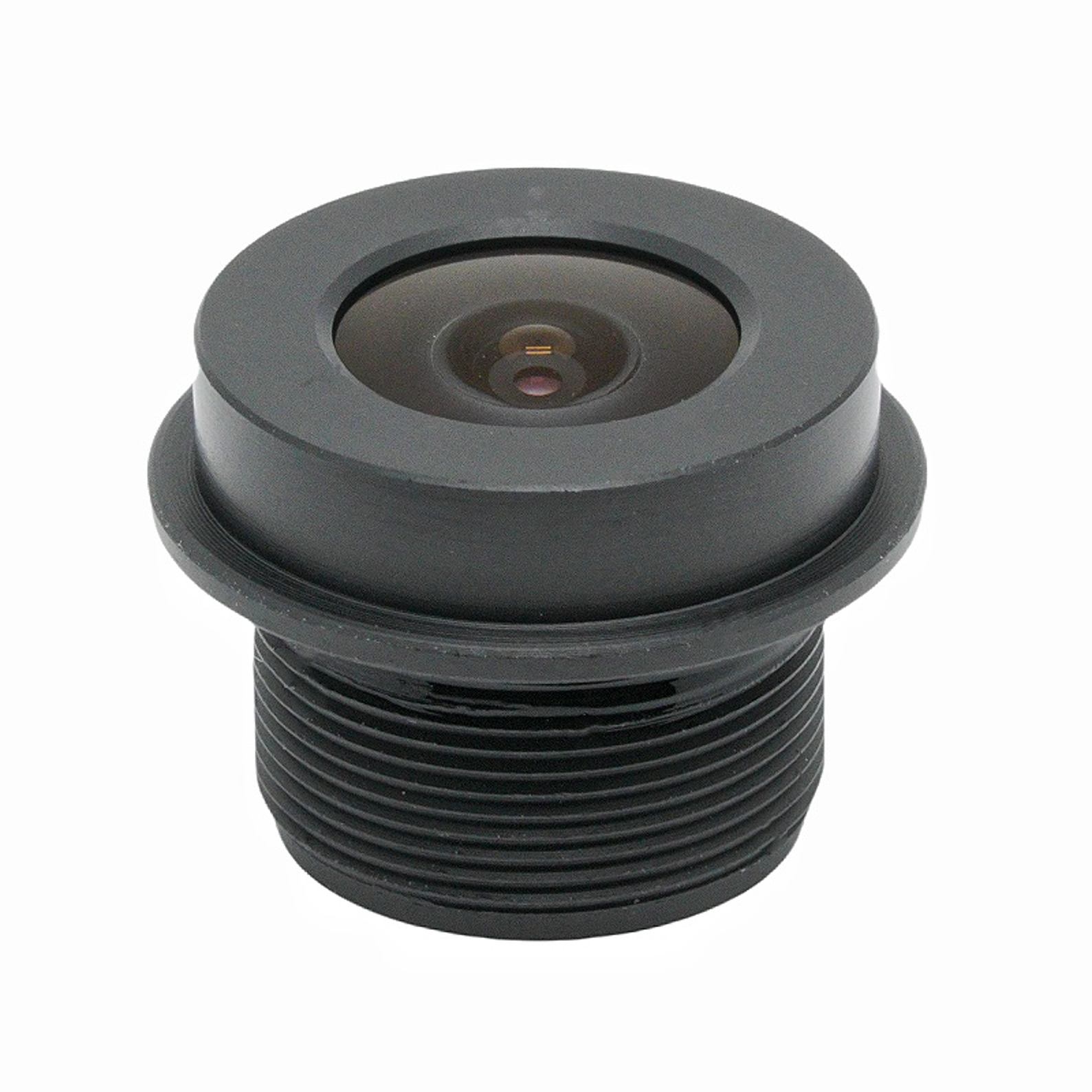

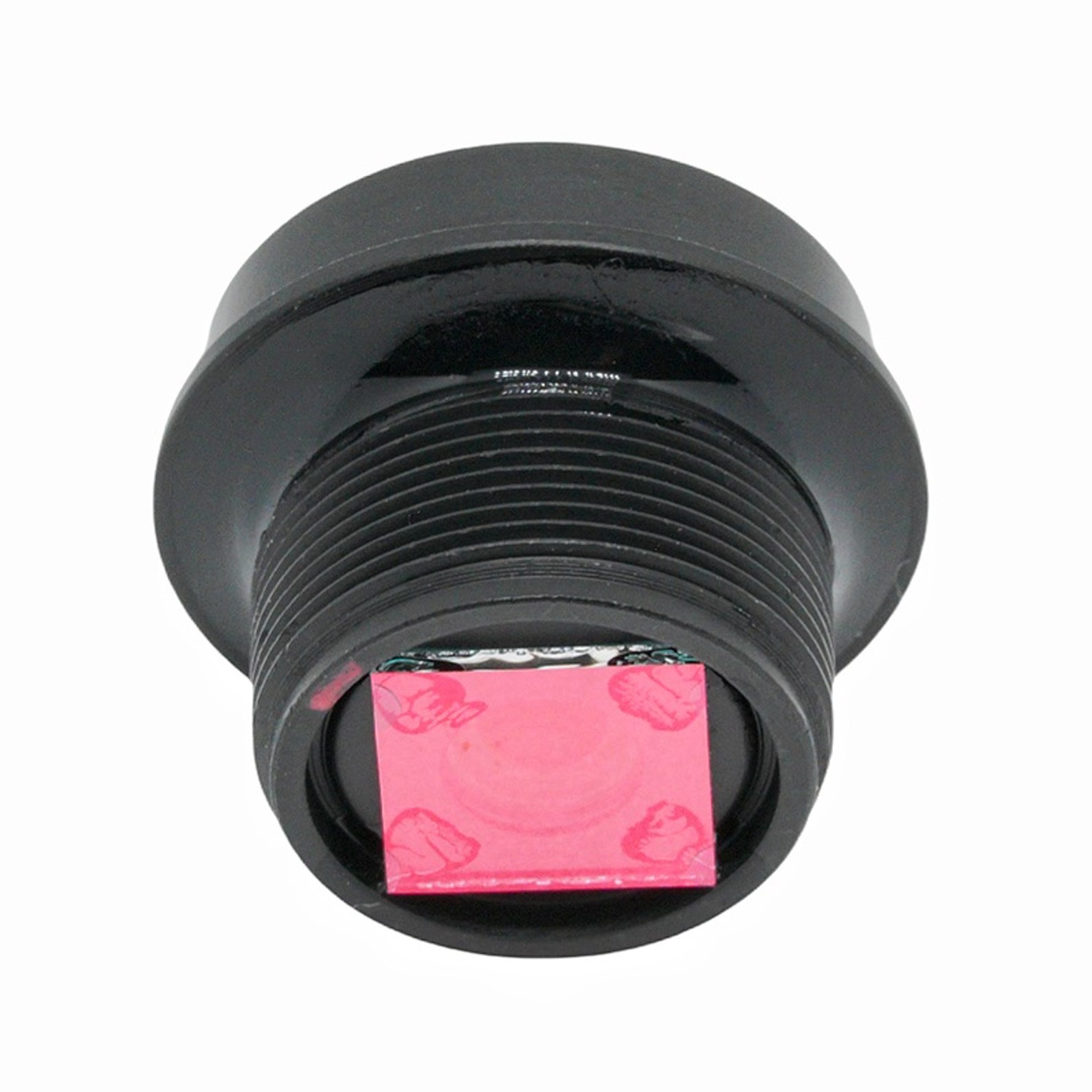

عدسة بزاوية واسعة 2.88 ملم
تم تصميم هذه العدسة ذات الزاوية العريضة M12 المدمجة بشكل احترافي لمستشعرات الصور مقاس 1/3 بوصة، مما يوفر مجال رؤية قطريًا واسع للغاية يبلغ 140 درجة لالتقاط المشهد بشكل شامل. تم تصنيع عدسة CCTV البؤرية الثابتة هذه بواسطة شركة ShangHai SLIK Optical Technology CO., LTD، وهي تتبنى تخطيطًا بصريًا ناضجًا لتحقيق التوازن بين التغطية الواسعة وتشويه التلفزيون الذي يمكن التحكم فيه، مما يجعلها عدسة لوحة موثوقة مصححة بالأشعة تحت الحمراء لكاميرات المراقبة في السوق الشامل. مع تصميم فتحة كبيرة F2.5، هذه الإضاءة المنخفضة تدعم عدسة الكاميرا التصوير الواضح في البيئات الداخلية الخافتة، بينما تعمل الإضاءة النسبية بنسبة 55.0% على منع تظليل الزوايا بشكل فعال. وتضمن CRA أقل من 22.8 درجة توافقًا ممتازًا مع أجهزة استشعار CMOS السائدة. يعمل هيكل TTL 15.0 مم المدمج على تبسيط عملية تجميع وحدة الكاميرا، باعتبارها عدسة رؤية صناعية متعددة الاستخدامات وعدسة لوحة أمان، تناسب هذه العدسة البصرية ذات مجال الرؤية الواسعة كاميرات IP المصغرة وأجهزة المراقبة المنزلية وأجهزة الرؤية المدمجة CO., LTD تتحكم بشكل صارم في التسامح البصري لضمان الأداء المتسق لكل عدسة كاميرا مدمجة للمشترين العالميين.
إرسال استفسار
وصف المنتج
1. ملخص المنتج
تم تصميم هذه العدسة ذات الزاوية العريضة M12 المدمجة بشكل احترافي لمستشعرات الصور مقاس 1/3 بوصة، مما يوفر مجال رؤية قطريًا واسع للغاية يبلغ 140 درجة لالتقاط المشهد بشكل شامل. تم تصنيع عدسة CCTV البؤرية الثابتة هذه بواسطة شركة ShangHai SLIK Optical Technology CO., LTD، وهي تتبنى تخطيطًا بصريًا ناضجًا لتحقيق التوازن بين التغطية الواسعة وتشويه التلفزيون الذي يمكن التحكم فيه، مما يجعلها عدسة لوحة موثوقة مصححة بالأشعة تحت الحمراء لكاميرات المراقبة في السوق الشامل. مع تصميم فتحة كبيرة F2.5، هذه الإضاءة المنخفضة تدعم عدسة الكاميرا التصوير الواضح في البيئات الداخلية المعتمة، في حين تعمل الإضاءة النسبية بنسبة 55.0% على منع تظليل الزوايا بشكل فعال. وتضمن CRA أقل من 22.8 درجة توافقًا ممتازًا مع أجهزة استشعار CMOS السائدة. يعمل هيكل TTL 15.0 مم المدمج على تبسيط عملية تجميع وحدة الكاميرا، باعتبارها عدسة رؤية صناعية متعددة الاستخدامات وعدسة لوحة أمان، فإن هذه العدسة البصرية ذات مجال الرؤية الواسعة تناسب كاميرات IP المصغرة وأجهزة المراقبة المنزلية وأجهزة الرؤية المدمجة.ShangHai SILK Optical Technology CO., LTDتتحكم بشكل صارم في التسامح البصري لضمان الأداء المتسق لكل عدسة كاميرا مدمجة للمشترين العالميين.
2. وصف مفصل للمنتج
المعلمة
- الطول البؤري 2.88 مم ±5% مقترنًا بفتحة عدسة F2.5:توفر هذه العدسة ذات الزاوية العريضة M12 رؤية واسعة ومتوازنة وحساسية مناسبة للضوء المنخفض، وهي مثالية لوحدات المراقبة المدمجة.
- دائرة الصورة Φ6.22 مم، محسنة لمستشعر 1/3 بوصة:يصل مجال الرؤية القطري إلى 140 درجة، وأفقيًا 97.8 درجة، وعموديًا 76 درجة، مما يوفر تغطية واسعة جدًا بدون كاميرات متعددة.
- تشويه التلفاز -20.2%:مستوى تشويه نموذجي واسع الزاوية، مناسب للمراقبة العامة حيث تأخذ تغطية المشهد الكامل الأولوية على الحفاظ الصارم على الخط المستقيم.
- الإضاءة النسبية 55.0%:يتفوق على العديد من عدسات اللوحة العادية، مما يقلل من الزوايا المظلمة للحفاظ على سطوع موحد عبر الإطار.
- CRA <22.8 درجة:متوافق تمامًا مع مستشعرات CMOS القياسية، مما يتجنب تشويش الزوايا وتظليل الألوان.

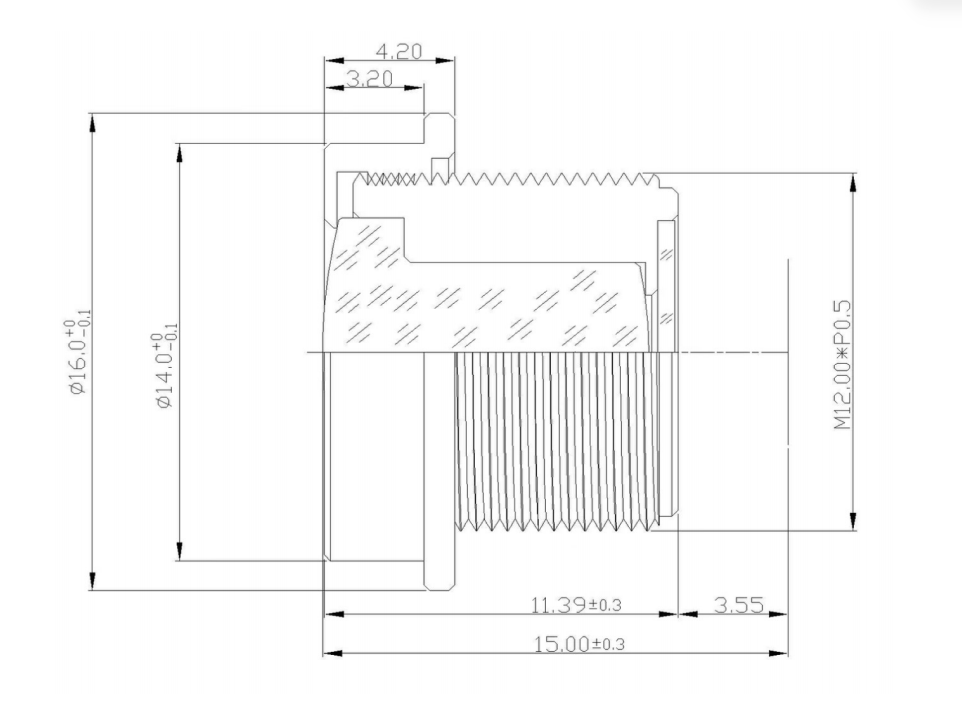

- البعد الميكانيكي:TTL 15.0±0.2 مم، التركيب القياسي M12؛ التكامل السهل لتجميعات الكاميرا الصغيرة.
| لا. | غرض | مواصفة |
|---|---|---|
| 1 | TTL (إجمالي طول المسار) | 15.0 ± 0.2 |
| 2 | EFL (البعد البؤري الفعال) | 2.88 ± 5% |
| 3 | F/NO (الفتحة) | 2.5 ± 5% |
| 4 | M/BFL (البعد البؤري الخلفي الميكانيكي) | 3.55 ± 0.2 |
| 5 | البناء (الهيكل) | 4G + الأشعة تحت الحمراء |
| 6 | ماكس صورة الدائرة | Φ6.22 ملم |
| 7 | لجهاز الاستشعار | 1/3" |
| 8 | مجال الرؤية – قطري | 140 درجة |
| 9 | مجال الرؤية – أفقي | 97.8 درجة |
| 10 | مجال الرؤية – عمودي | 76 درجة |
| 11 | تشويه التلفزيون | -20.2% |
| 12 | الإضاءة النسبية | 55.0% |
| 13 | CRA (زاوية الأشعة الرئيسية) | <22.8 درجة |
| 14 | جبل | م12 |
مزايا الأداء
- أداء ممتاز في الإضاءة المنخفضة:وباعتبارها عدسة CCTV بؤرية ثابتة بفتحة F2.5، فإنها تجمع ضوءًا أكثر من البدائل ذات الفتحة الأصغر لتعزيز التصوير الليلي بدون إضاءة تعبئة إضافية بالأشعة تحت الحمراء.
- تصحيح الأشعة تحت الحمراء المستقرة:تحقق عدسة اللوحة المصححة بالأشعة تحت الحمراء التركيز المستمر عبر الطيف المرئي والأشعة تحت الحمراء، مما يدعم مراقبة التبديل ليلاً ونهارًا.
- سطوع حافة موحد:تقلل الإضاءة النسبية العالية من التظليل، وهي الميزة الرئيسية لعدسة لوحة الأمان هذه لتسجيل المشهد بزاوية واسعة.
- تصميم بصري صديق للاستشعار:تضمن CRA الخاضعة للتحكم أن العدسة البصرية ذات مجال الرؤية العريضة تتعاون بسلاسة مع المستشعرات الشائعة مقاس 1/3 بوصة، مما يتجنب انخفاض دقة الزاوية.
- تصميم ميكانيكي مدمج:الطول الإجمالي القصير يناسب كاميرات IP الصغيرة النحيفة؛ تعمل واجهة M12 الموحدة على تبسيط عملية استبدال الإنتاج الضخم.
- رقابة صارمة على التسامح:تقوم شركة ShangHai SLIK Optical Technology CO., LTD بتنفيذ اختبار بصري دقيق لتحقيق الاستقرار في إنتاج عدسة الرؤية الصناعية هذه.
مجال التطبيق
- المراقبة الأمنية الداخلية:يتم استخدام العدسة واسعة الزاوية M12 على نطاق واسع للكاميرات المنزلية ومراقبة المكاتب ومحلات البيع بالتجزئة ومراقبة الممرات، وتغطي المساحات الداخلية الكبيرة بجهاز واحد.
- الكاميرات الاستهلاكية المدمجة:تناسب عدسة الكاميرا المدمجة هذه أجراس الأبواب الذكية والمراقبة البانورامية المنزلية ووحدات الكاميرا اللاسلكية صغيرة الحجم.
- الرؤية الصناعية المدمجة:باعتبارها عدسة رؤية صناعية موثوقة، فهي تعمل في مراقبة المعدات، والرؤية المساعدة للآلة، وفحص المنطقة قصيرة المدى.
- المراقبة المساعدة للمركبة:مناسبة لمراقبة المقصورة والكاميرات ذات الرؤية الواسعة للمسافات القصيرة، مع الاستفادة من مجال الرؤية الواسع للغاية لالتقاط المساحة المحيطة.
- المراقبة قصيرة المدى في الإضاءة المنخفضة:تعمل عدسة الكاميرا ذات الإضاءة المنخفضة بشكل جيد في البيئات المعتمة مثل غرف التخزين والسلالم والممرات تحت الأرض.
