لماذا يعد توافق النظام أكثر أهمية من المواصفات الفردية
يمكن أن يبدو مشروع الكاميرا مثاليًا على الورق.
يتمتع المستشعر بالدقة المطلوبة. العدسة لها البعد البؤري المحدد. خيط التثبيت مناسب. تمت الموافقة على الميزانية.
ومع ذلك فإن العينة الأولى تنتج صورا مخيبة للآمال.
الزوايا ضبابية. الصورة أغمق مما كان متوقعا. يتغير التركيز عندما ترتفع درجة حرارة الكاميرا. أو تلتقط العدسة منطقة مختلفة من المشهد عما توقعه الفريق الهندسي.
هذه المشاكل لا تعني بالضرورة أن العدسة معيبة. في بعض الأحيان، تكمن المشكلة في اختيار العدسة كمكون فردي بدلاً من تقييمها كجزء من نظام تصوير كامل.
بالنسبة لمصنعي الكاميرات ومطوري المنتجات، فإن هذا التمييز مهم. مواصفات العدسة الجيدة ليست مثل نظام الكاميرا المتوافق جيدًا.
1. لماذا لا تكفي مطابقة تصنيف الميجابكسل
أحد الأساليب الشائعة لاختيار العدسة هو مطابقة تصنيف ميغابيكسل المعلن عنه للعدسة مع مستشعر الكاميرا.
إنه مرشح أولي مفيد، لكنه لا يضمن جودة الصورة المتوقعة.
تعتمد النتيجة الفعلية على عدة عوامل، بما في ذلك حجم البكسل والدقة البصرية والتباين وموضع مجال الصورة وخصائص المستشعر ومعالجة الصور.
فكر في استخدام كاميرا تستخدم مستشعرًا عالي الدقة. قد يبدو مركز الصورة حادًا، بينما تظهر التفاصيل الدقيقة بالقرب من الزوايا أكثر نعومة. لا يمكن لعلامة ميغابيكسل واحدة أن تصف هذا الاختلاف بشكل كامل.
ولهذا السبب يقوم المهندسون في كثير من الأحيان بتقييم وظيفة نقل التعديل (MTF)، والتي تصف مدى نجاح نظام التصوير في إعادة إنتاج التباين عند ترددات مكانية مختلفة.
السؤال العملي ليس ببساطة ما إذا كانت العدسة تدعم عددًا معينًا من وحدات البكسل. إن ما يهم التطبيق هو ما إذا كانت العدسة قادرة على تقديم التفاصيل المطلوبة عبر منطقة الصورة.
بالنسبة لكاميرات الأمان، قد يؤثر أداء الزاوية على القدرة على التعرف على التفاصيل عبر مشهد واسع. بالنسبة لكاميرات الفحص، قد تكون جودة الصورة في منطقة قياس معينة أكثر أهمية.
تعتمد معايير التقييم الصحيحة على ما يجب أن تفعله الكاميرا بالفعل.
2. مجال الرؤية يعتمد على أكثر من البعد البؤري
غالبًا ما ترتبط العدسة مقاس 2.8 مم بالتصوير بزاوية واسعة، بينما يلتقط الطول البؤري الأطول عمومًا مجال رؤية أضيق في ظل ظروف مماثلة.
ومع ذلك، فإن البعد البؤري وحده لا يحدد مجال الرؤية النهائي.
أبعاد المستشعر مهمة أيضًا. وكذلك الأمر بالنسبة للترتيب المادي للكاميرا بالنسبة للهدف.
تخيل وحدتي كاميرا تستخدمان عدسات بنفس البعد البؤري. إذا كانت أجهزة الاستشعار الخاصة بهم لها أبعاد نشطة مختلفة، فلن تلتقط بالضرورة نفس منطقة المشهد الأفقي أو الرأسي.
تقدم مسافة العمل اعتبارًا عمليًا آخر. قد تلتقط العدسة التي تغطي المنطقة المطلوبة على مسافة واحدة الكثير أو القليل جدًا عند تثبيت الكاميرا في مكان آخر.
قبل الانتهاء من العدسة، تأكد من ثلاثة أشياء:
أبعاد التصوير النشط للمستشعر
مجال الرؤية الأفقي والرأسي المطلوب
مسافة العمل بين الكاميرا والهدف
إذا أمكن، قم بتقديم رسم تخطيطي للتركيب المقصود أو صورة توضح موضع الكاميرا.
تساعد هذه التفاصيل الفريق البصري على تقييم ما إذا كان البعد البؤري المقترح مناسبًا أم لا بدلاً من الاعتماد على المواصفات الاسمية وحدها.

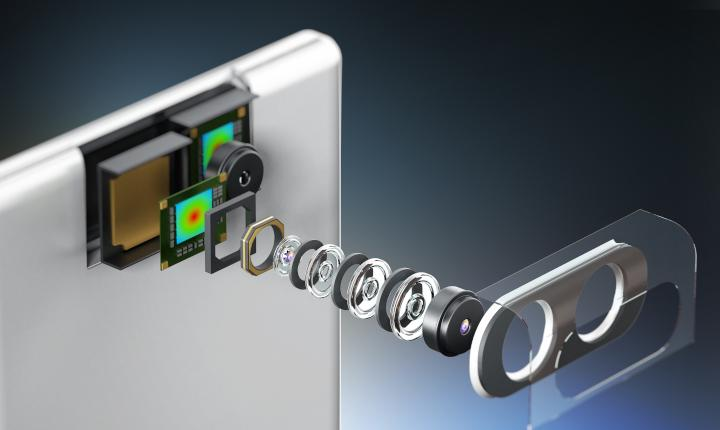

3. يمكن أن يؤثر الملاءمة الميكانيكية على الأداء البصري
قد تحتوي العدسة على الخيط الصحيح ولا تزال غير مناسبة لوحدة كاميرا معينة.
يتضمن التوافق الميكانيكي أكثر من مجرد إمكانية ربط الأجزاء معًا.
يمكن أن تؤثر المساحة المتاحة، والمسافة بين العدسة والمستشعر، وتفاوتات التركيب، وتصميم الغلاف، وطريقة ضبط التركيز البؤري على التجميع النهائي.
على سبيل المثال، قد يفرض منتج صغير الحجم حدًا صارمًا على إجمالي طول المسار (TTL). إن العدسة التي تلبي المتطلبات البصرية ولكنها تتجاوز المساحة المتاحة ليست حلاً عمليًا.
وبالمثل، قد يؤدي التغيير في الهيكل أو هيكل التثبيت إلى تغيير موضع العدسة بالنسبة إلى المستشعر.
بالنسبة لمشروع مخصص، من المفيد مشاركة الرسم الميكانيكي قبل الانتهاء من التصميم البصري.
تتضمن التفاصيل المهمة نوع التركيب، والحد الأقصى لأبعاد العدسة، وموضع المستشعر، ونطاق الضبط المتاح، وأي قيود يفرضها الهيكل.
وينطبق هذا بشكل خاص على الكاميرات الأمنية المدمجة، ووحدات تصوير السيارات، وأجهزة الرؤية المدمجة، وأنظمة المناظير الطبية.
كلما تم أخذ المتطلبات البصرية والميكانيكية في وقت مبكر معًا، قل خطر اكتشاف مشكلة التكامل بعد تصنيع العينات.
4. يمكن لظروف الإضاءة تغيير اختيار العدسة الصحيح
قد لا تكون العدسة المخصصة لبيئة داخلية جيدة الإضاءة هي الخيار الأفضل للكاميرا التي تعمل في الخارج ليلاً.
تؤثر ظروف الإضاءة على المتطلبات البصرية، لكن الحل لا يتمثل دائمًا في اختيار العدسة ذات الفتحة الأكبر.
يمكن أن تسمح الفتحة الأوسع بوصول المزيد من الضوء إلى المستشعر، وهو أمر مفيد في تطبيقات الإضاءة المنخفضة. ومع ذلك، تعتمد جودة الصورة أيضًا على عوامل مثل عمق المجال، والتحكم في الانحراف، وحساسية المستشعر، وإعدادات التعرض، ومسافة العمل المقصودة.
يقدم التصوير بالأشعة تحت الحمراء اعتبارات إضافية.
على سبيل المثال، قد تتطلب الكاميرا التي تستخدم إضاءة بالأشعة تحت الحمراء 850 نانومتر أو 940 نانومتر تكوين عدسة ومرشح مناسب لنطاق الطول الموجي هذا. لا ينبغي أن يُفترض تلقائيًا أن النظام المصمم أساسًا للضوء المرئي يقدم أداءً مكافئًا في ظروف الأشعة تحت الحمراء القريبة.
بالنسبة لكاميرات المراقبة الليلية والنهارية، يجب تقييم العدسة وترتيب المرشح والمستشعر واستراتيجية الإضاءة معًا.
الهدف ليس تعظيم مواصفات واحدة بمعزل عن غيرها. إنه تحقيق الصورة المطلوبة في ظل ظروف التشغيل الفعلية.
5. استقرار درجة الحرارة هو متطلب على مستوى النظام
يمكن أن تؤثر درجة الحرارة على المكونات البصرية والميكانيكية.
قد تؤدي التغييرات في أبعاد المواد وخصائص الانكسار إلى تغيير الموضع البؤري أو تغيير جودة الصورة مع تغير البيئة. يعتمد حجم هذه التأثيرات على التصميم البصري والمواد والبناء الميكانيكي ونطاق درجة حرارة التشغيل.
وبالتالي فإن العدسة التي تحقق أداءً جيدًا أثناء اختبار معملي قصير في درجة حرارة الغرفة قد تحتاج إلى تقييم إضافي قبل استخدامها في منتج خارجي أو منتج خاص بالسيارات.
بالنسبة للمشاريع ذات المتطلبات البيئية الصعبة، حدد نطاق درجة حرارة التشغيل المتوقع مبكرًا.
يمكن للفريق الهندسي بعد ذلك تحديد ما إذا كان ينبغي النظر في تحولات التركيز المرتبطة بدرجة الحرارة، أو اختيار المواد، أو التعويض الميكانيكي، أو التحقق الإضافي.
ومن المهم ألا نفترض أن كل عدسة تحتاج إلى تصميم حراري. ويعتمد الحل المناسب على التطبيق والتباين المقبول في الأداء ومتطلبات النظام العامة.
6. متى يجب عليك اختيار عدسة مخصصة؟
لا يحتاج كل مشروع كاميرا إلى تصميم بصري جديد.
قد تكون العدسة القياسية هي الخيار الأكثر اقتصادية وعملية عندما تلبي بالفعل متطلبات المستشعر ومجال الرؤية والمتطلبات الميكانيكية والبيئية.
يصبح التطوير المخصص أمرًا يستحق الاهتمام عندما لا تتمكن المنتجات الحالية من تلبية واحد أو أكثر من القيود المهمة.
تشمل الأسباب النموذجية ما يلي:
قطر العدسة غير القياسي أو طول المسار الإجمالي
مجال رؤية محدد ضمن غلاف ميكانيكي مقيد
الطول الموجي الخاص أو متطلبات التصفية
المطالبة بمتطلبات جودة الصورة عبر مجال الصورة
الظروف البيئية الخاصة بالتطبيق
متطلبات التكامل التي لا تستطيع العدسات القياسية استيعابها
هناك أيضا اعتبار تجاري.
قد يشتمل التصميم المخصص على أعمال هندسية وأدوات واختبارات وتأهيل إضافية. ولذلك فإن ملاءمتها تعتمد على حجم الإنتاج المتوقع، والتكلفة المستهدفة، والجدول الزمني للتطوير، وقيمة تلبية المتطلبات المحددة.
إن أفضل نقطة بداية هي تحديد النتيجة المطلوبة ومقارنة الخيارات الممكنة، وليس افتراض أن العرف هو دائما أفضل من المعيار.
7. تقييم العدسة كجزء من نظام التصوير الكامل
قبل الموافقة على عدسة للإنتاج الضخم، فكر في كيفية أدائها في تكوين الكاميرا المقصود.
تتضمن عملية التقييم المفيدة ما يلي:
أولا، تأكيد التوافق.
تحقق من المستشعر، ومجال الرؤية، والتركيب، والأبعاد الميكانيكية، والمتطلبات الطيفية.

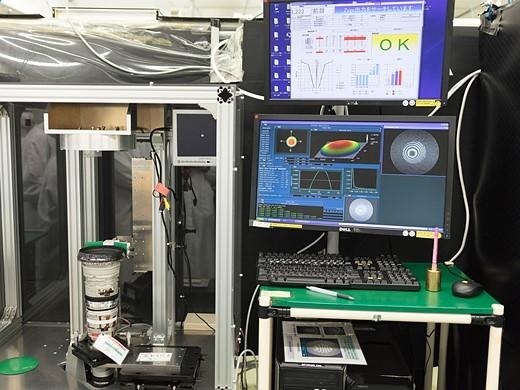

ثانيا، اختبار العينات التمثيلية.
تقييم الصور على مسافة العمل المقصودة، والفتحة، والإضاءة، والمواضع الميدانية ذات الصلة.
ثالثا، التحقق من معايير الأداء الهامة.
قد تتضمن هذه التفاصيل تفاصيل الصورة، أو التشوه، أو سطوع الزاوية، أو ثبات التركيز، أو متطلبات أخرى خاصة بالتطبيق.
وأخيرا، وضع معايير قبول الإنتاج.
بمجرد الموافقة على العينة، قم بتوثيق المواصفات ذات الصلة وشروط الاختبار بحيث يمكن تقييم دفعات الإنتاج المستقبلية بشكل متسق.
ستختلف العملية الدقيقة حسب التطبيق. لا تتطلب عدسة المراقبة المدمجة وعدسة التصوير الطبي المتخصصة بالضرورة نفس إجراءات التأهيل.
ما يهم هو أن معايير القبول تعكس كيفية استخدام الكاميرا فعليًا.
يبدأ إنشاء كاميرا أفضل بتكامل بصري أفضل
في Boshi Optics، وهي جزء من شركة Shanghai Silk Optical Technology Co., Ltd.، نعمل عبر تصميم العدسات البصرية وتطويرها وتصنيعها للتطبيقات بما في ذلك الأمن وتصوير السيارات والطائرات بدون طيار والمناظير الطبية وأنظمة التصوير الأخرى.
بالنسبة للمشاريع ذات المتطلبات المحددة، تبدأ المناقشات الأكثر إنتاجية بالتطبيق الكامل: المستشعر، ومجال الرؤية المستهدف، ومسافة العمل، والمساحة الميكانيكية المتاحة، وظروف الإضاءة، وبيئة التشغيل، وحجم الإنتاج المتوقع.
تساعد هذه التفاصيل في تحديد ما إذا كانت العدسة الموجودة مناسبة أو ما إذا كان الحل المخصص يستحق المزيد من التقييم.
إذا كنت تقوم بتطوير كاميرا جديدة أو تواجه مشاكل في جودة الصورة مع وحدة موجودة، فقم بمشاركة تفاصيل التطبيق الخاص بك مع Boshi Optics.
يمكن لفريقنا مراجعة المتطلبات المتاحة ومناقشة خيارات العدسات المحتملة وإمكانيات التخصيص والخطوات التالية نحو تقييم العينة.
لا يبدأ مشروع العدسات الناجح بأطول ورقة مواصفات. يبدأ الأمر بفهم ما تحتاج الكاميرا إلى تحقيقه.
استكشف حلولنا البصرية المخصصة أو اتصل بـ Boshi Optics من خلال موقعناالموقع الرسميلمناقشة مشروعك.
