كيفية تحديد عدسة التصوير الحراري: 7 معلمات يجب على المشترين تأكيدها

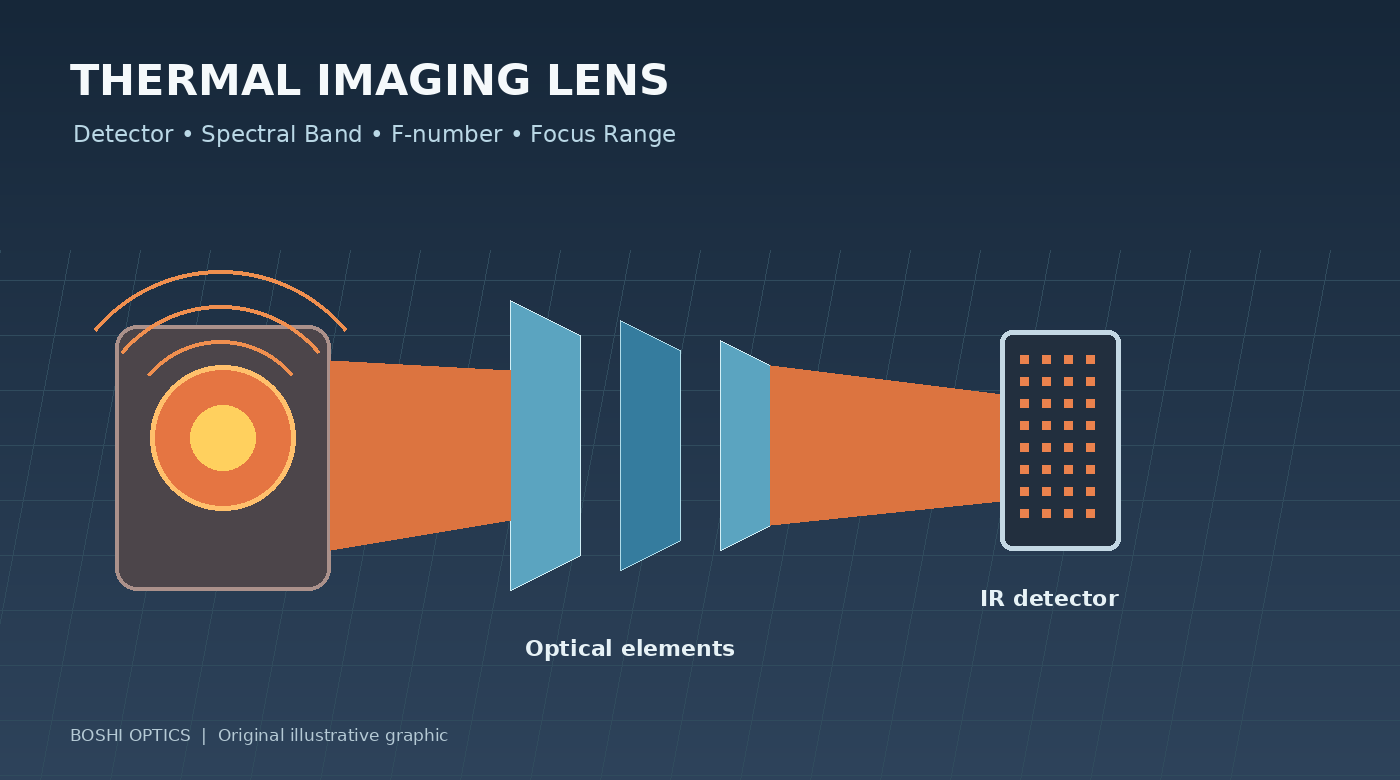

لا تقوم الكاميرا الحرارية بتكوين صورة بنفس الطريقة التي تقوم بها كاميرا الضوء المرئي التقليدية. يكتشف الأشعة تحت الحمراء ضمن نطاق طيفي محدد ويحول الإشارة المستقبلة إلى صورة حرارية. ويجب أن تكون العدسة مصممة لنطاق الطول الموجي هذا وأن تتوافق مع الكاشف والتطبيق المقصود.
بالنسبة للمشترين، يتمثل التحدي في أن مواصفات العدسة الحرارية يمكن أن تحتوي على العديد من المعلمات التي تبدو مألوفة - الطول البؤري، والرقم البؤري، ومجال الرؤية، ونطاق التركيز - إلى جانب المتطلبات الخاصة بالتصوير بالأشعة تحت الحمراء. يمكن أن يؤدي اختيار العدسة حسب البعد البؤري وحده إلى تجميع لا يوفر التغطية أو الحساسية أو الملاءمة الميكانيكية المتوقعة.
يوضح هذا الدليل سبع معلمات تستحق التأكيد عند تحديد المصادرعدسة التصوير الحراريللأمان أو المراقبة الصناعية أو التفتيش أو تطبيقات الأشعة تحت الحمراء الأخرى.
1. قم بتأكيد تنسيق الكاشف ودرجة البكسل
ابدأ بنموذج الكاشف كلما أمكن ذلك. على الأقل، حدد دقة الكاشف والمنطقة النشطة ودرجة البكسل. تتضمن تكوينات الكاشف الحراري الشائعة أعدادًا مختلفة من وحدات البكسل ودرجات البكسل، ويجب أن توفر العدسة دائرة صورة وأداءً بصريًا مناسبًا للكاشف.
درجة البكسل هي المسافة بين بكسلات الكاشف المجاورة. وهي ذات صلة بالتفاصيل المكانية التي يمكن للنظام أخذ عينات منها، ولكنها لا تحدد بشكل مستقل دقة الصورة النهائية. كما أن الأداء البصري والتركيز ومعالجة الإشارات والظروف الجوية والتباين المستهدف مهم أيضًا.
قد لا تغطي العدسة المصممة لتنسيق كاشف واحد مساحة نشطة أكبر. وعلى العكس من ذلك، قد تغطي العدسة الكاشف فعليًا ولكنها تفشل في تقديم جودة الصورة المطلوبة عند الحواف.
عند طلب عرض أسعار، قم بتوفير نموذج الكاشف الدقيق أو ورقة البيانات الخاصة به. يتيح ذلك للمورد البصري تقييم التوافق بدلاً من الاعتماد على وصف مثل "كاميرا حرارية 640 × 512" وحدها.
2. تحديد النطاق الطيفي والمواد البصرية
يجب أن تنقل عدسات التصوير الحراري الأشعة تحت الحمراء ذات الصلة بالكاشف والتطبيق. ويرتبط نطاق الأشعة تحت الحمراء طويل الموجة (LWIR) عادةً بأنظمة التصوير الحراري، ولكن يجب تأكيد النطاق الطيفي المطلوب من مواصفات الكاشف والنظام بدلاً من افتراضه.
المواد البصرية المناسبة لكاميرات الضوء المرئي ليست مناسبة تلقائيًا لكل طول موجة للأشعة تحت الحمراء. يجب مراعاة نقل المواد والطلاءات وحماية السطح والمتطلبات البيئية للنطاق الطيفي المقصود.
وضح نطاق الطول الموجي المطلوب وما إذا كان يجب أن تشتمل العدسة على طبقة مضادة للانعكاس أو عنصر أمامي وقائي. إذا كانت الكاميرا ستعمل في الخارج، فاسأل عن كيفية حماية السطح البصري المكشوف وما هي قيود التنظيف أو التعامل المطبقة.
لا تفترض أن "عدسة الأشعة تحت الحمراء" تصف فئة منتج واحدة قابلة للتبديل. التصوير بالأشعة تحت الحمراء القريبة والتصوير الحراري طويل الموجة لهما متطلبات بصرية مختلفة. يعد النطاق الدقيق أحد التفاصيل الأولى التي يجب على المورد تأكيدها.
3. اختر البعد البؤري بناءً على المسافة المستهدفة والتغطية
يحدد البعد البؤري وأبعاد الكاشف معًا مجال الرؤية الزاوي. من الناحية العملية، يعتمد الاختيار على مساحة المشهد التي يجب أن تغطيها الكاميرا ومدى بعد الهدف.
يوفر الطول البؤري الأقصر بشكل عام مجال رؤية أوسع على نفس الكاشف، وهو ما يمكن أن يكون مفيدًا لمراقبة المنطقة. يؤدي الطول البؤري الأطول إلى تضييق نطاق الرؤية ويمكن أن يضع المزيد من وحدات البكسل عبر هدف بعيد، بشرط أن يدعم النظام البصري والظروف الجوية التفاصيل المطلوبة.
قبل تحديد الطول البؤري، حدد مسافة الهدف، وحجم الهدف، والتغطية الأفقية والرأسية المطلوبة، وما إذا كان يجب على الكاميرا مراقبة الأجسام القريبة والبعيدة. غالبًا ما يكون رسم تخطيطي بسيط للمشهد مفيدًا.
إذا كان يجب على النظام اكتشاف جسم صغير على مسافة معروفة، فإن السؤال ليس فقط ما إذا كان الهدف يظهر في الصورة أم لا. وهو ما إذا كان الهدف يشغل عددًا كافيًا من وحدات بكسل الكاشف، مع تباين كافٍ، لمهمة الكشف أو القياس المقصودة. قد يتطلب هذا تقييمًا على مستوى النظام بدلاً من حساب البعد البؤري وحده.
4. فهم الرقم F ومقايضاته
يصف الرقم البؤري النسبة بين البعد البؤري وقطر الفتحة الفعال. في التصوير الحراري، يمكن أن يساعد الرقم البؤري الأقل النظام البصري في جمع المزيد من الإشعاع، وهو ما قد يكون ذا قيمة عند اكتشاف الأهداف منخفضة التباين أو العمل مع وقت تكامل محدود.
ومع ذلك، فإن الرقم البؤري الأقل ليس حلاً عالميًا. يجب أيضًا مراعاة تعقيد التصميم البصري، والتحكم في الانحراف، وحجم العدسة، والتكلفة، وتحمل التركيز، وجودة الصورة عبر المجال. يؤثر الكاشف والإلكترونيات وعملية المعايرة وظروف التشغيل على الصورة الحرارية النهائية.
عند مقارنة العدسات المرشحة، قم بتأكيد الرقم البؤري إلى جانب النطاق الطيفي والكاشف والطول البؤري ومجال الرؤية المطلوب. تجنب مقارنة أرقام الفتحة دون التحقق مما إذا كانت المنتجات مخصصة لنفس متطلبات النظام.
الفتحة المناسبة هي تلك التي تلبي أهداف الحساسية وجودة الصورة ضمن حجم المشروع وتكلفته وقيود التصنيع.
5. تحديد نطاق التركيز والحد الأدنى لمسافة العمل
يمكن استخدام الكاميرا الحرارية للمراقبة عن بعد، أو الفحص الدقيق، أو مزيج من الاثنين معًا. ولذلك ينبغي ذكر نطاق التركيز المطلوب بشكل صريح.
تركز بعض التطبيقات على اللانهاية أو بالقرب منها، بينما تحتاج تطبيقات أخرى إلى فحص المعدات أو المكونات على مسافات أقصر. قد لا توفر العدسة المُحسّنة لنطاق واحد أداءً مقبولاً لنطاق آخر. يجب التأكد من الحد الأدنى لمسافة التركيز وآلية التركيز وإمكانية تعديل التركيز قبل اختيار التجميع.
إذا كان سيتم تثبيت الكاميرا خلف نافذة واقية، فقم بإدراج النافذة في مناقشة النظام. قد تؤثر مادته وسمكه وموضعه على الإرسال أو الأداء البصري، اعتمادًا على النطاق الطيفي والتصميم.
قم بتوفير أقرب وأبعد مسافات للهدف، وحدد ما إذا كان التركيز يجب أن يكون قابلاً للتعديل في الميدان أو ثابتًا أثناء التجميع. تعتبر هذه التفاصيل مهمة بشكل خاص لمعدات OEM حيث سيتم دمج العدسة في غلاف مغلق أو مدمج.
6. تأكد من مجال الرؤية والتشويه وتغطية الصورة
يجب تقييم العدسة الحرارية لمجال الرؤية المطلوب وجزء الكاشف الذي يجب أن يظل قابلاً للاستخدام. الزاوية الاسمية ليست سوى جزء من الصورة.
يمكن أن تؤثر الإضاءة النسبية والتشوه والأداء البصري عبر المجال على مدى ثبات ظهور الأهداف من المركز إلى الحواف. بالنسبة للتطبيقات التي تتضمن القياس أو التتبع أو التحليل الآلي، قد يكون سلوك التشويه والمعايرة ذا أهمية خاصة.
إذا كانت الكاميرا تحتاج إلى تغطية ممر معين أو آلة أو خزانة كهربائية أو منطقة خارجية، فقم بتوفير أبعاد المشهد والمسافة بين الكاميرا والهدف. اطلب مجال الرؤية الأفقي والرأسي، وليس فقط القيمة القطرية، عندما يكون للتطبيق نسبة عرض إلى ارتفاع محددة.
وضح أيضًا ما إذا كان سيتم استخدام الكاميرا للمراقبة النوعية أو الكشف الآلي أو قياس درجة الحرارة. يمكن لهذه المهام أن تضع متطلبات مختلفة على نظام التصوير الكامل. يجب أن تكون مواصفات العدسة مرتبطة بالنتيجة المقصودة، وليس فقط بقائمة الأرقام البصرية.
7. التحقق من المتطلبات البيئية والميكانيكية والإنتاجية
غالبًا ما تُستخدم عدسات التصوير الحراري في البيئات الصعبة، بما في ذلك المراقبة الخارجية والفحص الصناعي والمعدات التي تعمل عبر نطاق واسع من درجات الحرارة. حدد درجات حرارة التشغيل المتوقعة، والتعرض للرطوبة، والاهتزاز، والحماية من الغبار، وأي متطلبات إغلاق ذات صلة.
التكامل الميكانيكي يستحق نفس القدر من الاهتمام. تأكد من واجهة التركيب، وقطر العدسة، وطول المسار الإجمالي، وموضع الكاشف، والمساحة المتاحة، وطريقة ضبط التركيز. إذا كان التصميم يشتمل على عنصر حماية أمامي أو نافذة، يجب توضيح دورها وخصائصها المطلوبة.
بالنسبة لمشاريع OEM، قم بتوفير كمية النموذج الأولي المتوقعة والحجم السنوي المقدر وتكلفة الوحدة المستهدفة والجدول الزمني للمشروع. تساعد هذه المدخلات التجارية المورد على تحديد ما إذا كانت العدسة القياسية مناسبة أو يجب تقييم التصميم المخصص.
وأخيرا، تحديد كيفية تقييم العينات. يجب أن يكون الكاشف والعدسة والمعايرة وبيئة الاختبار متسقة مع الاستخدام المقصود. وافق على مسافة الاختبار وإجراءات التركيز وشروط الهدف ومعايير القبول قبل الموافقة على الإنتاج الضخم.
الاستنتاج: تحديد نظام التصوير الحراري بأكمله
يتطلب اختيار عدسة التصوير الحراري أكثر من مجرد مطابقة الطول البؤري أو الرقم البؤري. يؤثر تنسيق الكاشف، ودرجة البكسل، والنطاق الطيفي، ومجال الرؤية، ونطاق التركيز، والأداء البصري، والقيود الميكانيكية، وبيئة التشغيل على ما إذا كانت العدسة مناسبة أم لا.
توفر ورقة بيانات الكاشف الكاملة ومعلومات مسافة الهدف ومتطلبات المشهد والرسم الميكانيكي أساسًا أقوى بكثير للتقييم من طلب قصير للحصول على "عدسة حرارية".
بوشي للبصريات، جزء منشركة شنغهاي سيلك للتكنولوجيا البصرية المحدودة، تقدم منتجات بصرية لتطبيقات التصوير، بما في ذلك خيارات عدسات التصوير الحراري والتطوير البصري المخصص. إذا كنت تبحث عن عدسة لكاميرا حرارية جديدة، فشارك نموذج الكاشف والنطاق الطيفي ومجال الرؤية المطلوب ونطاق التركيز والأبعاد الميكانيكية المتاحة.
