كيفية اختيار عدسة المنظار الداخلي لتطبيقك

عدسة المنظار لديها مهمة صعبة. يجب أن تتناسب مع أداة ضيقة أثناء إنتاج صورة مفيدة على مسافة قصيرة، غالبًا في مساحة تكون فيها الإضاءة وتحديد المواقع مقيدة بشدة.

وبالتالي فإن اختيار عدسة المنظار لا يعني مجرد اختيار أصغر قطر متاح أو مجال الرؤية الأوسع. قد تظهر العدسة التي تلتقط مشهدًا واسعًا تفاصيل أقل لكل كائن. قد لا يحافظ التصميم المحسّن لمسافة عمل معينة على كائن أقرب أو أبعد بكثير في تركيز مقبول. يمكن أن تؤدي الحدود الميكانيكية أيضًا إلى تقييد التكوينات البصرية المتاحة للمصمم.

سواء كان التطبيق عبارة عن تصوير طبي، أو فحص صناعي، أو أي شكل آخر من أشكال التصور الداخلي، فإن أفضل نقطة انطلاق هي تحديد ما يجب أن تكشفه الكاميرا وتحت أي ظروف.

1. تحديد مهمة التفتيش والهدف

ابدأ بوصف ما يحتاج المنظار إلى مراقبته. هل الهدف هو فحص السطح بحثًا عن الخدوش، أو فحص التجويف، أو تحديد ميزة صغيرة، أو تقديم رؤية عامة للمساحة الداخلية؟ يحدد الهدف والمهمة خصائص الصورة الأكثر أهمية.

بالنسبة لنظام فحص العيوب، قد تكون القدرة على تمييز التفاصيل الصغيرة أكثر أهمية من التقاط أوسع مشهد ممكن. للملاحة عبر تجويف أو أنبوب، قد تكون التغطية الأوسع مفيدة. تحتاج بعض التطبيقات إلى كليهما، مما قد يتطلب تنازلات أو بنية مختلفة للكاميرا.

قم أيضًا بوصف المادة المستهدفة والسطح. يمكن أن تتصرف الكائنات شديدة الانعكاس أو الشفافة أو الداكنة أو المزخرفة بشكل مختلف تحت نفس الإضاءة. إذا كان المنظار سيعمل في سائل أو خلف نافذة واقية، فاذكر ذلك مبكرًا؛ المسار البصري لا يعادل بالضرورة الإعداد الهوائي العادي.

صور الهدف، ورسم تخطيطي للمساحة المتاحة، وأمثلة للصور المقبولة مقابل الصور غير المقبولة غالبًا ما تكون أكثر فائدة من المواصفات القصيرة وحدها.

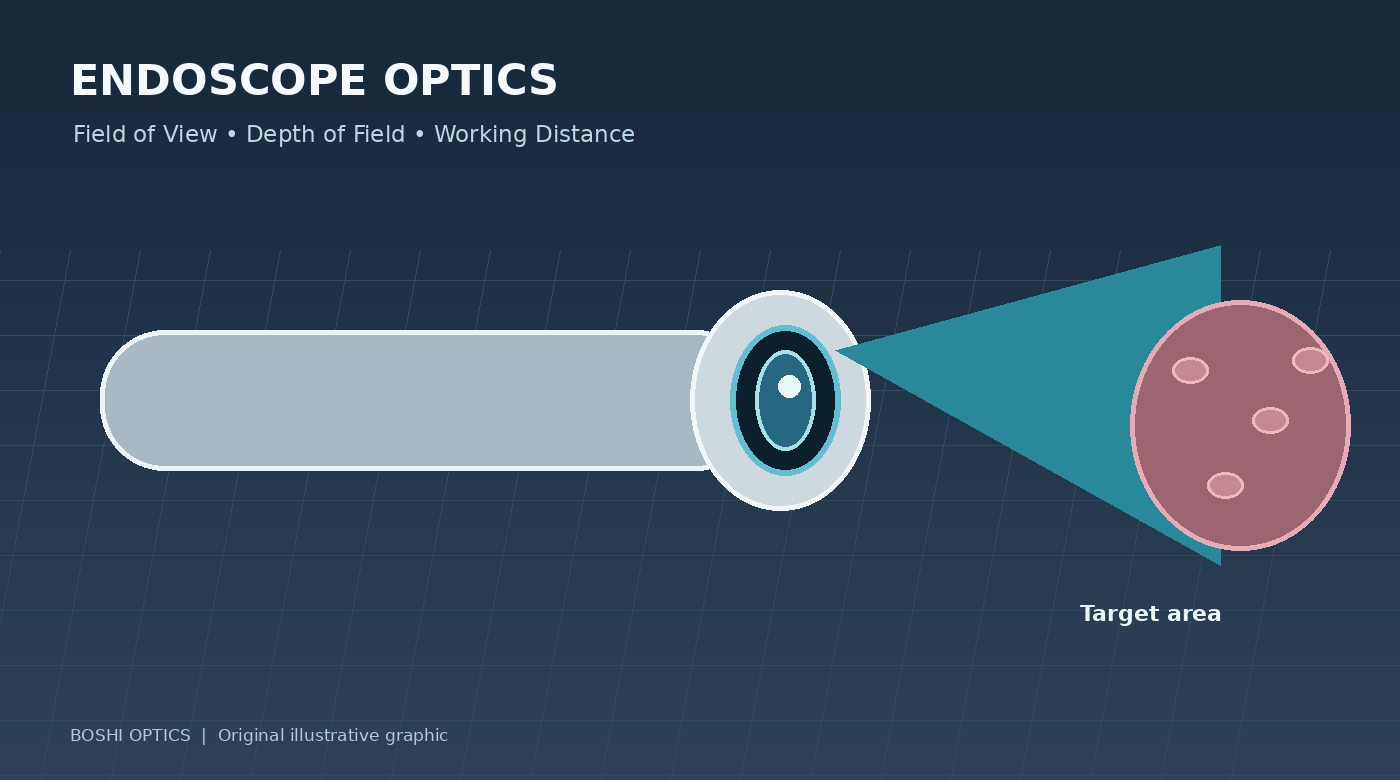

2. مجال الرؤية: إلى أي مدى يمكن للعدسة أن ترى؟

يشير مجال الرؤية (FOV) إلى المدى الزاوي للمشهد الذي تلتقطه العدسة. في تطبيقات المنظار الداخلي، يمكن أن تساعد مجال الرؤية الواسع المستخدم على رؤية المزيد من المنطقة المحيطة دون تحريك الجهاز كثيرًا.

ومع ذلك، فإن التغطية الأوسع ليست أفضل تلقائيًا. عندما تظل دقة المستشعر ثابتة، قد يترك المشهد الأكبر وحدات بكسل أقل عبر ميزة صغيرة. قد تؤدي التصميمات ذات الزوايا الواسعة جدًا أيضًا إلى حدوث تشويه، وهو ما قد يكون مقبولاً للتوجيه البصري ولكنه أقل ملاءمة عندما يجب تقييم الهندسة بدقة.

عند تحديد مجال الرؤية، قم بتوضيح ما إذا كان المتطلب أفقيًا أم رأسيًا أم قطريًا. اذكر تنسيق المستشعر أو طرازه، لأن نفس العدسة يمكن أن تنتج تغطية مختلفة بأبعاد مستشعر مختلفة. إذا كان يجب أن يتناسب الهدف مع الصورة على مسافة محددة، فقم بتوفير أبعاد الهدف ومسافة العمل أيضًا.

رسم بسيط يوضح طرف العدسة والهدف والمنطقة المرئية المطلوبة يمكن أن يساعد المصمم البصري في تحديد ما إذا كان مجال الرؤية المقترح مناسبًا أم لا.

3. يتم توصيل عمق المجال ومسافة العمل

مسافة العمل هي المسافة من العدسة أو نقطة مرجعية محددة بوضوح إلى الهدف. يصف عمق المجال (DOF) نطاق مسافات الكائن التي تظل الصورة حادة بشكل مقبول في ظل ظروف محددة.

وينبغي مناقشة هاتين المعلمتين معا. قد توفر العدسة المُحسّنة لنطاق مسافة ضيقة تفاصيل قوية عند نقطة الفحص المقصودة ولكنها تصبح أقل فائدة عندما يتحرك الهدف بالقرب أو بعيدًا. قد يؤدي عمق المجال الأكبر إلى تحسين التسامح مع اختلاف المسافة، على الرغم من أن النتيجة تعتمد على التصميم البصري، والفتحة، ودقة المستشعر، والمعايير المستخدمة لتحديد الحدة المقبولة.

بالنسبة للمنظار الداخلي، من المفيد توفير مسافة العمل الاسمية، وأقرب مسافة هدف متوقعة، وأبعد مسافة يجب أن تظل قابلة للاستخدام. إذا كان يجب على الجهاز فحص كل من السطح القريب والتجويف الأوسع، فاذكر ذلك بدلاً من توفير مسافة مفضلة واحدة فقط.

تجنب السؤال عن "DOF كبير" دون وصف نطاق التشغيل الفعلي. إن نطاق المسافة العددي أو عدد قليل من المواضع المستهدفة التمثيلية يجعل تقييم المتطلبات واختبارها أسهل.

4. لماذا يهم الوسط البصري؟

قد يتصرف النظام البصري المصمم للاستخدام في الهواء بشكل مختلف عند استخدامه في وسط آخر، مثل الماء أو بيئة مملوءة بالسوائل. يغير معامل الانكسار للوسط المحيط كيفية انحناء الضوء عند الواجهات الضوئية ويمكن أن يؤثر على التركيز ومجال الرؤية الواضح وخصائص التصوير الأخرى.

وهذا مهم بشكل خاص عندما يكون المنظار مخصصًا للفحص تحت الماء أو لتطبيق آخر حيث يتصل السطح البصري الأمامي بوسيط مختلف عن الهواء. إن اختبار العدسة في الهواء وحده قد لا يتنبأ بشكل كامل بسلوكها النهائي في البيئة المقصودة.

عند وصف التطبيق، حدد ما إذا كانت العدسة ستعمل في الهواء أو الماء أو خلف نافذة واقية شفافة. قم بتضمين مادة النافذة وسمكها إذا كان معروفًا. إذا كان سيتم غمر النظام، فحدد مسافات العمل ذات الصلة والظروف التي يجب بموجبها تقييم جودة الصورة.

يجب أن يعكس إعداد الاختبار المناسب التطبيق النهائي قدر الإمكان. بالنسبة للمشاريع المتخصصة، يجب أن يتفق الفريق البصري والعميل على الوسط المرجعي والمسافة المستهدفة وإجراءات التركيز ومعايير قبول جودة الصورة قبل الموافقة على العينة.

5. القطر والتصميم الميكانيكي يمكن أن يحد من الحل البصري

غالبًا ما تعمل عدسات المنظار الداخلي في ظل قيود الحجم المطلوبة. يؤثر القطر الخارجي المتوفر والطول الإجمالي على عدد العناصر البصرية التي يمكن استيعابها، وكيفية تجميع العدسة، وكيفية تفاعلها مع مستشعر الصورة والغطاء المحيط.

القطر الأصغر ليس هدفا معزولا. يجب أن تكون متوازنة مع مجال الرؤية وجودة الصورة وعمق المجال والإضاءة وجدوى التصنيع. قد يظل التصميم الممكن تقنيًا يتطلب مقايضات في الأداء أو تعقيد التجميع أو التكلفة.

قم بتوفير الحد الأقصى للقطر الخارجي والطول المتاح وموقع المستشعر وواجهة التثبيت وأي قيود على الطرف الأمامي. إذا كان المنظار يتضمن ألياف إضاءة أو مصابيح LED، فاذكر موقعها والمساحة المخصصة لها. يمكن لهذه المكونات أن تؤثر على التخطيط الميكانيكي والضوء الذي يصل إلى الهدف.

يعتبر الرسم ذو الأبعاد مثاليًا، ولكن الرسم الواضح يمكن أن يدعم مناقشة الجدوى الأولية. حدد الأبعاد التي تم إصلاحها والتي يمكن تعديلها إذا كانت هناك حاجة إلى مقايضة بصرية.

6. الدقة والإضاءة وتباين الصورة

يجب أن تقدم العدسة ما يكفي من التفاصيل المفيدة للمهمة المقصودة، ولكن المستشعر والإضاءة يؤثران أيضًا على الصورة النهائية. لا يمكن لجهاز الاستشعار عالي الدقة التعويض عن عدم كفاية التباين البصري، أو ضعف التركيز، أو الحركة، أو الإضاءة غير الكافية.

غالبًا ما يتضمن التصوير بالمنظار مساحة محدودة للإضاءة. قد يختلف السطوع عبر المشهد، ويمكن للأسطح العاكسة إنشاء مناطق بارزة تحجب التفاصيل. ولذلك ينبغي تقييم العدسة، والتعرض لجهاز الاستشعار، وهندسة الإضاءة، ومعالجة الصور كنظام.

عند تحديد جودة الصورة، قم بوصف الميزة التي يجب حلها، والمسافة المستهدفة، ومنطقة الصورة التي يكون الأداء فيها أكثر أهمية. إذا كان لديك متطلبات قابلة للقياس، مثل الحد الأدنى لحجم الميزة أو اختبار محدد لجودة الصورة، فقم بمشاركتها. إذا لم يكن الأمر كذلك، قدم صورًا تمثيلية واشرح ما فشل النظام الحالي في إظهاره.

تجنب الاعتماد فقط على ملصق ميغابكسل. يعد التقييم العملي للمستشعر والإضاءة والهدف المقصود أمرًا ضروريًا قبل الموافقة على إنتاج العدسة.

7. ما الذي يجب تحضيره قبل الاتصال بالشركة المصنعة للعدسات؟

لا يتطلب الاستفسار المثمر وصفة طبية بصرية مكتملة. أنها تتطلب معلومات كافية لتقييم التطبيق.

قم بإعداد ما يلي حيثما كان ذلك متاحًا:

التطبيق ونوع الهدف

نموذج المستشعر أو الأبعاد النشطة أو ورقة البيانات

مطلوب مجال رؤية أفقي أو رأسي أو قطري

نطاق مسافة العمل الاسمية والمسموح بها

 عمق المجال المطلوب أو الحد الأدنى لحجم الميزة

أقصى قطر للعدسة والطول المتاح

وسيلة التشغيل والنافذة الواقية والظروف البيئية

 ترتيب الإضاءة والطول الموجي، إذا كان ذلك مناسبًا

كمية النموذج الأولي وحجم الإنتاج المتوقع والتكلفة المستهدفة والجدول الزمني

إذا كانت لديك وحدة منظار حالية، فقد توضح نماذج الصور أو المرجع المادي ما يجب تغييره. حدد نقاط القوة والقيود الحالية: ربما تكون الصورة واضحة على مسافة واحدة فقط، أو يكون الطرف كبيرًا جدًا، أو أن تغطية المشهد غير كافية.

تساعد هذه المعلومات في تحديد ما إذا كان من الممكن تعديل العدسة الموجودة أو ما إذا كان ينبغي النظر في تصميم بصري مخصص.

الخلاصة: ابدأ بشروط التفتيش الحقيقية

يعد اختيار عدسة المنظار بمثابة توازن بين الأداء البصري والقيود المادية. ينبغي تحديد مجال الرؤية، وعمق المجال، ومسافة العمل، والوسط المحيط، وخصائص المستشعر، والإضاءة، والأبعاد الميكانيكية معًا.

المواصفات الأكثر فائدة ليست بالضرورة الأطول. إنها المهمة التي تصف مهمة الفحص الحقيقية بوضوح كافٍ للمهندسين لتقييم الحل العملي.
