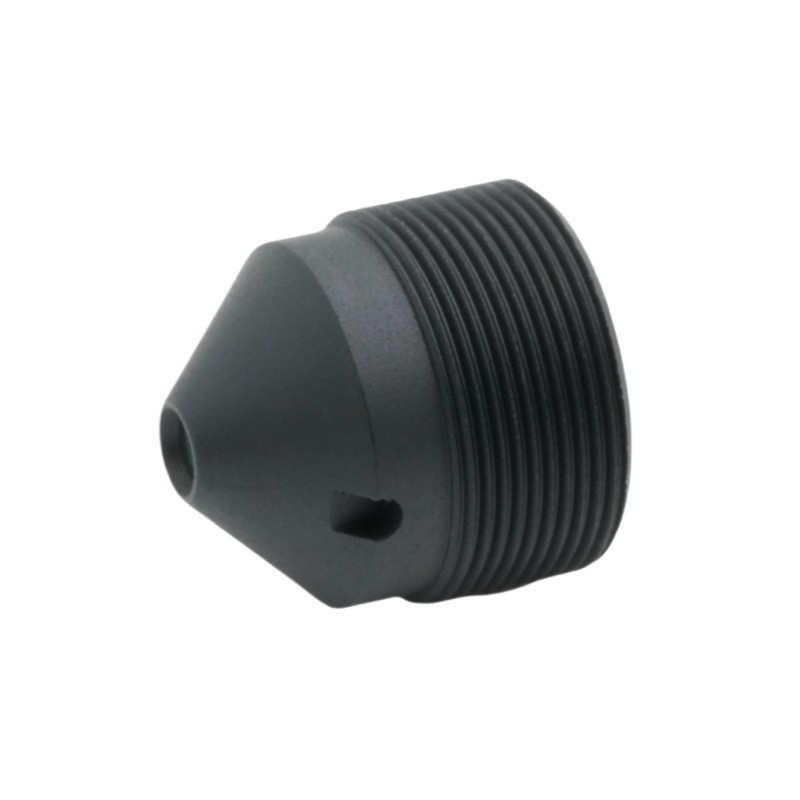

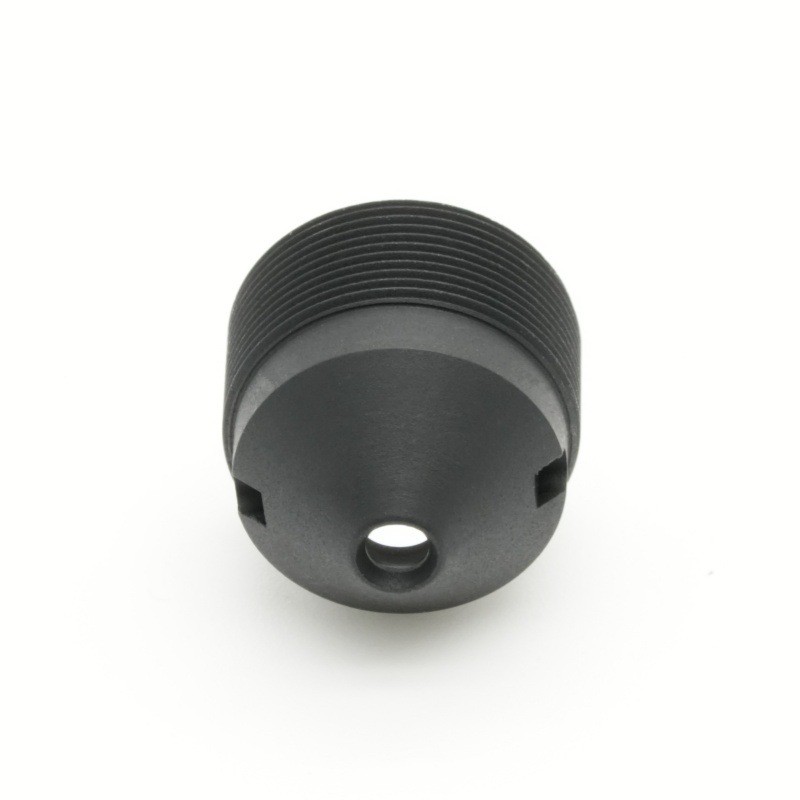

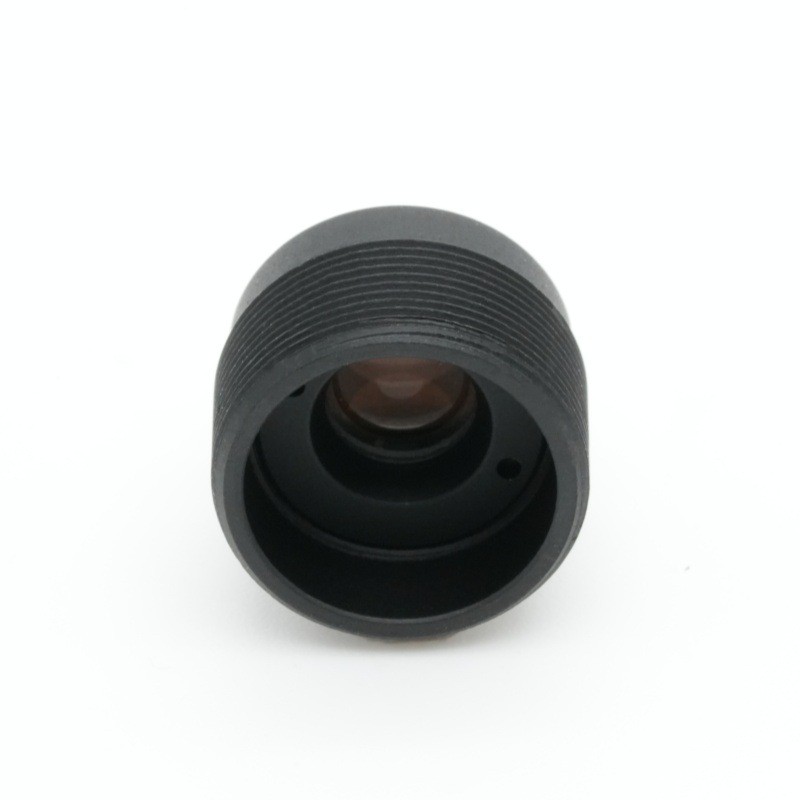

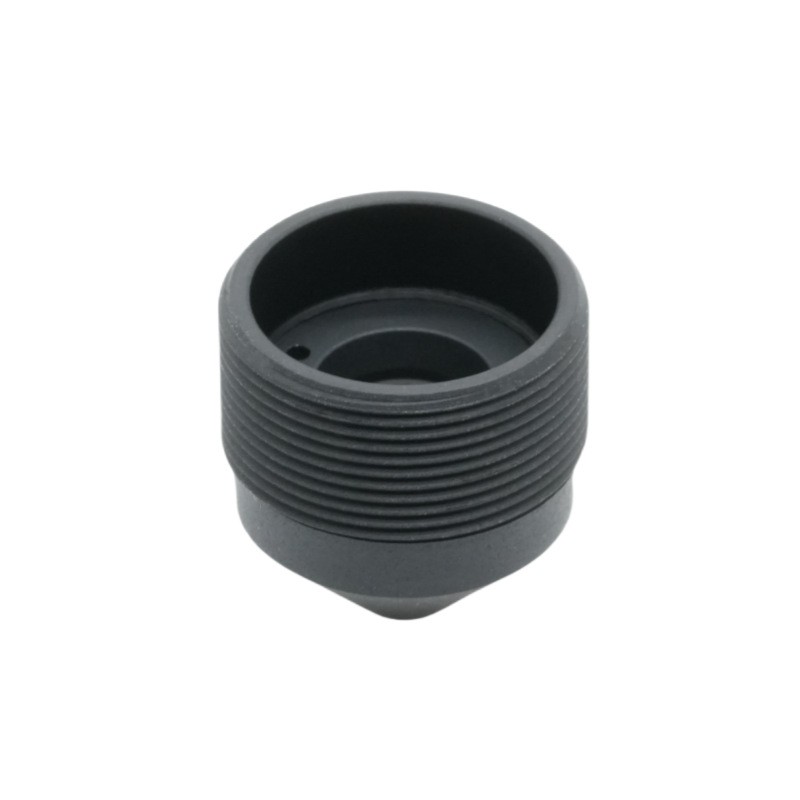

عدسة مخروطية M7 مقاس 6.2 ملم

تم تصنيع هذه العدسة البؤرية الثابتة مقاس 6.2 مم التي يمكن الاعتماد عليها بواسطة تقنية BOSHI البصرية، وتم تصميمها لمشاريع أمان OEM واسعة النطاق وتم تحسينها لمعيار المستشعر 1/2.7 بوصة. تتميز بفتحة ثابتة F2.6، تعمل هذه البصريات المصغرة المدمجة على موازنة قدرة تجميع الضوء وعمق المجال القابل للاستخدام لعمليات نشر بصريات المراقبة متوسطة المدى. تعتمد عدسة اللوحة M7 الاحترافية هذه تصميم عدسة زاوية شعاع منخفضة يتم الحفاظ عليها أقل من 15 درجة وتوفر أداء عدسة إضاءة نسبي عالٍ لتحسين العيوب الشائعة مثل تظليل الزاوية وتحول اللون الذي يتم رؤيته بشكل متكرر في مكون كاميرا IP الصغيرة العادية. فهو يوفر مجال رؤية قطريًا يبلغ 74 درجة لدعم التعرف على الأشياء وتحديد هوية جسم الإنسان، كما أن التسامح الكبير مع دائرة الصورة يعوض انحراف التجميع أثناء تصنيع الوحدات عالية السرعة. تجري تقنية BOSHI الضوئية عملية تحقق بصري وميكانيكي كاملة لكل عدسة من عدسات لوحة أمان OEM، لتحقيق تصوير مستقر على مدار الساعة لأجهزة المراقبة التجارية والسكنية الداخلية. تم تحسين هذا المكون البصري لخطوط التجميع الآلية، ويناسب كاميرات Wi-Fi ووحدات IP المدمجة وأجهزة المراقبة المتعددة الأغراض

إرسال استفسار

وصف المنتج

موجز المنتج

صنع بواسطةتقنية بوشي الضوئية، تم تصميم هذه العدسة البؤرية الثابتة مقاس 6.2 مم التي يمكن الاعتماد عليها لمشروعات أمان OEM واسعة النطاق وتم تحسينها لمعيار المستشعر 1/2.7 بوصة. تتميز بفتحة ثابتة F2.6، تعمل هذه البصريات المصغرة المدمجة على موازنة قدرة تجميع الضوء وعمق المجال القابل للاستخدام لعمليات نشر بصريات المراقبة متوسطة المدى. تعتمد عدسة اللوحة M7 الاحترافية هذه تصميم عدسة زاوية شعاع منخفضة يتم الحفاظ عليها أقل من 15 درجة وتوفر أداء عدسة إضاءة نسبي عالٍ لتحسين العيوب الشائعة مثل تظليل الزاوية وتحول اللون الذي يتم رؤيته بشكل متكرر في مكون كاميرا IP الصغيرة العادية. فهو يوفر مجال رؤية قطريًا يبلغ 74 درجة لدعم التعرف على الأشياء وتحديد هوية جسم الإنسان، كما أن التسامح الكبير مع دائرة الصورة يعوض انحراف التجميع أثناء تصنيع الوحدات عالية السرعة. تجري تقنية BOSHI الضوئية عملية تحقق بصري وميكانيكي كاملة لكل عدسة من عدسات لوحة أمان OEM، لتحقيق تصوير مستقر على مدار الساعة لأجهزة المراقبة التجارية والسكنية الداخلية. تم تحسين هذا المكون البصري لخطوط التجميع الآلية، ويناسب كاميرات Wi-Fi ووحدات IP المدمجة وأجهزة المراقبة المتعددة الأغراض.

وصف تفصيلي للمنتج

تحليل المعلمة

1. عدسة بؤرية ثابتة مقاس 6.2 مم مع EFL 6.2±5 بالمائة.تمت معايرة هذا الطول البؤري المتوسط الثابت خصيصًا لبصريات المراقبة متوسطة المدى. ولن تتسبب في تشويه حاد في الحواف مثل البصريات فائقة الاتساع، ولن تضحي بتغطية المشهد كما تفعل العدسات المقربة المدمجة. في ظل ارتفاع تركيب المراقبة التقليدية المثبتة على الحائط، يدعم هذا البعد البؤري تحديد الشكل البشري والبضائع بشكل واضح ضمن مسافة مراقبة تبلغ 3 إلى 8 أمتار. وهو يعمل بشكل جيد للمداخل والمساحات المكتبية وغرف البيع بالتجزئة ويتجنب التنازلات في الأداء التي تسببها العدسات فائقة الاتساع أو العدسات المقربة صغيرة الحجم.

2. فتحة عدسة ثابتة F2.6 مع F/NO 2.6±5 بالمائة.تناسب مواصفات القزحية الثابتة سيناريوهات استخدام المراقبة اليومية. وتضمن هذه الفتحة الثابتة F2.6 استقبالًا مستقرًا للضوء في ظل الإضاءة المحيطة الداخلية العادية مع الحفاظ على عمق المجال المُرضي. يمكن لأهداف متعددة على مسافات مختلفة داخل الإطار الحفاظ على الحدة في وقت واحد. فهو يتجنب مخاطر الخروج عن نطاق التركيز البؤري الناتجة عن الفتحة الكبيرة جدًا للبصريات المصغرة المدمجة.

3. تحسين العدسة بصيغة 1/2.7 بوصة.يحصل النظام البصري الكامل على محاكاة وضبط يستهدف مستشعر 1/2.7 بوصة. تخلق دائرة الصورة القصوى التي يبلغ قطرها 7.0 مم هامشًا أمانًا كافيًا يتجاوز منطقة العمل النشطة للمستشعر. عند دمج عدسة اللوحة M7 هذه في وحدات الكاميرا، لا يمكن أن يتسبب إزاحة الموضع البسيطة الناتجة عن معدات SMT الآلية في التظليل الميكانيكي، ويزيد بشكل فعال من إنتاج الإنتاج الضخم لعملاء OEM للكاميرا.

4. مواصفات مجال الرؤية بـ 74 درجة قطرية، 62 درجة أفقية و33.5 درجة عمودية.تتم معايرة معلمة الزاوية هذه لتطبيق الأمان الحقيقي. يلبي العرض الأفقي بزاوية 62 درجة معظم متطلبات المراقبة المثبتة على الحائط للمكاتب ومحلات البيع بالتجزئة. تتكيف زاويتها الرأسية مع ارتفاع التثبيت القياسي وتمنع إهدار موارد البكسل على السقف الزائد أو منطقة الصورة الأرضية.

5. عدسة ذات زاوية شعاع منخفضة مع CRA أقل من 15 درجة.يمثل هذا إحدى المزايا التنافسية الرئيسية لمكون كاميرا IP الصغيرة هذا. تحمل العديد من العدسات المدمجة منخفضة التكلفة قيمة CRA عالية. عند مطابقتها مع مستشعرات CMOS السائدة، ستنتج CRA العالية تصبًا لونيًا في الزاوية، وانخفاضًا في الحساسية وسطوعًا غير متساوٍ. يتم التحكم في درجة حرارة أقل من 15 درجة، مما يقلل تصميم العدسة هذا بشكل كبير من هذه العيوب البصرية.

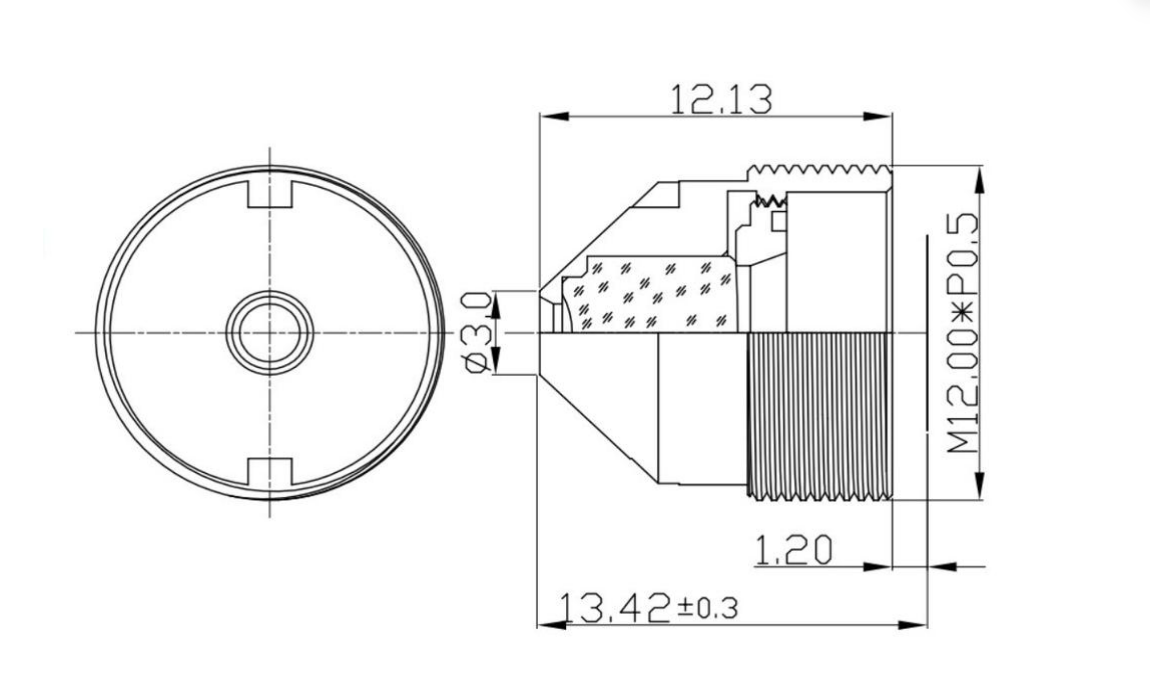

6. المواصفات الميكانيكية لعدسة اللوحة M7.يصل TTL إلى 13.42 ± 0.3 مم ويصل BFL إلى 6.5 ± 0.2 مم. يتبع إجمالي طول المسار والبعد البؤري الخلفي إدارة صارمة للتسامح. البعد الكلي المدمج يتيح تصميم وحدة مصغرة متكاملة للغاية. توفر التفاوتات الميكانيكية الدقيقة أداءً بصريًا متسقًا بعد التجميع الآلي للطلبات الجماعية لعدسات لوحة أمان OEM.

7. مؤشر التشويه والإضاءة.تبلغ نسبة تشويه التلفزيون 12.00 بالمائة وتصل الإضاءة النسبية إلى 58.0 بالمائة. يتم ضبط مستوى التشويه لتسجيل المراقبة بالفيديو ويمنع تمدد المشهد بشكل غير طبيعي. يحافظ أداء العدسة ذات الإضاءة النسبية العالية بنسبة 58.0 بالمائة على السطوع المناسب في زوايا الصورة ويقلل من عبء عمل خوارزمية ISP لتصحيح الحواف المظلمة.

لا.	غرض	محتوى
1	TTL	13.42 ± 0.3
2	اللغة الإنجليزية كلغة أجنبية	6.2±5%
3	واو/لا	2.6±5%
4	بفل	6.5±0.2
5	بناء	4G
6	دائرة الصورة القصوى	Ø7.0 ملم
7	لجهاز الاستشعار	1/2.7"
8	مجال الرؤية - قطري	74 درجة
9	مجال الرؤية - أفقي	62 درجة
10	مجال الرؤية - عمودي	33.5 درجة
11	تشويه التلفزيون (التلفزيون)	-12.00%
12	الإضاءة النسبية	58.0%
13	CRA	< 15 درجة
14	جبل	م7

مزايا الأداء الأساسية من خلال تقنية BOSHI الضوئية

1. يوفر التصميم المطابق للعدسة البؤرية الثابتة الناضجة مقاس 6.2 مم والفتحة الثابتة F2.6 أداءً بصريًا متوازنًا لبصريات المراقبة متوسطة المدى. تحافظ العدسة على إخراج ثابت في ظل ظروف النهار الساطعة والمناطق المحيطة الخافتة. يمكنه فتح قدرة التصوير بشكل كامل لعدسة بصيغة 1/2.7 بوصة دون الاعتماد بشكل كبير على تصحيح برنامج ISP.

2. باعتبارها بصريات مصغرة مدمجة مجهزة بدائرة صورة موسعة مقاس 7.0 مم، فإن عدسة اللوحة M7 هذه توفر تحمل خطأ التجميع. لن يشكل الانحراف الطفيف في الموضع أثناء تجميع الوحدة الكبيرة زوايا صورة داكنة ويقلل من نسبة المنتج المعيبة لمصنعي المعدات الأصلية للكاميرا.

3. الميزة الأصلية لعدسة زاوية الشعاع المنخفضة تتعاون مع مؤشرات عدسة الإضاءة النسبية العالية. يحقق المنتج سطوعًا مناسبًا وتناسقًا للألوان من مركز الصورة نحو الزوايا. إنه يعمل بكفاءة على حل مشكلات تظليل الزوايا وتحول الألوان التي تزعج العديد من مكونات كاميرا IP الصغيرة المنافسة.

4. يتم تحسين الهيكل الميكانيكي لإجراءات الإنتاج الضخم الآلية. تنفذ تقنية BOSHI الضوئية فحص العينات الذي يغطي الفهارس البصرية والأبعاد الميكانيكية لكل دفعة من عدسات لوحة الأمان OEM. يمكن ضمان أداء المنتج المستقر لمشاريع مراقبة OEM وODM ذات الحجم الكبير.

5. يقلل مستوى تشويه التلفزيون المعتدل وأداء إضاءة الحافة من متطلبات خوارزمية تصحيح الصورة المعقدة. يمكن للكاميرات المجمعة بهذه العدسة إخراج لقطات فيديو مراقبة طبيعية وتوفير موارد حوسبة الشريحة للوحدات الوظيفية الأخرى.

M7 6.2mm Cone Lens

سيناريوهات التطبيق المستهدف

1. معدات المراقبة الداخلية التجارية.ويشمل ذلك كاميرات البيع بالتجزئة المضادة للسرقة، ووحدات مراقبة المكاتب، وكاميرات IP المدمجة في ممرات الردهة. باعتبارها بصريات مراقبة متوسطة المدى، فإن عدسة لوحة الأمان OEM هذه تتطابق تمامًا مع عدسة ذات تنسيق 1/2.7 بوصة. نظرًا لكونها مكونًا مؤهلاً لكاميرا IP صغيرة، فإنها تلتقط تفاصيل واضحة عن الجسم والجسم البشري للمناطق العامة متوسطة الحجم.

2. أجهزة أمن المنزل الذكية.يحتوي نطاق التطبيقات على كاميرات مراقبة Wi-Fi منزلية ووحدات كاميرا مساعدة لمدخل المبنى. بالاستفادة من الإطار البصري المصغر المدمج وسمة عدسة زاوية الشعاع الرئيسية المنخفضة، يمكن لعدسة اللوحة M7 هذه تكييف أجهزة الكاميرا المنزلية مع مساحة تثبيت داخلية محدودة.

3. أنظمة رؤية مدمجة صغيرة.وهو يدعم الكاميرات المساعدة للتحكم في الوصول ووحدات جمع الصور صغيرة الحجم التي تعتمد واجهة M7. توفر العدسة البؤرية الثابتة مقاس 6.2 مم تكبيرًا مناسبًا لأعمال مراقبة الأجسام على مسافة قصيرة إلى متوسطة.

4. مشاريع كاميرات مراقبة OEM كبيرة الحجم.وينطبق هذا على الكاميرات التناظرية وكاميرات IP الأمنية ذات الإنتاج الضخم. توفر تقنية BOSHI الضوئية حلاً بصريًا فعالاً من حيث التكلفة. يمكن دمج هذه العدسة ذات الفتحة الثابتة F2.6 في أجهزة الكاميرا النهائية للعلامات التجارية العالمية لمنتجات الأمان.
