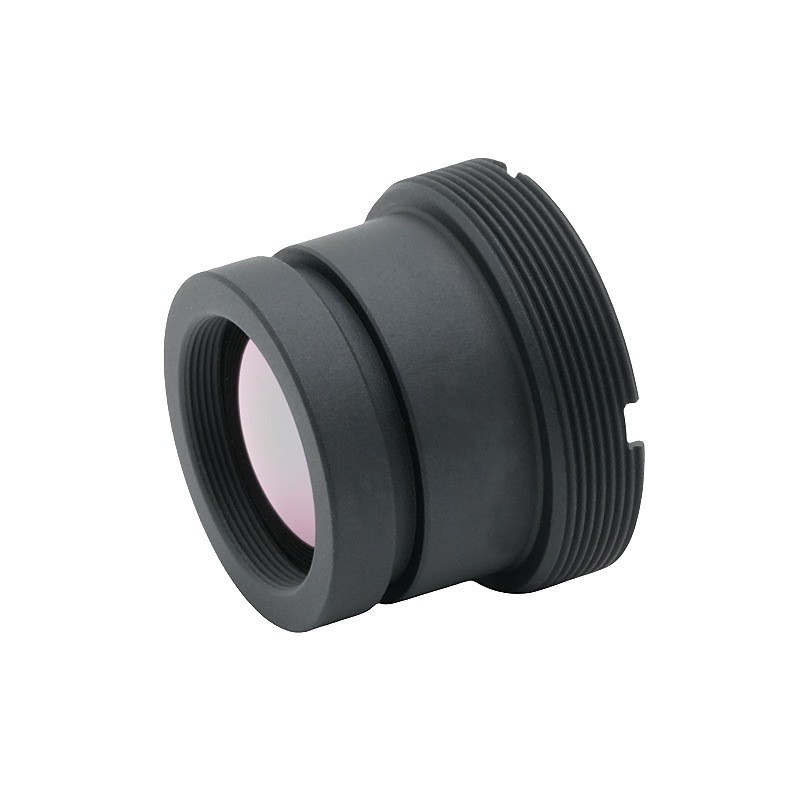

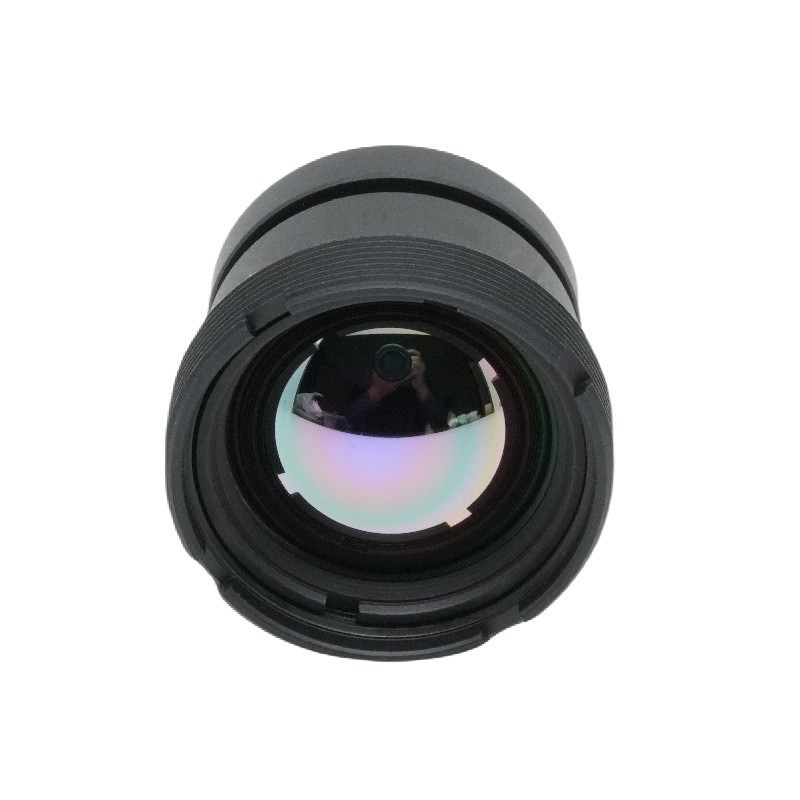

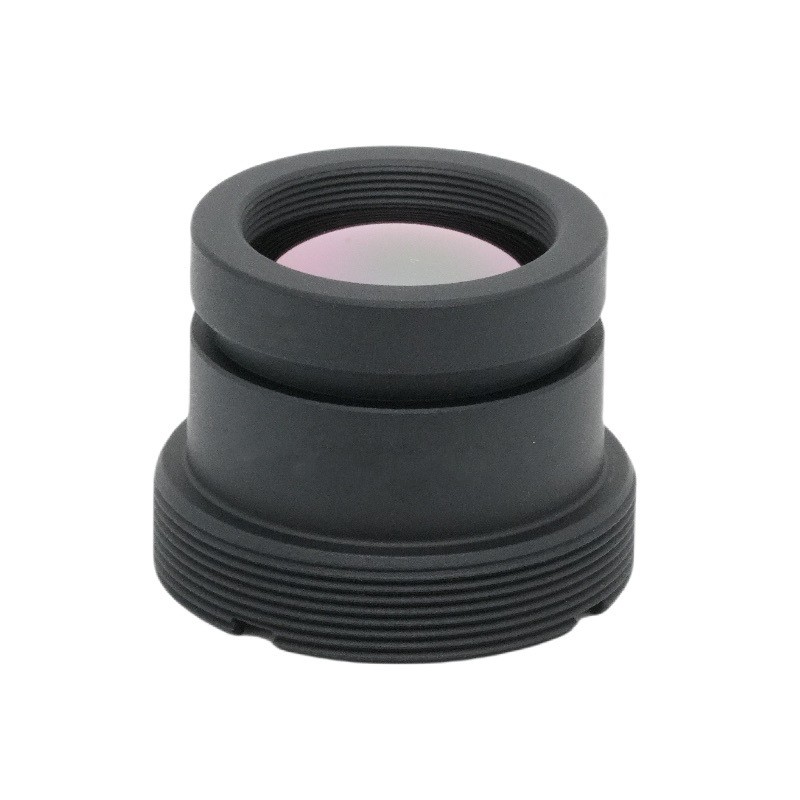

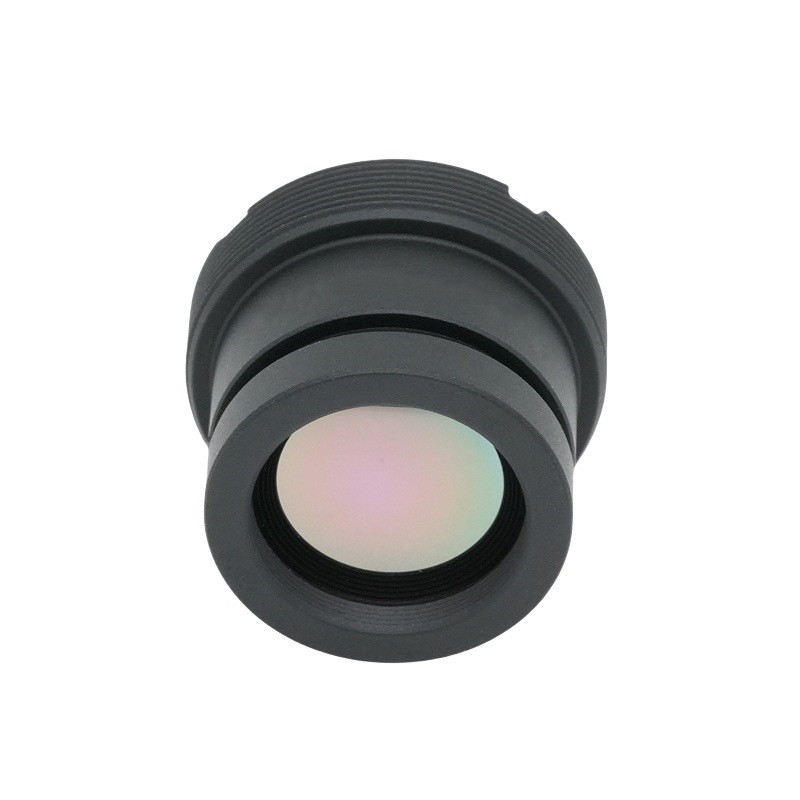

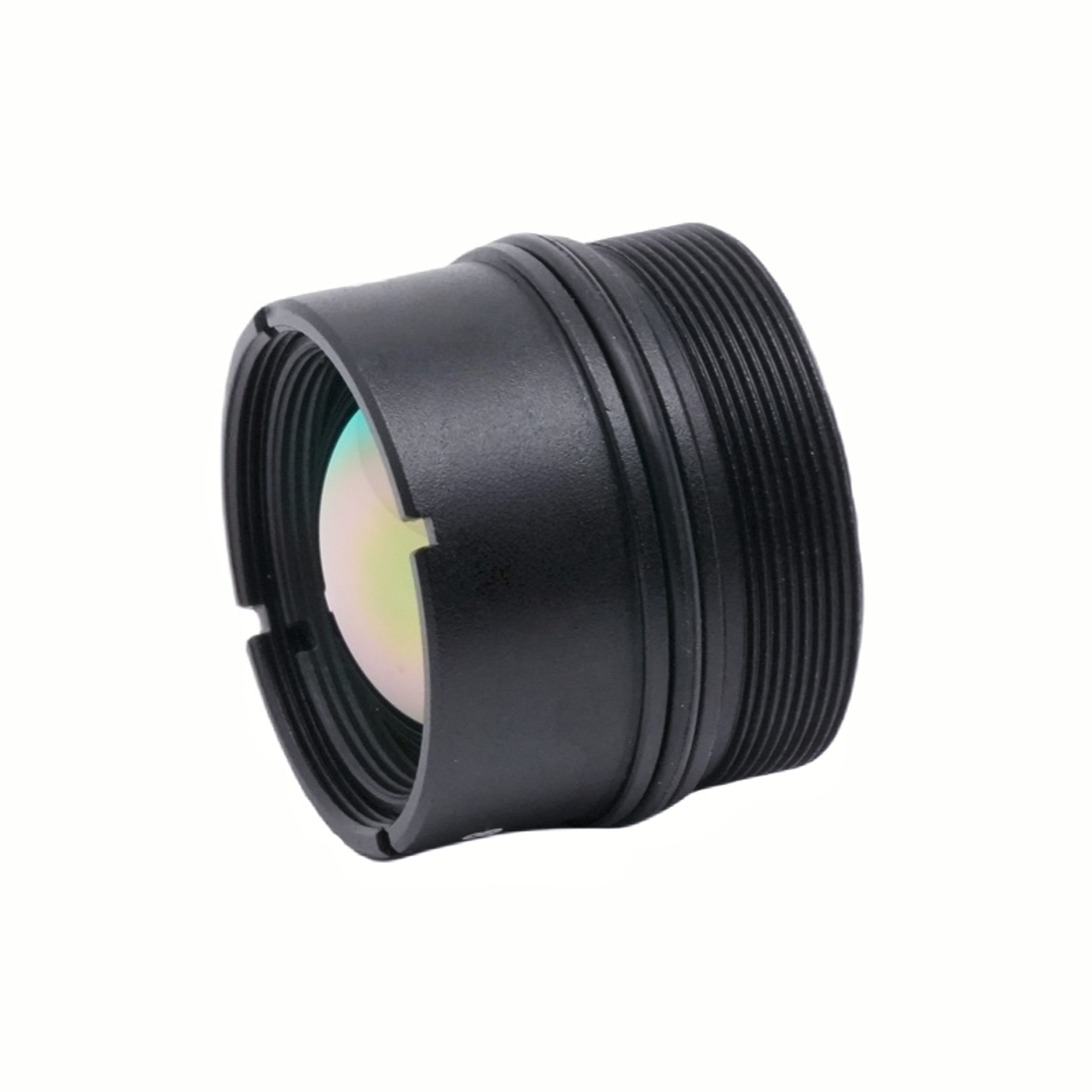

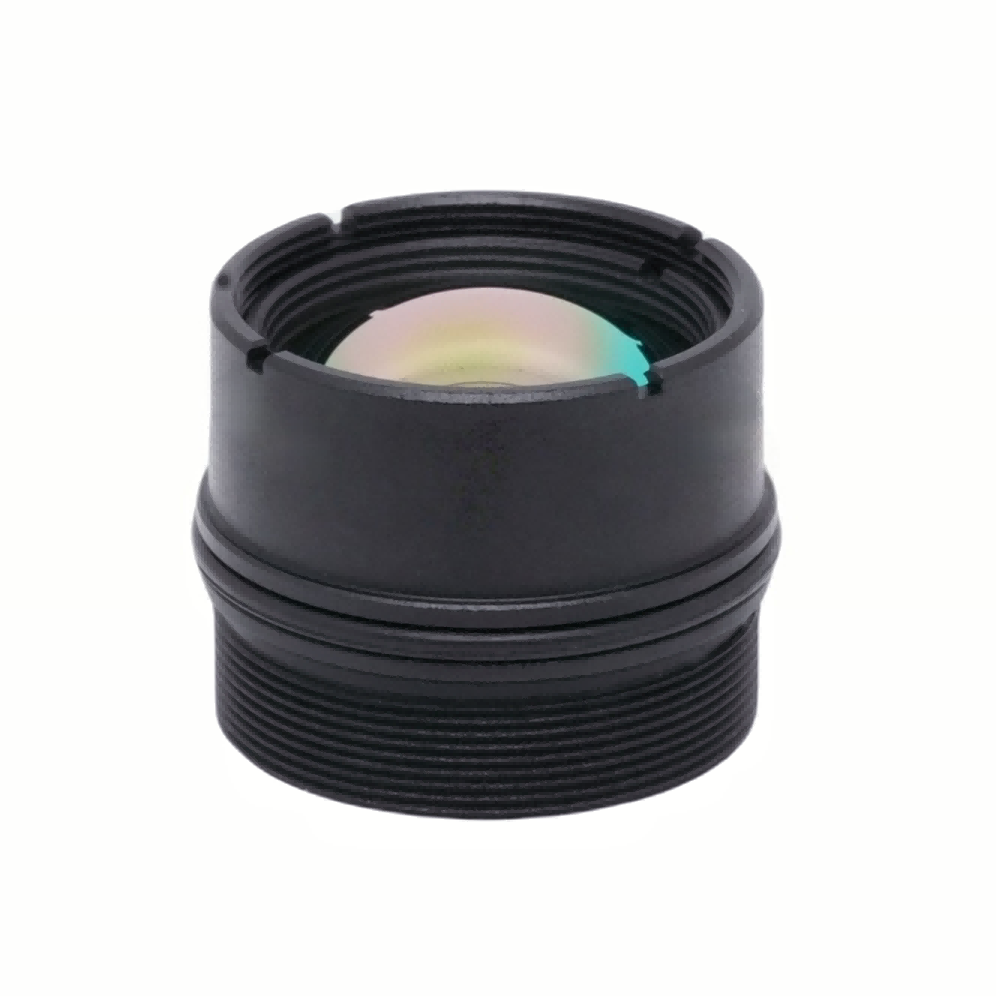

عدسة حرارية بالأشعة تحت الحمراء مقاس 13 ملم

تم تطوير هذه العدسة مقاس 13 مم F1.0 وتزويدها بواسطة شركة ShangHai SILK Optical Technology CO., LTD. تم تحسين هذه العدسة الحرارية غير المبردة لنطاق الأشعة تحت الحمراء طويل الموجة 8-12 ميكرومتر، وهي تتوافق تمامًا مع دقة 640 × 512 مع حجم بكسل 12 ميكرومتر. تتميز العدسة بفتحة F1.0 سريعة، حيث تلتقط بكفاءة الأشعة تحت الحمراء الضعيفة لتقديم صور حرارية واضحة في ظل ظروف منخفضة التباين. مزودة بعنصر بصري أمامي مصنف IP67 وطلاء AR متين على الأسطح المكشوفة، تحافظ هذه العدسة الحرارية على أداء مستقر في البيئات الخارجية القاسية. وهو يدعم نطاق التركيز من 1 متر إلى ما لا نهاية، مع قدرة واسعة على التكيف مع درجة حرارة التشغيل من -40 درجة مئوية إلى +80 درجة مئوية. تم تصميم العدسة بواجهة تركيب M20×0.5 مدمجة، وتوازن العدسة بين النفاذية العالية والتشويه المنخفض. تطبق شركة ShangHai SLIK Optical Technology CO., LTD معايرة بصرية صارمة لضمان جودة بصرية متسقة لتكامل جهاز التصوير الحراري الحجمي.

إرسال استفسار

وصف المنتج

وصف تفصيلي للمنتج

1. المعلمة

البعد البؤري والفتحة:طول بؤري ثابت 13 مم مقترن بفتحة F1.0 فائقة السرعة. تعمل الفتحة الكبيرة على زيادة كمية فوتون الأشعة تحت الحمراء إلى الحد الأقصى، مما يحسن بشكل كبير نسبة الإشارة إلى الضوضاء لأجهزة الاستشعار الحرارية.

طيف العمل:الأشعة تحت الحمراء ذات الموجة الطويلة 8-12 ميكرومتر (LWIR)، نافذة النقل الجوية الأولية للكشف الحراري السلبي.

توافق الكاشف:يطابق أجهزة الكشف بدقة 640 × 512 مع درجة بكسل 12 ميكرومتر، مما يشكل مجال رؤية قطري 40.7 درجة (أفقي: 32.6 درجة، عمودي: 26.3 درجة) للمراقبة متوسطة المدى.

المواصفات الميكانيكية والبيئية:حامل M20×0.5 لسهولة التجميع؛ يحقق العنصر الأمامي حماية دخول IP67. تتراوح درجة حرارة التشغيل من -40 درجة مئوية إلى +80 درجة مئوية، مما يجعلها تتكيف مع سيناريوهات الهواء الطلق شديدة البرودة والساخنة. يغطي نطاق التركيز 1 متر إلى ما لا نهاية، ويدعم الأهداف الحرارية القريبة والبعيدة.

الفهرس البصري:≥86% النفاذية الإجمالية، ≥75% الإضاءة النسبية؛ يتم التحكم في التشوه ضمن .5-1.5%. تعتمد البصريات المكشوفة طلاءًا مضادًا للانعكاس (AR) لتقليل فقدان انعكاس السطح.

المعلمة	قيمة
البعد البؤري	13 ملم
و/#	F1.0
كاشف متوافق	640×512، 12 ميكرومتر
طلاء البصريات المكشوفة	AR
مجال الرؤية	40.7 درجة (عمق) × 32.6 درجة (ارتفاع) × 26.3 درجة (فولت)
نطاق التركيز	1 م ~ ∞
درجة حرارة التشغيل	-40 درجة مئوية ~ +80 درجة مئوية
الإضاءة النسبية	≥ 75%
تشويه	≥ -1.5%
النفاذية	≥ 86%
جبل	م20 × 0.5
تصنيف حماية دخول العنصر الأمامي	IP67
الطول الموجي	8 ~ 12 ميكرومتر

2. مزايا الأداء

حساسية حرارية فائقة في الإضاءة المنخفضة:تجمع الفتحة الكبيرة F1.0 طاقة الأشعة تحت الحمراء أكثر بكثير مقارنة بعدسات الأشعة تحت الحمراء الأبطأ ذات الرقم البؤري، مما يعزز وضوح الصورة على مسافات الكشف الطويلة.

Eممتاز التوحيد البصري:تضمن الإضاءة النسبية العالية سطوعًا ثابتًا عبر إطار الصورة بالكامل، مع تجنب الزوايا المظلمة. يحتفظ التشوه المنخفض بالهندسة المستهدفة الحقيقية للقياس والتعرف.

الكفاءة الطيفية العالية:يعمل طلاء AR بالإضافة إلى نفاذية بنسبة ≥86% على تقليل فقدان طاقة الأشعة تحت الحمراء، مما يؤدي إلى إطلاق إمكانات أجهزة الكشف الحرارية غير المبردة بشكل كامل.

القدرة على التكيف البيئي قوية:تصميم العدسة الأمامية IP67 المقاوم للماء والغبار يلغي الحاجة إلى نوافذ حماية خارجية إضافية للعديد من التركيبات. يمنع نطاق درجة الحرارة الواسع إزالة التركيز البؤري وتغيير الأداء في ظل درجة الحرارة المحيطة القصوى.

التكامل المدمج ودية:يتيح حامل M20×0.5 القياسي التكامل السلس مع الكاميرات الحرارية المصغرة التي طورها شركاء النظام.

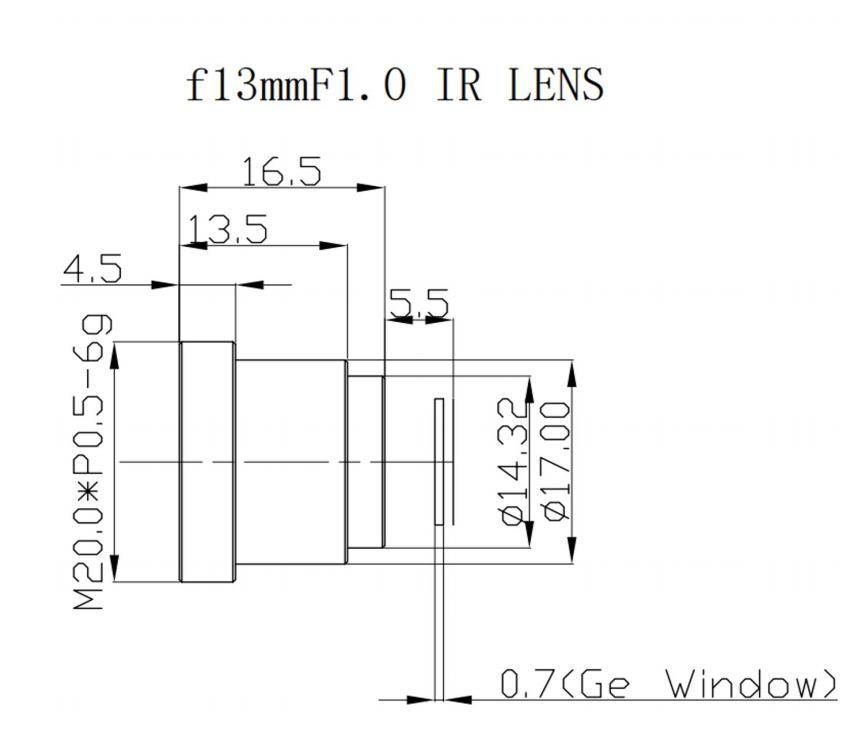

13mm Infrared Thermal Lens

3. مجالات التطبيق

أمن الحدود ومراقبة المحيط:المراقبة الحرارية الخارجية لكشف التسلل ليلا ونهارا.

الصيانة التنبؤية الصناعية:كشف أخطاء ارتفاع درجة حرارة معدات الطاقة والآلات وخطوط الأنابيب.

الرؤية الحرارية للسيارات:أنظمة مساعدة القيادة للرؤية الليلية بالأشعة تحت الحمراء لما بعد البيع.

الأنظمة غير المأهولة:الحمولات الحرارية للطائرات بدون طيار الصغيرة والمركبات الأرضية بدون طيار للبحث والإنقاذ.

الوقاية من الحرائق ومراقبة الغابات:التحديد المبكر لمصادر النار المخفية.

تدقيق طاقة البناء:الفحص الحراري لفقد الحرارة وتسرب الهواء وعيوب العزل.

المراقبة البحرية:الكشف عن الأهداف البحرية ليلا ونهارا في ظل ظروف ضبابية.

توفر شركة ShangHai SILK Optical Technology CO., LTD هذه السلسلة من العدسات الحرارية LWIR مع مراقبة الجودة القياسية ودعم الخدمة القابل للتخصيص لتلبية متطلبات الإنتاج الضخم لمصنعي التصوير الحراري على مستوى العالم.
