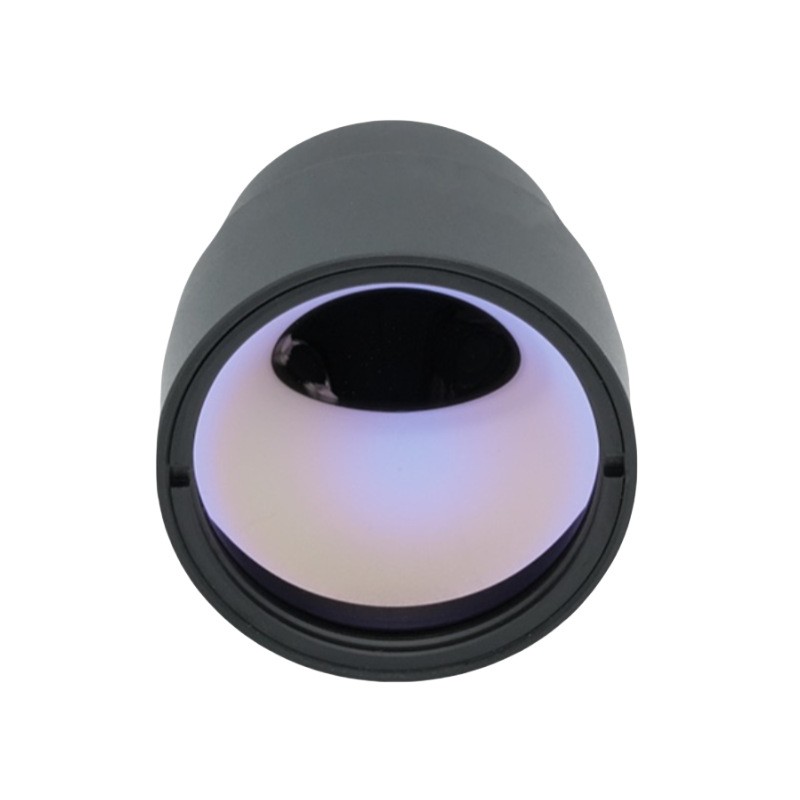

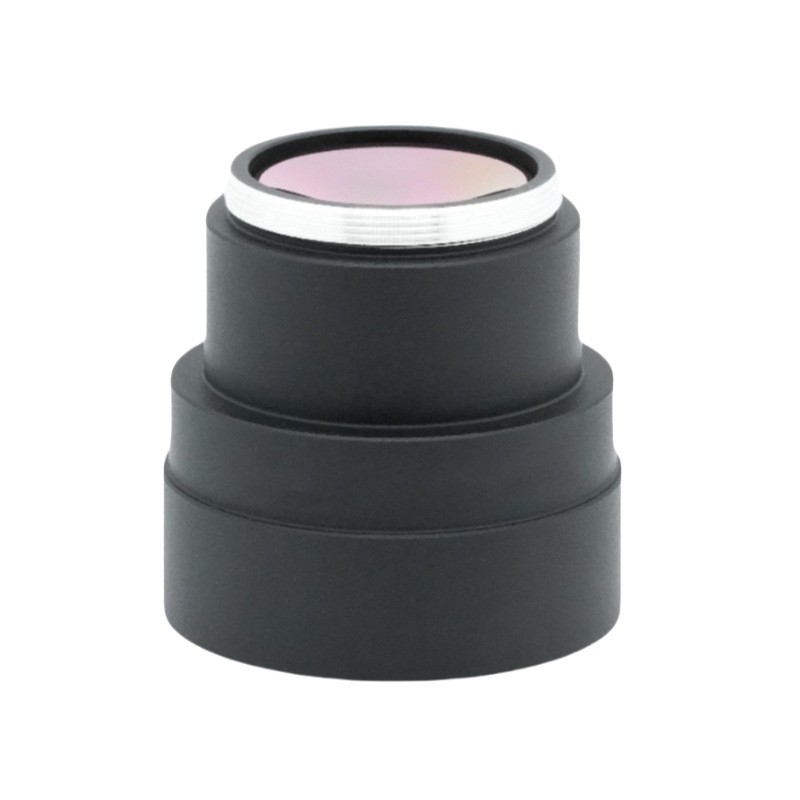

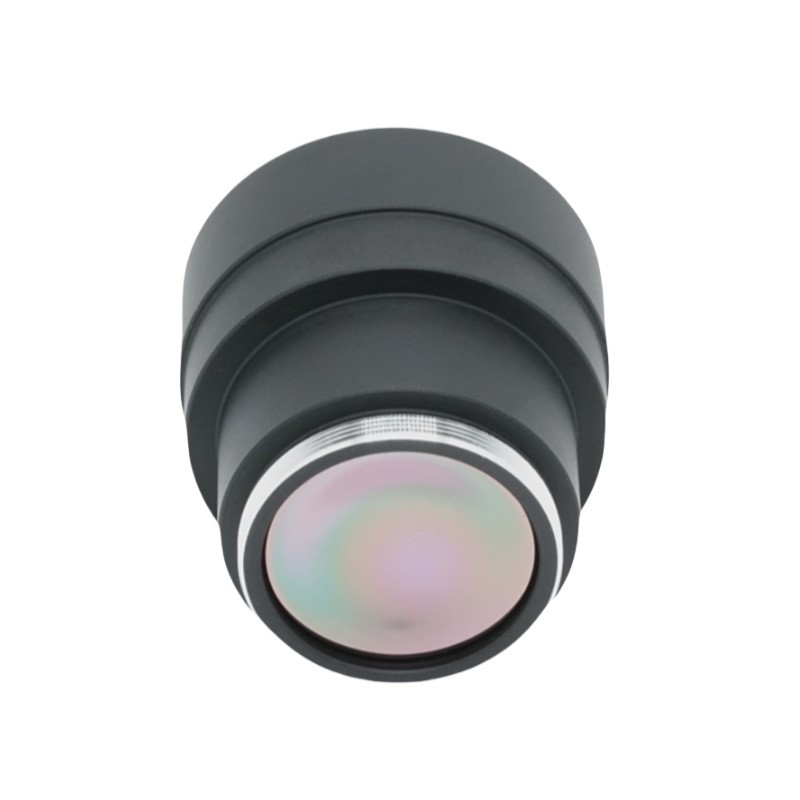

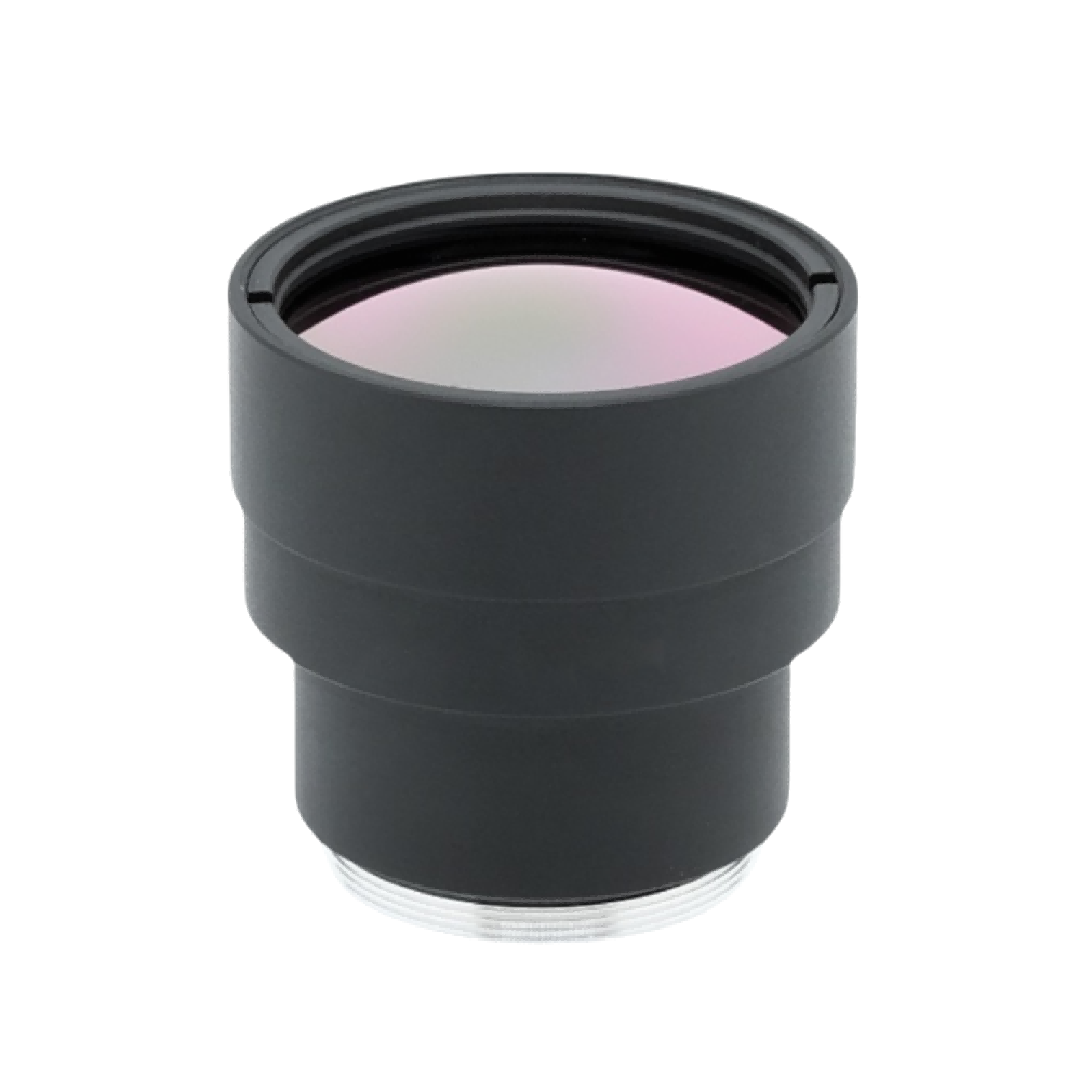

عدسة تصوير حراري بطول بؤري 25 ملم

تم بحث وتصنيع عدسة الأشعة تحت الحمراء ذات الموجة الطويلة F1.0 مقاس 25 مم بشكل مستقل بواسطة تقنية BOSHI الضوئية. باعتبارها عدسة تصوير حراري عالية الأداء تعمل ضمن نطاق طول موجي 8-12 ميكرومتر، تم تحسين عدسة الأشعة تحت الحمراء ذات الموجة الطويلة هذه للكاشفات الحرارية للعدسة 640 × 512، 12 ميكرومتر. تتميز عدسة الأشعة تحت الحمراء بهيكل فتحة كبيرة F1.0، وتوفر أداءً فائقًا في تجميع الضوء للتعامل مع سيناريوهات العمل ذات الرؤية المنخفضة ومراقبة درجات الحرارة المنخفضة. يدعم هيكل تركيب العدسة M22×0.5 التثبيت البسيط على معدات الكاميرا الحرارية المطابقة. يحقق مكون العدسة الأمامية درجة حماية IP67 لتوفير أداء تشغيل مستقر في الهواء الطلق. تحقق عدسة الكاميرا الحرارية مقاس 25 مم نفاذية أعلى من 86 بالمائة وأكثر من 97 بالمائة من الإضاءة النسبية وفي الوقت نفسه تحافظ على التشوه أقل من 2 بالمائة. يغطي نطاق ضبط التركيز البؤري 2 متر إلى ما لا نهاية، ويمكن تحقيق التشغيل المستقر في ظل بيئة درجة حرارة تتراوح من -40 درجة مئوية إلى +80 درجة مئوية. تنفذ تقنية BOSHI الضوئية معايرة دقيقة لكل منتج نهائي، للحفاظ على مخرجات تصوير مستقرة لأجهزة التصوير الحراري للمراقبة الصناعية والأمنية.

إرسال استفسار

وصف المنتج

موجز المنتج

تم إجراء أبحاث وتصنيع عدسة الأشعة تحت الحمراء ذات الموجة الطويلة F1.0 مقاس 25 مم بشكل مستقل بواسطةبوشي للبصرياتتكنولوجيا. باعتبارها عدسة تصوير حراري عالية الأداء تعمل ضمن نطاق طول موجي 8-12 ميكرومتر، تم تحسين عدسة الأشعة تحت الحمراء ذات الموجة الطويلة هذه للكاشفات الحرارية للعدسة 640 × 512، 12 ميكرومتر. تتميز عدسة الأشعة تحت الحمراء بهيكل فتحة كبيرة F1.0، وتوفر أداءً فائقًا في تجميع الضوء للتعامل مع سيناريوهات العمل ذات الرؤية المنخفضة ومراقبة درجات الحرارة المنخفضة. يدعم هيكل تركيب العدسة M22×0.5 التثبيت البسيط على معدات الكاميرا الحرارية المطابقة. يحقق مكون العدسة الأمامية درجة حماية IP67 لتوفير أداء تشغيل مستقر في الهواء الطلق. تحقق عدسة الكاميرا الحرارية مقاس 25 مم نفاذية أعلى من 86 بالمائة وأكثر من 97 بالمائة من الإضاءة النسبية وفي الوقت نفسه تحافظ على التشوه أقل من 2 بالمائة. يغطي نطاق ضبط التركيز البؤري 2 متر إلى ما لا نهاية، ويمكن تحقيق التشغيل المستقر في ظل بيئة درجة حرارة تتراوح من -40 درجة مئوية إلى +80 درجة مئوية. تنفذ تقنية BOSHI الضوئية معايرة دقيقة لكل منتج نهائي، للحفاظ على مخرجات تصوير مستقرة لأجهزة التصوير الحراري للمراقبة الصناعية والأمنية.

وصف تفصيلي للمنتج

1. المعلمة

تعتمد المعلمات البصرية لهذا المنتج على الضبط الاحترافي المكتمل بواسطة تقنية BOSHI الضوئية. يصل الطول البؤري إلى 25 مم ويتم ضبط الرقم البؤري على F1.0. يقع الطول الموجي العامل ضمن نطاق الأشعة تحت الحمراء ذو الموجة الطويلة 8‑12 ميكرومتر والذي ينتمي إلى منتج عدسة الأشعة تحت الحمراء ذات الموجة الطويلة القياسية. تحقق عدسة الأشعة تحت الحمراء هذه توافقًا مثاليًا مع أجهزة الكشف الحرارية ذات العدسة 640 × 512 و12 ميكرومتر وتتكيف مع وحدات استشعار الأشعة تحت الحمراء غير المبردة السائدة. يصل مجال الرؤية القطري إلى 22.5 درجة، ويصل مجال الرؤية الأفقي إلى 17.7 درجة، ويصل مجال الرؤية الرأسي إلى 14.1 درجة. ويوفر تشكيل المعلمات هذا قدرة مراقبة متميزة لمهام المراقبة على مسافات متوسطة.

تأتي المعلمات الميكانيكية والبيئية من التصميم الموحد للتكنولوجيا البصرية BOSHI. تسهل واجهة تركيب العدسة M22×0.5 الشركات المصنعة للمعدات من إكمال تجميع المنتج وتكامل المعدات. يمتد نطاق ضبط التركيز البؤري من 2 متر إلى ما لا نهاية، مما يمكنه تلبية متطلبات الفحص قصير المدى بالإضافة إلى متطلبات المراقبة لمسافات طويلة. يغطي نطاق درجة حرارة التشغيل -40 درجة مئوية إلى +80 درجة مئويةعدسة التصوير الحرارييمكن أن تحافظ على مخرجات العمل المستقرة في ظل بيئة مناخية قاسية. تصل وحدة العدسة الأمامية إلى درجة حماية IP67 لدعم نشر الظروف المعقدة في الهواء الطلق.

تعتمد معلمات جودة التصوير على عملية طلاء متقدمة مضادة للانعكاس. تتلقى الأسطح البصرية المكشوفة معالجة طلاء AR. تبقى النفاذية الفعلية أعلى من 86 بالمائة. تظل الإضاءة النسبية أعلى من 97 بالمائة. يتم التحكم في قيمة التشويه أقل من 2 بالمائة. يخضع كل مؤشر لعدسة الكاميرا الحرارية هذه لفحص صارم قبل تسليم المنتج.

مواصفة	قيمة
البعد البؤري	25 ملم
و/#	F1.0
كاشف متوافق	640×512، 12 ميكرومتر
طلاء البصريات المكشوفة	AR
مجال الرؤية	22.5 درجة (عمق) × 17.7 درجة (ارتفاع) × 14.1 درجة (فولت)
نطاق التركيز	2 م ~ ∞
درجة حرارة التشغيل	-40 درجة مئوية ~ +80 درجة مئوية
الإضاءة النسبية	>97%
تشويه	<2%
النفاذية	> 86%
جبل	م22 × 0.5
تصنيف حماية دخول العنصر الأمامي	IP67
الطول الموجي	8 ~ 12 ميكرومتر

2. مزايا الأداء

فتحة F1.0 كبيرة: تطبق تقنية BOSHI البصرية تصميم فتحة كبيرة جدًا على عدسة الأشعة تحت الحمراء مقاس 25 مم. تعمل الميزة الهيكلية على تحسين كفاءة استقبال إشارات الفوتون بالأشعة تحت الحمراء بشكل واضح. عند العمل في بيئات ذات إشعاع حراري ضعيف، يمكن لعدسة التصوير الحراري أن تنتج صورة تصوير حراري أكثر وضوحًا مقارنة بالمنتجات ذات قيمة الفتحة الأصغر.

تجانس بصري ممتاز: يعمل مؤشر الإضاءة النسبية الذي يزيد عن 97 بالمائة على تقييد ظاهرة الزاوية المظلمة بشكل فعال في منطقة حافة الصورة. يضمن مؤشر التشويه الذي يقل عن 2 بالمائة الأصالة الهندسية لصورة التصوير الحراري. توفر ميزة الأداء هذه دعمًا فنيًا موثوقًا لسيناريوهات تطبيق النظام الحراري الموجهة للقياس.

قدرة قوية على التكيف البيئي: درجة حماية IP67 للعدسة الأمامية تحقق الوقاية من الغبار وقدرة مقاومة للماء على المدى القصير للاستخدام في الهواء الطلق. يعمل الهيكل البصري الأمثل من تقنية BOSHI الضوئية على تقييد ظاهرة إزاحة التركيز البؤري الناتجة عن التقلبات الشديدة في درجات الحرارة. يمكن لعدسة الأشعة تحت الحمراء ذات الموجة الطويلة الحفاظ على تأثير التصوير الثابت في ظل ظروف التغير الحاد في درجة الحرارة.

طلاء AR عالي النفاذية: تعمل طبقة الطلاء لعدسة الكاميرا الحرارية F1.0 مقاس 25 مم على تقليل فقدان انعكاس السطح لضوء الأشعة تحت الحمراء. إنه يعزز كفاءة استخدام طاقة الأشعة تحت الحمراء ويرفع نسبة الإشارة إلى الضوضاء لنظام الكاميرا الحرارية بالكامل. يتيح الهيكل البصري المطابق للعدسة مقاس 12 ميكرومتر اللعب الكامل لإمكانات أداء المستشعر.

واجهة موحدة ناضجة: وضع تركيب العدسة M22×0.5 يدعم الاستبدال المناسب للمنتج. يمكن لشركاء المعدات المتعاونين في BOSHI Optical Technology تنفيذ أعمال التجميع كبيرة الحجم بكفاءة باستخدام هذه الواجهة القياسية.

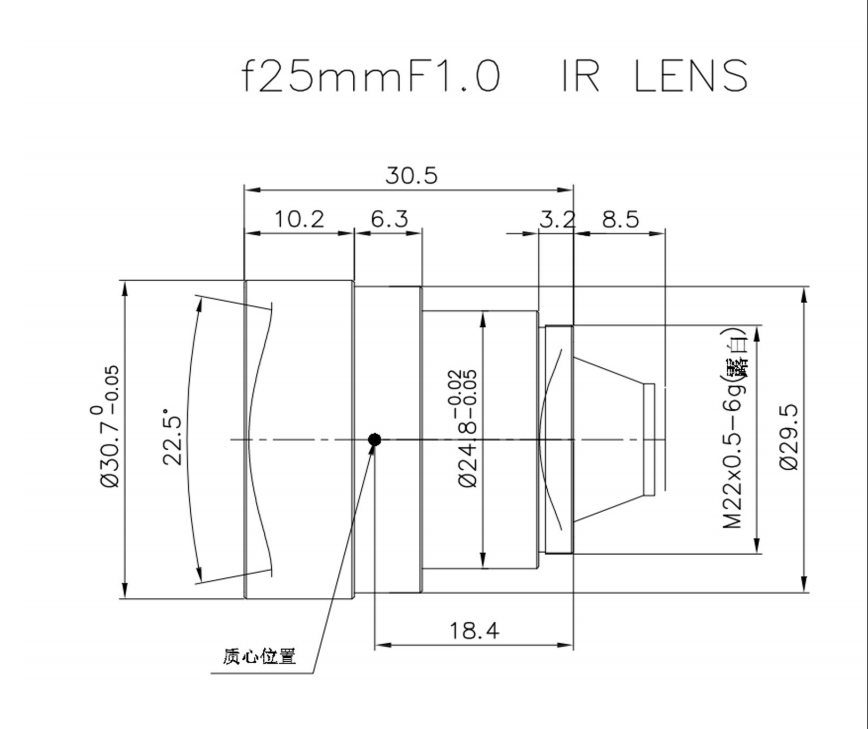

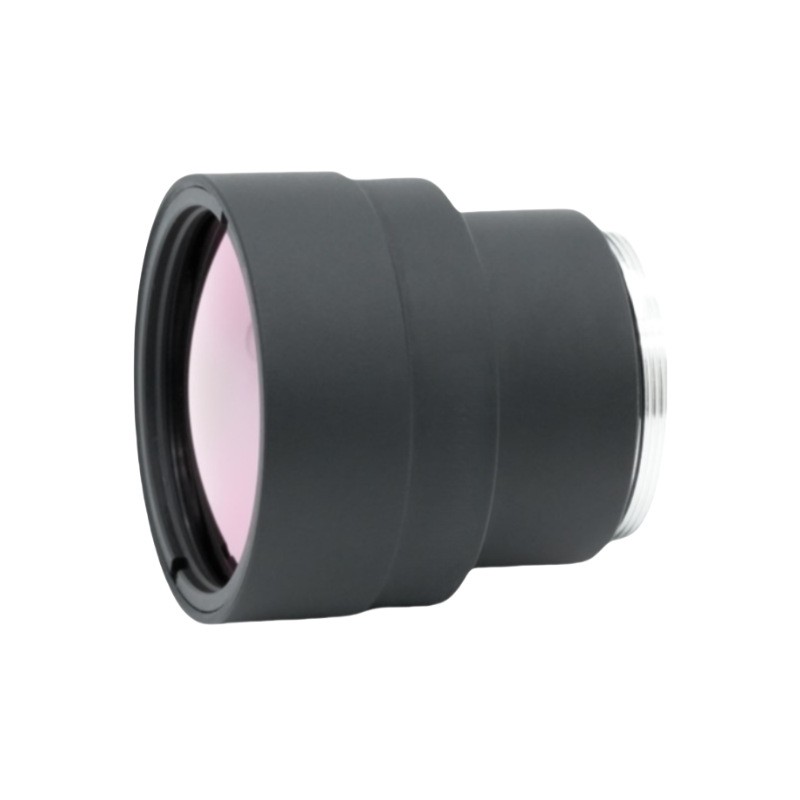

25mm focal length Thermal Imaging Lens

3. مجالات التطبيق

المراقبة الأمنية للمحيط الخارجي: هذاعدسة التصوير الحرارييدعم أعمال مراقبة موقع الدفاع الحدودي. ويمكنه أيضًا القيام بمهام المراقبة الحرارية المحيطة لمناطق المصانع ومناطق الحرم الجامعي. تكمل عدسة الأشعة تحت الحمراء مقاس 25 مم عمل كشف الدخيل ليلاً ونهارًا دون مصدر ضوء مرئي مساعد. يضمن الأداء الهيكلي بدرجة IP67 التشغيل المستقر في الهواء الطلق لفترة طويلة لعدسة الأشعة تحت الحمراء ذات الموجة الطويلة.

الصيانة التنبؤية الصناعية: يمكن تجميع عدسة الكاميرا الحرارية هذه على أجهزة كاميرا الفحص الحراري. يستخدم المشغلون الأداء البصري المطابق للعدسة مقاس 12 ميكرومتر لاكتشاف مخاطر فشل التسخين الزائد لمعدات الطاقة ومكونات المحامل الميكانيكية ومرافق الخزانات الكهربائية. تضمن قدرة مطابقة الكاشف 640 × 512 تفاصيل صورة غنية لتشخيص أخطاء المعدات.

مراقبة حركة المرور والنقل: يمكن تطبيق المنتج في أعمال استشعار حركة المرور بالأشعة تحت الحمراء على الطرق. إنه يكمل التقاط ميزة حرارة السيارة ووظيفة إطلاق إنذار درجة الحرارة غير الطبيعية. تناسب خاصية مجال الرؤية متوسطة المسافة لهذه العدسة مقاس 25 مم متطلبات المراقبة في الوقت الفعلي على جانب الطريق.

حمولات النظام غير المأهولة: خاصية الحجم الصغير لعدسة التصوير الحراري F1.0 تجعلها مناسبة لمعدات الروبوت الأرضية وتحميل المركبات الجوية الصغيرة بدون طيار. في الطقس الضبابي أو البيئة الليلية أو البيئة المليئة بالدخان، تدعم عدسة الأشعة تحت الحمراء تنفيذ مهام البحث والإنقاذ.

الوقاية من الحرائق والإنذار المبكر: تتولى عدسة الأشعة تحت الحمراء ذات الموجة الطويلة مهمة مراقبة حرائق الغابات. كما أنها تحقق وظيفة الإنذار المبكر لدرجة الحرارة الداخلية للمستودع. يساعد تكوين الطول البؤري 25 مم المستخدمين على التقاط معلومات مصدر الحرارة غير الطبيعية لمسافة متوسطة في الوقت المناسب.
