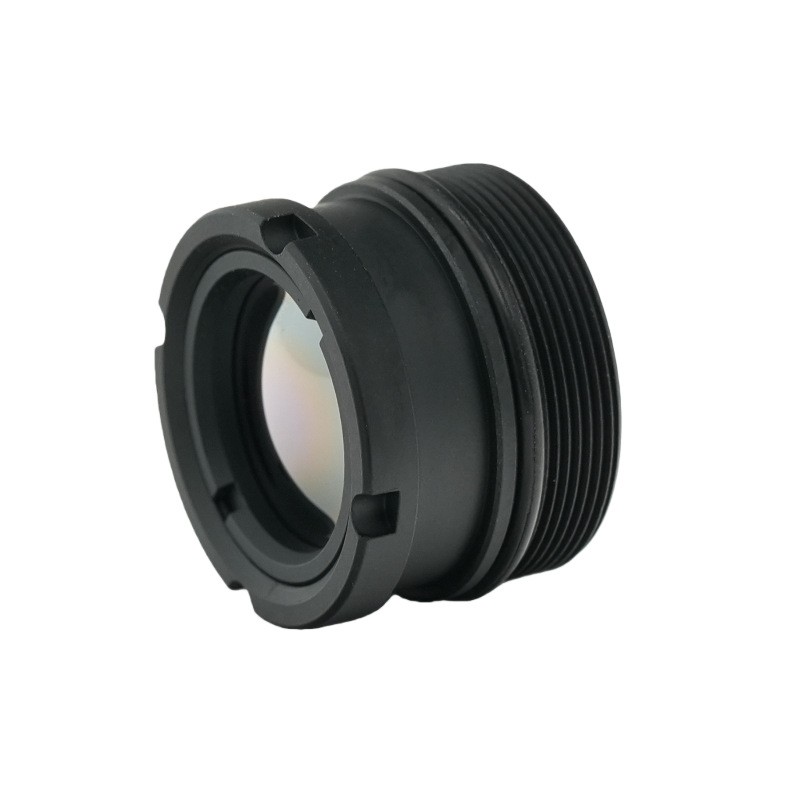

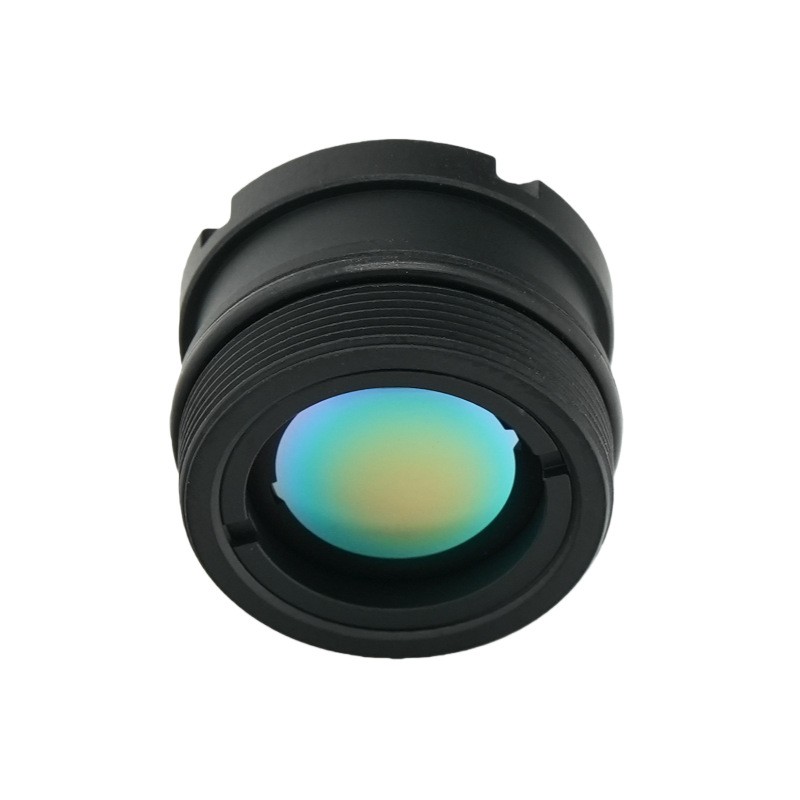

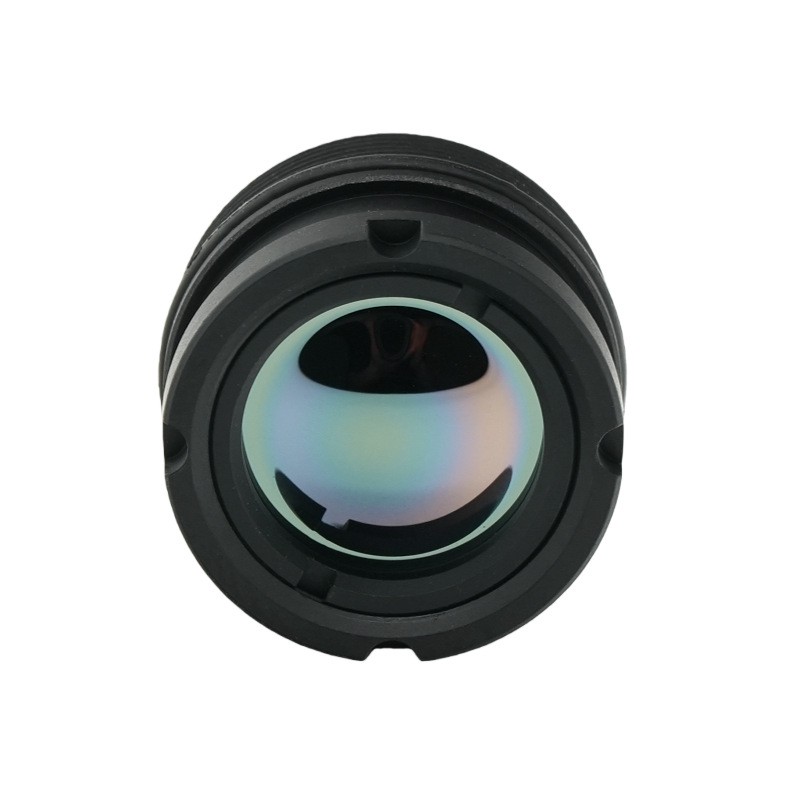

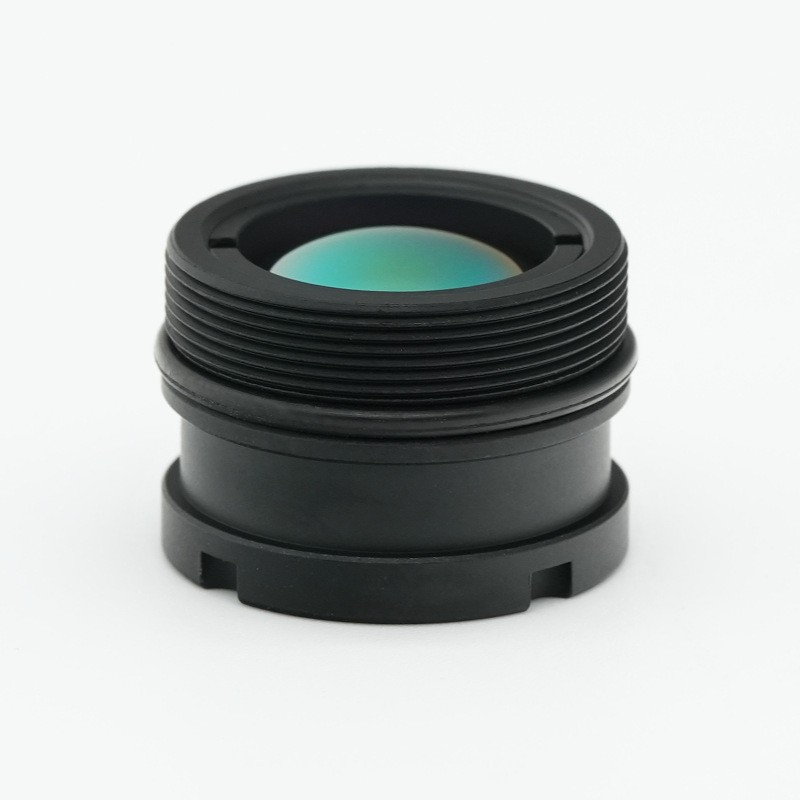

عدسة تصوير حراري M17 مقاس 9.1 ملم

موجز المنتج

توفر عدسة التصوير الحراري غير المبردة المتميزة هذه، التي تم تصنيعها بواسطة تقنية BOSHI البصرية، أداءً بصريًا موثوقًا به لأجهزة الكاميرا الحرارية المحمولة المدمجة. تتميز عدسة الأشعة تحت الحمراء ذات الطول البؤري 9.1 ملم هذه بفتحة F1.0 كبيرة جدًا وتتوافق مع كاشف 640×512 12 ميكرومتر بشكل مثالي. بفضل الطلاء عالي الدقة وحماية العنصر الأمامي IP67، فإنه يحافظ على إخراج ثابت عبر نطاق واسع من درجات الحرارة للنشر في الهواء الطلق في جميع الأحوال الجوية. إنه بمثابة قلب بصري مثالي للمراقبة الصناعية والفحص الأمني ​​وسيناريوهات التطبيقات الميدانية المتعددة، مما يوفر نفاذية عالية وإضاءة نسبية جيدة وتشويهًا يتم التحكم فيه جيدًا لدعم التقاط الصور الحرارية الواضحة.

وصف تفصيلي للمنتج

المعلمة

1. معلمات الأداء البصري. تعتمد عدسة الأشعة تحت الحمراء ذات الموجة الطويلة طولًا بؤريًا يبلغ 9.1 ملم وفتحة F1.0. يغطي الطول الموجي العامل نطاق الأشعة تحت الحمراء ذو ​​الموجة الطويلة 8-12 ميكرومتر. يصل مجال الرؤية القطري إلى 62.4 درجة، ويصل مجال الرؤية الأفقي إلى 48.1 درجة، ويصل مجال الرؤية الرأسي إلى 38.5 درجة. يدعم مجال الرؤية الواسع هذا مهام مراقبة مساحة كبيرة. يجمع تصميم الفتحة الكبيرة كمية كافية من الأشعة تحت الحمراء في ظل الظروف المحيطة المعقدة للتصوير الحراري الثابت.

2. معلمات مطابقة الكاشف. تم تطويره بواسطةبوشي للبصرياتالتكنولوجيا، تم تحسين عدسة التصوير الحراري غير المبردة هذه للكاشف 640 × 512 مع درجة بكسل تبلغ 12 ميكرومتر. يتناسب هيكلها البصري مع وحدات الاستشعار الحرارية المدمجة السائدة في السوق. تتماشى البصمة البصرية بدقة مع السطح المستهدف للكاشف، مما يتيح المجال كاملاً لدقة الكاشف وتجنب تظليل الصورة أو إهدار الدقة الناتج عن عدم التطابق.

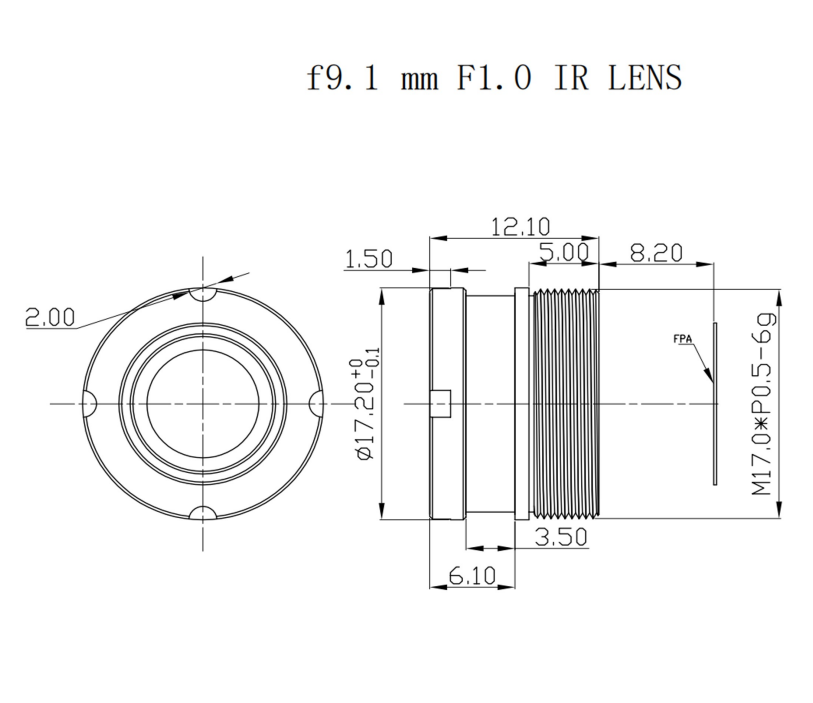

3. المعلمات الميكانيكية والبيئية. تستخدم العدسة حامل ملولب M17×0.5 لسهولة التجميع الميكانيكي. يغطي نطاق التركيز البؤري الخاص به 3 أمتار إلى ما لا نهاية، مما يلبي احتياجات الكشف لكل من الأهداف القريبة والبعيدة المدى. تتراوح درجة حرارة التشغيل من -40 درجة مئوية إلى +80 درجة مئوية للتعامل مع مختلف الظروف المناخية القاسية. يصل العنصر البصري الأمامي إلى درجة حماية الدخول IP67 لمنع تسرب الغبار والمياه.

4. مقاييس الجودة البصرية. النفاذية البصرية لهذه العدسة الحرارية لا تقل عن 90 بالمائة. تظل الإضاءة النسبية أعلى من 84 بالمائة وتظل قيمة التشوه أقل من سالب 10 بالمائة. تتم معالجة الأسطح البصرية المكشوفة بطبقة HD. نفاذية عالية تقلل من فقدان إشارة الأشعة تحت الحمراء. تضمن الإضاءة النسبية الجيدة سطوعًا موحدًا لصورة الإطار الكامل. يقلل التشويه الذي يتم التحكم فيه من تشوه الصورة الناتج عن مجال الرؤية ذو الزاوية الواسعة.

مزايا الأداء

1. ميزة فتحة عدسة F1.0 كبيرة جدًا. تلتقط الفتحة الكبيرة F1.0 لعدسة الأشعة تحت الحمراء ذات الموجة الطويلة المزيد من طاقة الأشعة تحت الحمراء. تحصل حساسية التصوير ومسافة الكشف الفعالة على تحسن ملحوظ في البيئات ذات درجات الحرارة المنخفضة والإشعاع المنخفض. تكمل تقنية BOSHI الضوئية المحاكاة البصرية المتكررة لهيكل الفتحة لموازنة سعة امتصاص الضوء والتحكم في الانحراف.

2. نفاذية عالية وميزة طلاء HD. يوفر الطلاء عالي الدقة على الأسطح المكشوفة نفاذية بصرية تزيد عن 90 بالمائة لعدسة التصوير الحراري غير المبردة هذه. يمنع الطلاء انعكاس السطح بشكل فعال، ويرفع تباين الصورة ويقلل من تداخل الصورة الشبحية. يتم فقدان قدر أقل من طاقة الأشعة تحت الحمراء أثناء الإرسال وتدخل إشارة الأشعة تحت الحمراء الأكثر صلاحية إلى كاشف 640×512 12μm.

3. ميزة إضاءة الحافة ممتازة. تحافظ الإضاءة النسبية الأعلى من 84 بالمائة على السطوع المتساوي عبر إطار الصورة بالكامل. تُظهر العديد من منتجات العدسات الحرارية واسعة الزاوية تأثيرًا واضحًا للزاوية المظلمة على حواف الإطار. تحل هذه العدسة هذا العيب من خلال تحسين التخطيط البصري وتضمن تفاصيل واضحة لمناطق المراقبة الهامشية.

4. IP67 ميزة هيكلية مقاومة للماء للواجهة الأمامية. يفي العنصر البصري الأمامي بمعايير الحماية IP67. لا يمكن أن يتسبب الغبار ورذاذ الماء في إتلاف الأجزاء البصرية الداخلية. يمكن للمستخدمين نشر هذه العدسة الحرارية للعمل في الهواء الطلق في جميع الأحوال الجوية دون وجود مبيتات حماية إضافية. تعمل هذه الميزة الهيكلية على تقليل تكلفة تكامل النظام لمعدات الكاميرا الحرارية الطرفية.

5. ميزة القدرة على التكيف مع درجات الحرارة الواسعة. تحافظ هذه العدسة الحرارية ذات الطول البؤري 9.1 ملم على أداء تصوير مستقر من -40 درجة مئوية إلى +80 درجة مئوية. إنها تعتمد آلية فعالة لقمع إزالة التركيز الحراري. يظل إلغاء التركيز البؤري الحراري عند مستوى منخفض في ظل التغيرات الحادة في درجات الحرارة المحيطة، لذلك لا تحتاج الأجهزة المجهزة بهذه العدسة إلى عملية إعادة التركيز اليدوية المتكررة.

6. ميزة واجهة التركيب M17×0.5 المدمجة. يحتل التركيب الملولب M17×0.5 مساحة تثبيت صغيرة. إنه يوفر راحة كبيرة لدمج الكاميرات الحرارية المصغرة ومعدات عدسات الحمولة الحرارية للطائرات بدون طيار والأجهزة الحرارية المحمولة. يمكن الاحتفاظ بحجم المنتج النهائي ووزنه بشكل جيد دون التضحية بالأداء البصري.

مجال التطبيق

1. سيناريوهات الأمن ومراقبة المحيط. هذا غير مبردعدسة التصوير الحرارييناسب الدفاع عن الحدود الخارجية ومراقبة محيط المصنع ومهام الإنذار المبكر للموقع غير المراقب. يكتشف أهداف الدخيل تحت الظلام الدامس. بالاعتماد على تجربة المشروع الغنية المتراكمة بواسطة تقنية BOSHI الضوئية، تعمل عدسة الأشعة تحت الحمراء ذات الموجة الطويلة هذه كمكون بصري أساسي للعديد من منتجات الكاميرات الحرارية للإنذار المبكر المحيطي.

2. سيناريوهات الصيانة التنبؤية الصناعية. تقوم الكاميرات الحرارية المجهزة بهذه العدسة الحرارية بإجراء الفحص الحراري للمعدات الكهربائية ومراقبة درجة حرارة خطوط الأنابيب وتشخيص أخطاء السخونة الزائدة الميكانيكية. يحدد المشغلون مخاطر المعدات الخفية مقدمًا من خلال بيانات توزيع درجة الحرارة الملتقطة لتحقيق الصيانة التنبؤية وتقليل خسائر إيقاف التشغيل غير المتوقعة.

3. سيناريوهات حمولة المركبات الجوية بدون طيار. تدعم هذه العدسة ذات الموجات الطويلة التي تعمل بالأشعة تحت الحمراء المسح الحراري الجوي والوقاية من حرائق الغابات ومهام البحث والإنقاذ. يتكيف حامل M17×0.5 المدمج مع مساحة التثبيت المحدودة لأجهزة عدسة الحمولة الصافية الحرارية للطائرات بدون طيار. تضمن حماية IP67 التشغيل المستقر في ظل الظروف الجوية الخارجية ويدعم مجال الرؤية الواسع المسح الأرضي واسع النطاق.

4. سيناريوهات جهاز التصوير الحراري المحمول. تنطبق هذه العدسة الحرارية على الكاميرات الحرارية المحمولة لمكافحة الحرائق، ومعدات الإنقاذ في حالات الطوارئ، وأدوات الكشف عن فقدان الطاقة في المباني. تضع المنتجات المحمولة متطلبات صارمة على حجم المكونات ووزنها. تتوافق عدسة التصوير الحراري المدمجة غير المبردة هذه مع تصميم المنتج المحمول باليد وتوفر مخرجات تصوير حراري موثوقة للمشغلين الميدانيين.

5. سيناريوهات الرؤية الحرارية المثبتة على السيارة. تدعم عدسة الأشعة تحت الحمراء ذات الموجة الطويلة هذه الرؤية الليلية للسيارات والتصوير المساعد للقيادة على الطرق الوعرة. فهو يوفر نتائج تصوير صالحة في ظل ظروف القيادة المظلمة بالكامل ويساعد السائقين على التعرف على عوائق الطريق والمخاطر المحتملة. تتعامل درجة IP67 مع الظروف الجوية المعقدة أثناء تشغيل السيارة.

6. مراقبة الحياة البرية وسيناريوهات الرصد البيئي. تدعم عدسة التصوير الحراري هذه مراقبة أعداد الحيوانات والإنذار المبكر بحرائق الغابات والأبحاث البيئية الخارجية. فهو يلتقط إشارة الإشعاع الحراري لأهداف الحياة البرية دون مصدر ضوء إضافي. تدعم حماية IP67 والقدرة على التكيف مع درجات الحرارة الواسعة التشغيل المستقر في البيئات البرية المفتوحة.
