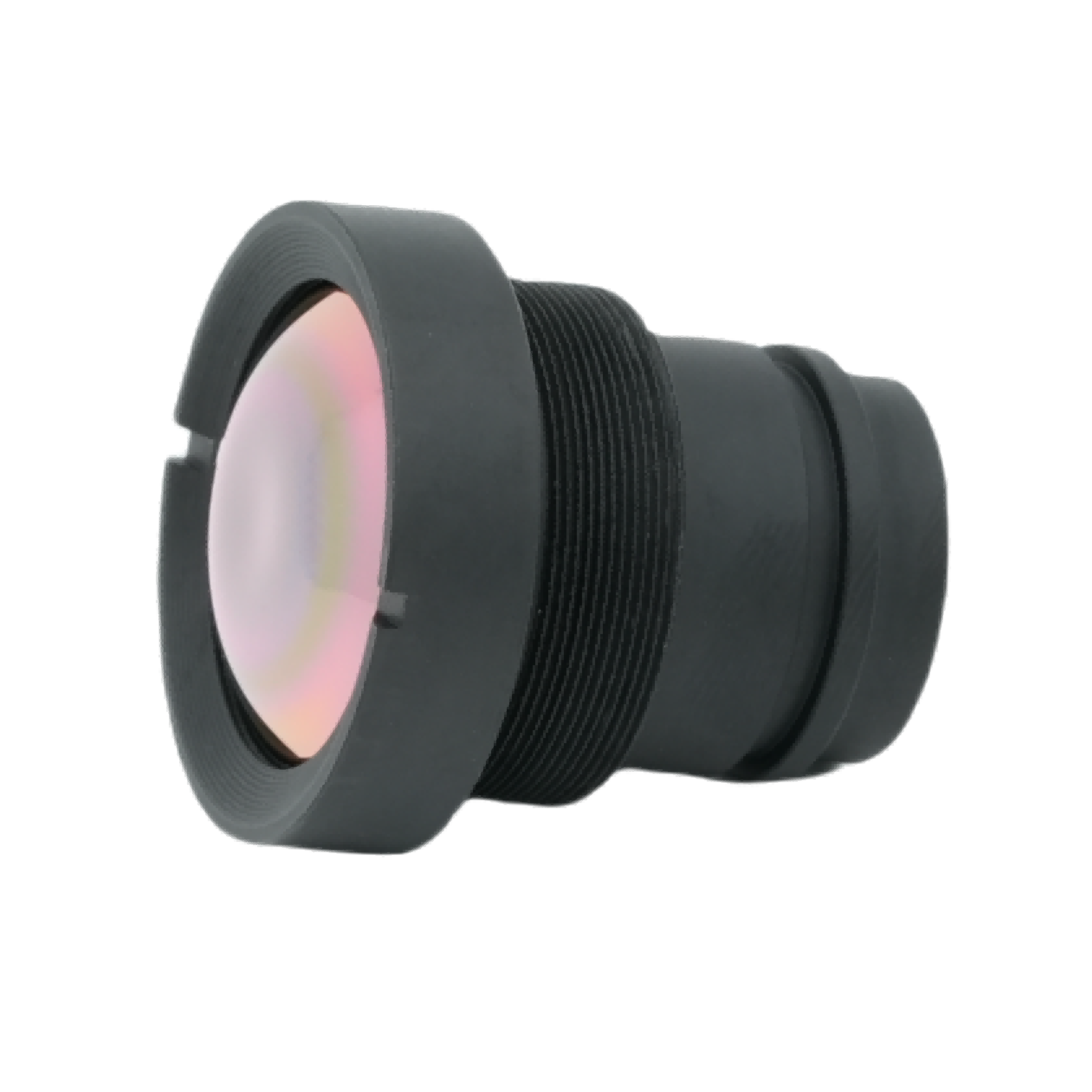

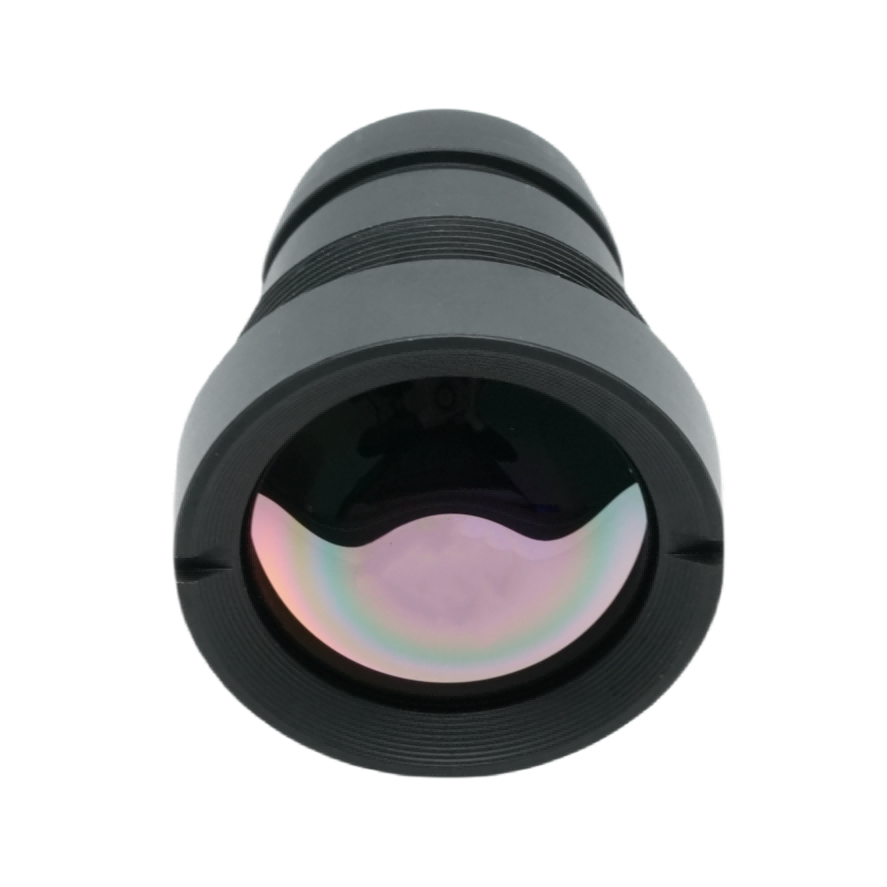

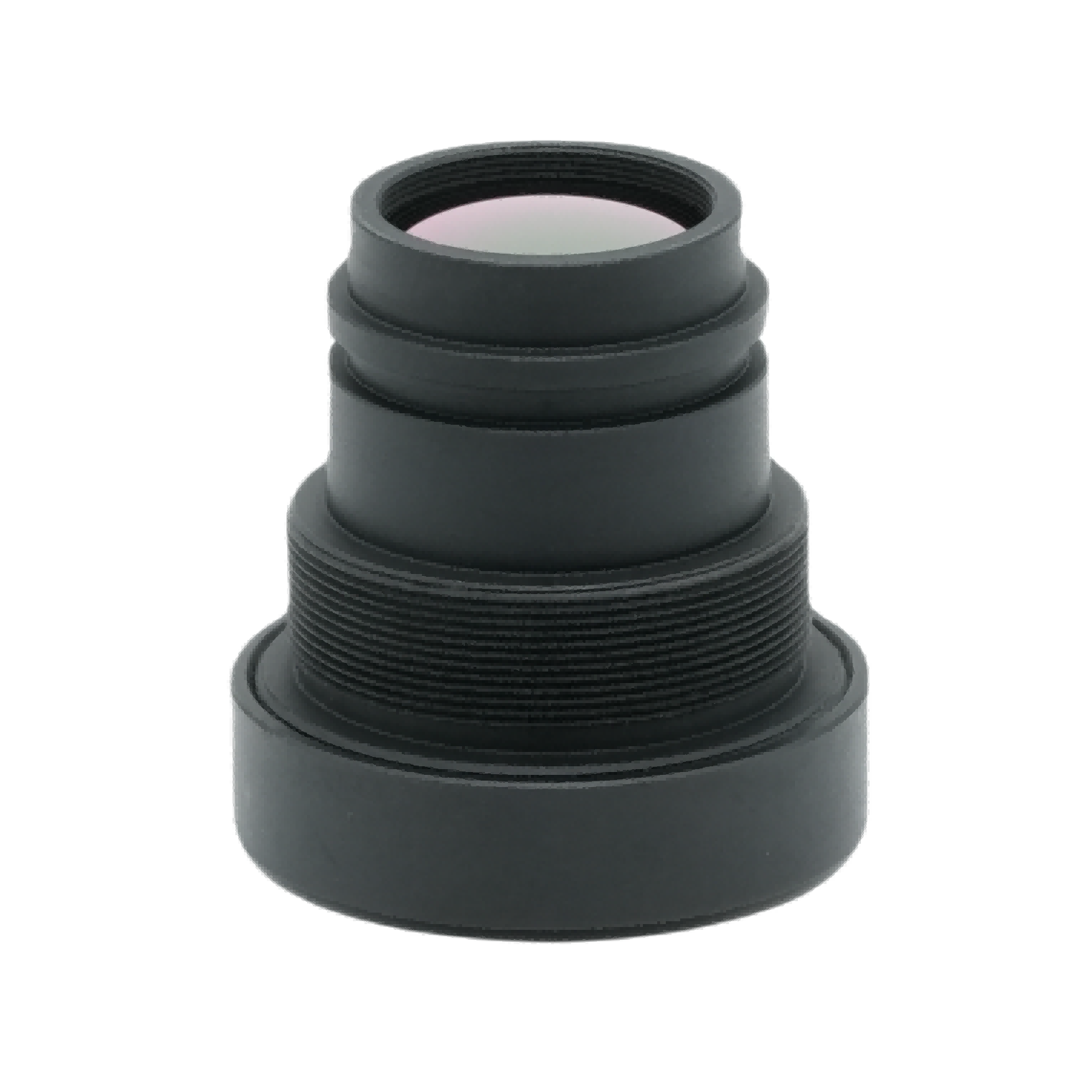

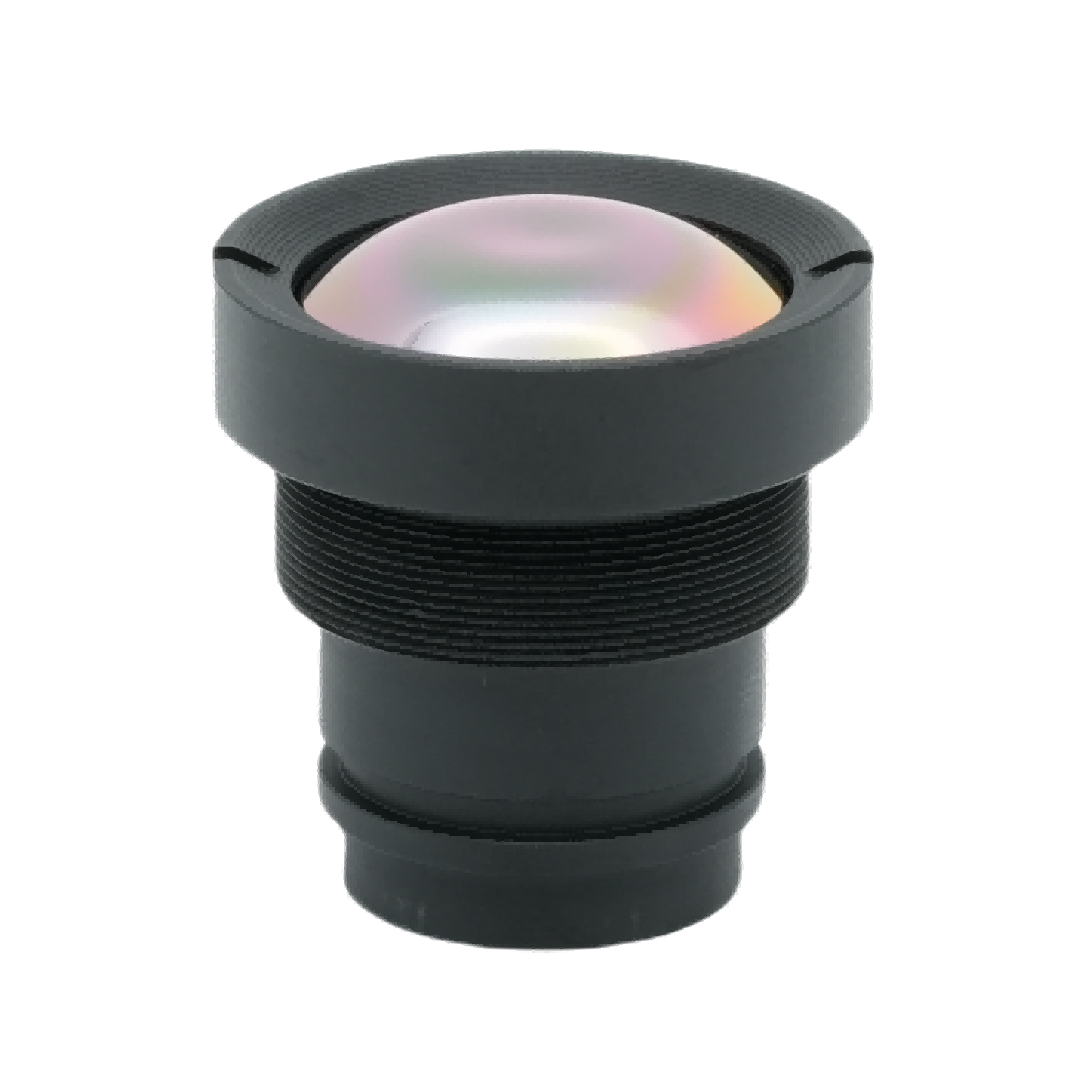

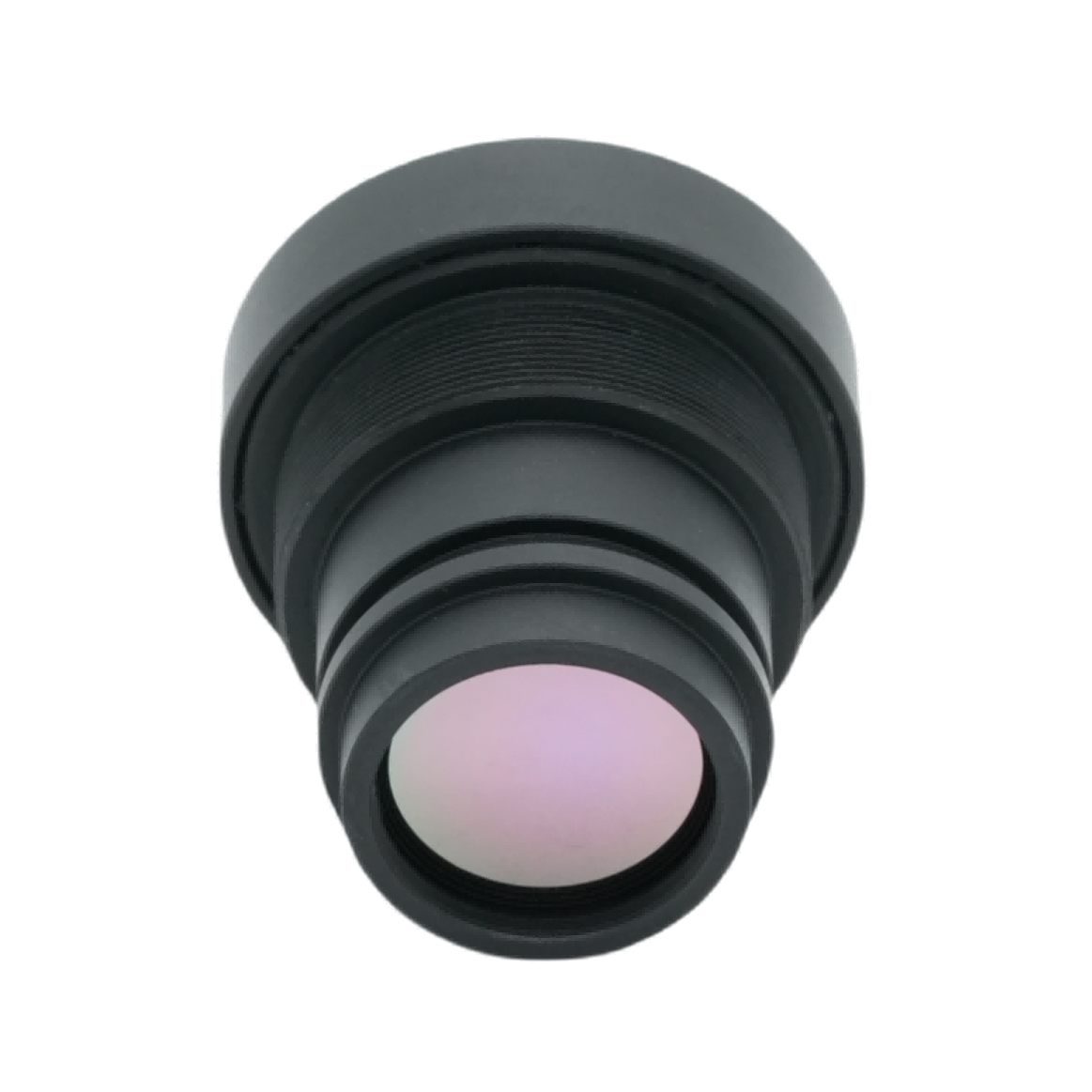

عدسة تصوير حراري M22 مقاس 4.1 ملم

تم تصنيعها وتوريدها بواسطة تقنية BOSHI الضوئية، عدسة التصوير الحراري M22 مقاس 4.1 مم F1.0 مقاس 4.1 مم هي هدف الأشعة تحت الحمراء ذو الزاوية الواسعة للغاية المُحسّن بدقة 640 × 512، ومصفوفات المستوى البؤري للأشعة تحت الحمراء غير المبردة مقاس 12 ميكرومتر. تعتمد عدسة الأشعة تحت الحمراء الحرارية هذه طبقة AR المكشوفة المتقدمة المضادة للانعكاس لتحقيق نفاذية الأشعة تحت الحمراء فوق 88 بالمائة. باعتبارها عدسة بصرية احترافية تعمل بالأشعة تحت الحمراء تم تطويرها بواسطة BOSHI Optical Technology، تتميز الوحدة بحماية العدسة الأمامية IP67، وبنية خفيفة الوزن تبلغ حوالي 25 جرامًا وثبات بصري يمكن الاعتماد عليه في درجة حرارة واسعة.

إرسال استفسار

وصف المنتج

موجز المنتج

تصنيعها وتوريدها منبوشي للبصرياتالتكنولوجيا، هذا البعد البؤري F1.0 مقاس 4.1 ملمعدسة التصوير الحراريهو هدف للأشعة تحت الحمراء ذو زاوية واسعة للغاية تم تحسينه بدقة 640 × 512 ومصفوفات المستوى البؤري للأشعة تحت الحمراء غير المبردة مقاس 12 ميكرومتر. تعتمد عدسة الأشعة تحت الحمراء الحرارية هذه طبقة AR المكشوفة المتقدمة المضادة للانعكاس لتحقيق نفاذية الأشعة تحت الحمراء فوق 88 بالمائة. باعتبارها عدسة بصرية احترافية تعمل بالأشعة تحت الحمراء تم تطويرها بواسطة BOSHI Optical Technology، تتميز الوحدة بحماية العدسة الأمامية IP67، وبنية خفيفة الوزن تبلغ حوالي 25 جرامًا وثبات بصري يمكن الاعتماد عليه في درجة حرارة واسعة. يمكنها تحقيق التكامل السلس مع أنظمة الكاميرات الحرارية المدمجة غير المبردة. يوفر تصميم مجال الرؤية الواسع الخاص به تغطية شاملة للمشهد للتكيف مع سيناريوهات نشر التصوير الحراري المتنوعة، ويوازن بين متطلبات الوزن الخفيف ومخرجات التصوير العملية للأجهزة الحرارية صغيرة الحجم.

وصف تفصيلي للمنتج

المعلمة

1. المواصفات البصرية

تحمل هذه العدسة الضوئية التي تعمل بالأشعة تحت الحمراء طولًا بؤريًا يبلغ 4.1 ملم إلى جانب فتحة عدسة كبيرة جدًا F1.0. تعمل الفتحة الكبيرة جدًا على تحسين قدرة امتصاص ضوء الأشعة تحت الحمراء بشكل كبير. يشكل هذا الأداء البصري الضمان الأساسي لإخراج صورة واضحة لعدسة الأشعة تحت الحمراء الحرارية هذه في ظل ظروف التشغيل ذات درجات الحرارة المنخفضة والإشعاع المنخفض.

2. مطابقة الكاشف

تصمم تقنية BOSHI الضوئية هذه العدسة لتقترن بدقة 640 × 512 وكاشفات الأشعة تحت الحمراء بحجم 12 ميكرومتر بكسل. إنه يحافظ على التوافق العالي مع تنسيقات أجهزة الاستشعار الحرارية غير المبردة السائدة. تعمل خاصية الأجهزة المتطابقة جيدًا على التخلص من انحراف التصوير الناتج عن ظروف عدم التطابق بين العدسة وشريحة المستشعر.

3. مجال الرؤية

تدعم العدسة مجال رؤية واسع 130 درجة قطريًا، و102 درجة أفقيًا، و83 درجة عموديًا. تحصل المعدات على تغطية واسعة النطاق للمشهد دون الحاجة إلى مجموعات مسح ميكانيكية إضافية. تعمل هذه الخاصية على تبسيط التصميم العام للهيكل الميكانيكي لمعدات التصوير الحراري.

4. التركيز على الأداء

يمتد نطاق التركيز المستمر من 0.5 متر إلى ما لا نهاية. يوازن أداء التركيز بين عملية التفتيش من مسافة قريبة ومهام المراقبة من مسافة بعيدة. إنها توسع حدود المسافة القابلة للاستخدام لهذه العدسة ذات الطول البؤري 4.1 مم للنشر الفعلي في الموقع.

5. المؤشر البيئي والميكانيكي

نطاق درجة حرارة التشغيل يغطي 40 درجة مئوية تحت الصفر إلى 80 درجة مئوية تحت الصفر. يصل سطح العدسة الأمامية إلى معيار IP67 المقاوم للماء والغبار. إنها تستخدم واجهة التركيب القياسية M22×0.5 لتبسيط أعمال التجميع. يبلغ الوزن الصافي حوالي 25 جرامًا، مما يخلق فرضية مناسبة لتطوير منتجات المعدات خفيفة الوزن.

6. مؤشرات جودة التصوير

ومع تجهيز طبقة AR المضادة للانعكاس، تتجاوز النفاذية البصرية 88 بالمائة. تظل الإضاءة النسبية أعلى من 80 بالمائة. تظل قيمة التشويه أقل من 45 بالمائة. تحقق هذه المجموعة من المؤشرات توازنًا جيدًا بين سمة التصوير ذات الزاوية الواسعة وأداء جودة الصورة في العالم الحقيقي للعدسة الضوئية بالأشعة تحت الحمراء.

مواصفة	قيمة
البعد البؤري	4.1 ملم
و/#	F1.0
كاشف متوافق	640×512، 12 ميكرومتر
طلاء البصريات المكشوفة	AR
مجال الرؤية	130 درجة (عمق) × 102 درجة (ارتفاع) × 83 درجة (فولت)
نطاق التركيز	0.5 م ~ ∞
درجة حرارة التشغيل	-40 درجة مئوية ~ +80 درجة مئوية
الإضاءة النسبية	> 80%
تشويه	< 45%
النفاذية	> 88%
جبل	م22 × 0.5
تصنيف حماية دخول العنصر الأمامي	IP67
وزن	≈ 25 جرام

مزايا الأداء

1. حساسية حرارية ممتازة للضوء المنخفض

تعمل الفتحة القصوى F1.0 على رفع كفاءة جمع الطاقة الإشعاعية. عند العمل في بيئة خافتة ومنخفضة الإشعاع، يمكن لعدسة الأشعة تحت الحمراء الحرارية هذه تعزيز تباين الصورة الحرارية بشكل ملحوظ. فهو يقلل من احتمالية عدم وضوح الصورة عندما تصبح إشارة الأشعة تحت الحمراء المستهدفة ضعيفة، ويوفر أساسًا ثابتًا للصورة لمراقبة المشهد منخفض الإشعاع.

2. تغطية واسعة للغاية للمشهد

يسمح مجال الرؤية العريض بقطر 130 درجة لوحدة أجهزة واحدة بمراقبة النطاق المكاني الموسع. ويمكن لمنفذي المشروع خفض العدد الإجمالي للكاميرات الحرارية اللازمة لمراقبة المنطقة بالكامل وفقًا لذلك. يؤدي هذا التغيير إلى تخفيض مباشر للنفقات الإجمالية لبناء النظام. تعمل تقنية BOSHI الضوئية على تحسين المسار البصري لضمان جودة صورة قابلة للاستخدام في ظل ظروف زاوية المشاهدة الكبيرة هذه.

3. توحيد التصوير الموثوق

تعمل الإضاءة النسبية التي تزيد عن 80 بالمائة على تقييد مشكلة التظليل بشكل فعال. يحافظ إطار الصورة على سطوع ثابت في جميع المناطق. تعمل النفاذية بنسبة تزيد عن 88 بالمائة على تقليل فقدان طاقة الأشعة تحت الحمراء داخل مسار النقل البصري. تطبق تقنية BOSHI الضوئية معايرة متكررة لهذه العدسة الضوئية التي تعمل بالأشعة تحت الحمراء. ويضمن عمل المعايرة إخراج صورة ثابتًا أثناء حالة التشغيل المستمر لفترة طويلة.

4. القدرة على التكيف البيئي القوي

تتيح حماية العدسة الأمامية IP67 بالإضافة إلى نطاق العمل الواسع لدرجة الحرارة التشغيل المستقر وسط المطر والغبار والبيئات شديدة البرودة والحرارة العالية. لا تتطلب عدسة الأشعة تحت الحمراء الحرارية أعمال صيانة يدوية متكررة. يناسب التركيب الخارجي وسيناريوهات النشر الميدانية القاسية.

5. هيكل مدمج للتكامل المريح

جسم خفيف الوزن يبلغ 25 جرامًا وتركيب M22×0.5 قياسي يقلل من صعوبة التصميم الميكانيكي لأجهزة التصوير الحراري المصغرة. يمكن لمطوري المنتجات تقليل عبء عمل التعديل الهيكلي أثناء إجراء تكامل المنتج. إنه يختصر دورة البحث والتطوير للأجهزة الحرارية الطرفية.

6. قدرة تعديل التركيز متعددة الاستخدامات

تدعم مسافة التركيز الدنيا التي تبلغ 0.5 متر اكتشاف الهدف من مسافة قريبة. بالمقارنة مع حلول العدسات ذات التركيز الثابت للمسافات الطويلة، فإن هذا المنتج ذو الطول البؤري 4.1 ملم يوسع تغطية التطبيق. وهو يلبي متطلبات مراقبة المسافات المختلطة من مشاريع عملية متعددة.

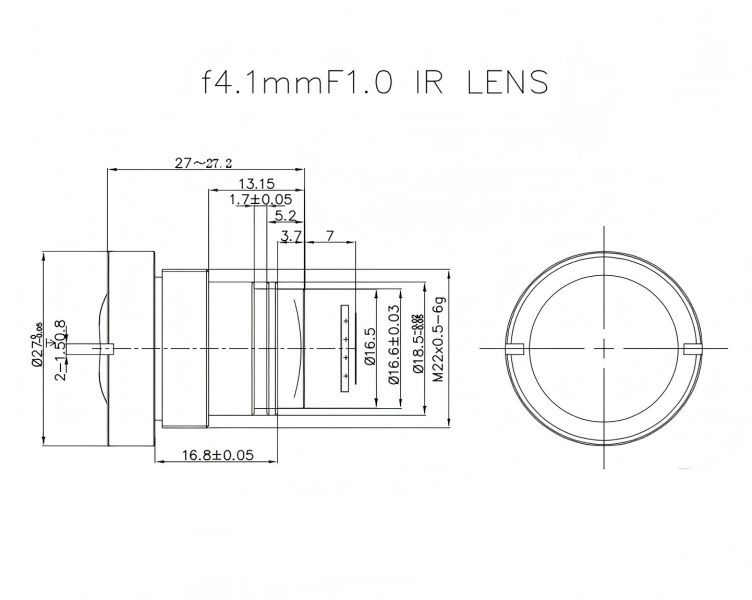

M22 4.1mm Thermal Imaging Lens

مجالات التطبيق

1. مراقبة أمن المحيط

توفر هذه العدسة الضوئية بالأشعة تحت الحمراء ذات مجال الرؤية الواسع قدرة مراقبة حرارية واسعة الزاوية لمباني المصانع ومناطق المتنزهات والمناطق الحدودية والمجمعات السكنية. فهو يكمل مهام كشف التسلل على مدار الساعة دون إدخال الضوء المرئي. تعتبر مراقبة أمن المحيط بمثابة اتجاه تطبيق أساسي لسلسلة المنتجات من BOSHI Optical Technology.

2. الفحص الحراري الصناعي

تدعم عدسة الأشعة تحت الحمراء الحرارية فحص درجة حرارة الجهاز، وتشخيص أخطاء الخزانة الكهربائية، وفحص التسرب الحراري لخطوط الأنابيب، وعمل دورية سلامة المصنع. يمكن للموظفين في الموقع اكتشاف مصادر الحرارة غير الطبيعية في الوقت المناسب وذلك لمنع حوادث السلامة الصناعية المحتملة. تضمن ميزة مطابقة الدقة 640 × 512 التقاط التفاصيل الحرارية الدقيقة في مهام التفتيش الصناعي.

3. النقل الذكي ورؤية المركبات

يمكن للمستخدمين نشر العدسة للرؤية الليلية الحرارية للسيارات وأعمال مراقبة حركة المرور على الطرق. في ظل الظروف الضبابية والليلية وظروف الرؤية المنخفضة، يساعد أداء مطابقة البكسل الذي يبلغ 12 ميكرومترًا في مساعدة المشاة وكذلك تحديد العوائق. يعمل على تحسين مستوى ضمان السلامة للأنظمة الذكية المتعلقة بحركة المرور.

4. حمولة الأنظمة غير المأهولة

الاستفادة من خاصية خفيفة الوزن تبلغ 25 جرامًا، تعمل هذه العدسة الضوئية التي تعمل بالأشعة تحت الحمراء كحمولة حرارية خفيفة الوزن للمركبات الجوية بدون طيار والروبوتات والمركبات الأرضية بدون طيار. وهي تنفذ أنشطة البحث والإنقاذ ومراقبة مخاطر حرائق الغابات ومهام الدوريات الأرضية. يوفر التركيب M22×0.5 ميزة التثبيت السريع لتجميع الحمولة الصافية للمنصة بدون طيار.

5. السلامة العامة والإنقاذ في حالات الطوارئ

بالنسبة لتحديد المواقع الحرارية لمكافحة الحرائق ومهام البحث والإنقاذ، تعمل العدسة بشكل جيد داخل المناطق المحيطة المظلمة أو الدخانية أو المحجوبة بصريًا. يمكن للإشارات الحرارية أن تخترق اضطراب الدخان الجزئي وتغلق موقع الهدف. يساعد مجال الرؤية الواسع المستجيبين على إنهاء المسح السريع للموقع في منطقة كبيرة أثناء عمليات الطوارئ.

6. المراقبة الزراعية والبيئية

يستفيد المشغلون من عدسة الأشعة تحت الحمراء الحرارية هذه لإجراء تحليل درجة حرارة الغطاء النباتي ومراقبة الكائنات البرية وأعمال تتبع توزيع الحرارة البيئية. فهو يقدم دعمًا صالحًا للبيانات للدراسة الزراعية وأبحاث البيئة البيئية. درجة IP67 تجعل العدسة مناسبة لمهام المراقبة الميدانية الخارجية طويلة المدى.
