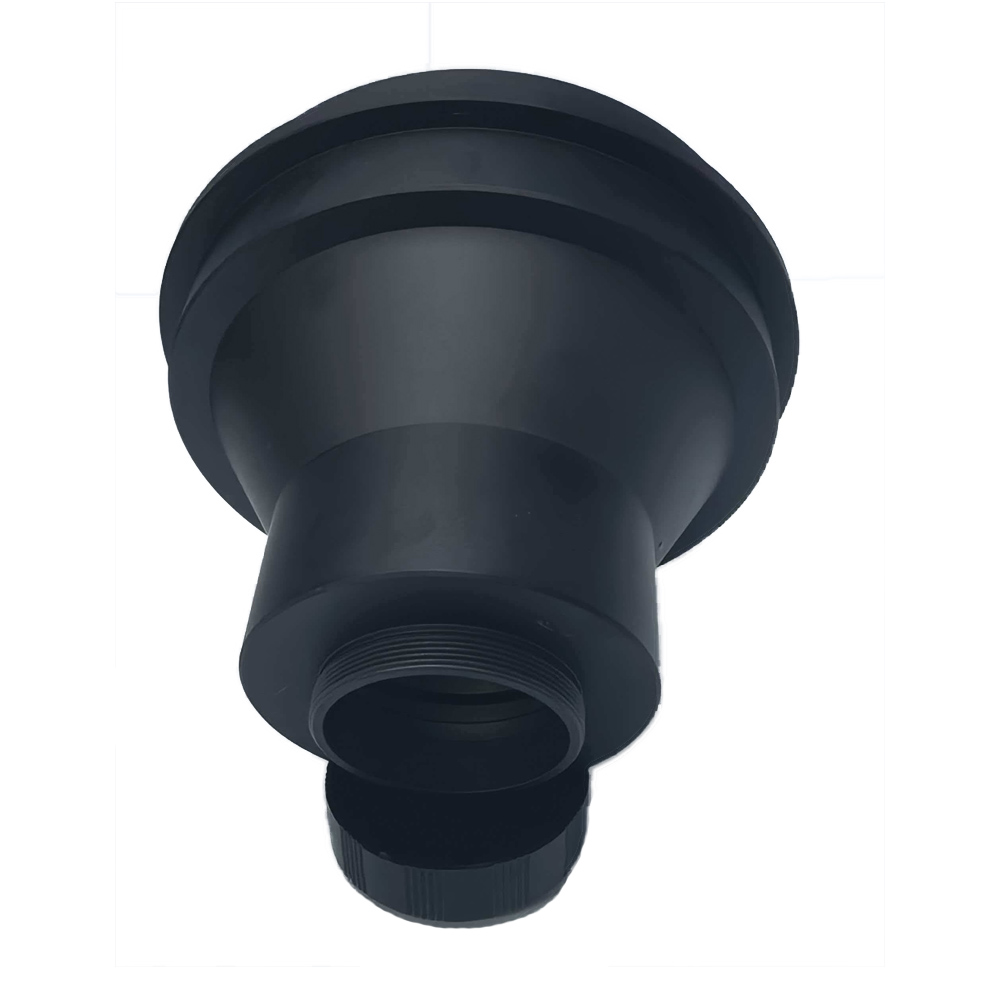

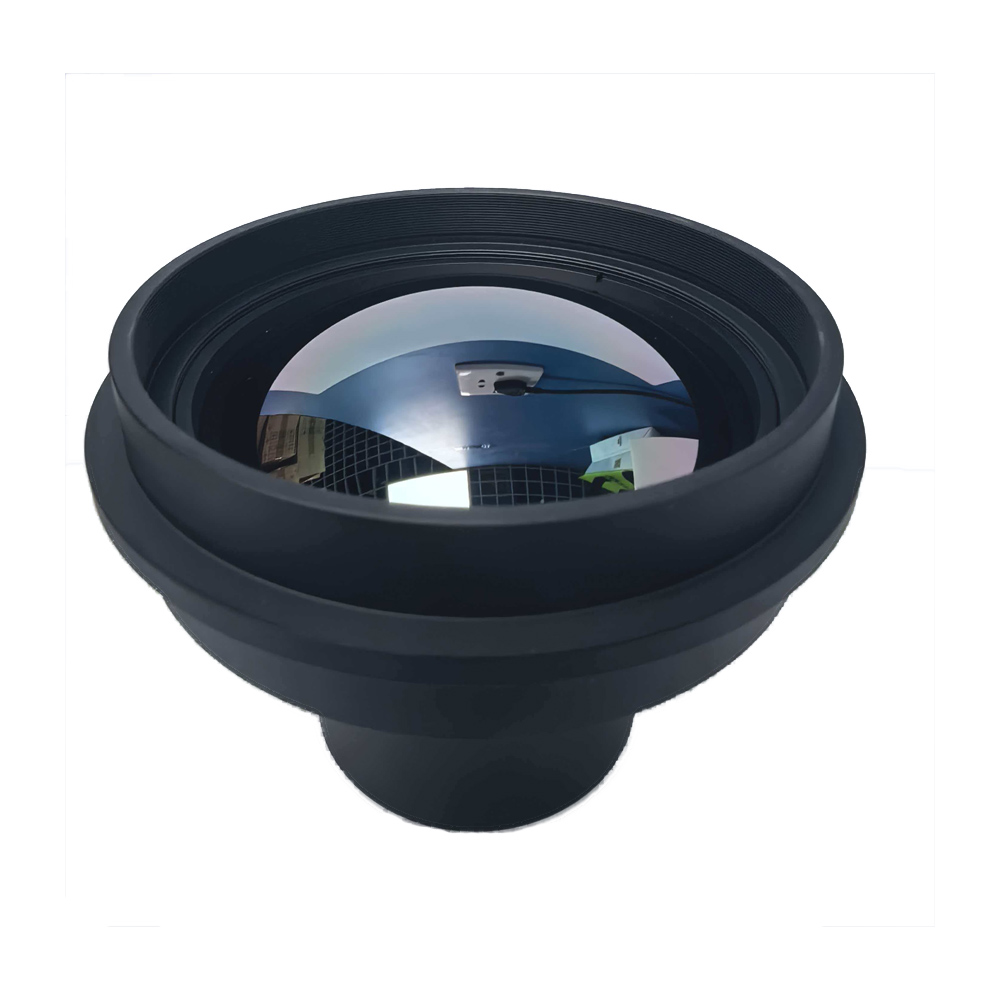

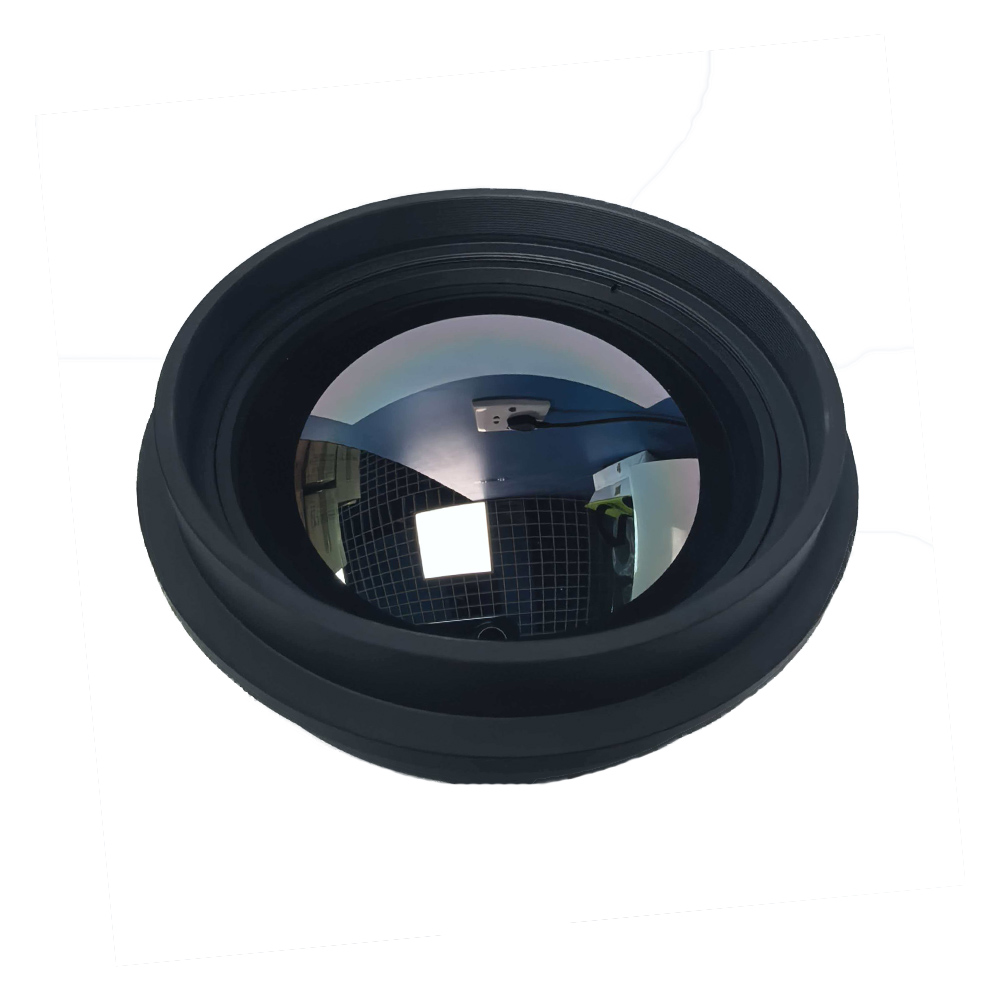

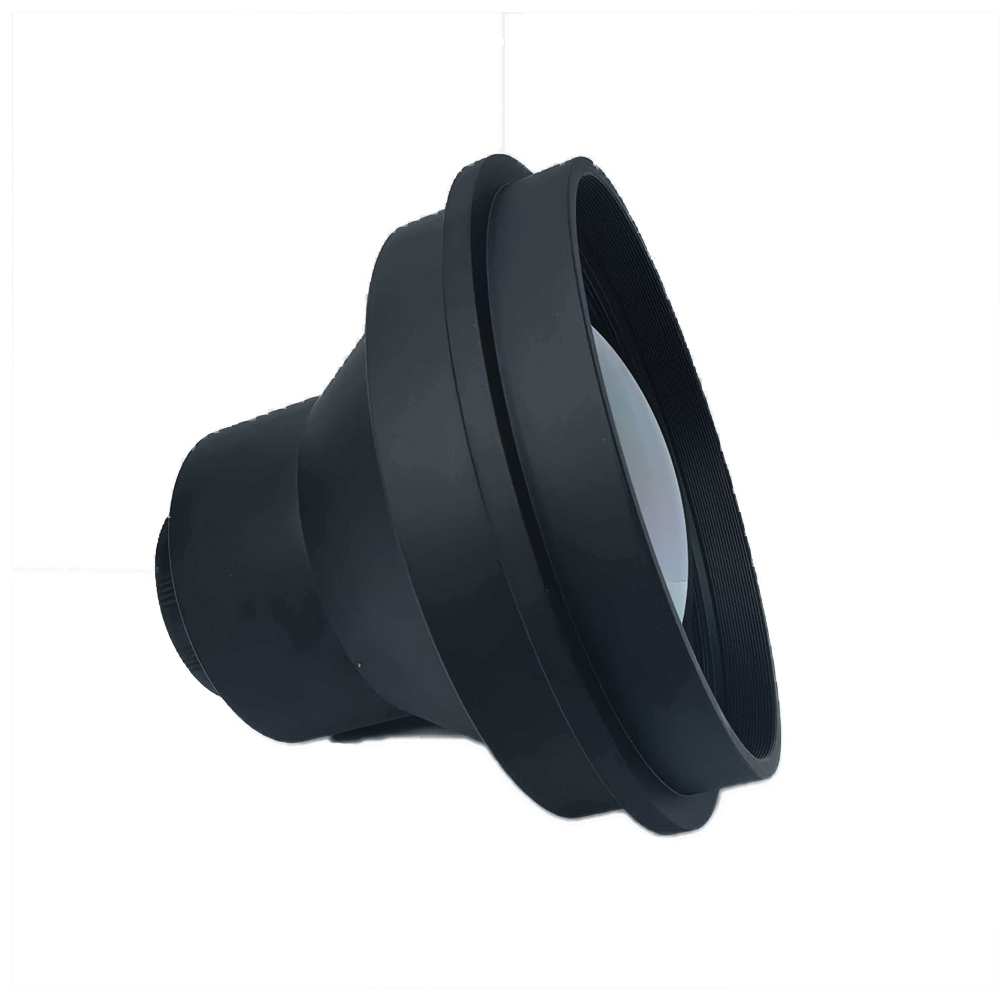

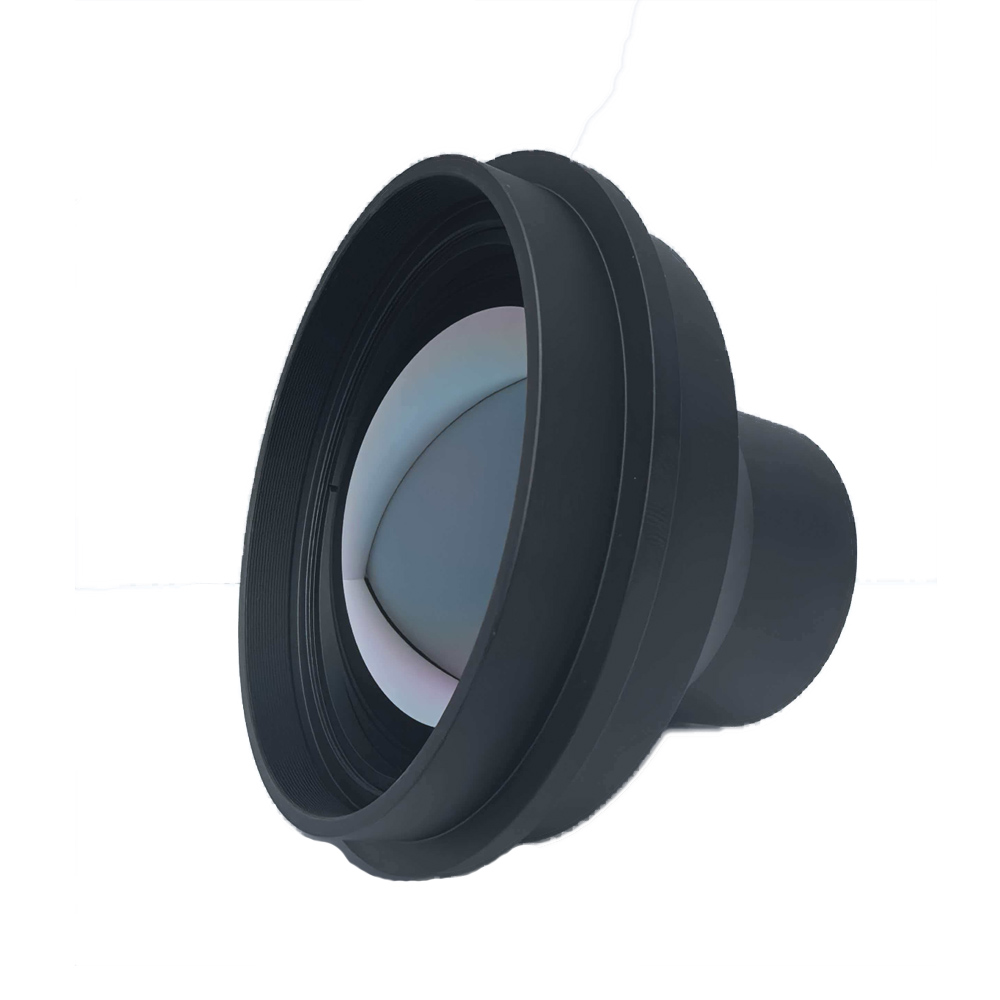

عدسة تصوير حراري بطول بؤري 75 ملم

وصف موجز للمنتج

هذا الأداء العاليعدسة تصوير حراري 75 ملمتم تطويره وتصنيعه بشكل مستقل بواسطةبوشي للبصرياتتكنولوجيا. تم تحسين عدسة التصوير الحراري هذه للاقتران مع كاشفات الأشعة تحت الحمراء الحرارية 640 × 512 مقاس 17 ميكرومتر لتحقيق إخراج تصوير الأشعة تحت الحمراء طويل الموجة عالي الوضوح. وهي تعتمد تصميم فتحة كبيرة F1.0. توفر عدسة الحرارية البصرية هذه تأثيرًا حراريًا بصريًا ثابتًا بدون مجموعات تركيز كهربائية إضافية وتحافظ على جودة تصوير متسقة عبر درجة حرارة العمل القصوى التي تتراوح من 40 درجة تحت الصفر إلى 80 درجة مئوية. تحقق العدسة، المزودة بطبقة بصرية مكشوفة عالية الوضوح، نفاذية عالية تصل إلى 88 بالمائة وإضاءة نسبية تزيد عن 96 بالمائة لتحقيق توزيع متساوي للسطوع لمجال الرؤية الكامل. ويتم التحكم في قيمة التشوه بنسبة 0.85 بالمائة لتقليل الانحراف الهندسي للصور الملتقطة. إنه يطبق معيار التركيب M34 لدعم أعمال التجميع السريعة والمستقرة. يوفر تصنيف IP67 للعنصر الأمامي أداءً متميزًا في مقاومة الغبار والرطوبة. مع الوزن الصافي حوالي 475 جرامًا، تدعم عدسة الأشعة تحت الحمراء المدمجة هذه التكامل السلس لأجهزة المراقبة المتعددة بالأشعة تحت الحمراء. إن التحكم الصارم في جودة الإنتاج الذي تنفذه BOSHI Optical Technology يجعل هدف الأشعة تحت الحمراء ذو ​​الموجة الطويلة هذا مكونًا أساسيًا بصريًا موثوقًا به لأعمال المراقبة والمراقبة الحرارية الخارجية.

وصف المنتج التفصيلي

تحليل المعلمة

1. البعد البؤري والفتحة. تتميز عدسة التصوير الحراري هذه بطول بؤري يبلغ 75 ملم مع فتحة كبيرة F1.0. الفتحة الأكبر تجمع المزيد من طاقة الأشعة تحت الحمراء. يمكنه رفع نسبة الإشارة إلى الضوضاء بشكل فعال لالتقاط صور الأشعة تحت الحمراء في ظروف العمل منخفضة الإضاءة.

2. توافق الكاشف. تحقق عدسة الكاشف 17μm هذه تأثيرًا مطابقًا مثاليًا مع كاشف الأشعة تحت الحمراء الحراري غير المبرد 640×512. فهو يوفر مجال رؤية أفقيًا يبلغ 8.3 درجة و6.6 درجة رأسيًا لتلبية متطلبات المراقبة لسيناريوهات المسافات المتوسطة والطويلة.

3. الهيكل البصري. تعتمد عدسة IR نظام تصميم عدسة الحرارية البصرية. فهو يعوض ظاهرة إزالة التركيز الحراري الناتجة عن التباين الواسع في درجات الحرارة ويزيل الحاجة إلى هيكل التركيز الذي يحركه المحرك.

4. الطلاء البصري والمؤشر البصري. يوفر طلاء البصريات المكشوفة عالي الدقة نفاذية بنسبة 88 بالمائة. وتضمن قيمة الإضاءة النسبية الأعلى من 96 بالمائة سطوعًا متجانسًا عبر منطقة التصوير بأكملها. يظل مؤشر التشويه عند 0.85 بالمائة لاستعادة ميزات المشهد الحقيقي لمخرجات التصوير.

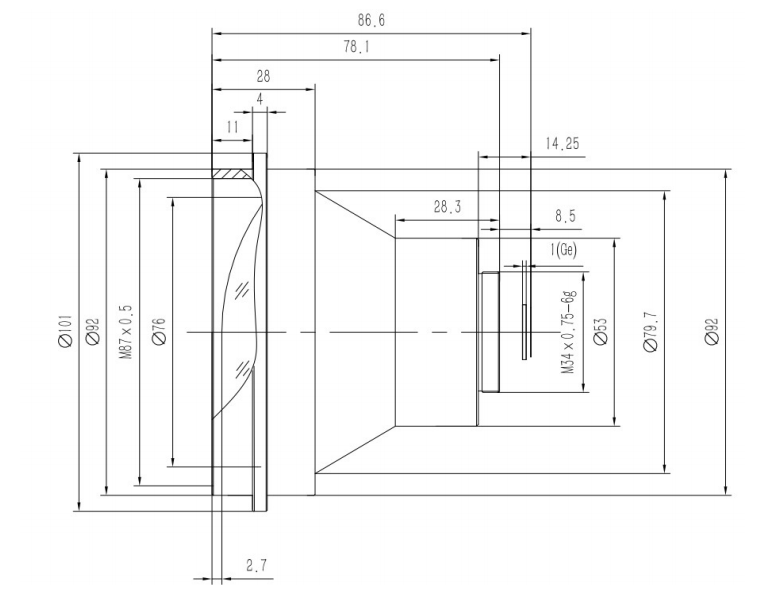

5. المواصفات الميكانيكية والبيئية. إنه يتبع مواصفات التركيب M34 لعملية التثبيت المريحة. يصل العنصر الأمامي إلى مستوى حماية الدخول IP67. يغطي نطاق درجة حرارة العمل من 40 درجة مئوية تحت الصفر إلى 80 درجة مئوية تحت الصفر. يبلغ الوزن الصافي حوالي 475 جرامًا لتسهيل تكامل النظام خفيف الوزن.

مزايا الأداء

1. قدرة التصوير الحراري المستقرة. تطبق تقنية BOSHI الضوئية تقنية الحرارية الضوئية السلبية على هدف الأشعة تحت الحمراء ذو ​​الموجة الطويلة. تحافظ عدسة التصوير الحراري مقاس 75 مم على حالة تركيز حادة ضمن نطاق درجة حرارة العمل الكامل. إنه يتجنب مخاطر الفشل الناجمة عن أجزاء التركيز الإلكترونية. كما أنه يقلل من استهلاك الطاقة الإجمالي للنظام ويقلل من احتمال حدوث عطل ميكانيكي.

2. أداء بصري ممتاز. يضمن الطلاء عالي النفاذية لعدسة التصوير الحراري F1.0 هذه إدخال طاقة كافية للأشعة تحت الحمراء. تعمل الإضاءة النسبية التي تزيد عن 96 بالمائة على التخلص من مشكلة الزاوية المظلمة لإطار التصوير. يمنع التشوه المنخفض للغاية بنسبة 0.85 بالمائة تشوه شكل الهدف. إنه يضع أساسًا متينًا لقياس الهدف وتحديده بشكل دقيق.

3. القدرة على التكيف البيئي القوي. يحمي تصنيف حماية العنصر الأمامي IP67 الجزء الأساسي من عدسة الحرارية البصرية هذه ضد الغبار والأمطار ورذاذ الماء. يتيح الهيكل الميكانيكي القوي لعدسة الأشعة تحت الحمراء التعامل مع الظروف المناخية الخارجية المعقدة والقاسية.

4. خاصية تكامل النظام الودية. تتيح واجهة M34 القياسية إمكانية تشغيل التجميع الميكانيكي السريع. تعمل ميزة الوزن الخفيف البالغ 475 جرامًا على تقليل ضغط الحمولة للمعدات المثبتة على المركبات والأجهزة المحمولة جواً بالإضافة إلى أجهزة الأشعة تحت الحمراء المحمولة.

5. جودة إنتاج جديرة بالثقة. تنتهي تقنية BOSHI الضوئية من التصميم البصري وتجميع العدسات ومعايرة الأداء داخل المصنع. ستخضع كل عدسة كاشف مقاس 17 ميكرومتر لاختبار صارم لدورة درجة الحرارة وفحص الأداء البصري قبل تسليم المنتج

مجالات التطبيق

1. أمن الحدود والمحيط. يمكن تجميع عدسة التصوير الحراري هذه داخل كاميرات المراقبة الحرارية الثابتة. وهو يدعم وظيفة تنبيه محيط المسافة الطويلة. تكتشف العدسة المطابقة الحرارية 640 × 512 المتسللين ليلاً ونهارًا حتى في ظل بيئة الظلام الدامس.

2. المراقبة الحرارية المحمولة على المركبات. تعمل عدسة التحويل الحراري الضوئية F1.0 هذه كمكون أساسي لنظام مراقبة الأشعة تحت الحمراء المثبت على السيارة. ينفذ مهمة الكشف عن مخاطر الطريق في ظل الطقس الضبابي والليل وظروف الرؤية السيئة الأخرى.

3. حمولة النظام بدون طيار. باعتبارها الوحدة البصرية الرئيسية لحجرة الأشعة تحت الحمراء للطائرات بدون طيار، فإن هدف الأشعة تحت الحمراء ذو ​​الموجة الطويلة 75 مم يقوم بأعمال الدورية على مسافة متوسطة. وهو يدعم مهمة الإنذار المبكر بحرائق الغابات وأعمال مراقبة الحياة البرية.

4. فحص درجة الحرارة الصناعية. بالتعاون مع كاشف الأشعة تحت الحمراء الحراري 640×512، فإن عدسة IR ذات تصنيف IP67 تدعم فحص درجة الحرارة للمعدات الكهربائية. كما أنه يراقب حالة تشغيل الفرن لسيناريوهات تطبيقات الصناعات الثقيلة.

5. أجهزة المراقبة الحرارية المحمولة. يمكن دمج عدسة الكاشف مقاس 17 ميكرومتر هذه في منظار حراري محمول باليد. فهو يوفر أداءً بصريًا موثوقًا به لعمليات البحث والإنقاذ بالإضافة إلى المهام الميدانية الخارجية في ظل الظروف الجوية المعقدة.
