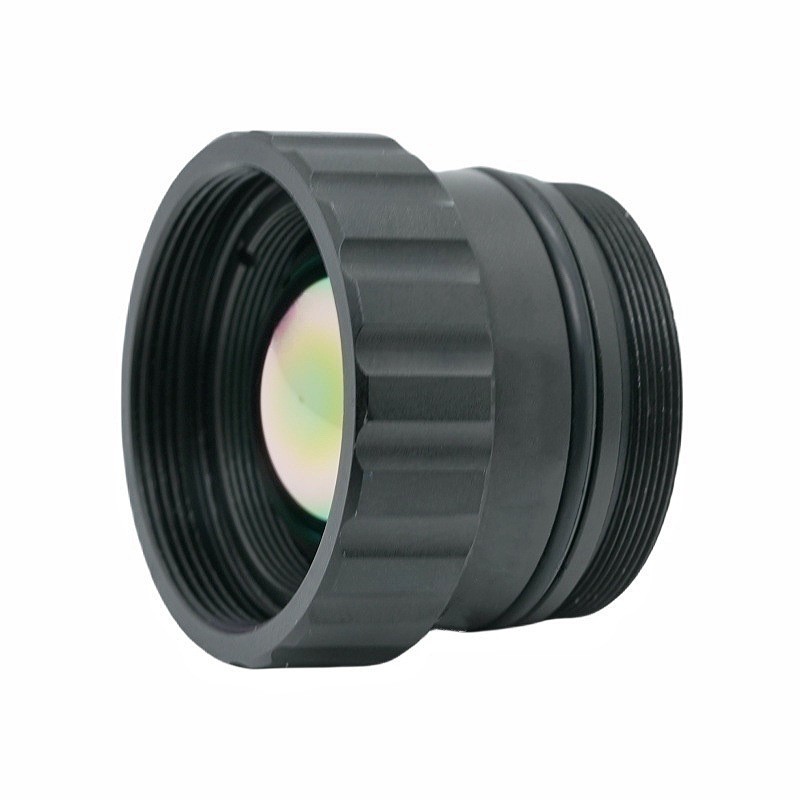

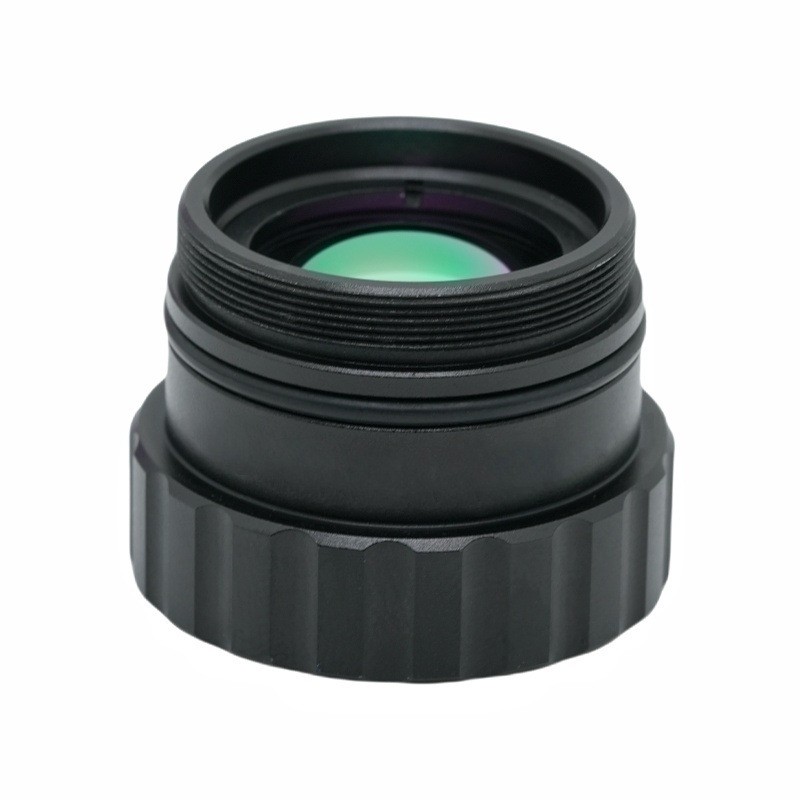

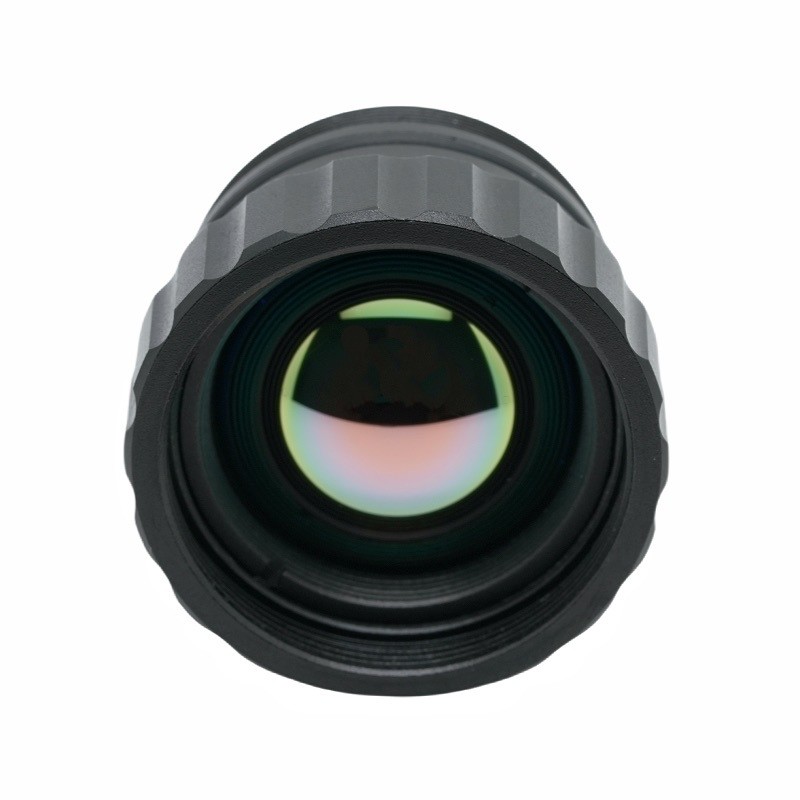

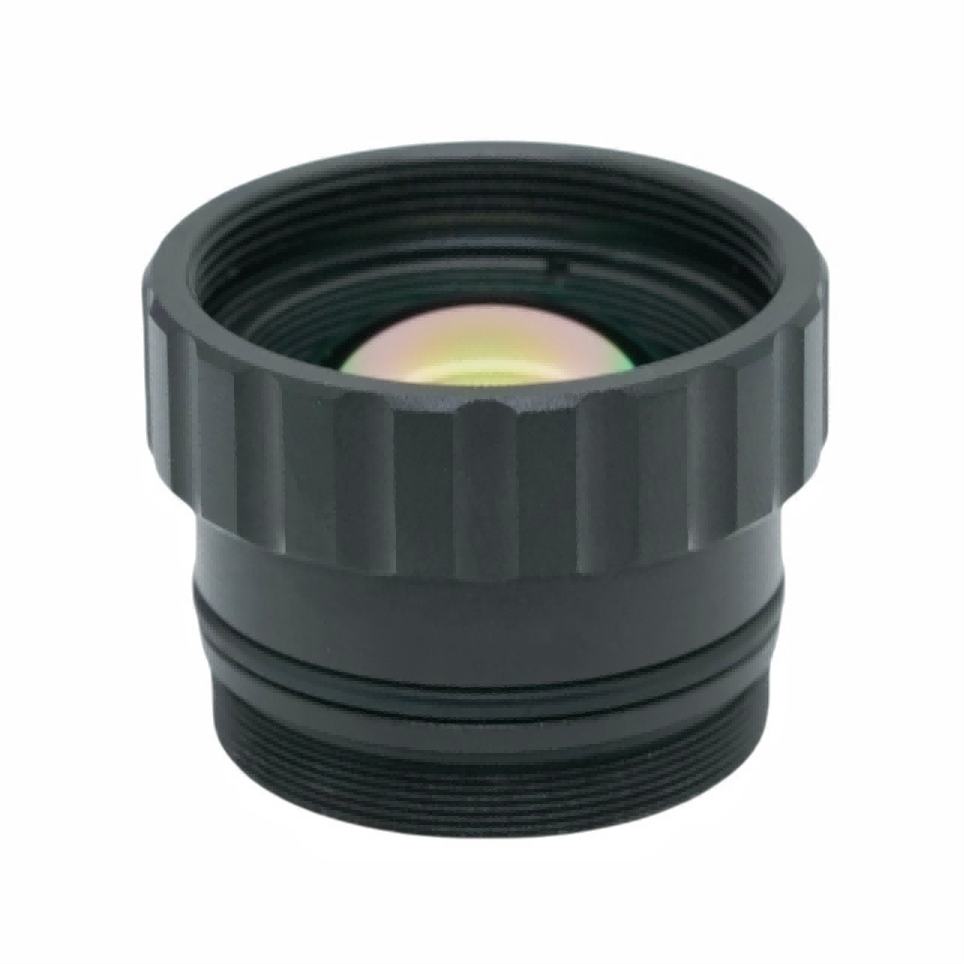

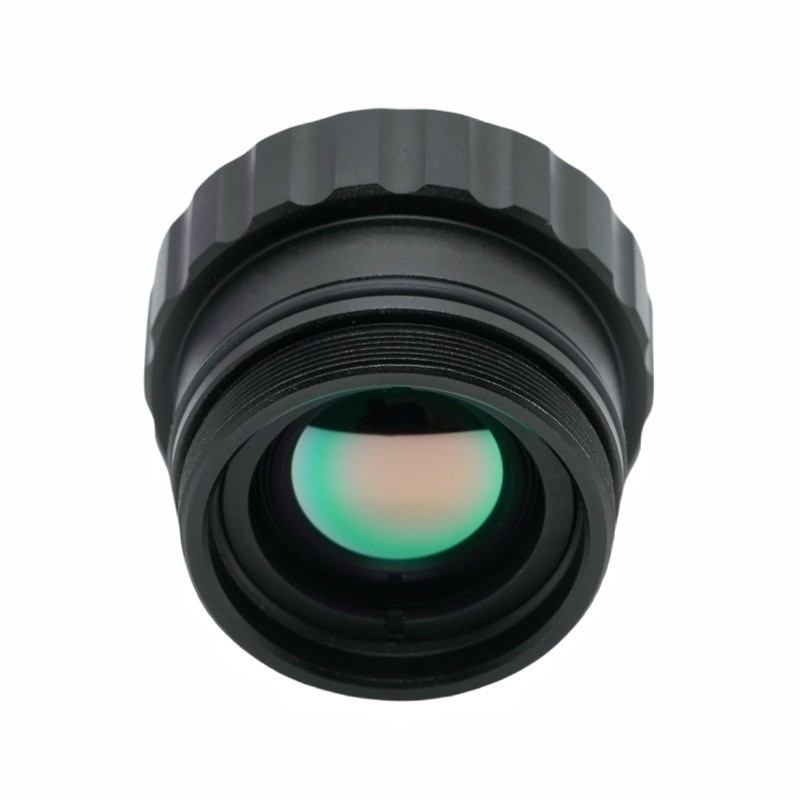

عدسة حرارية بالأشعة تحت الحمراء مقاس 19 ملم

هذه العدسة الحرارية بالأشعة تحت الحمراء F1.0 مقاس 19 مم التي طورتها شركة ShangHai SILK Optical Technology CO., LTD هي مكون بصري عالي الأداء مصمم لأنظمة التصوير الحراري بالأشعة تحت الحمراء ذات الموجة الطويلة التي تعمل ضمن نطاق طول موجي يتراوح من 8 إلى 12 ميكرومتر. تدعم العدسة الحرارية التي تعمل بالأشعة تحت الحمراء مقاس 19 مم F1.0 أجهزة الكشف عن الأشعة تحت الحمراء مقاس 640 × 512 و12 ميكرومتر، مما يوازن مجال الرؤية الأفقي المعتدل والقدرة الرائعة على جمع الضوء. تم تصنيع هذه العدسة الحرارية بواسطة شركة ShangHai SLIK Optical Technology CO., LTD، وهي تستخدم طلاءًا مضادًا للانعكاس (AR) على الأسطح البصرية المكشوفة وتتميز بهيكل مقاوم للماء للعنصر الأمامي IP67، يتكيف مع البيئات الخارجية القاسية. مع التركيز القابل للتعديل الذي يتراوح من 0.5 متر إلى ما لا نهاية، والأداء البصري المستقر بين -40 درجة مئوية و+80 درجة مئوية، توفر العدسة نفاذية ممتازة وإضاءة نسبية. إنه حل بصري موثوق به للمراقبة الصناعية والأمن المحيطي والكاميرات الحرارية لقياس درجة الحرارة.

إرسال استفسار

وصف المنتج

وصف تفصيلي للمنتج

1. تحليل المعلمة

المواصفات البصرية:عدسة بالأشعة تحت الحمراء بطول بؤري 19 ملم مع فتحة عدسة كبيرة جدًا F1.0. يصل مجال الرؤية الأفقي إلى 22.85 درجة، مما يوفر مسافة كشف متوازنة وتغطية للمشهد. يغطي الطول الموجي للتشغيل نافذة جوية بالأشعة تحت الحمراء ذات موجة طويلة من 8 إلى 12 ميكرومتر، وهو الطيف الأساسي للتصوير الحراري السلبي.

توافق الكاشف:تم تحسينه للحصول على دقة 640 × 512، وكاشفات الأشعة تحت الحمراء بمسافة 12 ميكرومتر بكسل، مما يتوافق تمامًا مع وحدات الاستشعار الحرارية غير المبردة السائدة.

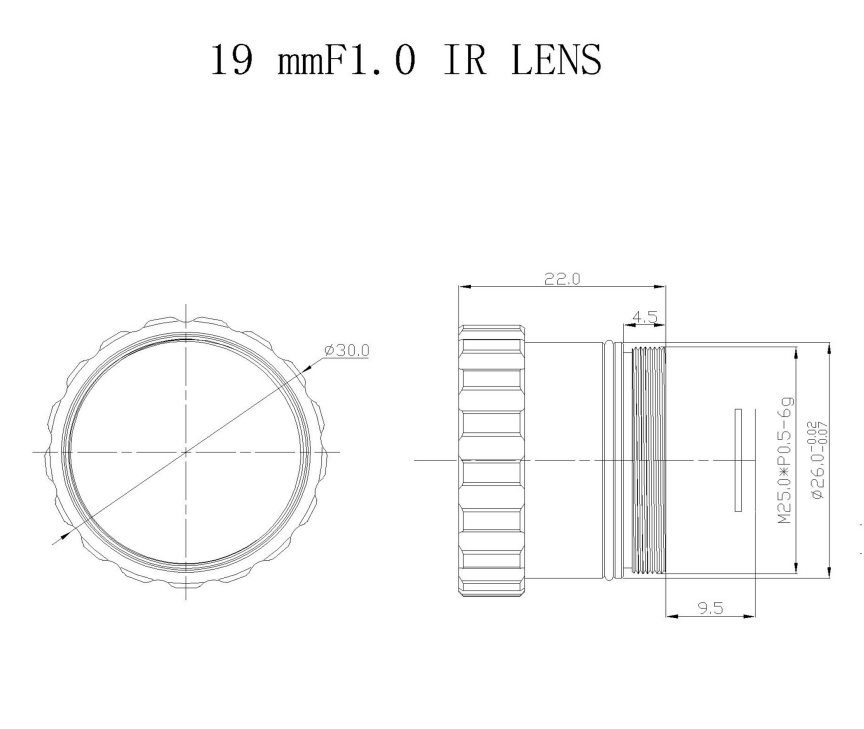

المعلمات الميكانيكية والبيئية:حامل خيط قياسي M25×0.5 للتجميع المريح. يغطي نطاق التركيز 0.5 متر إلى ما لا نهاية، مما يدعم المراقبة من مسافة قريبة وبعيدة المدى. تتراوح درجة حرارة التشغيل من -40 درجة مئوية إلى +80 درجة مئوية، وهي مناسبة لسيناريوهات العمل شديدة البرودة ودرجات الحرارة المرتفعة. يصل العنصر البصري الأمامي إلى تصنيف حماية الدخول IP67.

مؤشرات الجودة البصرية:البصريات المكشوفة مع طلاء AR؛ النفاذية الشاملة ≥90%؛ الإضاءة النسبية ≥86%؛ التحكم في التشويه أقل من -10%.

المعلمة	قيمة
البعد البؤري	19 ملم
و/#	F1.0
كاشف متوافق	640×512، 12 ميكرومتر
طلاء البصريات المكشوفة	AR
مجال الرؤية	22.85 درجة (ح)
نطاق التركيز	0.5 م ~ ∞
درجة حرارة التشغيل	-40 درجة مئوية ~ +80 درجة مئوية
الإضاءة النسبية	≥ 86%
تشويه	< -10%
النفاذية	≥ 90%
جبل	م25 × 0.5
تصنيف حماية دخول العنصر الأمامي	IP67
الطول الموجي	8 ~ 12 ميكرومتر

2. مزايا الأداء

مجموعة الإضاءة الفائقة: تعمل الفتحة الكبيرة جدًا F1.0 على تحسين كفاءة استقبال الفوتون بالأشعة تحت الحمراء بشكل كبير، مما يتيح للكاميرات الحرارية التقاط تباين واضح في درجة الحرارة في ظل ظروف الحرارة المنخفضة الإشعاع.

كفاءة بصرية عالية: نفاذية ≥90% مع طلاء AR تقلل من فقدان طاقة الأشعة تحت الحمراء؛ تضمن الإضاءة النسبية ≥86% سطوعًا موحدًا للصورة من مركز الصورة إلى الحافة، مع تجنب الزوايا المظلمة.

القدرة على التكيف مع البيئة القاسية: هيكل العدسة الأمامية المقاوم للماء IP67 يمنع الغبار ورذاذ الماء. يعمل نطاق درجة حرارة العمل الواسع على منع الانجراف الحراري البصري بشكل فعال ويحافظ على أداء تصوير مستقر في ظل تقلبات درجات الحرارة.

تعديل التركيز المرن: نطاق التركيز من 0.5 متر إلى ∞ يحقق التبديل بين فحص الهدف من مسافة قصيرة ومراقبة المسافة الطويلة. التشويه الذي يمكن التحكم فيه: التشويه الأقل من -10% يقلل من التشوه الهندسي للصورة، مما يحسن دقة القياس لتطبيقات الكشف عن درجة الحرارة.

واجهة موحدة: يدعم حامل M25×0.5 التكامل السريع مع معظم مجموعات الكاميرات الحرارية بعدسات الأشعة تحت الحمراء غير المبردة.

3. مجال التطبيق

أمن المحيط ومراقبة الحدود: تعد البصريات الأمنية أحد قطاعات الأعمال الأساسية لشركة Shanghai Silk Optical Technology Co., Ltd.. ويتم تطبيقها على كاميرات المراقبة الحرارية الخارجية، حيث تكتشف المتسللين ليلًا ونهارًا دون ضوء مرئي، وهي مثالية لأسوار المصانع وحدود المتنزهات وتفتيش الحدود.

الصيانة التنبؤية الصناعية: يتم تركيبها على أجهزة الفحص الحراري للتحقق من أخطاء التسخين الزائد لمعدات الطاقة والمحامل الميكانيكية والخزائن الكهربائية وأنظمة خطوط الأنابيب.

أنظمة الوقاية من الحرائق والإنذار المبكر: تستخدم لرصد حرائق الغابات، والكشف عن مخاطر حرائق المستودعات، وتحديد نقاط الحرارة المرتفعة غير الطبيعية مسبقًا.

أنظمة الرؤية الحرارية المثبتة على السيارة: تعمل بمثابة رؤية مساعدة للقيادة الليلية للمركبات الخاصة، حيث تكتشف المشاة والعوائق والحياة البرية في الظلام الدامس أو الضباب الكثيف.

كشف الحفاظ على طاقة المبنى: مجهز بأجهزة تصوير حرارية محمولة لفحص فقدان الحرارة في جدار المبنى وتسرب الهواء وعيوب العزل.

حمولات النظام غير المأهولة: مدمجة في الطائرات بدون طيار لإجراء المسح الحراري الجوي والمراقبة البيئية ومهام البحث والإنقاذ.
