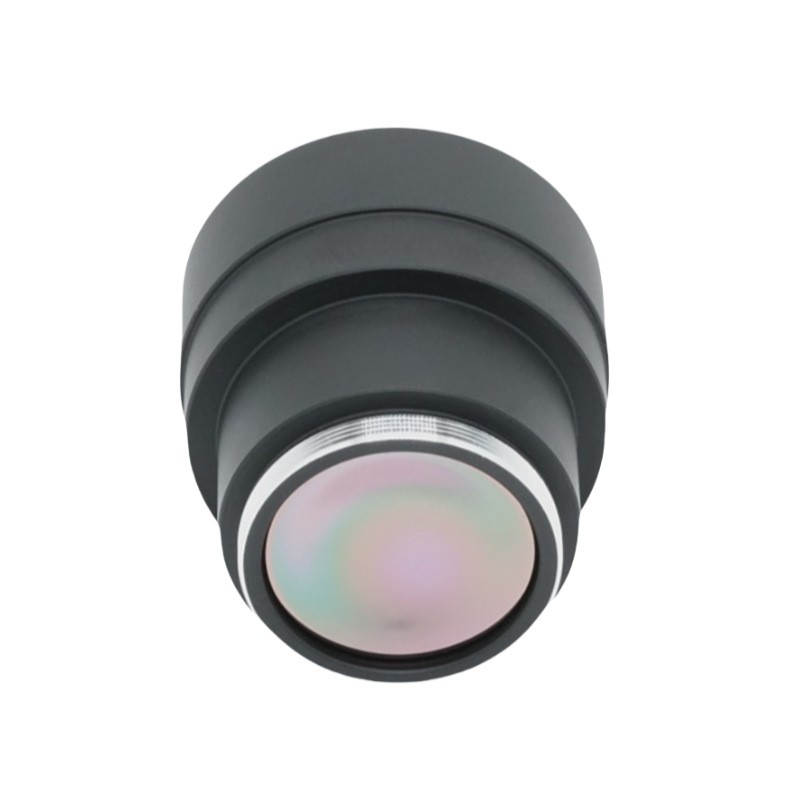

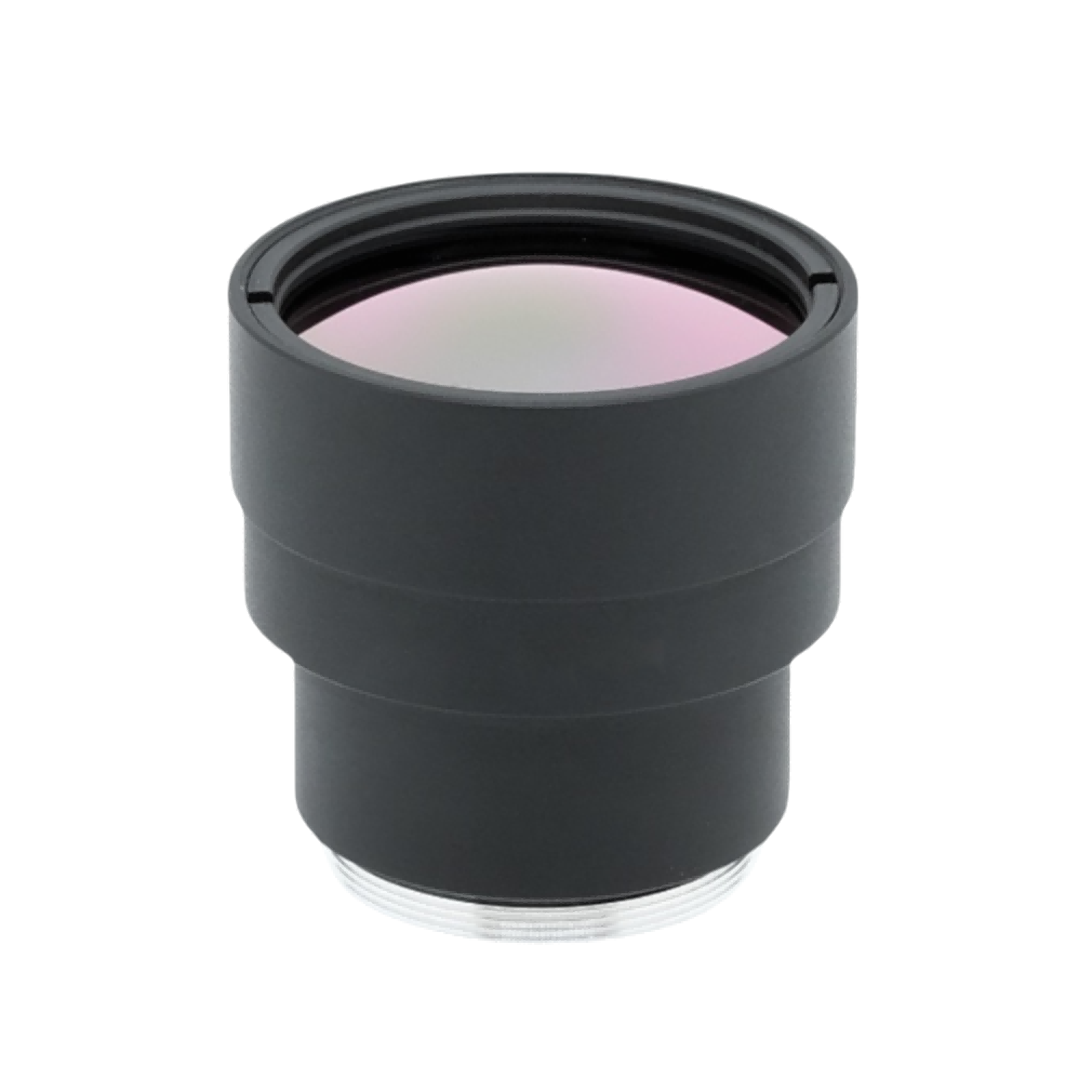

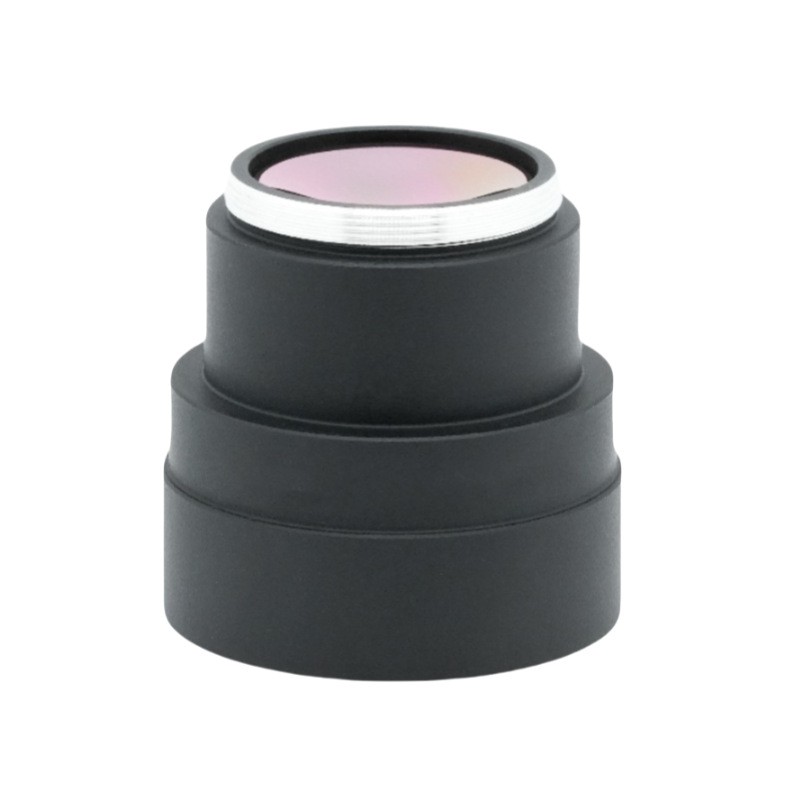

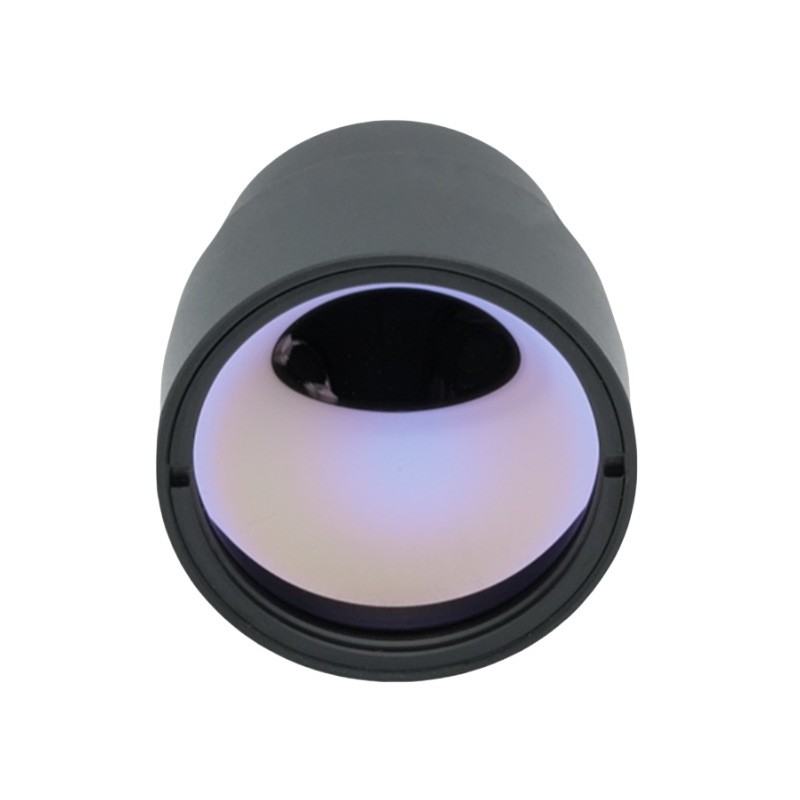

عدسة الأشعة تحت الحمراء غير المبردة مقاس 25 مم

تم تطوير وتوريد عدسة الأشعة تحت الحمراء ذات الموجة الطويلة F1.0 مقاس 25 مم بواسطة ShangHai SILK Optical Technology CO., LTD. باعتبارها عدسة تصوير حراري عالية الأداء تعمل ضمن نطاق طول موجي يتراوح من 8 إلى 12 ميكرومتر، فقد تم تحسين بصريات LWIR هذه لأجهزة الكشف الحرارية ذات العدسة 640×512 و12 ميكرومتر. تتميز عدسة الأشعة تحت الحمراء بفتحة كبيرة تبلغ F1.0، وتوفر قدرة رائعة على تجميع الضوء، مما يجعلها مثالية لسيناريوهات المراقبة ذات الرؤية المنخفضة ودرجات الحرارة المنخفضة. يضمن حامل M22×0.5 التجميع المناسب على أجهزة الكاميرا الحرارية المطابقة. بفضل تصنيف حماية الدخول IP67 للعنصر الأمامي، تدعم عدسة الكاميرا الحرارية النشر الموثوق به في الهواء الطلق. تحافظ هذه العدسة مقاس 25 مم ببعد بؤري F1.0 على نفاذية عالية تزيد عن 86% وإضاءة نسبية تزيد عن 97%، بالإضافة إلى التحكم في التشوه بنسبة تقل عن 2%. وهو يدعم تعديل التركيز من 2 متر إلى ما لا نهاية، ويعمل بثبات بين -40 درجة مئوية و+80 درجة مئوية. تقوم شركة ShangHai SLIK Optical Technology CO., LTD بمعايرة كل عدسة تعمل بالأشعة تحت الحمراء بدقة لضمان جودة تصوير متسقة للأجهزة الحرارية الصناعية والأمنية والمراقبة.

إرسال استفسار

وصف المنتج

وصف تفصيلي للمنتج

1. المعلمة

المواصفات البصرية:البعد البؤري 25 ملم، الرقم البؤري F1.0؛ الطول الموجي العامل 8 ~ 12 ميكرومتر للأشعة تحت الحمراء طويلة الموجة، ينتمي إلى بصريات LWIR القياسية. متوافق مع أجهزة الكشف الحرارية 640×512، 12 ميكرومتر، والتي تتوافق مع أجهزة استشعار الأشعة تحت الحمراء غير المبردة السائدة. يصل مجال الرؤية إلى 22.5 درجة (قطريًا) × 17.7 درجة (أفقيًا) × 14.1 درجة (عموديًا، مناسب للمراقبة على مسافة متوسطة.

المواصفات الميكانيكية والبيئية:حامل قياسي M22×0.5 لسهولة التكامل؛ نطاق التركيز 2 متر إلى ما لا نهاية لتلبية كل من الفحص القريب المدى والمراقبة من مسافة بعيدة. تغطي درجة حرارة التشغيل -40 درجة مئوية ~ +80 درجة مئوية، مما يجعلها تتكيف مع المناخ القاسي. العدسة الأمامية IP67 مقاومة للماء.

مواصفات جودة التصوير:طلاء AR على الأسطح المكشوفة؛ النفاذية> 86%، الإضاءة النسبية> 97%، التشويه> 2%. يتم ضبط جميع المؤشرات البصرية بشكل احترافي بواسطة ShangHai SLIK Optical Technology CO., LTD.

المعلمة	قيمة
البعد البؤري	25 ملم
و/#	F1.0
كاشف متوافق	640×512، 12 ميكرومتر
طلاء البصريات المكشوفة	AR
مجال الرؤية	22.5 درجة (عمق) × 17.7 درجة (ارتفاع) × 14.1 درجة (فولت)
نطاق التركيز	2 م ~ ∞
درجة حرارة التشغيل	-40 درجة مئوية ~ +80 درجة مئوية
الإضاءة النسبية	> 97%
تشويه	< 2%
النفاذية	> 86%
جبل	م22 × 0.5
تصنيف حماية دخول العنصر الأمامي	IP67
الطول الموجي	8 ~ 12 ميكرومتر

2. مزايا الأداء

فتحة عدسة F1.0 كبيرة:تتميز عدسة الأشعة تحت الحمراء هذه بفتحة كبيرة جدًا، مما يعزز بشكل كبير كفاءة استقبال الفوتون بالأشعة تحت الحمراء. تنتج عدسة التصوير الحراري صورًا حرارية أكثر وضوحًا في البيئات ذات الإشعاع الحراري المنخفض مقارنة بنظيراتها ذات الفتحة الأصغر.

التوحيد البصري الممتاز:تعمل الإضاءة النسبية التي تزيد عن 97% على تجنب الزوايا المظلمة عند حواف الصورة بشكل فعال؛ ويضمن التشوه الذي يقل عن 2% الدقة الهندسية للقطات الحرارية، وهو أمر بالغ الأهمية للأنظمة الحرارية القائمة على القياس.

القدرة على التكيف البيئي قوية:تسمح حماية العدسة الأمامية IP67 باستخدام خارجي مقاوم للغبار ومقاوم للماء بشكل مؤقت. يعمل نطاق درجة الحرارة الواسع على التخلص من انحراف إزالة التركيز البؤري في ظل التغيرات الشديدة في درجات الحرارة.

طلاء AR عالي النفاذية:يقلل الطلاء الموجود على هذه العدسة مقاس 25 مم F1.0 من انعكاس السطح، مما يزيد من معدل استخدام طاقة الأشعة تحت الحمراء ويحسن نسبة الإشارة إلى الضوضاء للكاميرات الحرارية.

واجهة موحدة ناضجة:يتيح حامل M22×0.5 التبادل المرن والتجميع الشامل السريع لمصنعي المعدات الذين يتعاونون مع ShangHai SLIK Optical Technology CO., LTD.

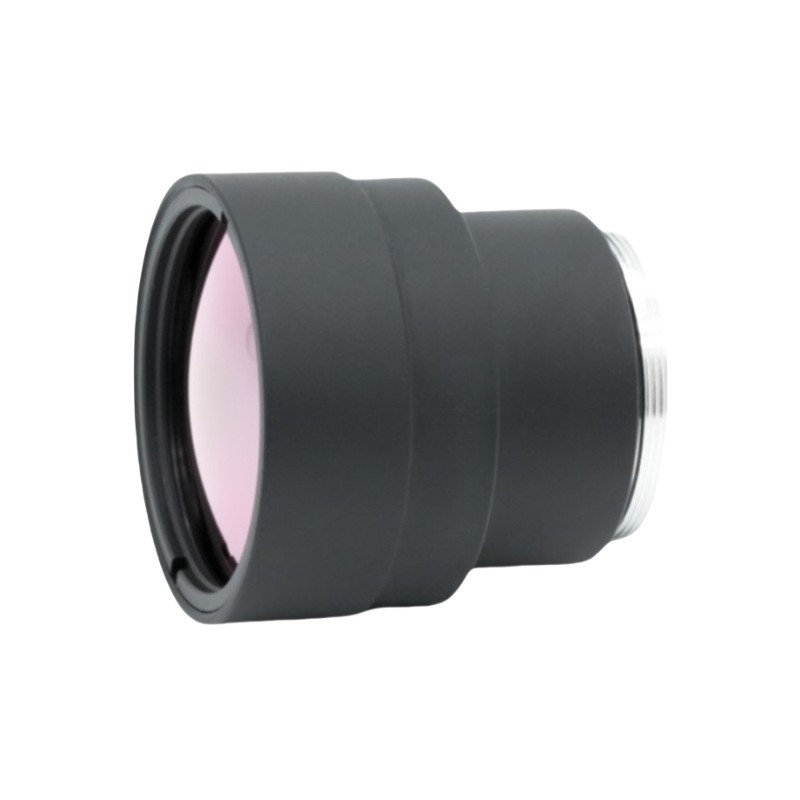

25mm uncooled infrared lens

3. مجالات التطبيق

المراقبة الأمنية للمحيط الخارجي:تعمل عدسة الكاميرا الحرارية للدفاع عن الحدود والمراقبة الحرارية لمحيط المصنع والحرم الجامعي، والكشف عن المتسللين ليلاً ونهارًا دون ضوء مرئي.

الصيانة التنبؤية الصناعية:يتم تثبيت بصريات LWIR على كاميرات الفحص الحراري للتحقق من أخطاء التسخين الزائد لمعدات الطاقة والمحامل الميكانيكية والخزائن الكهربائية.

مراقبة حركة المرور والنقل:يستخدم في الاستشعار الحراري لحركة المرور على الطرق، والكشف عن حرارة المركبات، وأنظمة إنذار درجة الحرارة غير الطبيعية.

حمولات النظام غير المأهولة:تناسب عدسة الأشعة تحت الحمراء المدمجة مقاس 25 مم F1.0 الروبوتات الأرضية والمركبات الجوية الصغيرة بدون طيار لمهام البحث والإنقاذ في ظروف الضباب أو الليل أو الدخان.

الوقاية من الحرائق والإنذار المبكر:يتم نشره في مراقبة حرائق الغابات، والإنذار المبكر لدرجة حرارة المستودعات، والتقاط مصادر الحرارة غير الطبيعية على مسافات متوسطة.
