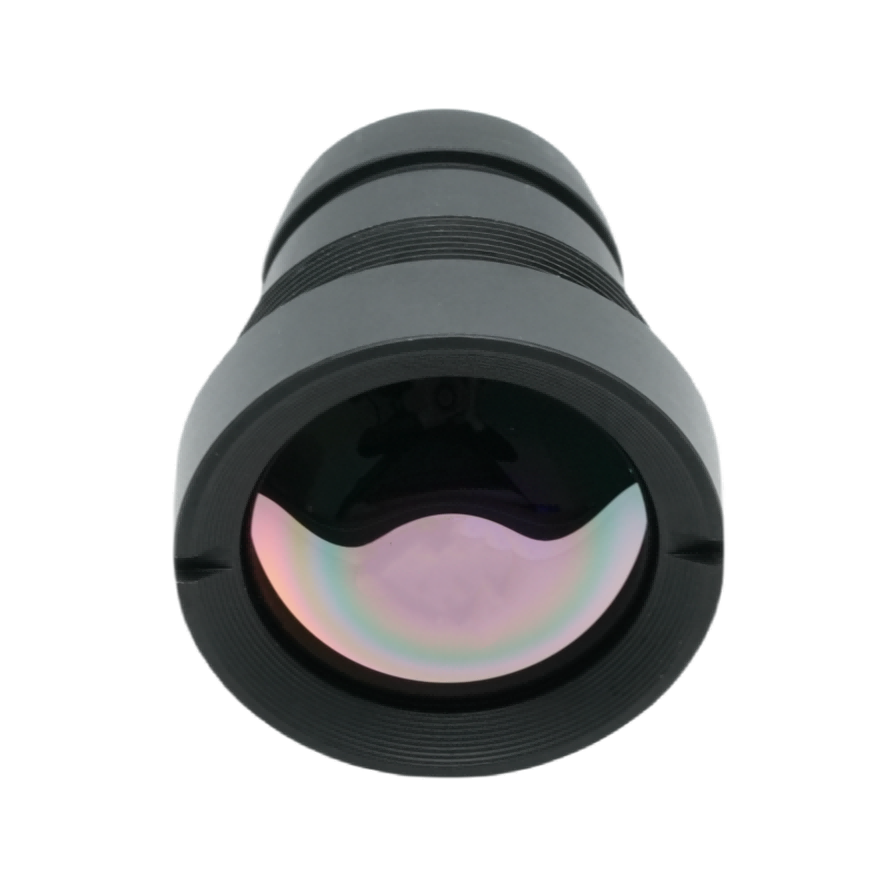

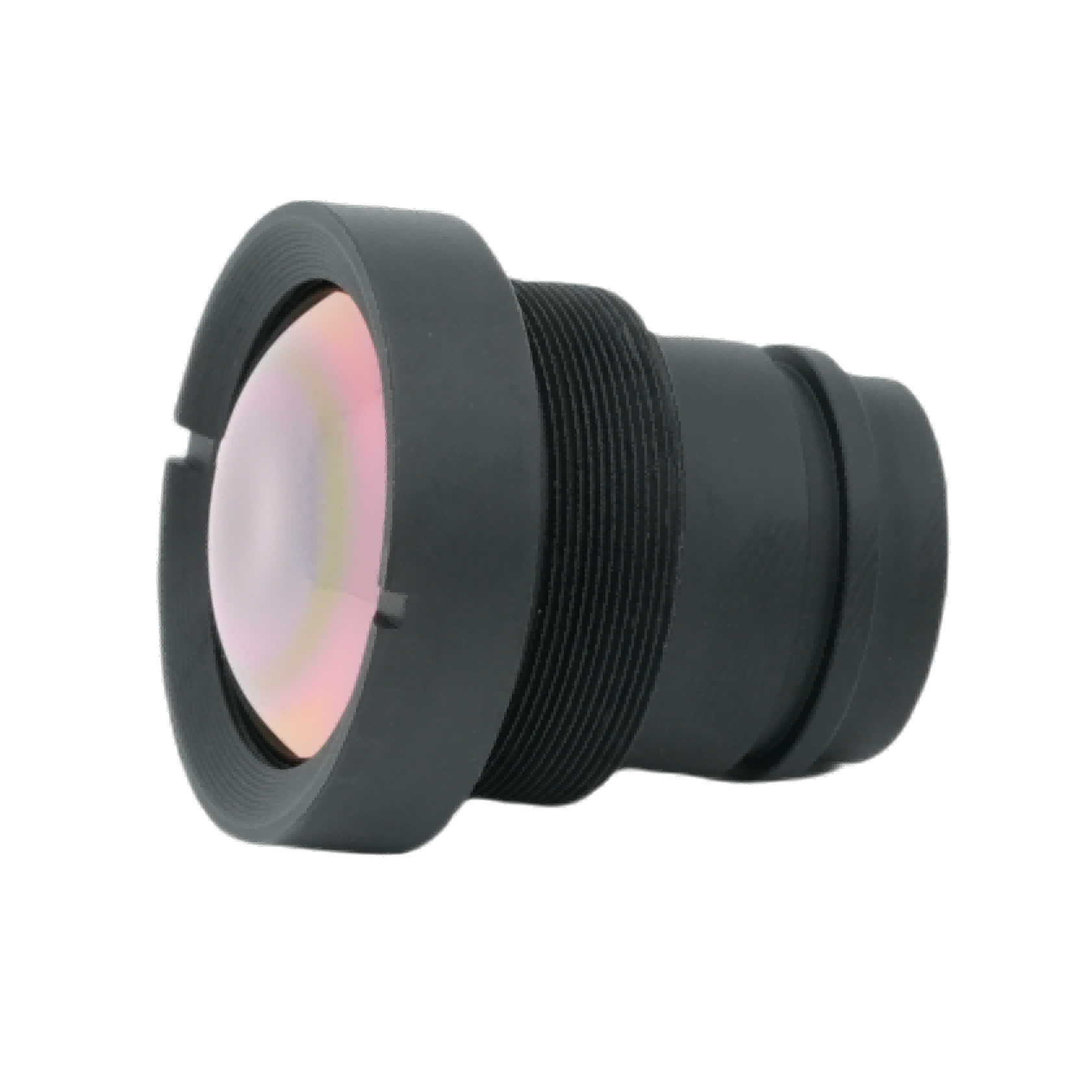

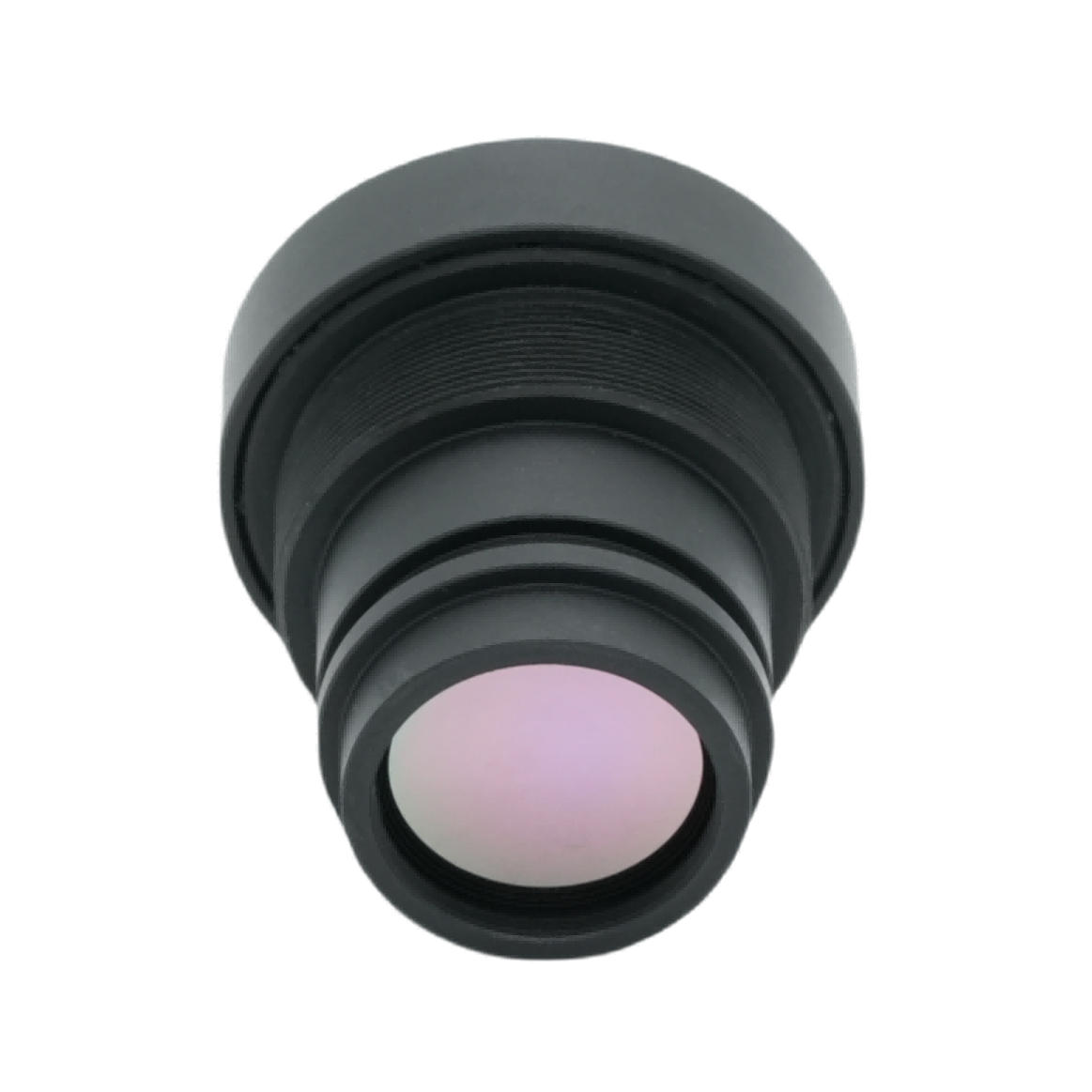

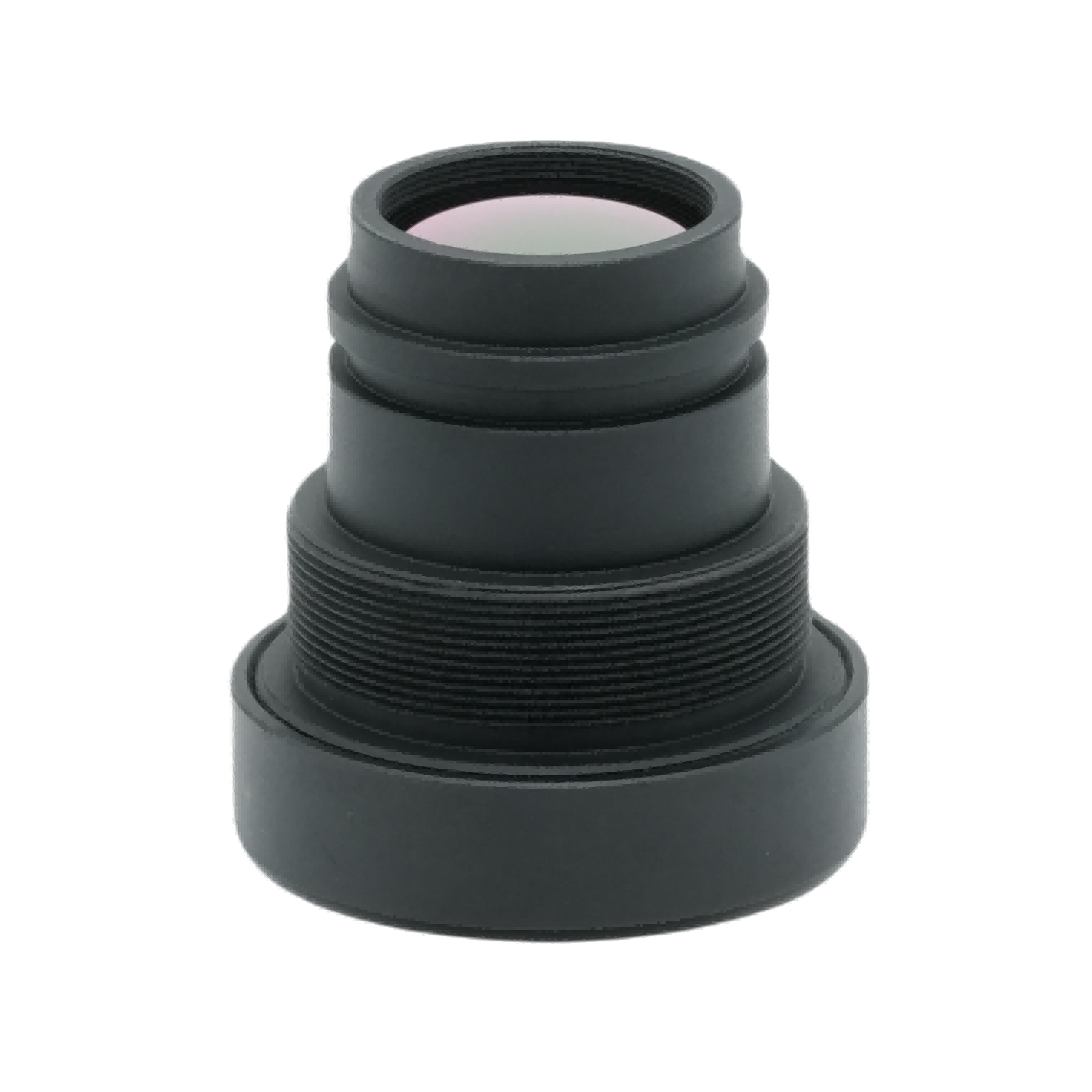

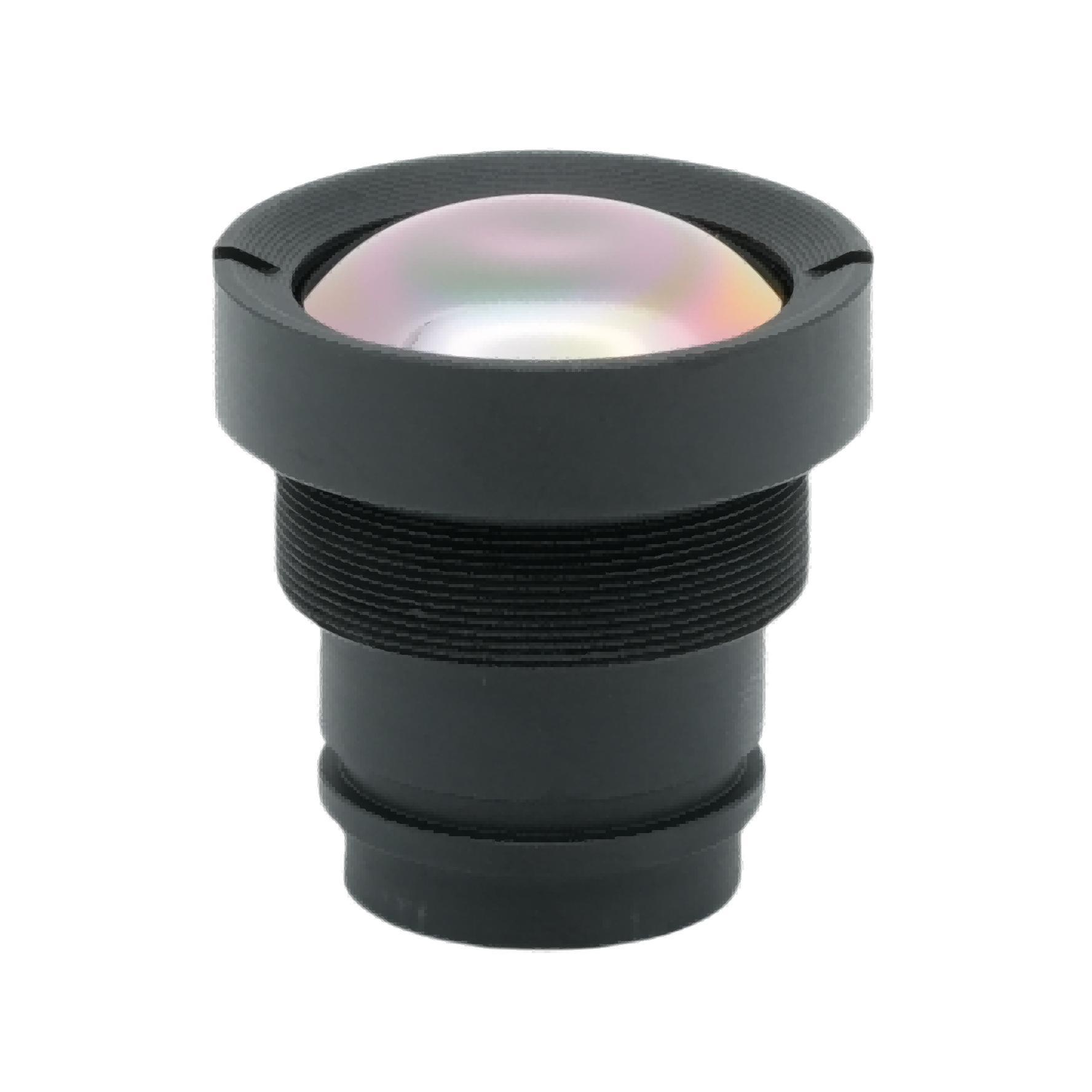

عدسة تصوير حراري مقاس 4.1 ملم
تم تصنيعها وتوريدها من قبل شركة ShangHai SILK Optical Technology CO., LTD، عدسة التصوير الحراري ذات الطول البؤري F1.0 مقاس 4.1 مم هي هدف الأشعة تحت الحمراء ذو الزاوية الواسعة للغاية والذي تم تصميمه حصريًا لكاشف 640 × 512، ومصفوفات المستوى البؤري للأشعة تحت الحمراء غير المبردة مقاس 12 ميكرومتر بكسل. تستخدم العدسة الحرارية مقاس 4.1 مم F1.0 طلاء AR مكشوفًا مضادًا للانعكاس، مما يحقق نفاذية الأشعة تحت الحمراء بنسبة تزيد عن 88%. باعتبارها منتجًا بصريًا احترافيًا من الشركة المصنعة ShangHai SLIK Optical Technology CO., LTD، تتميز هذه العدسة الحرارية المثبتة M22×0.5 بحماية IP67 للعدسة الأمامية، وهيكل خفيف الوزن ~ 25 جرام وثبات بصري قوي في درجة الحرارة الواسعة، ومصممة بشكل مثالي لتكامل نظام الكاميرا الحرارية المدمجة غير المبردة.
إرسال استفسار
وصف المنتج
وصف تفصيلي للمنتج
3.1 المعلمة
المواصفات البصرية:طول بؤري 4.1 ملم مقترن بفتحة عدسة F1.0 كبيرة جدًا. يتيح الرقم البؤري الكبير إمكانية امتصاص ضوء الأشعة تحت الحمراء بدرجة عالية، وهو أمر بالغ الأهمية للحصول على صور حرارية واضحة في ظل درجات الحرارة المنخفضة والظروف منخفضة الإشعاع.
مطابقة الكاشف: تم تصميمه حصريًا بدقة 640 × 512، وكاشفات الأشعة تحت الحمراء بحجم 12 ميكرومتر بكسل، والتي تتوافق تمامًا مع تنسيقات أجهزة الاستشعار الحرارية غير المبردة السائدة.
مجال الرؤية:مجال رؤية واسع للغاية 130 درجة قطريًا، 102 درجة أفقيًا، 83 درجة عموديًا، مما يوفر تغطية واسعة للمشهد دون المسح الميكانيكي.
أداء التركيز:نطاق التركيز المستمر من 0.5 متر إلى ما لا نهاية، مما يدعم كلاً من الفحص من مسافة قريبة والمراقبة من مسافة بعيدة.

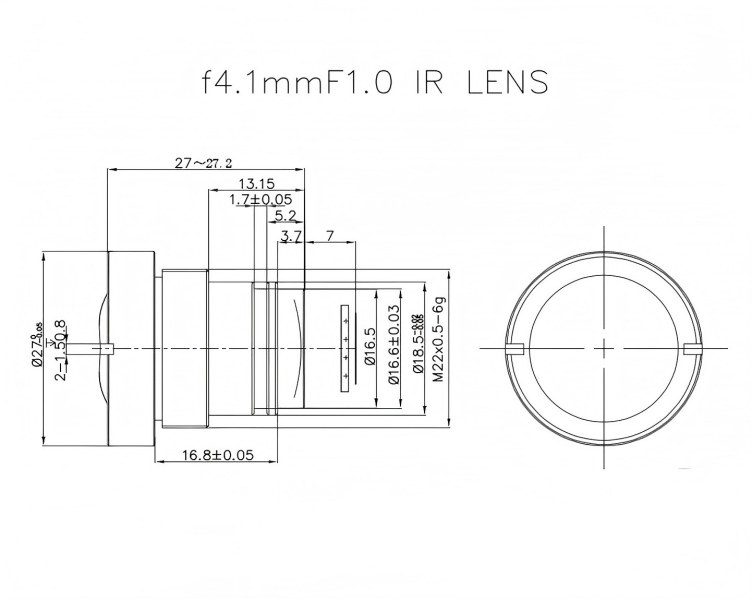

المؤشر البيئي والميكانيكي:تمتد درجة حرارة التشغيل -40 درجة مئوية ~ +80 درجة مئوية؛ تحقق العدسة الأمامية تصنيف IP67 للماء والغبار. يعتمد تركيب الخيط القياسي M22×0.5 لسهولة التجميع؛ الوزن الصافي حوالي 25 جرامًا لتصميم المعدات خفيفة الوزن.
مؤشرات جودة التصوير:طلاء مضاد للانعكاس AR، نفاذية بصرية تزيد عن 88%، إضاءة نسبية تزيد عن 80%، التحكم في التشوه أقل من 45%.
| المعلمة | قيمة |
|---|---|
| البعد البؤري | 4.1 ملم |
| و/# | F1.0 |
| كاشف متوافق | 640×512، 12 ميكرومتر |
| طلاء البصريات المكشوفة | AR |
| مجال الرؤية | 130 درجة (عمق) × 102 درجة (ارتفاع) × 83 درجة (فولت) |
| نطاق التركيز | 0.5 م ~ ∞ |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +80 درجة مئوية |
| الإضاءة النسبية | > 80% |
| تشويه | < 45% |
| النفاذية | > 88% |
| جبل | م22 × 0.5 |
| تصنيف حماية دخول العنصر الأمامي | IP67 |
| وزن | ≈ 25 جرام |
3.2 مزايا الأداء
حساسية حرارية فائقة في الإضاءة المنخفضة:تعمل الفتحة القصوى F1.0 على تحسين جمع الطاقة الإشعاعية بشكل كبير، مما يعزز تباين الصورة الحرارية في البيئات المعتمة ومنخفضة الإشعاع.
تغطية واسعة للغاية:تعمل مجال الرؤية الواسع بقطر 130 درجة على تقليل عدد الكاميرات الحرارية اللازمة لمراقبة المنطقة بالكامل، مما يقلل من تكاليف النظام الإجمالية.
توحيد التصوير المستقر:> تعمل الإضاءة النسبية بنسبة 80% على منع التظليل بشكل فعال، مما يضمن سطوعًا ثابتًا عبر إطار الصورة بالكامل. أكثر من 88% من النفاذية تقلل من فقدان طاقة الأشعة تحت الحمراء.
المتانة البيئية القوية:تتيح حماية العدسة الأمامية IP67 ونطاق العمل الواسع لدرجة الحرارة التشغيل المستقر في المطر والغبار والبرد الشديد والحرارة العالية دون الحاجة إلى صيانة متكررة.
التكامل المدمج والسهل:يعمل الهيكل خفيف الوزن بوزن 25 جم والتركيب القياسي M22×0.5 على تبسيط التصميم الميكانيكي لأجهزة التصوير الحراري المصغرة.
قدرة التركيز المرنة:يدعم الحد الأدنى للتركيز على مسافة 0.5 متر اكتشاف الأهداف القريبة، مما يوسع السيناريوهات القابلة للاستخدام مقارنة بالعدسات ذات التركيز الثابت للمسافات الطويلة فقط.
3.3 مجالات التطبيق
مراقبة أمن المحيط:مراقبة حرارية واسعة الزاوية للمصانع والحدائق والحدود والمناطق السكنية، والكشف عن عمليات الاختراق ليلاً ونهارًا دون ضوء مرئي. ويشكل هذا أيضًا أحد قطاعات الأعمال الأساسية لشركة Shanghai Silk Optical Technology Co., Ltd.
الفحص الحراري الصناعي:فحص درجة حرارة المعدات، واكتشاف أخطاء الخزانة الكهربائية، وفحص التسرب الحراري لخطوط الأنابيب، ودورية سلامة المصنع.
النقل الذكي ورؤية المركبات:الرؤية الليلية الحرارية للسيارات ومراقبة حركة المرور على الطرق والكشف عن المشاة والعوائق في ظل الضباب والليل وظروف الرؤية المنخفضة.
حمولة الأنظمة غير المأهولة:حمولة حرارية خفيفة الوزن للطائرات بدون طيار والروبوتات والمركبات الأرضية بدون طيار للبحث والإنقاذ ومراقبة حرائق الغابات ودوريات التضاريس.
السلامة العامة والإنقاذ في حالات الطوارئ:تحديد المواقع الحرارية لمكافحة الحرائق ومهام البحث والإنقاذ في البيئات المظلمة أو الدخانية أو المحجوبة.
مراقبة الزراعة والبيئة:تحليل درجة حرارة الغطاء النباتي، ومراقبة الحياة البرية، وتتبع توزيع الحرارة البيئية.
