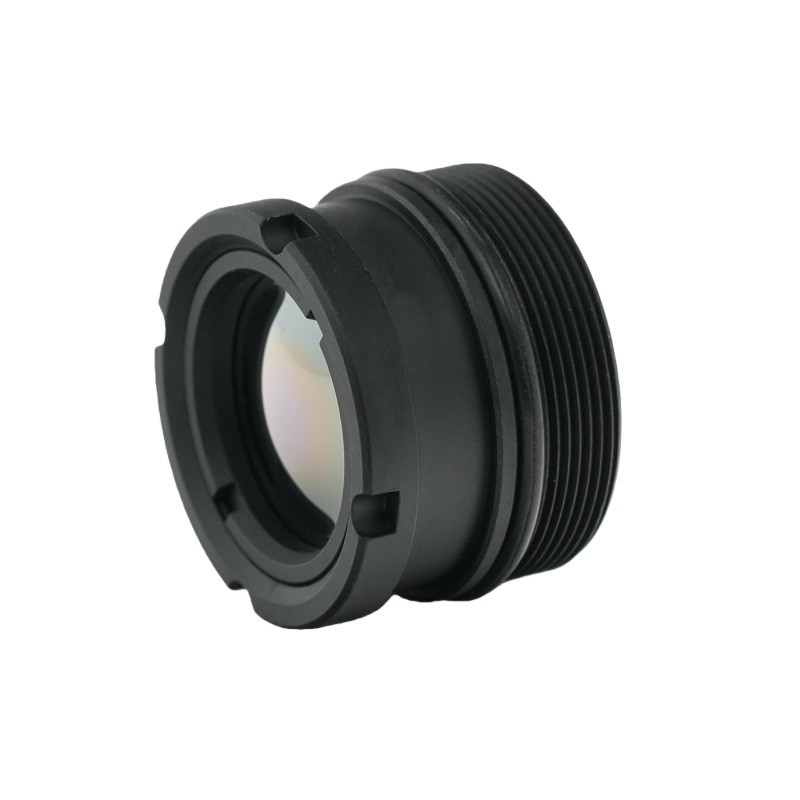

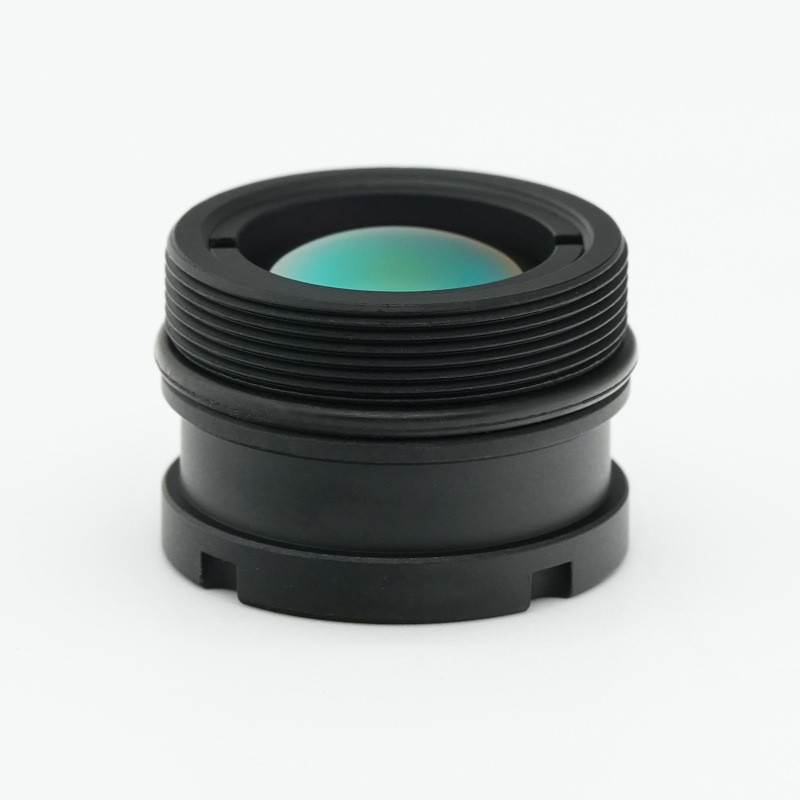

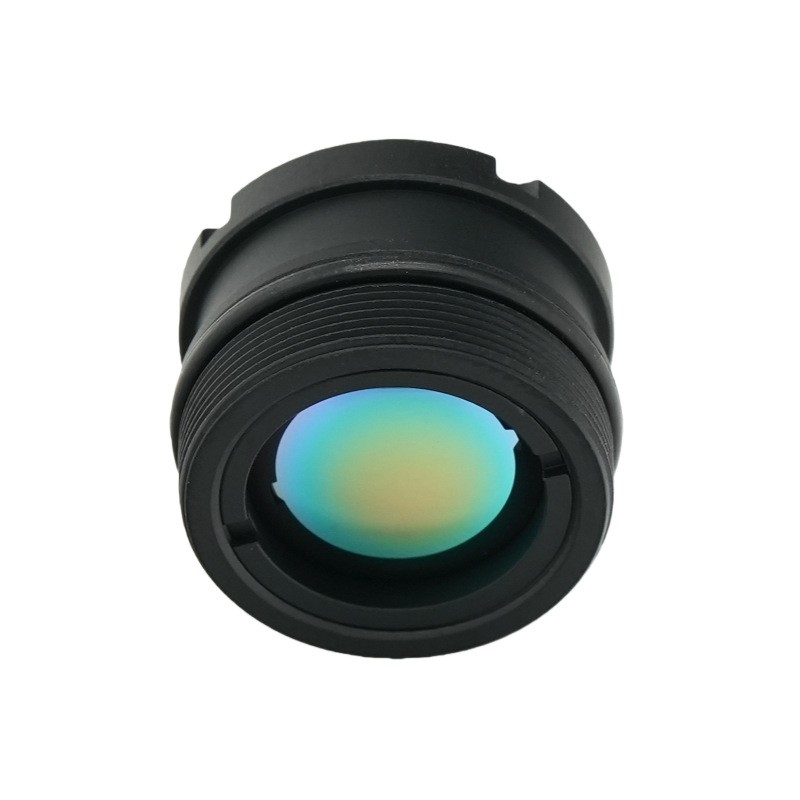

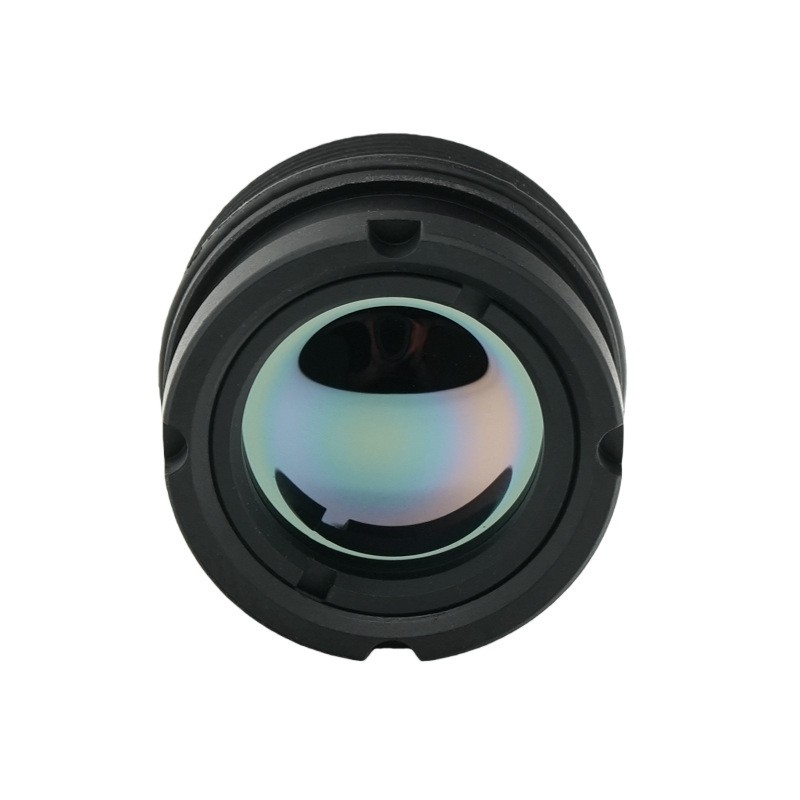

عدسة تصوير حراري بطول بؤري 9.1 ملم

توفر هذه العدسة الممتازة ذات الموجات الطويلة التي تعمل بالأشعة تحت الحمراء، والتي تم تصنيعها بواسطة تقنية BOSHI الضوئية، أداءً تصويريًا متميزًا كحل عدسة حرارية غير مبردة متطور. تتميز عدسة التصوير الحراري هذه بطول بؤري يبلغ 9.1 ملم مع فتحة F1.0 كبيرة جدًا وتتوافق بشكل جيد مع كاشف 640×512 مع درجة بكسل تبلغ 12 ميكرومتر. مزود بطبقة HD وحماية IP67 للعنصر البصري الأمامي، فهو يحقق نفاذية عالية عبر نطاق موجة عمل يبلغ 8-12 ميكرومتر. يدعم حامل M17×0.5 المدمج نطاق التركيز من 3 أمتار إلى ما لا نهاية. فهو يحافظ على مخرجات بصرية مستقرة ضمن نطاق درجة حرارة يتراوح من -40 درجة مئوية إلى +80 درجة مئوية ويوفر إضاءة نسبية عالية إلى جانب التشوه المتحكم فيه. وهو يناسب النشر الميداني في جميع الأحوال الجوية ويعمل كنواة بصرية مثالية لأجهزة الكاميرا الحرارية المحمولة المدمجة التي تغطي المراقبة الصناعية بالإضافة إلى سيناريوهات التفتيش الأمني.

إرسال استفسار

وصف المنتج

موجز المنتج

توفر هذه العدسة الممتازة ذات الموجات الطويلة التي تعمل بالأشعة تحت الحمراء، والتي تم تصنيعها بواسطة تقنية BOSHI الضوئية، أداءً تصويريًا متميزًا كحل عدسة حرارية غير مبردة متطور. هذاعدسة التصوير الحراريتتميز بطول بؤري 9.1 مم مع فتحة F1.0 كبيرة جدًا وتتوافق بشكل جيد مع كاشف 640×512 مع درجة بكسل 12 ميكرومتر. مزود بطبقة HD وحماية IP67 للعنصر البصري الأمامي، فهو يحقق نفاذية عالية عبر نطاق موجة عمل يبلغ 8-12 ميكرومتر. يدعم حامل M17×0.5 المدمج نطاق التركيز من 3 أمتار إلى ما لا نهاية. فهو يحافظ على مخرجات بصرية مستقرة ضمن نطاق درجة حرارة يتراوح من -40 درجة مئوية إلى +80 درجة مئوية ويوفر إضاءة نسبية عالية إلى جانب التشوه المتحكم فيه. وهو يناسب النشر الميداني في جميع الأحوال الجوية ويعمل كنواة بصرية مثالية لأجهزة الكاميرا الحرارية المحمولة المدمجة التي تغطي المراقبة الصناعية بالإضافة إلى سيناريوهات التفتيش الأمني.

وصف تفصيلي للمنتج

المعلمة

1. معلمات الأداء البصري. تتبنى عدسة الأشعة تحت الحمراء ذات الموجة الطويلة طولًا بؤريًا يبلغ 9.1 ملم ورقم F1.0. يقع الطول الموجي العامل ضمن النطاق الموجي القياسي للأشعة تحت الحمراء طويل الموجة 8-12 ميكرومتر. يصل مجال الرؤية القطري إلى 62.4 درجة، ويصل مجال الرؤية الأفقي إلى 48.1 درجة، ويصل مجال الرؤية الرأسي إلى 38.5 درجة. يمنح تكوين مجال الرؤية هذا عدسة التصوير الحراري قدرة مراقبة واسعة النطاق قوية. يساعد تصميم الفتحة الكبيرة على جمع كمية كافية من الأشعة تحت الحمراء في ظل الظروف المحيطة المعقدة.

2. كاشف مطابقة المعلمات. تعمل تقنية BOSHI الضوئية على تحسين هذه العدسة الحرارية غير المبردة لكاشف 640 × 512 مع درجة بكسل تبلغ 12 ميكرومتر. يتطابق الهيكل البصري مع وحدات الاستشعار الحرارية المدمجة السائدة في السوق. تتماشى البصمة البصرية مع السطح المستهدف للكاشف وذلك لإفساح المجال كاملاً لأداء دقة الكاشف وتجنب تظليل الصورة أو إهدار الدقة الناتج عن عدم التطابق.

3. المعلمات الميكانيكية والبيئية. يستخدم المنتج التركيب الملولب M17×0.5 لتحقيق التجميع الميكانيكي المريح. يغطي نطاق التركيز 3 أمتار إلى ما لا نهاية ويلبي متطلبات الكشف لكل من الأهداف القريبة والبعيدة المدى. تتراوح درجة حرارة التشغيل من -40 درجة مئوية إلى +80 درجة مئوية للتكيف مع الظروف المناخية القاسية المتنوعة. يصل العنصر البصري الأمامي إلى درجة حماية الدخول IP67 لمقاومة تسرب الغبار والماء من البيئة الخارجية.

4. مقاييس الجودة البصرية. النفاذية البصرية لهذاعدسة التصوير الحرارييحقق ما لا يقل عن 90 بالمئة. تظل الإضاءة النسبية أعلى من 84 بالمائة وتظل قيمة التشوه أقل من سالب 10 بالمائة. تتم معالجة الأسطح البصرية المكشوفة بطبقة HD. نفاذية عالية تقلل من فقدان إشارة الأشعة تحت الحمراء. تضمن الإضاءة النسبية الجيدة توزيعًا موحدًا للسطوع للحصول على صورة كاملة الإطار. يعمل التشويه الذي يتم التحكم فيه على منع تشوه الصورة في مجال الرؤية ذو الزاوية الواسعة.

مواصفة	قيمة
البعد البؤري	9.1 ملم
و/#	F1.0
كاشف متوافق	640×512، 12 ميكرومتر
طلاء البصريات المكشوفة	عالية الدقة
مجال الرؤية	62.4 درجة (عمق) × 48.1 درجة (ارتفاع) × 38.5 درجة (فولت)
نطاق التركيز	3 م ~ ∞
درجة حرارة التشغيل	-40 درجة مئوية ~ +80 درجة مئوية
الإضاءة النسبية	≥84%
تشويه	< -10%
النفاذية	60%( %06، 60%)
جبل	م17 × 0.5
تصنيف حماية دخول العنصر الأمامي	IP67
الطول الموجي	8 ~ 12 ميكرومتر

مزايا الأداء

1. ميزة فتحة عدسة F1.0 كبيرة جدًا. تقوم الفتحة الكبيرة F1.0 لهذه العدسة ذات الموجات الطويلة بالأشعة تحت الحمراء بتجميع المزيد من طاقة الأشعة تحت الحمراء. في ظل بيئات العمل ذات درجات الحرارة المنخفضة والإشعاع المنخفض، تتحسن حساسية التصوير بشكل ملحوظ ويتم تعزيز مسافة الكشف الفعالة بشكل أكبر. تقوم تقنية BOSHI الضوئية بتنفيذ محاكاة بصرية متكررة لهيكل الفتحة وذلك لتحقيق التوازن بين سعة امتصاص الضوء وأداء التحكم في الانحراف.

2. نفاذية عالية وميزة طلاء HD. يوفر الطلاء عالي الدقة المطبق على الأسطح المكشوفة نفاذية بصرية تزيد عن 90 بالمائة لهذه العدسة الحرارية غير المبردة. تعمل طبقة الطلاء على تقييد تأثير انعكاس السطح بشكل فعال. يتم تحسين تباين الصورة وتقليل تداخل الصورة الشبحية. يتم فقد طاقة أقل من الأشعة تحت الحمراء أثناء عملية الإرسال ويتم زيادة كاشف دخول إشارة الأشعة تحت الحمراء الصالحة.

3. ميزة إضاءة حافة ممتازة. تعمل الإضاءة النسبية التي تزيد عن 84 بالمائة على تحسين أداء السطوع حتى عبر إطار الصورة بأكمله. تعاني العديد من منتجات عدسات التصوير الحراري ذات الزاوية الواسعة من ظاهرة الزاوية المظلمة الواضحة عند حواف الإطار. تتغلب عدسة التصوير الحراري هذه على هذا العيب من خلال تحسين التخطيط البصري وتضمن تفاصيل واضحة لمنطقة المراقبة الهامشية.

4.IP67 ميزة هيكلية مقاومة للماء للواجهة الأمامية. يصل العنصر البصري الأمامي إلى معيار الحماية IP67. لا يمكن أن يؤثر الغبار ورذاذ الماء على المكونات البصرية الداخلية. يمكن للمستخدمين نشر هذه العدسة للاستخدام الخارجي في جميع الأحوال الجوية دون تكوين أماكن حماية إضافية. يخفض التصميم الهيكلي تكلفة تكامل النظام لمعدات الكاميرا الحرارية الطرفية.

5. ميزة القدرة على التكيف مع درجات الحرارة الواسعة. تحافظ عدسة الأشعة تحت الحمراء ذات الموجة الطويلة هذه على أداء تصوير مستقر من -40 درجة مئوية إلى +80 درجة مئوية. يقدم المنتج آلية فعالة لإلغاء التركيز الحراري. عندما تتغير درجة الحرارة المحيطة بشكل كبير، يظل مدى إزالة التركيز الحراري عند مستوى منخفض. لم تعد عملية إعادة التركيز اليدوية المتكررة مطلوبة للأجهزة المجهزة بهذه العدسة الحرارية غير المبردة.

6. ميزة واجهة التركيب M17×0.5 المدمجة. يمتلك الحامل الملولب M17×0.5 مساحة صغيرة للتثبيت. إنه يوفر راحة كبيرة لتكامل أعمال الكاميرات الحرارية المصغرة ومعدات حمولة الطائرات بدون طيار والأجهزة الحرارية المحمولة. يمكن التحكم بشكل جيد في حجم المنتج النهائي ووزنه مع الحفاظ على الأداء البصري.

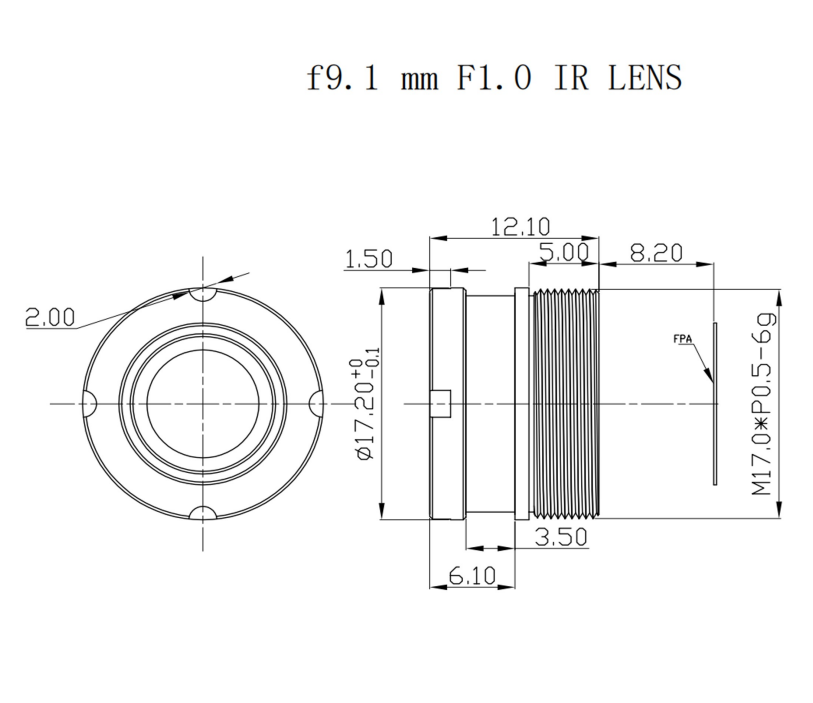

9.1mm focal length Thermal Imaging Lens

مجال التطبيق

1. سيناريوهات الأمن ومراقبة المحيط. تناسب عدسة التصوير الحراري هذه أعمال الدفاع عن الحدود الخارجية ومراقبة محيط المصنع ومهام الإنذار المبكر بالموقع غير المراقب. يمكنه اكتشاف الأهداف الدخيلة في ظل ظروف الظلام الدامس.بوشي للبصرياتتجمع التكنولوجيا تجربة مشروع غنية لتطوير العدسات الموجهة نحو الأمان. تعمل عدسة الأشعة تحت الحمراء ذات الموجة الطويلة هذه كمكون بصري أساسي للعديد من منتجات الكاميرات الحرارية للإنذار المبكر المحيطة.

2. سيناريوهات الصيانة التنبؤية الصناعية. مجهزة بهذه العدسة الحرارية غير المبردة، معدات الكاميرا الحرارية تكمل أعمال الفحص الحراري للمعدات الكهربائية، أعمال مراقبة درجة حرارة خط الأنابيب وأعمال تشخيص الأعطال الميكانيكية المحمومة. يمكن للموظفين اكتشاف مخاطر المعدات المخفية مسبقًا من خلال بيانات توزيع درجة الحرارة التي تلتقطها عدسة التصوير الحراري هذه لتحقيق الصيانة التنبؤية وتقليل خسائر إيقاف التشغيل غير المتوقعة.

3. سيناريوهات حمولة المركبات الجوية بدون طيار. تخدم هذه العدسة ذات الموجات الطويلة التي تعمل بالأشعة تحت الحمراء المسح الحراري الجوي والوقاية من حرائق الغابات ومهام البحث والإنقاذ. يساعد حامل M17×0.5 المدمج العدسة على التكيف مع مساحة التثبيت المحدودة لحمولة الطائرة بدون طيار. تتيح حماية IP67 التشغيل المستقر تحت بيئة العمل الجوية الخارجية. تدعم ميزة مجال الرؤية الواسع المسح الضوئي لمنطقة الأرض واسعة النطاق.

4. سيناريوهات جهاز التصوير الحراري المحمول. تنطبق عدسة التصوير الحراري هذه على الكاميرات الحرارية المحمولة لمكافحة الحرائق، ومعدات الإنقاذ في حالات الطوارئ وأدوات الكشف عن فقدان الطاقة في المباني. تضع الأجهزة المحمولة متطلبات صارمة على حجم المكونات ووزنها. تتوافق العدسة الحرارية غير المبردة ذات البنية المدمجة مع فكرة تصميم المنتج المحمول وتوفر مخرجات تصوير حراري موثوقة للمشغلين الميدانيين.

5. سيناريوهات الرؤية الحرارية المثبتة على السيارة. تدعم عدسة الأشعة تحت الحمراء ذات الموجة الطويلة هذه وظيفة الرؤية الليلية للسيارات والتصوير المساعد للقيادة على الطرق الوعرة. فهو يوفر مخرجات تصوير صالحة في ظل ظروف القيادة المظلمة بالكامل ويساعد السائقين على تحديد عوائق الطريق والمخاطر المحتملة في عملية القيادة الليلية. يمكن لدرجة IP67 التعامل مع الظروف الجوية المعقدة أثناء تشغيل السيارة.

6. مراقبة الحياة البرية وسيناريوهات الرصد البيئي. تدعم عدسة التصوير الحراري هذه مراقبة أعداد الحيوانات والإنذار المبكر بحرائق الغابات وأعمال البحث البيئي الخارجية. فهو يلتقط إشارة الإشعاع الحراري لأهداف الحياة البرية دون مصدر ضوء إضافي. تعمل العدسة بثبات في بيئة برية مفتوحة مع دعم حماية IP67 والقدرة على التكيف مع درجات الحرارة الواسعة.
